Ледокольный флот России 1860-е – 1918 гг.
- -
- 100%
- +
англ. – английский.
бывш. – бывший.
брт. – брутто-регистровая тонна.
ж. д. – железная дорога, железнодорожный, железнодорожная.
инд. л.с. (или л.с.) – индикаторные лошадиные силы.
кап. д. пл. – капитан дальнего плавания.
кбт. – кабельтов.
ном. л.с. – номинальные лошадиные силы.
о. – остров.
о-ва – острова.
об-во – общество.
пр. – пролив.
п/х – пароход.
с. – село.
см. – смотри.
уз. – узел (узлов).
АббревиатурыАО – акционерное общество.
АСС – аварийно-спасательная служба.
БФ – Балтийский флот.
ВМБ – военно-морская база.
ВМФ – военно-морской флот.
ГВЛ – главная ватерлиния.
ГГС – гидрографическое судно.
ГГУ – Главное гидрографическое управление.
Главод – Главное управление водного транспорта НКПС.
ГМП – Государственное морское пароходство.
ГМШ – Главный морской штаб.
ГУКиС – Главное управление кораблестроения и сооружений.
ГУК – Главное управление кораблестроения.
ГУТМиП – Главное управление торгового мореплавания и портов.
ГЭСЛО – Гидрографическая экспедиция Северного Ледовитого океана.
ДГМП – Дальневосточное государственное морское пароходство.
КБФ – Краснознаменный Балтийский флот.
ККИ – Корпус корабельных инженеров.
КИМ – Корпус инженеров-механиков флота.
КЛ – канонерская лодка (канлодка).
КР – крейсер.
ЛК – линейный корабль (линкор).
МВД – Министерство внутренних дел.
МГШ – Морской Генеральный штаб.
МПО – морская погранохрана.
МПС – Министерство путей сообщения.
МСБМ – Морские силы Балтийского моря.
МСДВ – Морские силы Дальнего Востока.
МССМ – Морские силы Северного моря.
МСЧМ – Морские силы Черного моря.
МТиП – Министерство торговли и промышленности.
МТК – Морской технический комитет.
НКМФ – Народный комиссариат (Наркомат) морского флота.
ОВР – Охрана водного района.
ОГПУ – Объединенное государственное политическое управление при СНК СССР.
ОТП – Отдел торговых портов.
ПС – посыльное судно.
РОПиТ – Русское общество пароходства и торговли.
РС – радиостанция.
РСФСР – Российская Советская Федеративная Социалистическая республика.
СГМП – Северное государственное морское пароходство.
СЛО – Северный Ледовитый океан.
СМ – Совет министров.
СМП – Северный морской путь.
СНК – Совет народных комиссаров.
СРЗ – судоремонтный завод.
СФ – Северный флот.
СССР – Союз Советских Социалистических республик.
ТКА – торпедный катер.
ТОФ – Тихоокеанский флот.
ТЩ – тральщик.
УБЕКО Север – Управление безопасности кораблевождения на Севере.
УС – учебное судно.
ЦУМОР – Центральное управление морского транспорта.
ЧФ – Черноморский флот.
ЭМ – эскадренный миноносец (эсминец).
ЭПРОН – Экспедиция подводных работ особого назначения.
ЭУ – энергетическая установка.
От автора
Исторический промежуток времени, указанный в названии книги, охватывает события по созданию и использованию первых в России ледокольных судов – от появления в 1862 г. в Кронштадте маленького ледокольного судна «Пайлот» и до вступления в строй в 1917 г. мощного морского ледокола «Святогор», последнего ледокола Российской империи, или от применения того же «Пайлота» до создания в годы Первой мировой войны ледокольной флотилии на Белом море и проведения в 1918 г. Балтийским флотом «Ледового похода».
Более чем полувековой отрезок времени, в течение которого создавался ледокольный флот, можно подразделить на три этапа.
Первый этап (60–80-е гг. XIX в.) включает в себя более или менее удачные попытки борьбы со льдом в отечественных водах с помощью небольших паровых ледокольных судов различного назначения (буксирных, спасательных, пожарных, грузопассажирских). В 60-е гг. начинаются опыты по продлению навигации в районе Кронштадта с использованием портового судна «Лоцман» и парохода Бритнева «Пайлот». В 70–80-е гг. подобные суда появляются в других балтийских и черноморских портах.
На следующем этапе, примерно в течение 20 лет (с 1891 по 1910 г.) государственные ведомства и частные общества приобретают для большей части своих портов и гаваней ледоколы и ледокольные буксиры специальной постройки. Почти все эти суда вошли в строй до начала Русско-японской войны 1904–1905 гг. Особое место среди них занимал огромный по тем временам и уникальный ледокол «Ермак» мощностью в 12 тыс. л.с. Тогда же на основе опыта эксплуатации ледоколов публикуются первые отечественные научно-технические проработки по ледоведению и ледовым качествам судов. В 1908–1909 гг. началось плановое проведение ледокольных работ в портах Балтийского и Черноморско-Азовского бассейнов.
Наконец, на завершающем этапе (1910–1917 гг.) осуществляется сначала государственное планирование строительства новых ледоколов для гражданских и военных ведомств, а затем реализуется плановая постройка ледоколов для всех морских бассейнов страны. В ходе начавшейся в 1914 г. Первой мировой войны эти планы удалось выполнить почти в полном объеме.
В 1891 г. в Днепровско-Бугском лимане на Черном море начал работать первый ледокол мощностью 1 тыс. л.с., а к 1917 г. в России насчитывалось более 40 ледоколов, а также десятки других судов ледового плавания (буксиров, паромов, ледокольных пароходов и т. д.). В отечественном флоте появились морские гиганты мощностью 6–10 тыс. л. с., такие как «Царь Михаил Федорович» («Волынец»), «Ермак» и «Святогор» («Красин»).
Созданный к 1917 г. ледокольный флот в течение последующих 20 лет (до начала Великой Отечественной войны) выполнял нелегкую работу на всех замерзающих бассейнах страны, включая абсолютно новые для него функции – обеспечение арктической навигации на Северном морском пути. Пополнение этого флота новыми ледокольными судами началось только в конце 30-х гг. XX в.
История российского ледокольного флота за первые 50 лет его существования описывается впервые. Ранее либо рассматривалась история постройки отдельного судна, либо давался обзор нескольких ледокольных судов с учетом их технических особенностей. Первоисточниками следует признать сведения из отечественных архивов и дореволюционных статей русских и иностранных авторов. Советские публикации, особенно в части обобщения материалов, являются популистскими и в значительной степени повторяющимися. Из анализа таких работ видно, что наиболее серьезные из них базируются на сведениях, взятых из дореволюционных статей. Новыми фактами в советских работах являются данные по эксплуатации в 20–50-х гг. отечественных ледоколов, построенных в конце XIX – начале XX вв. Эти сведения с различной степенью достоверности разбросаны в трудах по истории военно-морского и торгового флотов в периоды Гражданской и Великой Отечественной войн, в очерках по истории отдельных флотов и пароходств, в статьях таких журналов, как «Морской сборник», «Судостроение», «Морской флот», «Речной флот» и др.
Наиболее интересными, с фактическими подробностями, являются дореволюционные публикации российских специалистов в области ледоколостроения Р. И. Рунеберга, В. И. Афонасьева, Н. Н. Шемана,[1] и, конечно, С.О. Макарова, в том числе великолепный его труд о ледоколе «Ермак».[2] В советское время на эту тему было опубликовано всего несколько работ, в которых сообщались сведения не столько об истории создания ледокольных судов, сколько об их технических особенностях. Наиболее полными являются труды Н. А. Крысова, А. Я. Сухорукова и И. В. Виноградова, вышедшие в 1938–1946 гг.,[3] а также большая монография А. Я. Сухорукова, к сожалению, неизданная.[4] О создании ледоколов в нашей стране рассказывается также в двух объемных публикациях М. К. Петрова, появившихся вслед за названными трудами,[5] однако они грешат политическим «заказом» (т. н. «борьбой с космополитами») и являются вторичными как по времени написания, так и по изложению фактов. За последние 50 лет вышли в свет только две научно-популярные книги, повествующие о постройке ледоколов в нашей стране,[6] но они посвящены в основном истории арктического ледокольного флота.
В предлагаемой читателям книге приведены сведения почти обо всех отечественных ледокольных судах (ледоколах и судах ледового плавания), эксплуатировавшихся с 1862 по 1917 г., а также об иностранных судах, послуживших прототипами при проектировании ряда русских ледоколов. Книга проиллюстрирована чертежами, схемами и фотографиями. Почти все схемы, рисунки и чертежи ледоколов реконструированы автором на основе подлинных чертежей, хранящихся в архивах или опубликованных в статьях в конце XIX – начале XX в. Основная часть фотографий взята из коллекций Д. М. Васильева и автора, некоторые фотографии предоставлены Н. Н. Афониным, Б. В. Лемачко, С. Харитоновым.
Этот труд является обзором истории возникновения отечественного ледокольного флота, а не справочником. Сведения о судьбе ледовых судов после 1918–1920 гг. приведены, за некоторыми исключениями, весьма кратко. Выявленные даты заказа судов, спуска их на воду и принятия в эксплуатацию помещены в приложении «Хроника истории ледовых судов России». Все даты до 1 февраля 1918 г. приведены по старому стилю, а затем по новому (в ряде случаев даты по новому стилю до 1 февраля 1918 г. помещены в скобках вслед за первой датой).
Временные рамки «Хроники…» расширены по сравнению с рассматриваемым в книге первоначальным периодом развития ледокольного флота. Это позволяет, во-первых, ознакомиться с началом создания паровых ледокольных судов во всем мире, а во-вторых, продемонстрировать тот факт, что отечественные инженеры внимательно следили за появлением ледокольных судов за рубежом и по мере возможности информировали читателей о новинках ледокольного дела. Продление «Хроники…» до 1920 г. вызвано желанием показать, как события Гражданской войны повлияли на судьбу ледокольного флота России.
Технические элементы упомянутых судов, в том числе их измерения, как правило, соответствуют табличным данным из книги В. И. Виноградова.[7] Несмотря на некоторое упрощение, такой подход позволяет достичь единообразия, так как в большей части опубликованных во второй половине XX в. работ по истории судов ледового плавания авторы ссылаются именно на эту книгу.
Основой для данной работы послужили статьи автора, опубликованные в 1984–2005 гг. (в «Морском энциклопедическом словаре», журнале «Судостроение», сборниках «Человек, море, техника» и «Гангут»), написанные на основе документов Российского государственного архива военно-морского флота (РГАВМФ) и Российского государственного исторического архива (РГИА).
Использованные автором источники и литература помещены в конце книги, а отсылки к ним приведены в тексте в квадратных скобках.
Эта книга не была бы издана без помощи генерального директора кампании «Пасифик плюс» Виктора Андреевича Бабцева и его заместителя Александра Петровича Белоножко.
Автор выражает искреннюю признательность за помощь в работе над этой книгой д.т.н. профессору Владимиру Николаевичу Тряскину, д.т.н. профессору Лолию Георгиевичу Цою, историку и коллекционеру Дмитрию Михайловичу Васильеву, редактору Людмиле Александровне Вдовиной.
Предисловие
I. Появление первых ледоколов
Развитие во второй половине XIX в. металлического судостроения, применение на судах достаточно надежных, мощных и сравнительно недорогих паровых поршневых машин и, наконец, использование в качестве движителя гребного винта привели к появлению в устьях замерзающих рек и в акваториях покрытых льдом портов различных стран невиданных ранее плавучих сооружений («снарядов»), предназначенных для борьбы со льдом. Вскоре эти снаряды назвали «ледоколами».[рис. 001 а];[рис. 001 б]
Повсеместно наименования первых ледоколов были «говорящими»: у русских «Ледокол», у немцев «Айсбрехер» («Eisbrecher»), у шведов «Исбритарен» («Isbrytaren»), у датчан «Брудерен» («Bryderen»), у норвежцев «Исбьёрн» («Isbjorn»).[8] В России впервые слово «ледокол» для наименования судна было использовано в 1866 г., когда инженер Эйлер применил для ломки льда в Финском заливе (между Кронштадтом и Ораниенбаумом) приспособленную для этой цели канонерскую лодку «Опыт». Перед первым рейсом судно освятили и назвали «Опыт-Ледокол». До этого в России «ледоколом» именовался рабочий, ломавший лед для бытовых нужд. Но еще достаточно долго (до 20-х гг. XX в.) в отечестве наряду со словом «ледокол» бытовало определение «ледорез».[рис. 002 а]
Ледокол как новый тип судна появился не в один год и не в одно десятилетие. С давних пор люди боролись со льдом в замерзающих зимой акваториях рек, озер и морей главным образом двумя способами: во-первых, применяя различные орудия, разрушающие лед (его кололи, пилили, проламывали, взрывали), и, во-вторых, используя плавучие средства – различные суда, крепкие корпуса которых могли проламывать (раскалывать) лед или раздвигать льдины. Понятно, что первым способом «околки» льда можно было проложить сравнительно небольшой (недлинный) канал чистой воды, причем только при статичном положении замерзшей акватории. На движущихся полях льда или во льдах, торосящихся под воздействием ветра и волн, положение работающих людей становилось чрезвычайно опасным.
Парусные суда, даже приспособленные к плаванию во льдах, могли преодолевать лишь тонкий лед и продвигаться в нем на небольшие расстояния. Далее приходилось вручную прорубать канал чистой воды по курсу судна. Только с применением на судах паровой машины открылись широкие перспективы для активного ледового плавания.[рис. 002 б]
Историк Бережных считал, что первым пароходом, предназначавшимся для плавания во льдах, было английское деревянное экспедиционное судно «Виктори» с убиравшимися бортовыми гребными колесами. Под командованием Джона Росса оно совершило в 1829 г. плавание в Канадскую Арктику. В 1837 г. в Швеции появилось первое грузовое судно ледового плавания – деревянный колесный пароход «Свитхиод», плававший на линии Стокгольм – Любек {1}.
§ 1. Американские колесные
В каждой стране с суровым климатом, где замерзают реки и озера или покрывается льдом морское побережье, своя история борьбы с морскими или речными льдами и свои творцы первых и соответственно уникальных ледоколов.
В США в 1825 г. Уильям Джонс составил первое подробное техническое описание парового ледокола, в том же году опубликованное на русском языке {2}. Автор предлагал поддерживать зимнюю навигацию на реке Делавар в Филадельфии с помощью деревянного колесного парового судна с 2 специальными устройствами – «ледоколами». Прочные штевни корпуса «должны быть <изготовлены> в форме лука и располагаться весьма наклонно к горизонту, чтобы судно пересекало лед наискосок и давило его вниз». Подводная часть судна обшивалась «толстыми железными листами от форштевня до ахтерштевня и на 0,45 м выше ватерлинии и до самого киля», а бортовые гребные колеса во всех частях предполагалось обшить железом. «В оконечностях судна следует установить ледокол в виде крестообразных конструкций из железа с круглыми молотами весом в 8-дюймовую бомбу на концах спиц. Оба ледокола находятся на одном подпалубном валу, приводимом во вращение паровой машиной».
Таким образом, ледокол Джонса должен был разбивать лед с помощью не только корпуса и колес, но и специальных дробящих устройств. «Всякий знающий и опытный моряк убежден, – писал Джонс, – что построенное и оборудованное предлагаемым мной образом ледокольное паровое судно в состоянии очистить себе путь сквозь лед, высвободить затертое судно и избавить его от гибели» {3}. [табл. 1]; [рис. 003]
Предприимчивые американцы реализовали идею своего соотечественника менее чем через 10 лет. В 1834 г. в Балтиморе был построен деревянный колесный ледокол «Ассистенс», который предназначался для проводки судов в зимнее время в бухте Патапско, где расположен порт Балтимор. «Американцы недавно сделали чрезвычайно важное приспособление парового судоходства, – писал анонимный обозреватель российского „Журнала мануфактур и торговли“. – Искусными инженерами в Балтиморе построено по заказу одной страховой компании этого города паровое судно, предназначенное для прокладывания другим судам пути при входе и выходе их из гаваней, полностью покрытых льдом» {4}.
Ледокол «Ассистенс» начал свою работу в январе 1835 г. после холодов, продолжавшихся более недели, «и столь жестоких, что жители давно не помнили таких»[9]. «Ассистенс» буксировал суда в порт и из него, продвигаясь через сплошной лед толщиной 0,3 м и более.
Конструкция балтиморского ледокола значительно отличалась от предложенной Джонсом. Она стала проще и технически совершеннее. Исчезли устройства-«ледоколы», изменилась форма носовой оконечности. Надводная ее часть была почти плоской с подъемом к горизонту, а подводная – «в форме столовой ложки». «Поэтому, когда судно движется, то оно, вместо того чтобы удариться о лед, входит на него своей носовой частью и ломает лед». Прочные гребные колеса, изготовленные из дерева и железа, не только обеспечивали движение судна, но и легко разламывали лед.
В 1836 г. в «Журнале МВД» приводилось несколько иное описание американской новинки: «В одной американской газете пишут: „В Европе едва ли поверят тому, что мы (в Балтиморе) имеем пароход, который во всю нынешнюю суровую зиму не оставался ни одного дня во льду, но очищал путь себе и другим судам, причалив их за собою, так что они могли безопасно выходить в открытое море из рек и портов, покрытых льдом. Корма [10] сего парохода, называемого Relief („освободитель“), походит на нижнюю часть столовой ложки, он не подвигает лед пред собою, как простое судно, но гонит его под корму и разбивает его, хотя бы тот был более одного фута толщиною – колеса сделаны из дерева и железа, и можно себе представить сколь они крепки, если сообразить, что каждое колесо содержит 6 тонн железа. В прошедшую холодную зиму требование в Нью-Йорке на пароходы для выхода парусных судов было так велико, что платили до 30 дол. за час, тогда как обыкновенно платится только 10 дол.“» {5}.
В 1837 г. подобный ледокол появился в американском порту Филадельфия, расположенном в устье реки Делавар, впадающей в залив Делавар. После этого были последовательно в 1866–1871 (или 1872) гг. построены еще несколько колесных ледоколов. Из них наиболее полные данные известны по ледоколу «Айсбоут № 2», построенному в 1870 г. на заводе «Вильям Крамп и сын» [табл. 1] {6}. Этот ледокол, однотипный с построенным ранее «Айсбоут № 1», мог двигаться непрерывным ходом во льду толщиной 0,3 м со скоростью 3 уз. [рис. 004]
Пример американцев, сравнительно долго строивших колесные ледоколы, впоследствии даже пытавшихся применить колесные ледокольные паромы, привел к тому, что ряд наших отечественных инженеров даже в начале XX в. ратовал за их использование. В одной из брошюр отмечалось, что такие пароходы при работе оставляют за собой «более широкий ход во льду», чем режущие лед винтовые пароходы, а удары по воде, производимые плицами колес, порождают волны, «весьма благоприятные для разбрасывания льда» {7}. А. Я. Сухоруков по этому поводу писал, что применение американцами колесных ледоколов было целесообразно исключительно из-за характера льда на реке и в заливе Делавар {8}.
§ 2. Гамбургские ледоколы
Потребность в продлении периода зимней навигации в портах остро ощущалась не только в Америке, но и в ряде европейских стран, таких как Германия, Дания, Швеция, Норвегия, Голландия.
Рис. 001 а. Ледокол. Фрагмент обложки немецкой книги по истории ледоколов, 1900 г. издания (Gorz M., Buchheimer M. Das Eisbrechwesen im Deutschen Reich. Berlin, 1900)

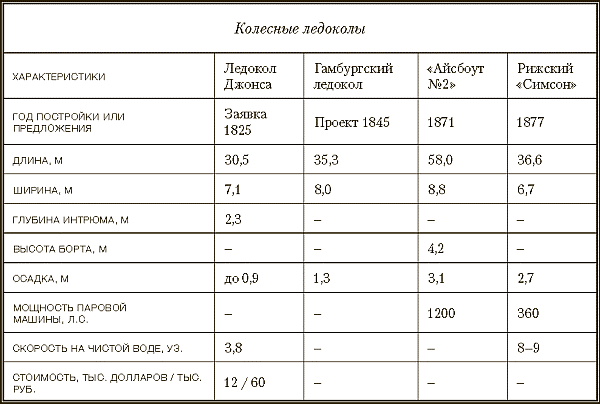

Таблица 1
Рис. 001 б. Ледокол. Рисунок на титуле немецкой книги по истории ледоколов, 1900 г. издания (Gorz M., Buchheimer M. Das Eisbrechwesen im Deutschen Reich. Berlin. 1900)
Рис. 002 а. «Ледоколы» на Неве
Рис. 002 б. Русское парусное зверобойное судно (шхуна) «Помор» на Русском Севере во льдах

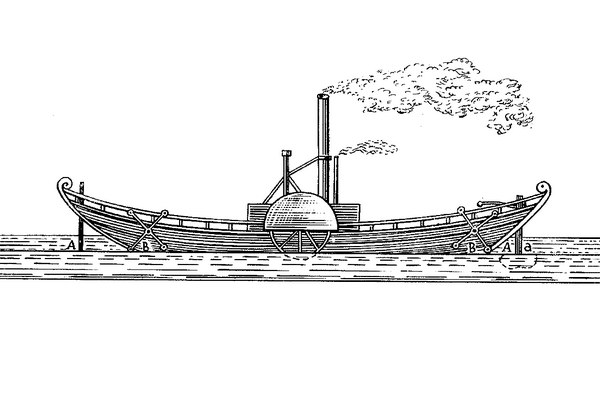

Рис. 003. Ледокольное паровое судно с 2 бортовыми ледоколами, предложенное американцем Уильямом Джонсом в 1825 г. Обозначения в оригинале рисунка: А – руль, поднятый из воды в боковом положении, Аа – руль, опущенный в воду, в настоящем его положении, ВВ – ледоколы или машины для взламывания льда

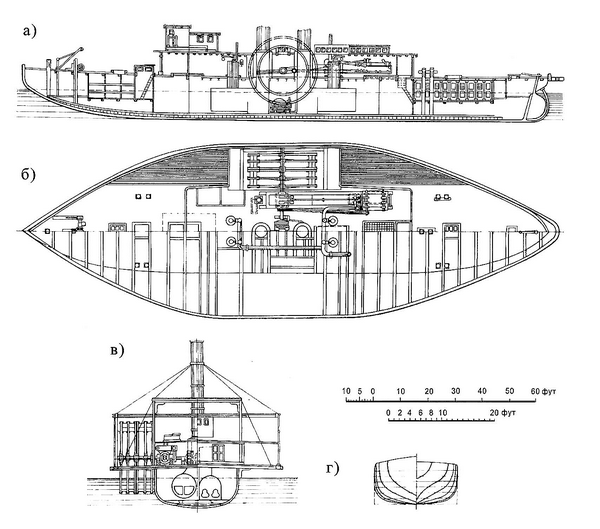

Рис. 004. Колесный ледокол «Айсбоут № 2»: а) продольный разрез; б) план по верхней палубе (сверху) и план трюма (внизу); в) поперечное сечение по машинно-котельному отделению; г) проекция «корпус» теоретического чертежа
С условиями, подобными американским в Балтиморе, немецкие водники столкнулись на Нижней Эльбе, в районе Гамбурга. Сначала лед там разбивали взрывами или специальными ледокольными санями. В 1845 г. гамбургскому сенату был представлен первый проект парового ледокола, подобного американскому, но меньших размеров и с одним колесом, расположенным посередине корпуса. [табл. 1] Однако этот проект не был реализован. Впоследствии пытались использовать для очистки реки различные паровые винтовые суда, в том числе и броненосные, но без особого успеха.
Только события двух суровых зим 1869/70 и 1870/71 гг., во время которых подходы к германским портам, расположенным в устьях рек Эльбы, Везер, Одер, Вислы и др., были закрыты на 2 месяца, заставили коммерсантов предпринять попытку кардинально решить вопрос о продлении навигации. «Образовавшийся еще в 1870 г. „комитет“ из местных гамбургских комерсантов и судоходцев принялся с особенною энергией исследовать задачу…: отыскать и привести в действие лучшее средство для борьбы с зажорами [11] на Эльбе ниже Гамбурга и для поддержания в продолжение целой зимы сообщения по реке между портом и морем», – рассказывал русский инженер в одной из первых статей о «гамбургских ледоколах» {9}.
В Гамбурге был объявлен конкурс на разработку проекта «снаряда», способного поддерживать зимнее судоходство. В середине февраля 1871 г. из поступивших 24 предложений лучшим был признан проект ледокола, разработанный гамбургским инженером Штейнгаузом (С. F. Steinhaus). Несмотря на значительную стоимость предложенного «снаряда», комитет тут же решился построить по этому проекту ледокол и содержать его на свои средства. Выработка деталей проекта и выполнение его были произведены на гамбургской верфи. [рис. 005] [12]
В начале декабря 1871 г. первый германский ледокол «Айсбрехер I» («Eisbrecher № I») [13] водоизмещением 570 т, мощностью 600 л. с. был построен и приступил к работе. [табл. 2] «Деятельность ледокола в зиму 1871/72 г. превзошла ожидания комитета: ледокол легко и быстро раскалывал толстый лед и оказался поворотливым во льду; благодаря его работе сообщение Гамбурга с морем не прерывалось как в эту зиму, так и в последующие до зимы 1876/77 г.». Хотя зимы в этот период не были особенно суровыми, тем не менее «услуги, которые оказал ледокол, были так велики, легкость и быстрота, с которыми он взламывал толстый лед зажор, который потом уносился течением и очищал таким образом фарватер, – так очевидны, что город Гамбург приобрел этот ледокол от вышеназваннаго комитета…» {10}. Вскоре вслед за покупкой первого ледокола город Гамбург заказал на той же верфи второй по образцу первого, «не находя нужным требовать изменений в его конструкции»! [рис. 005 б]
В последующие годы для Гамбурга были построены еще 3 небольших ледокола – «Хофе» («Hofe»), «Симсон» («Simpson») и «Мёве» («Möve»). Строились подобные ледоколы и для других немецких портов: для Штеттина [ледоколы «Штеттин» («Stettin»), «Берлин» («Berlin»), «Свинемюнде» («Swinemünde»)], Кенигсберга [ «Кенигсберг» («Königsberg»)], Любека [ «Траве» («Trave»)], Бремена [ «Водан» («Wodan»), «Зигфрид» («Siegfried»)], Данцига и Эльбинга [ «Висла» («Weichsel»), «Монтау» («Montau»), «Фрезе» («Frese»)]. [табл. 2] На одном из этих ледоколов («Висла») в целях более эффективного разрушения льда были установлены три выступающих киля на протяжении от носа до миделя, однако полезное действие этих килей на практике не подтвердилось {11}. [рис. 006]
