Enter an UNDO control option [All/None/One]
Параметры команды следующие:
All – параметр, который позволяет отменить действие всех выполненных ранее команд;
None – параметр, который блокирует действие команд Undo или U, а также блокирует создание группы команд с помощью параметров BEgin и End или Mark и Back;
One – параметр, который ограничивает количество отменяемых действий одной командой (аннулировать действие предыдущих команд отмены при этом невозможно).
Пример 1.3
Создание и отмена группы команд
В задании необходимо сформировать группу команд, предназначенную для построения окружности и ее радиуса, а затем отменить результат построения одной командой.
Рассмотрим методику выполнения задания (листинг 1.3).
1. Для начала записи команд в одну группу следует ввести команду Undo и на уточняющий запрос выбора параметра указать опцию BE.
2. Затем необходимо ввести в командную строку название команды Circle и на первый вопрос системы указать координаты центра окружности (150,200), после чего один раз нажать Enter.
3. В ответ на следующий вопрос системы необходимо назначить радиус окружности – для этого достаточно ввести его значение (20) и нажать Enter.
4. Для продолжения достаточно перейти к построению отрезка – для этого в первую очередь следует ввести команду Line.
5. В ответ на первый вопрос системы после ввода команды Line нужно указать координаты точки начала линии (150,200), а на второй – точки ее конца (270,200).
6. Для завершения записи команд в одну группу следует ввести команду Undo и в ответ на уточняющий запрос выбора параметра указать опцию Е.
7. Для отмены созданной группы команд (построение окружности и линии ее радиуса) достаточно ввести U или один раз нажать кнопку
Листинг 1.3
Создание и удаление группы команд
Command: Undo
Enter the number of operations to undo or [Auto/Control/ BEgin/End/Mark/Back] <1>: BE Command: Circle
Specify center point for circle or [3P/2P/Ttr (tan tan radius)]: 150, 200
Specify radius of circle or [Diameter]: 20
Command: Line
Specify first point: 150,200
Specify next point or [Undo]: 270,200
Command: Undo
Enter the number of operations to undo or [Auto/Control/ BEgin/End/Mark/Back] <1>: E Command: U GROUP
ПОВТОРЕНИЕ ОТМЕНЕННЫХ КОМАНД
Для повторения выполненных действий, которые были отменены командами U или Undo, используется команда Redo. Применяется она только для последней отмененной команды, поэтому вводить ее следует сразу после отмены команды. В результате удаленные объекты вновь появятся на экране. Данной команде соответствует кнопка
Примечание. Частным случаем команды Redo является команда Oops, применяемая только к последней выполненной команде Erase, которая удаляет выделенные объекты чертежа. Если объекты были удалены и после этого введены другие команды, то команда Oops все равно их восстановит.
Простые объекты AutoCAD
Объектами AutoCAD называются графические фигуры, созданные командами редактирования. Существуют простые и сложные объекты. В данном разделе будут изложены только общие сведения об объектах и инструментах их построения. Более подробно работа с простыми объектами рассматривается в главе 5 «Простые объекты».
Простые объекты условно можно разделить на:
отрезки и полосы;
лучи (безграничные линии);
точки (узлы);
круги и дуги (части окружности);
сплайны (сглаженные кривые);
эллипсы и эллиптические дуги (части эллипса);
кольца;
однострочные текстовые элементы;
прямоугольники и многоугольники.
ОТРЕЗКИ

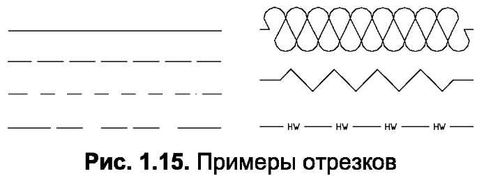

Отрезок — это один из самых простых типов объектов, определяемый несколькими параметрами: координатами начала и конца, толщиной (весом) и стилем вычерчивания. Для построения отрезков используется команда Line или кнопка
Полоса в AutoCAD строится командой Trace и отличается от отрезка тем, что для нее строго задается толщина (сразу после выполнения команды). Кроме того, каждый сегмент полосы имеет четыре вершины, при помощи которых полосу можно редактировать.
ЛУЧИ
Следующий объект, являющийся разновидностью линии, – это луч. У луча в AutoCAD стремиться в бесконечность может один либо два конца. Кроме того, лучи, в отличие от отрезков или полос, нельзя делать ломаными. Для построения лучей используются команды Xline или Ray. В зависимости от того, один или два конца луча следует направить в бесконечность, используется та или другая команда.
Команда Xline строит луч, который уходит в бесконечность в обоих направлениях и проходит через координаты двух точек. В свою очередь, команда Ray строит луч, исходящий из первой точки и уходящий в бесконечность через вторую точку. В инструментальной группе Draw (Рисование) вкладки Ноте (Главная) имеется кнопка
ТОЧКИ
Точки используются в основном в качестве узлов при работе с объектной привязкой Node (см. главу 3 «Методы и режимы вычерчивания»). Вместе с тем точка может выступать и как самостоятельный объект, и как вспомогательное средство. Поскольку существует множество команд и приемов, которые не могут использоваться без точек.
Примечание. Объектная привязка – это режим вычерчивания с точным позиционированием перекрестия мыши, при котором вновь вводимые точки «магнитятся» к характерным точкам ранее созданных объектов.
Точки характеризуются несколькими параметрами: координатами вставки, размером и разновидностью (стилем). Последний позволяет представить точку в различных форматах (рис. 1.16).
Для построения точек используется команда Point или кнопка
КРУГИ И ДУГИ
Как известно, к характеристикам окружности относится центр (точнее, координаты центра), а также ее диаметр или радиус. Для вычерчивания этой фигуры AutoCAD использует пять способов построения. Можно построить окружность по координатам ее центра и радиусу (или диаметру), по двум или трем точкам, а также по двум касательным и радиусу.
Для построения окружностей предназначена команда Circle. или кнопка

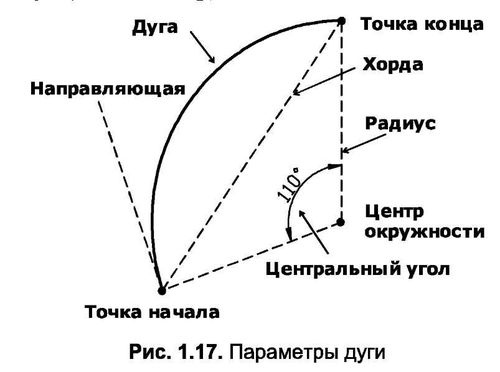

Что касается объекта «дуга», то он представляет собой часть окружности; и поэтому для вычерчивания дуги необходимы как характеристики окружности, так и собственные параметры дуги. К собственным характеристикам дуги относятся координаты ее начальной и конечной точки, длина хорды и центральный угол (рис. 1.17), а к характеристикам окружности можно отнести ее центр и радиус (или диаметр).
Для построения дуги используется команда Arc или кнопка
Начиная с версии AutoCAD 2000, параметры команды Arc структурированы по уровням вызова. Это означает, что последовательность ввода параметров зависит от выбранного сценария создания дуги.
Примечание. Дуга в AutoCAD является своеобразным «рекордсменом» по количеству способов построения и имеет наибольший набор уточняющих параметров.
СПЛАЙНЫ

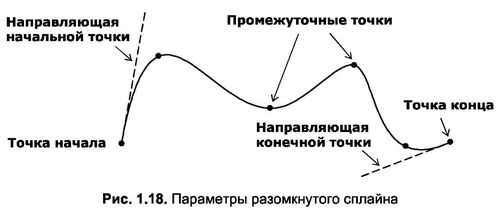

В общем случае, сплайн — это сглаженная кривая, проходящая через заданные пользователем точки. Бывают замкнутые и разомкнутые сплайны. Замкнутые сплайны, в отличие от разомкнутых, имеют общую точку начала и конца. Точки концов сплайна имеют направляющие – вспомогательные линии, исходящие из этих точек и проведенные касательно к кривой (рис. 1.18). Положение направляющих определяет кривизну сплайна в его начале и конце.
Для построения сплайна используется команда Spline или кнопка
ЭЛЛИПСЫ И ЭЛЛИПТИЧЕСКИЕ ДУГИ

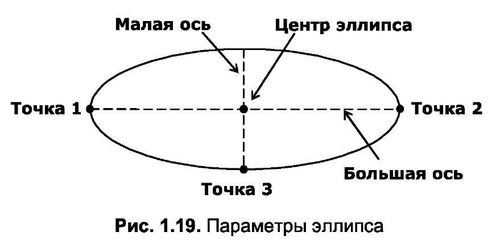

Эллипс, в отличие от окружности, не имеет диаметра и строится при помощи двух взаимно перпендикулярных осей, одна из которых больше другой (рис. 1.19). Если эти оси одинаковы, эллипс превращается в окружность. Таким образом, к основным геометрическим характеристикам эллипса, которые применяет AutoCAD при его построении, относятся координаты центра эллипса, а также размеры его большой и малой осей.
По умолчанию при построении эллипса AutoCAD использует три точки – точки начала и конца первой оси, а также точку, расположенную на одном из концов второй оси (точка 1, точка 2, точка 3). В этом случае центр эллипса вычисляется автоматически, путем поиска точки пересечения малой и большой осей. Можно также построить эллипс по двум точкам, первоначально задав координаты центра эллипса (центр эллипса, точка 1, точка 3). Таким способом удобно строить эллипс, зная размеры его полуосей (точка 1 – центр эллипса, точка 2 – центр эллипса) и координаты центра.
Для построения эллипса используется команда Ellipse или кнопка

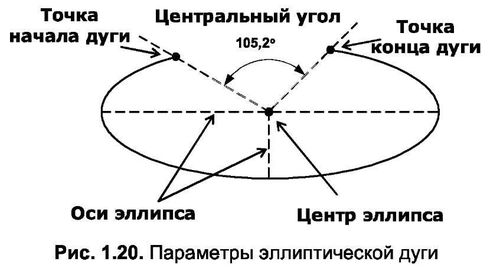

Эллиптическая дуга представляет собой часть эллипса, образованную отсечением его сектора двумя линиями, исходящими из центра эллипса. Угол между этими линиями называется центральным углом эллиптической дуги (рис. 1.20). Так как эллиптическая дуга является фигурой, производной от эллипса, при ее построении сначала необходимо начертить эллипс и только после этого указать характеристики дуги. Этими характеристиками, как видно на рис. 1.20, являются точки начала и конца дуги, а также ее центральный угол.
Для построения эллиптической дуги воспользуйтесь командой
Ellipse с параметром Arc либо кнопками
ТОР
Тор имеет три характеристики: внутренний и внешний диаметры вычитаемых окружностей, а также координаты центра окружностей.
Для построения тора предназначена команда Donut или кнопка
Примечание. Тор можно вычерчивать и другими способами: только с помощью мыши или комбинированным способом (мышью и клавиатурой). Эти приемы рассмотрены в последующих подразделах.
ОДНОСТРОЧНЫЙ ТЕКСТ
К простым объектам AutoCAD можно также отнести объекты однострочного текста (<Single Line Text). Это особый вид текста, специфический для AutoCAD, отличающийся тем, что каждая его строка является отдельным объектом. Как и любой другой объект, после вставки однострочный текст можно форматировать и редактировать.

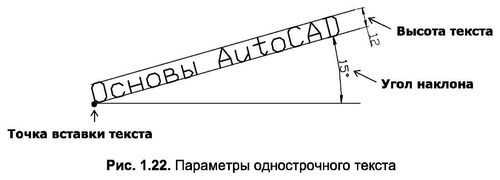

Однострочный текст характеризуется координатами точки вставки, углом поворота текста, высотой и стилем (рис. 1.22).
По умолчанию вводимый текст отрисовывается слева направо от точки вставки, однако такое ориентирование всегда можно изменить, используя специальные уточняющие параметры выравнивания. Кроме того, при помощи данных параметров появляется возможность вписать текст в заданную область, управляя высотой строки либо пропорциями символов.
Для построения однострочного текста используется команда
Text либо кнопка
Следует отметить, что для создания многострочного текста {Multiline Text) предусмотрена команда Mtext, которая может быть вызвана кнопкой
Данная инструментальная группа позволяет, кроме вставки текста (как однострочного, так и многострочного), осуществлять также его последующее выравнивание (кнопка
ПРЯМОУГОЛЬНИКИ И МНОГОУГОЛЬНИКИ

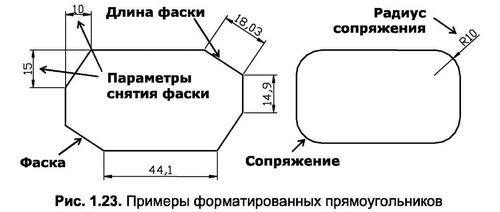

Последние два типа объектов, которые можно отнести к простым, – это прямоугольники и многоугольники. Что касается построения прямоугольника, то после выполнения команды Rectang (от Rectangle — прямоугольник) или нажатия кнопки

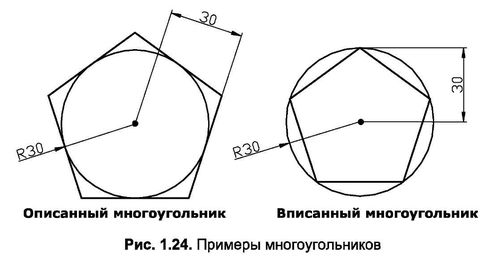

Под многоугольниками в AutoCAD подразумеваются замкнутые, геометрически правильные фигуры с равными внутренними углами и со сторонами одинаковой длины (рис. 1.24). Допустимое максимальное количество сторон для многоугольника равно 1024, а минимальное – 3. Очевидно, что в случае увеличения числа сторон многоугольник будет стремиться к окружности.
Строить многоугольник можно по координатам его центра либо путем указания длины его сторон. В любом случае на первый вопрос придется ввести в командную строку количество вершин многоугольника. После этого способы вычерчивания расходятся в порядке ввода уточняющих параметров. Так, в первом случае необходимо задать центр воображаемой окружности, участвующей в построении, а затем указать способ привязки к ней – вписанный или описанный многоугольник. Далее достаточно будет только указать радиус воображаемой окружности, а длину стороны многоугольника AutoCAD высчитает автоматически.
При использовании второго способа построения следует ввести координаты начальной и конечной точек условного отрезка, с которым будет совмещена одна из его сторон.
В каждом из указанных способов построения необходимо пользоваться командой Polygon или кнопкой
Построение отрезков
Отрезки являются одним из основных объектов чертежа. Совокупность отрезков, имеющих общие вершины, образуют линии, которые, в свою очередь, могут быть ломаными или лежащими на одной оси. Для построения отрезка, как уже было отмечено выше, используется команда Line или соответствующая ей кнопка
Существует несколько приемов использования указанной команды. Для их освоения рассмотрим ряд примеров.
Пример 1.4
Построение замкнутого контура
Данный пример демонстрирует назначение параметра Close, используемого с командой Line. Этот параметр автоматически выбирает координаты конца последнего отрезка в случае, если совокупность отрезков одной линии имеет форму ломаной.
В задании необходимо построить замкнутый контур, образованный тремя отрезками, которые, в свою очередь, являются сегментами одной ломаной линии. Построение линии выполняется путем ввода координат трех точек. Замыкание контура осуществляется выбором параметра Close, уточняющего способ завершения работы с командой Line.
Рассмотрим порядок выполнения задания.
