Mit Arduino die elektronische Welt entdecken

Was ist Strom‌?

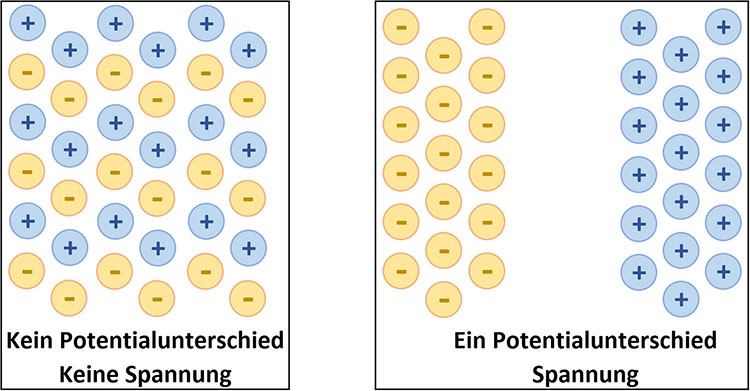

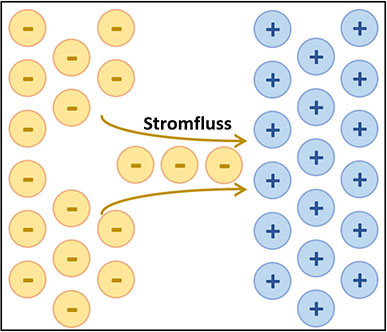

Nun hast du schon gehört, dass bei einer vorhandenen Spannung ein elektrischer Strom fließen kann. Doch was ist elektrischer Strom überhaupt? Was passiert in einem leitenden Material wie zum Beispiel Kupfer, wenn Strom hindurchfließt? Durch das Anlegen einer Spannung und dem damit einhergehenden Potentialunterschied werden die auf der äußersten Schale von Atomen vorhandenen Elektronen herausgelöst und wandern als freie Elektronen wie eine Wolke durch das Material. Das passiert deswegen, weil durch das Herauslösen der freien Elektronen ein Atom zu einem sogenannten Ion‌ wird. Ein Ion ist dabei ein Atom‌ mit einem Ungleichgewicht zwischen Elektronen und Protonen. Das Atom ist dann nach außen hin nicht mehr neutral. Ein herausgelöstes Elektron hinterlässt also eine Lücke im Atomverbund, die dann durch ein anderes freies Elektron wieder gefüllt werden kann.

Dieser Prozess des Herauslösens und Wiederauffüllens der Lücken durch die Elektronen wird als elektrischer Strom bezeichnet. Auf den beiden folgenden Abbildungen ist der Stromfluss durch einen Leiter zu sehen. Dabei spielen der Querschnitt des Leiters und der zu beobachtende Zeitabschnitt zur Strommessung eine entscheidende Rolle. In der ersten Abbildung sind pro markierten Abschnitt ganze sechs Elektronen zu sehen. Nicht viel, wie später noch zu sehen ist, aber das spielt auch im Moment eine untergeordnete Rolle.

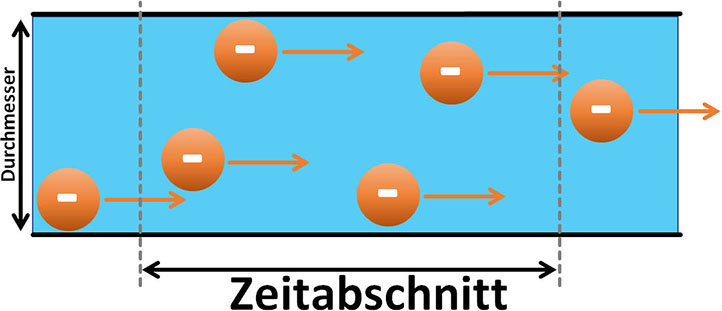

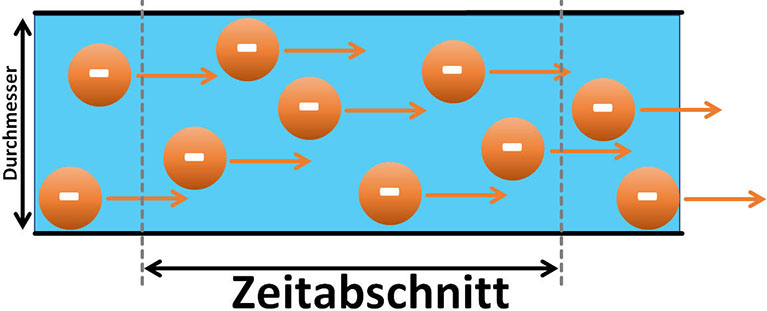

Abb. 8: Zahlreiche Elektronen auf dem Weg durch einen Leiter

In der zweiten Abbildung sind pro markierten Abschnitt im Vergleich dazu weniger Elektronen, nur vier, zu sehen. Der Stromfluss ist also geringer.

Abb. 9: Wenige Elektronen auf dem Weg durch einen Leiter

Der elektrische Stromfluss kann also über das folgende Verhältnis definiert werden:

Natürlich spielt auch der Durchmesser des Leiters eine Rolle, denn je enger der Durchflusskanal für die freien Elektronen ist, desto größer ist auch der Widerstand und desto geringer der Stromfluss. Da die Elektronen eine Ladung besitzen, kann die Summe der zu betrachtenden Elektronen pro Zeitabschnitt auch als sogenannte Ladungsmenge‌ angesehen werden. Eine derartige Ladungsmenge besitzt ebenfalls einen Formelbuchstaben und wird mit Q bezeichnet. Jetzt kann das Ganze mathematisch schon etwas präziser ausgedrückt werden:

Der Buchstabe I steht für den Strom und das kleine Dreieck ∆ – auch Delta‌ genannt – wird in der Mathematik für Änderungen oder Differenzen eingesetzt. Es bedeutet also, dass die Stromstärke gleich der Änderung der Ladungsmenge Q pro Zeit t ist. Für das oben gezeigte Beispiel von sechs beziehungsweise vier Elektronen pro Zeitabschnitt kann festgestellt werden, dass das sehr, sehr, sehr wenig ist und die folgende Rechnung kommt der Realität etwas näher. Es gilt, die Anzahl der Elektronen zu ermitteln, die bei einer Stromstärke von 1A (A steht für Ampere‌, das ist die Maßeinheit des elektrischen Stroms) im Zeitabschnitt von 1 Sekunde durch den Leiter flitzen. Wie kann das aber berechnet werden? Es wird dazu die gezeigte Formel nach der Ladungsmenge umgestellt, so dass sie wie folgt lautet:

Mit den eingetragenen Vorgaben sieht das dann wie folgt aus:

Wie schon erwähnt, ist die Ladungsmenge Q die Anzahl n der Elektronen und nun ist es zur Lösung der gestellten Aufgabe gut zu wissen, wie denn die sogenannte Elementarladung eines Elektrons ist. Diese wird mit dem Formelbuchstaben e gekennzeichnet und hat den Wert von 1,602176 · 10–19 C. Das C (Coulomb‌) ist dabei die Bezeichnung beziehungsweise die Maßeinheit einer elektrischen Ladung. Nun kann in der letzten Formel das ∆Q durch die Anzahl der Elementarladungen ersetzt werden, so dass sie wie folgt lautet:

Hier ist auch sehr gut zu sehen, dass 1C (Coulomb) auch die Maßeinheit As besitzen kann, was gleich beim Kürzen in der Formel zum Tragen kommt. Umgestellt nach n und mit konkreten Werten versehen lautet die Formel inklusive des Ergebnisses dann folgendermaßen:

Das Ergebnis ist aufgrund der sehr hohen Anzahl der Elektronen (6 Trillionen) schon beeindruckend.

Nun habe ich die elektrischen Größen wie die elektrische Spannung und den elektrischen Strom kurz angesprochen und es fehlt noch der elektrische Widerstand. Damit das jedoch nicht zu trocken wird und ein Herunterbeten von puren Fakten ist, wird der elektrische Widerstand in den Kapiteln besprochen, in denen er wichtig ist. Das ist zum Beispiel im Bastelprojekt 1 über die Ansteuerung einer Leuchtdiode der Fall, denn dieses elektronische Bauelement, das wie eine kleine Lampe arbeitet, darf nicht ohne Begrenzung des Stromflusses betrieben werden. Und diese Funktion der Strombegrenzumg übernimmt ein bestimmtes elektrisches Bauteil. Doch dazu später mehr.

Unterschiedliche Signalarten

Ich habe ja bereits weiter oben in diesem Kapitel die Ein- und Ausgänge am Arduino Uno gezeigt. Diese werden über sogenannte Header‌ zur Verfügung gestellt, wie das auf der folgenden Abbildung zu erkennen ist:

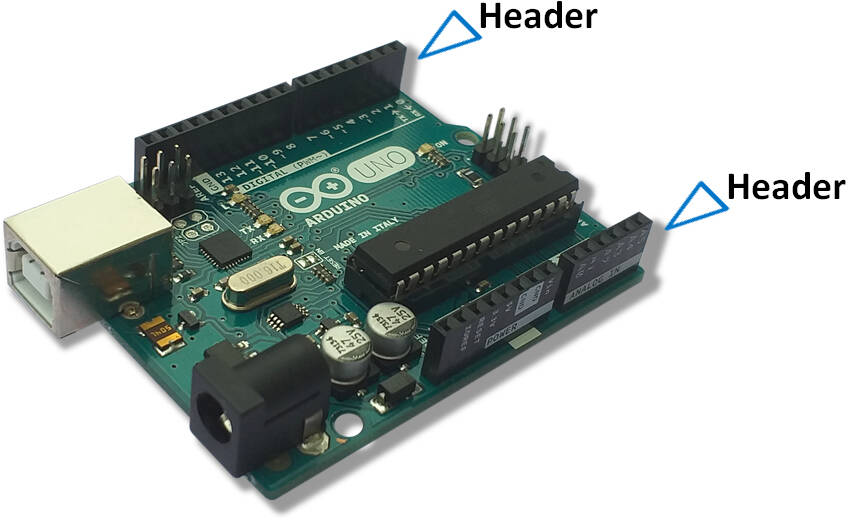

Abb. 10: Die Header des Arduino Uno

In die Header können entweder kleine sogenannte Patchkabel oder direkt Bauteile eingesteckt werden. Es gibt unterschiedliche Kategorien von Anschlüssen, auf die ich jetzt ein wenig genauer eingehen möchte. Zuvor muss ich jedoch noch etwas ausholen, damit der Unterschied zwischen analogen und digitalen Signalen verständlicher wird.

In der Natur sind sogenannte stufenlose Signalformen mit stufenlosen Verläufen wie zum Beispiel Temperatur oder Helligkeit zu finden. Wenn wir uns die Signalkurve eines Tons auf einem Oszillographen ansehen, dann hat er im Falle einer Sinuskurve folgenden Verlauf:

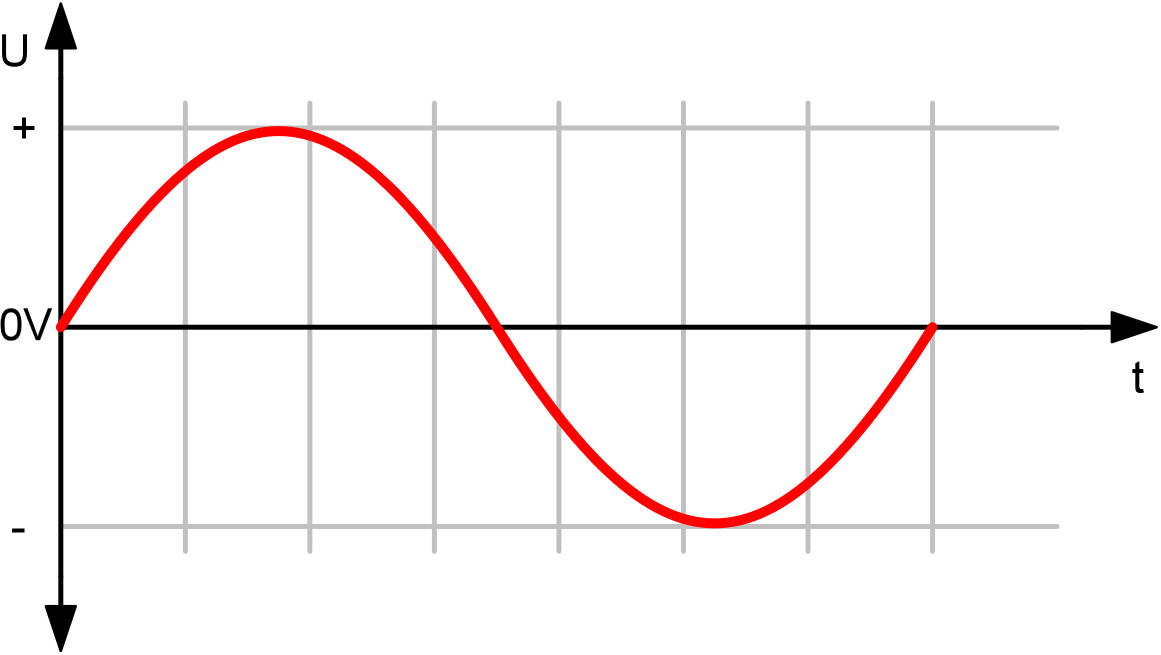

Abb. 11: Ein sinusförmiger Kurvenverlauf

Wir erkennen entlang der horizontalen Zeitachse t keine Unterbrechung und die Werte gehen stufenlos ineinander über. Wollten wir ein derartiges Signal in einem Computer abbilden, hätten wir Probleme, denn ein Computer kennt lediglich An oder Aus, was Spannungspegeln von HIGH (5V TTL-Logik) beziehungsweise LOW (0V) entspricht. Ein derartiger Verlauf sieht dann beispielsweise wie folgt aus:

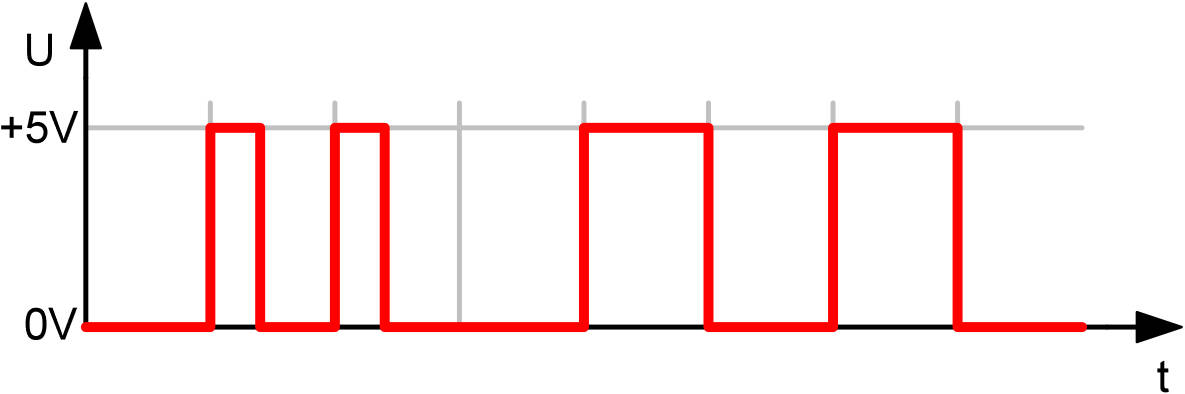

Abb. 12: Ein digitaler Kurvenverlauf

Hinsichtlich des analogen Spannungsverlaufs‌ sind beim Arduino und auch anderen Mikrocontrollern Einschränkungen vorhanden, auf die ich später noch zu sprechen komme.

Die digitalen Ein- und Ausgänge

Der Arduino‌ Uno verfügt über diverse digitale Ein- und Ausgänge. Auf der folgenden Abbildung erkennen wir neben den Buchsen entsprechende Bezeichnungen:

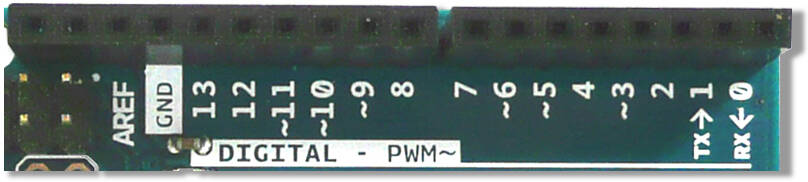

Abb. 13: Die digitalen Ein- und Ausgänge

Es gibt von rechts nach links eine Durchnummerierung von 0 bis 13, wobei manchen Nummern eine Schlangenlinie – auch Tilde‌ genannt – voransteht. Auf diese Besonderheit gehe ich gleich noch genauer ein. Ebenso gibt es zwei Pins, an denen sich die Zusatzinformationen RX‌ und TX‌ befinden. Sie sollten im Normalfall nicht zur Ansteuerung verwendet werden, da sie von der seriellen Schnittstelle standardmäßig belegt sind. Die Buchse mit der Bezeichnung GND (Ground)‌ stellt die Masse zur Verfügung. Vielleicht stellt sich der eine oder andere nun die Frage, welche der genannten Anschlüsse zur Kategorie Ein- beziehungsweise Ausgänge gehört. Die Antwort ist einfach. Jeder der digitalen Anschlüsse kann über die Programmierung frei konfiguriert werden und sowohl als Ein- oder als Ausgang arbeiten. Wenn ein Anschluss als Eingang arbeiten soll, muss auf jeden Fall darauf geachtet werden, dass die Spannung 5V nicht überschreitet! Andernfalls nimmt der Mikrocontroller solchen Schaden, dass er entsorgt werden muss.

Die analogen Ein- und Ausgänge‌

Kommen wir nun zu den analogen Verbindungen. Auf der folgenden Abbildung 14 sind die analogen Eingänge zu erkennen:

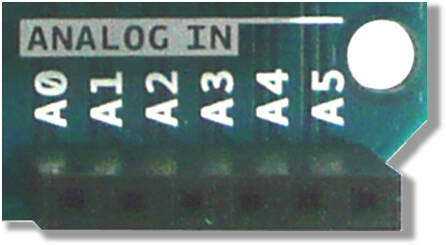

Abb. 14: Die analogen Eingänge

Die Bezeichnungen von A0 bis A5 ergeben insgesamt sechs analoge Eingänge. Auch hier besteht die Einschränkung, dass nur mit Spannungswerten zwischen 0V und 5V gearbeitet werden darf. Wer jetzt jedoch Ausschau nach den analogen Ausgängen hält, wird auf dem Arduino-Board lange suchen und dann vielleicht entmutigt feststellen, dass sie vergessen wurden. Na ja, nicht ganz. Sie befinden sich an einer anderen Stelle und haben ein Verhalten, das sich von dem unterscheidet, was sich die meisten vielleicht darunter vorstellen.

Nun sind wir bei den digitalen Anschlüssen mit den Tilden angelangt. Das wären dann die Anschlüsse D3, D5, D6, D9, D10 und D11. Sie können als analoge Ausgänge konfiguriert werden. Digitale Ausgänge sollen als analoge Ausgänge umfunktioniert werden?! Das hört sich schon etwas merkwürdig an.

Jetzt kommt PWM ins Spiel. Diese Abkürzung steht für Puls-Width-Modulation‌, was übersetzt Puls-Weiten-Modulation‌ heißt. Wir haben es hier jedoch mit einem digitalen statt mit einem analogen Signal zu tun. Das scheint auf den ersten Blick nicht logisch, doch sehen wir uns das genauer an. Ein PWM-Signal besitzt eine konstante Frequenz mit einer konstanten Spannung. Was jedoch variieren kann, ist der sogenannte Tastgrad‌.

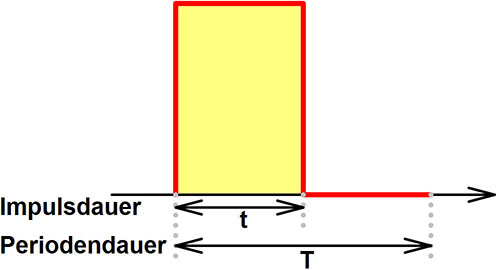

Abb. 15: Impuls- und Periodendauer im zeitlichen Verlauf

Wenn die Frequenz f gleich bleibt, bedeutet dies, dass die Periodendauer‌ T ebenfalls konstant ist. Das einzige, was sich ändern kann, ist die Impulsdauer t. Je breiter der Impuls‌ – quasi größere Fläche –, desto größer ist auch die Energie, die an den jeweiligen Verbraucher übertragen wird. Sehen wir uns vier markante Möglichkeiten an.

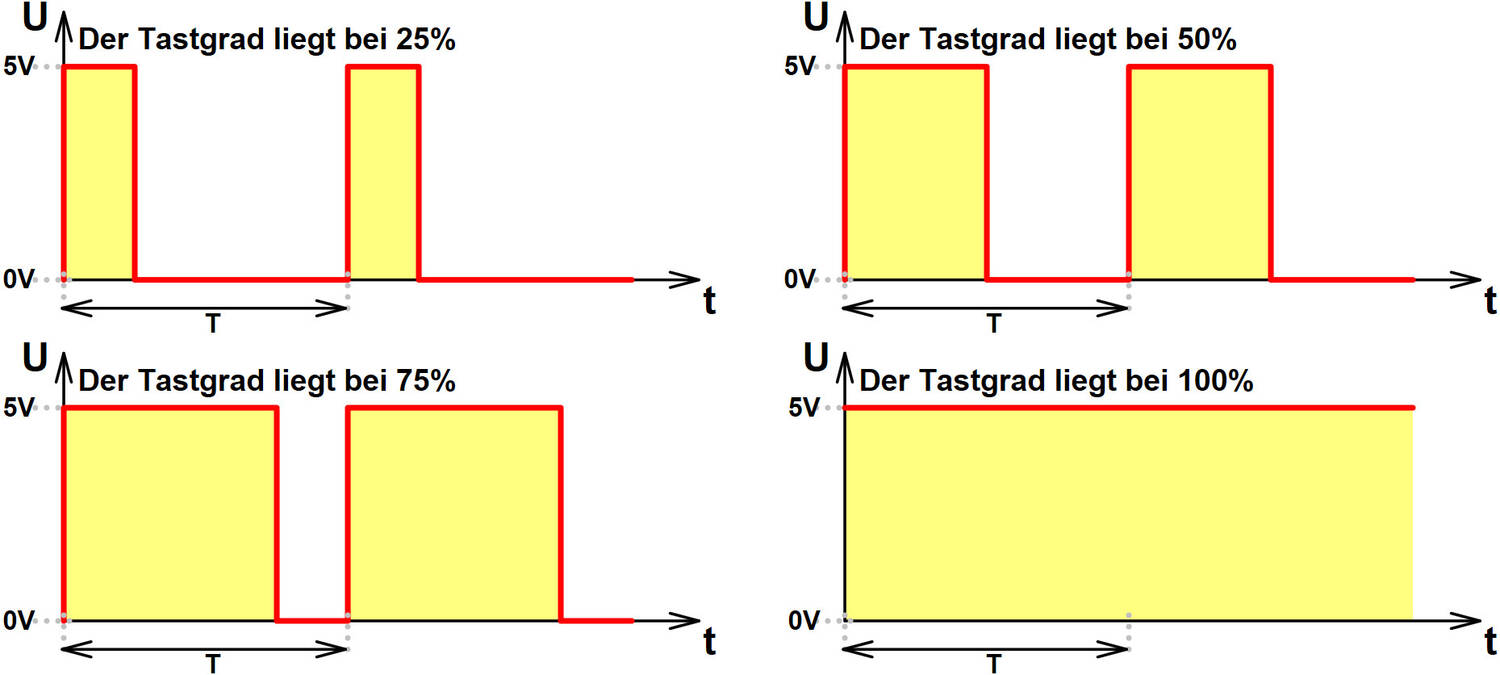

Abb. 16: Einige PWM-Beispiele

Wie die Ansteuerung funktioniert, werden wir noch im Detail besprechen.

Die interne Stromversorgung

An der Buchsenleiste‌ liegen die folgenden Pins und Funktionen:

Der Reset-Taster

Über den Reset-Taster‌ erfolgt ein Neustart des Mikrocontrollers. Der geladene Sketch wird nicht gelöscht, sondern lediglich neu gestartet.

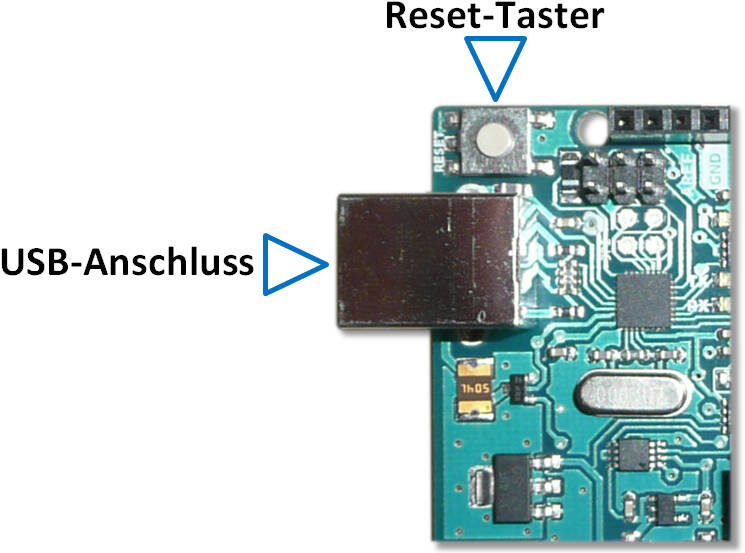

Abb. 17: Der Reset-Taster

Die serielle Schnittstelle‌

Eine weitere Möglichkeit der Kommunikation mit dem Arduino‌-Board ist die über die serielle Schnittstelle. Diese Schnittstelle wird ja über den USB-Port zur Verfügung gestellt und kann über jedes Terminal-Programm‌ wie beispielsweise PuTTY‌ abgefragt werden. Doch eine Zusatzsoftware ist in unserem Fall nicht erforderlich, denn die Arduino‌-Entwicklungsumgebung stellt den sogenannten Serial-Monitor‌ bereit, der sehr nützlich ist. Mit ihm können zur Laufzeit eines Sketches Werte angezeigt werden, was einerseits sehr gut zur Überwachung bestimmter Sensorwerte ist und andererseits bei einer eventuellen Fehlersuche sehr hilfreich sein kann. Doch auch weiterreichende Funktionen wie beispielsweise die Bereitstellung von Messwerten, die von anderen Programmen empfangen und optisch aufbereitet werden, sind über die serielle Schnittstelle problemlos zu realisieren. In diesem Zusammenhang ist die Programmiersprache Processing sehr geeignet.

Details zur seriellen Schnittstelle und zum USB-Port

Vielleicht sind beim Erwähnen der seriellen Schnittstelle und der Kommunikation darüber ein paar Stirnrunzler aufgetreten. Wir haben den Arduino doch lediglich über den USB-Anschluss mit dem Rechner verbunden und sollen jetzt über die serielle Schnittstelle mit ihm in Kontakt treten. Wie funktioniert das denn? Nun, die Sache hat folgenden historischen Hintergrund: Der erste Arduino wurde über die serielle Schnittstelle RS232‌ mit dem Rechner verbunden, denn ein USB‌-Anschluss war nicht vorhanden. Nachfolgende Modelle bekamen dann einen sogenannten FTDI-Chip (Future Technology Devices International), der es ermöglichte, eine serielle Schnittstelle über USB verfügbar zu machen. Somit wird nach erfolgreicher Treiberinstallation ein zusätzlicher COM-Port für den Arduino angeboten. Der Arduino Uno hat nun anstelle eines FTDI-Chips (FT232RL) einen zusätzlichen Mikrocontroller mit der Bezeichnung ATmega8u2‌ erhalten. Der Vorteil dieses Chips, der natürlich frei programmierbar ist, ist die universelle Einsatzbarkeit als USB-Device wie zum Beispiel einer Tastatur oder Maus. Viele weitere Informationen zu diesem Thema und anderen interessanten Aspekten sind unter der folgenden Adresse zu finden:

https://learn.adafruit.com/arduino-tips-tricks-and-techniques/arduino-uno-faq

Die unterschiedlichen Spei‌cher

Eingangs habe ich unterschiedliche Speicher genannt, die da lauten:

 Flash‌

 SRAM‌

 EEPROM‌

Es ist wichtig zu wissen, worin die Unterschiede bestehen und für welche Anwendungsgebiete diese Speicher zum Einsatz kommen. Weiterführende Informationen sind unter der folgenden Adresse zu finden:

https://www.arduino.cc/en/Tutorial/Memory

Der Flash-Speicher

Ein Programm, das im Arduino-Umfeld Sketch genannt wird, muss irgendwo innerhalb des Mikrocontrollers abgelegt beziehungsweise gespeichert werden. Ein Sketch teilt dem Mikrocontroller mit, was er zu tun hat und welche Aufgaben zu erledigen sind. Ein Programmierprojekt wird in einzelne Programmschritte (Befehle beziehungsweise Kommandos) unterteilt, die in einer bestimmten Reihenfolge abgearbeitet werden. Der Flash-Speicher übernimmt diese Aufgabe der Ablage. Wird der Arduino von der Spannungsversorgung getrennt und ist somit stromlos, dann bleibt der Sketch, der auf den Mikrocontroller übertragen wurde, resistent im Speicher. Nach erneuter Verbindung mit der Spannungsversorgung stehen diese Informationen wieder zur Verfügung.

Das SRAM

Die Abkürzung von SRAM lautet Static Random Access Memory‌. Wird ein Sketch zum Beispiel zur Verarbeitung von Messwerten benötigt, dann müssen diese Werte in irgendeiner Form innerhalb des Mikrocontrollers abgelegt werden. Dazu nutzt man sogenannte Variablen, die als Platzhalter fungieren. Es handelt sich um spezielle Speicherbereiche für den Datenaustausch und zur Datenmanipulation. Diese Speicherbereiche sind jedoch flüchtig, was bedeutet, dass sie ihre Informationen nach dem Abschalten der Spannungsversorgung verlieren. Das ist jedoch kein Problem, denn ein Sketch nutzt diese Daten nur zur Laufzeit und sie werden nach dem erneuten Starten wieder hergestellt. Da der Speicherbereich je nach Modell sehr begrenzt ist, ist es möglich, Daten statt im SRAM im Flash-Speicher abzulegen. Nähere Informationen hierzu sind unter der folgenden Adresse zu finden:

https://www.arduino.cc/en/Reference/PROGMEM

Das EEPROM

Die Abkürzung EEPROM steht für Electrically Erasable Programmable Read-Only Memory‌. Es handelt sich wie beim Flash-Speicher um einen nichtflüchtigen Speicher, der einmal gespeicherte Daten auch nach dem Verlust der Versorgungsspannung behält. Er kann dazu genutzt werden, wichtige Daten wie zum Beispiel Messwerte permanent zu speichern. Es ist jedoch zu beachten, dass die Schreibzugriffe auf diesen Speicherbereich begrenzt sind. Die maximalen Schreib- und Löschvorgänge sind offiziell mit einem Wert von 100.000 angegeben. Dieser Speicherbereich sollte also nicht für recht kurze zyklische Messvorgänge zur Speicherung von Messdaten verwendet werden.

Das war jetzt eine geballte Ladung Informationen, die ich dir über die Arduino-Hardware gegeben habe. Du solltest jetzt in etwa wissen, wo sich welche Bauteile auf dem Arduino Uno befinden. Du hast Informationen über das Herzstück des Arduino-Boards bekommen, dem ATmega328-Mikrocontroller. Wie das Board mit Strom versorgt wird, hast du ebenfalls gelernt, außerdem was die digitalen und anologen Ein- und Ausgänge sind. Du hast etwas über die Speicher gelesen, die beim Arduino genutzt werden. Und obendrauf hast du gelernt, was Strom und Spannung eigentlich ist und wie man das mithilfe von mathematischen Formeln darstellen kann.

Im folgenden Kapitel 2 zeige ich, wie du das Arduino-Board mit seiner Software-Entwicklungsumgebung steuern kannst.
