Физико-химические основы синтеза и применения тонкослойных неорганических сорбентов
- -
- 100%
- +
Рекомендовано методическим советом УрФУ для студентов, обучающихся по направлению подготовки 250900 – Химимческая технология материалов современной энергетики
На современном этапе интенсивного развития металлургической промышленности, ядерной и тепловой энергетики, использования мощных транспортных средств с ядерными энергетическими установками, непрекращающихся испытаний ядерного оружия, трагических ядерных инцидентов в Кыштыме и Чернобыле важное место начинают занимать проблемы, связанные с присутствием и поведением в окружающей среде техногенно рассеянных радиоактивных вещеществ.
Особая роль в решении указанных проблем принадлежит сорбционной технологии, в частности, с применением неорганических сорбентов. Последние, по сравнению с органическими ионитами, обладают более высокой селективностью, химической, радиационной и термической устойчивостью. В пятидесятые годы стала очевидна перспективность использования неорганических сорбентов, особенно в гранулированной форме, в радиохимической технологии для переработки высокоактивного облученного ядерного горючего [1], дезактивации сточных вод [2], изготовления источников ионизирующего излучения с высокой удельной активностью [3, с.84], очистки контурных вод ядерных реакторов [4, с.280], концентрирования урана из природных, в частности, морских вод [5], в радиохимическом анализе и аналитической химии [6], в технологии особо чистых неорганических веществ [7] и гидрометаллургии [8], в медицине и биологии [9]. В подавляющем большинстве перечисленных технологических и аналитических задач необходимо концентрировать малые количества радиоактивных или стабильных примесей (микрокомпонентов) из больших объемов водных растворов с разнообразным солевым составом. Некоторые специальные задачи радиохимического анализа производственных растворов и природных вод, в частности, на содержание короткоживущих радионуклидов, включают концентрирование как предварительную стадию и требуют экспрессного проведения этой операции. Неорганические сорбенты в гранулированной форме, полученные известными способами (сушка, замораживание с последующим размораживанием, прессование, гранулирование окатыванием и прессформованием, импрегнирование и осаждение в пористых материалах, получение сферических частиц методом падающей капли [10, с.31]), не удовлетворяют требованиям экспрессного концентрирования микрокомпонентов.
Основное отличие неорганических сорбентов от органических ионообменников состоит в замедленности гелевой диффузии сорбируемых ионов. Причиной диффузионных затруднений является жесткость скелета неорганических полимерных и кристаллических фаз, отсутствие набухания, незначительный размер пор. Поэтому сорбционная способность неорганических сорбентов существенно зависит от степени развития их поверхности, что находит отражение в связи коэффициента закона Генри (kr) с величиной удельной поверхности (Sуд) [11, с.115]:
kr = Cс /Cр= МсVр/αVс Мр= МсVр/Мрm h Sуд=kdhSуд, (1)
здесь Cс – концентрация сорбированного микрокомпонента в твердой фазе (моль/см3); Cр– концентрация микрокомпонента в растворе (моль/см3); Мс и Мр – абсолютные количества микрокомпонента соответственно в твердой и жидкой фазах (число атомов); Vс'= αVс = (hSρ/m) m/ρ = hSудm, где Vс и Vс'– общий объем сорбента и объем, доступный для сорбции (см3); m и m'=hSρ – общая масса сорбента и масса сорбента, доступная для сорбции (г); h – толщина сорбционного слоя (см); S – поверхность сорбционного слоя (см2); ρ -плотность сорбента (г/см3); Sуд=S/m – удельная поверхность сорбента (см2/г); kd = МсVр/Мрm – коэффициент распределения, определяемый в опыте (см3/г). Отсюда
kd=krhSуд (2)
Подобная зависимость коэффициента распределения от величины удельной поверхности подтверждается экспериментально [12].
Принципиально высокой удельной поверхностью могут обладать мелкодисперсные материалы с радиусом частиц, равным толщине сорбционного слоя (r=h). В этом случае весь объем сорбирующего материала становится доступным для сорбции (α=1) и коэффициент распределения при дальнейшем уменьшении размера частиц перестает зависеть от удельной поверхности (kd= kr). Однако мелкодисперсные материалы не пригодны для загрузки хроматографических колонн из-за большого гидравлического сопротивления потоку жидкости.
Увеличение размера частиц путем гранулирования до единиц миллиметра не во всех случаях приводит к формированию пористых гранул с высокоразвитой поверхностью [13]. Так в случае легкокристаллизующихся неорганических осадков происходит быстрая кристаллизация, сопровождающаяся срастанием первичных кристаллитов друг с другом, вследствие чего поверхность их, а, следовательно, и сорбционная способность уменьшаются. Например, осадки сульфидов металлов по этой причине имеют небольшую удельную поверхность (около 1м2/г) [14].
Выделяют по крайней мере четыре текстурных типа гелей, которые формируются из кристаллитов одного и того же размера, но различаются по их взаимному расположению в грануле материала [15]. Текстурный тип матрицы неорганического сорбента в значительной мере определяет его селективность и кинетические характеристики. Научные основы направленного регулирования пористой структуры неорганических сорбентов и катализаторов созданы большой группой физико-химиков на примере детального изучения силикагеля, производство которого в гранулированной форме уже давно освоено промышленностью. Подробный обзор этих работ приводит И. Е. Неймарк [13].
Результаты фундаментальных исследований за последние годы положены в основу синтеза и других групп неорганических сорбентов в гранулированной форме [16-18]. Получающиеся сорбенты представляют собой сферические гранулы, характеризующиеся высокой удельной поверхностью, значительной ионообменной емкостью, механически устойчивы и рекомендованы для решения многочисленных технологических задач [8-10]. Однако и для этих сорбентов массоперенос сорбируемых ионов лимитируется диффузией в транспортных порах [19], а время полуобмена велико [18].
Предложение И. В. Мелихова о получении неорганических сорбентов с оптимальной иерархической структурой находится пока еще на стадии лабораторной проверки [20]. Поэтому заманчивой представляется идея исключить из гранулы неорганического ионообменника ее внутреннюю, балластную при сорбции микрокомпонентов часть, оставив лишь наружную поверхность, соизмеримую по толщине с толщиной сорбционного слоя (h). Реализации идеи благоприятствовало то обстоятельство, что начатые С. Г. Мокрушиным [20] еще в 30-е годы исследования ламинарных систем привели к развитию теории и практики химических методов осаждения тонких пленок различных неорганических веществ на поверхности подложек разнообразной природы [21].
Химические методы осаждения пленок из водных растворов положены в основу синтеза новой разновидности гранулированных неорганических коллекторов – тонкослойных неорганических сорбентов (ТНС) [22-30]. Для получения ТНС могут быть использованы гранулы органических и неорганических носителей. В некоторых случаях представляют интерес носители в форме пластин, волокон и т.п. Для такого рода сорбентов можно было ожидать улучшения сорбционно-кинетических характеристик неорганических коллекторов в силу уменьшения вклада внутренней диффузии сорбата. ТНС принципиально отличаются от сорбентов, полученных методом импрегнирования, как более высокой механической устойчивостью, так и возможностью нанесения пленок на непористые, ненабухающие материалы с гладкой поверхностью (стекло, пластмассы и т.п.) при полном покрытии пленкой всей поверхности носителя.
Разработка физико-химических основ синтеза ТНС и исследование их свойств составляли первую задачу работы.
Создание способов изготовления механически устойчивых, хорошо фильтрующихся неорганических сорбентов в гранулированном виде открывает широкие перспективы их использования для концентрирования и разделения элементов как в статических, так и в динамических условиях. Переработке могут быть подвергнуты производственные и природные растворы разнообразного солевого состава. Для такого рода многокомпонентных систем решающее влияние на сорбционное поведение микрокомпонентов оказывает их химическое состояние в растворе.
Теория статики, кинетики и динамики сорбции не учитывает всего многообразия взаимосвязанных форм нахождения сорбата в жидкой фазе – различные ионные и молекулярные формы, коллоиды истинные и сорбционного типа [31, с.38]. Более того, в существующих теоретических представлениях [32] принимается, что скорость химических реакций в растворе значительно превышает скорость сорбции. В то же время известны многочисленные случаи, когда химические реакции в растворе с участием ультрамалых концентраций веществ протекают в течение достаточно длительного времени. Так, большинство радиохимиков признают необходимость длительной выдержки растворов перед сорбционными экспериментами (сутки и более с момента приготовления раствора). Эту операцию проводят для установления равновесия между формами химически неоднородного сорбата. Введение в теорию сорбции ряда новых положений, учитывающих отмеченные особенности поведения и состояния сорбата-микрокомпонента, составляло вторую задачу настоящей работы.
В третью задачу работы входило определение областей практического использования ТНС. Здесь в первую очередь обращено внимание на решение таких технологических и аналитических проблем, которые связаны с концентрированием и разделением микрокомпонентов, в частности, с экспрессным концентрированием радионуклидов из природных вод с различным содержанием солей с целью их последующего радиометрического или спектрометрического определения. Предпочтительность использования ТНС для концентрирования микрокомпонентов следует из того, что сорбенты являются композиционными материалами, у которых значительную роль занимает носитель. По этой причине полная сорбционная емкость ТНС в расчете на единицу массы или объема сорбента как композиции в целом уступает емкости их гранулированных аналогов (не содержащих носитель, или связующие добавки).
В случае ТНС следует ожидать более полной реализации теоретически достижимой емкости в расчете на единицу массы сорбирующего вещества в силу доступности сорбционных центров. Кроме того в ряде случаев необходимо учитывать и сорбционную емкость носителя. Поэтому в диссертационной работе рассматриваются также вопросы концентрирования и разделения элементов при относительно большой их концентрации в растворе. Решён ряд технологических задач по концентрированию благородных и платиновых металлов, урана и плутония.
1. Физико-химические особенности состояния и поведения вещества в микроконцентрациях в водных растворах
1.1. Значение микро концентрационного уровня растворов в общей и прикладной радиохимии
Понятие и границы микро концентрационного уровня. Значение микро концентрационного уровня растворов в общей и прикладной радиохимии: особенности поведения радионуклидов-микрокомпонентов в водных растворах. Формы состояния радионуклидов-микрокомпонентов в водных растворах.
Понятие микро концентрационного уровня вещества используется достаточно широко, но строгого определения, а особенно численного значения, которое позволило бы ту или иную примесь отнести к микро примесям или определить содержание, как микро концентрации, нет. Мы можем выдвинуть несколько оснований, которые позволили бы отнести тот или иной компонент к микрокомпонентам.
1. Содержание (концентрация) данного компонента в изучаемой системе. Это самое доступное и тривиальное определение, но его недостатком будет являться то, что отнесение компонента к микрокомпоненту в этом случае будет зависеть от уровня развития аналитической химии.
2. Влияние на свойства системы. Это основание получило свое развитие с развитием тонкой химической технологии, получением особо чистых веществ. В природе абсолютно чистых веществ не существует. Появление абсолютно чистого вещества сразу же вызвало бы возникновение самопроизвольно и необратимо протекающего интенсивного процесса растворения в этом веществе компонентов окружающей среды и ее примесей. Существуют примеси, присутствие которых в микро концентрациях влияет на макро свойства объекта: полупроводники, фосфоры и т.д. В этом случае задача может быть двоякой. С одной стороны, необходимо получение особо чистого вещества, а с другой – возникает необходимость строго дозированного введения примеси.
3. Аномалии собственного поведения вещества в микро количествах в физических и физико-химических процессах. В технологии получения особо чистых веществ они (т.е. особо чистые вещества) рассматриваются как предельно разбавленные растворы примесей, которые характеризуются тем, что межмолекулярное (межионное) взаимодействие сохраняется только между основными компонентами и микро примесями. Ионы и молекулы микро примесей хаотически распределяются в макрокомпоненте и полностью сольватируются с максимальным координационным числом. Поэтому дальнейшее разбавление не изменяет энергии взаимодействия молекулы микро примеси с окружающими ее молекулами основного компонента. Понятие микро примесь и соответствует достижению такого предельного разбавления. Взаимодействие ионов и молекул микро примеси В с молекулами растворителя А, находящимся не только в непосредственном окружении, но и в удаленных объемах раствора, приводит к известной нейтрализации ионных и молекулярных полей микрокомпонентов. Поэтому реакция
(А–В) + (А–В) ↔ (А–A) + (В–В)
сдвинута влево, и вероятность образования между примесями химических соединений или ассоциатов (В-В) в результате крайне редких соударений сольватированных частиц (А-В) ничтожно мала.
Свои определения понятия микрокомпонента можно дать и применительно к особенностям поведения в некоторых процессах. Например, в процессе осаждения из водных растворов микрокомпонент можно определить как вещество, присутствующее в растворе, которое при обычных условиях не осаждается из-за низкой концентрации или высокой растворимости. (В противоположность, макрокомпонент – вещество, содержащееся в растворе в такой концентрации, что его можно осадить добавление соответствующих компонентов.) Ясно, что такое определение не дает определенной границы, позволяющей отнести ту или иную примесь к микрокомпоненту, но позволяет утверждать, что в конкретном физико-химическом процессе и в определенных условиях примесь ведет себя как микрокомпонент. Этому подходу соответствует и определение микрокомпонента, как вещества, подчиняющегося закону Генри в процессах межфазного распределения.
Проблема поведения микро примесей традиционно решалась в рамках радиохимии. Это явилось, прежде всего, следствием того, что радиометрический метод является простым и доступным методом, позволяющим следить за поведением микрокомпонентов в сложных системах, особенно в тех случаях, когда другие аналитические методы имеют концентрационные ограничения или, в случае определения микро количеств, отличаются трудоемкостью или являются малодоступными.
Например, удельная активность Ra-224 (Т1/2 = 3, 66 сут., Е = 5, 686 МэВ) составляет 370 кБк/л, что более, чем достаточно для регистрации, но концентрация радия составляет 2, 8·10-13 моль/л.
Присутствие в растворе радионуклидов может вызвать изменение состава раствора, что связано не только с влиянием ионизирующих излучений, что будет рассмотрено далее в части, посвященной химическому действию излучений, но и с появлением в результате радиоактивного распада других стабильных и радионуклидов. Например, существует раствор CaCl2 концентрации 1 г/л, содержащий SrCl2 с концентрацией 10-3 г/л. Как будет изменяться состав раствора со временем? В идеальном случае – он будет оставаться постоянным. Если в растворе присутствует вместо Sr изотоп 90Sr, то, даже не оценивая возможность осуществления радиационно-химических процессов, ясно, что в результате радиоактивного распада
в растворе будет накапливаться цирконий, химические и физико-химические свойства которого кардинально отличаются от свойств стронция, а концентрация которого будет изменяться со временем (рис. 1.1.). Наступит момент, когда накопившийся цирконий станет влиять на свойства системы в целом, что невозможно не учитывать.

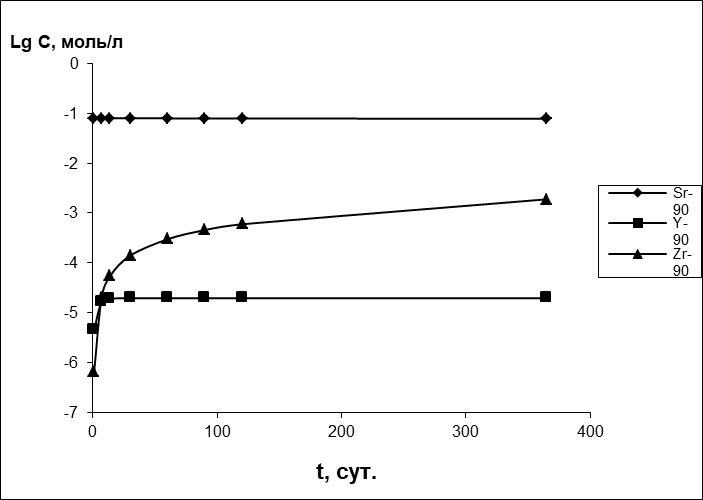

Рис. 1.1. Изменение состава раствора Sr-90 активностью 1 Ku/мл.
Исторически аномальное поведение микроколичеств вещества прежде всего было отмечено при изучении свойств таких элементов, как Tl, Pb, Bi, Po, Ra (членов природных радиоактивных семейств) при концентрациях 10-8 – 10-14 моль/л. Наблюдались аномалии двух видов: «исчезновение» из растворов и «неподчинение» основным закономерностям, характерным для поведения макроколичеств этих элементов в особенно в процессах межфазного распределения – сокристаллизации, соосаждения, экстракции, сорбции и других. Эти аномалии поведения микрокомпонентов необходимо учитывать не только при решении исследовательских и аналитических задач, но и при разработке технологии извлечения, концентрировании и других технологических проблем.
Бурное развитие радиохимии было связано с решением военных и энергетических задач, актуальность которых в определенные периоды времени была определяющей. Например, для разработки технологии выделения плутония из ядерного топлива в 1943 г. в распоряжении исследователей было всего 0, 5 мг Pu. Коэффициент перехода от лабораторной разработки до промышленной установки составил 1010. В условиях мирного времени подобного не сделал бы ни один здравомыслящий ученый или инженер. Одной из составляющих ядерного топливного цикла является переработка облученного ядерного топлива. Цель переработки облученного ядерного топлива может быть различной. Она может заключаться в выделении неразделившегося урана, вторичного ядерного топлива (изотопов плутония), некоторых продуктов деления, представляющих интерес. Сложность этой задачи становится очевидной, если проанализировать состав облученного ядерного топлива, приведенный в таблице 1.

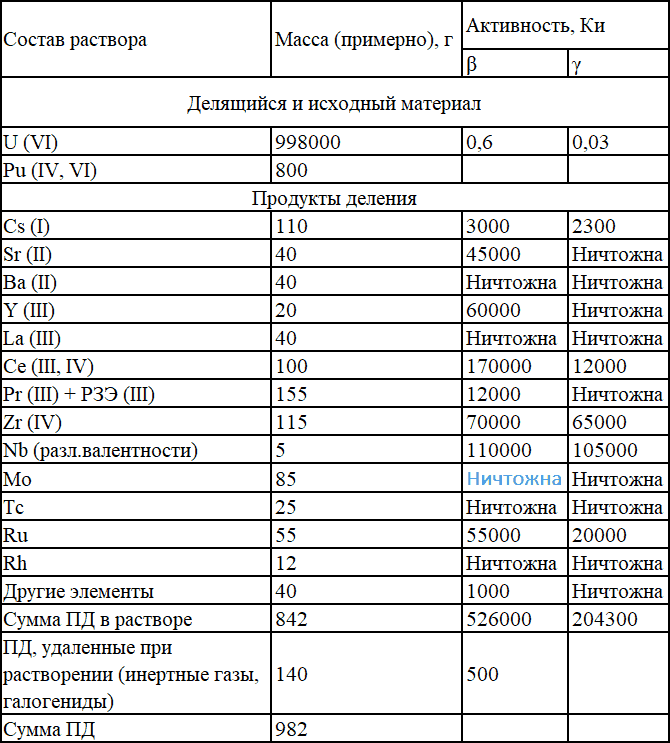

Таблица 1.1.
Состав раствора, полученного при растворении 1000 кг урана с глубиной выгорания до 1000 МВт•сут/т, время выдержки – 100 сут.
Основные научные направления кафедры радиохимии связаны с физико-химией гетерогенных систем, синтезом специфических и селективных неорганических сорбентов с заранее заданными свойствами и теорией межфазного распределения растворенных веществ:
• Изучение закономерностей межфазного переноса радионуклидов из растворов различного происхождения в фазу неорганических сорбентов;
• Исследование состояния радиоактивных микрокомпонентов в водных растворах природного и техногенного происхождения.
Вклад в теорию межфазного распределения радионуклидов-микрокомпонентов сделан в основном трудами Ю. В. Егорова, Н. Д. Бетенекова, В. Д. Пузако, В. В. Кафтайлова, Е. В. Полякова и Т. А. Недобух. Эта задача в настоящее время интересует не только технологов и аналитиков, но и геохимиков, специалистов в области прикладной экологии, токсикологии и др. Приемы концентрирования и разделения веществ, находящихся в разбавленных и сложных по составу растворах, являются основными операциями современных технологий, так как именно эти процессы (концентрирование, выделение и разделение) определяют успешность обезвреживания отходов, переработки многокомпонентного (полиметаллического) сырья, технологии особо чистых веществ и материалов с точно дозированными примесями. Учеными кафедры разработан теоpетический анализ влияния истинно– и псевдоколлоидных фоpм соpбата на закономеpности статики и кинетики сорбции. С использованием методов соpбции, электpофоpеза, ультpафильтpации с пpименением ядеpных фильтpов и ультpацентpифугиpования исследованы фоpмы состояния радиоактивных микpокомпонентов в различных pаствоpах (пpесные воды, моpская вода и хлоpидно-натpиевые гидpотеpмы).
Таким образом, изучение и учет физико-химического поведения микрокомпонентов в сложных системах является не только чисто исследовательской проблемой, но и затрагивает технологические разработки, а для решения экологических задач может стать определяющим.
Состояние микрокомпонентов в водных растворахПод термином "состояние" в радиохимии подразумевается совокупность всех форм, образованных радионуклидом в водном растворе:
а) простые акваионы – M(H2O)Nz+;
б) ионные пары или внешнесферные комплексы;
в) комплексные ионы, образованные центральным ионом (Мz+) и лигандами (Ln-), причем лиганды могут быть одинаковой или различной химической природы – {M(H2O)N-iLi}z-ni;
г) моноядерные продукты гидролиза {M(H2O)N-i(OH)i}z-i;
д) полиядерные гидроксокомплексы – {Mj(H2O)j(N-i)(OH)i}jz-i;
е) гетерополиядерные гидроксокомплексы;
ж) истинные радиоколлоиды;
з) псевдорадиоколлоиды.
Знание форм состояния радионуклидов чрезвычайно важно, так как они определяют поведение радионуклида в любых технологических операциях (сокристаллизация, соосаждение, сорбция, ионный обмен, экстракция, электролиз и т.п.). Поэтому представляют интерес расчетные методы, позволяющие на основании справочных данных получить предварительную оценку концентрации (или доли) каждой из возможных форм состояния радионуклида в растворе конкретного состава.
1.2. Ионо-дисперсное состояние микрокомпонентов в растворах. Комплексные соединения
Комплексные (координационные) соединения. Устойчивость координационных соединений. Внутрикомплексные (хелатные) соединения. Лиганды. Дентатность лиганда. Монодентатные и полидентатные лиганды. Устойчивость внутрикомплексых соединений. Размер хелатного цикла. Хелатный эффект.
К ионно-дисперсным формам относятся простые акваионы, моноядерные, полиядерные и гетрополиядерные комплексы.
Описание ионодисперсных форм обычно осуществляют с позиций образования комплексных соединений.
Комплексные соединения или, другими словами, координационные соединения – это частицы (нейтральные молекулы или ионы), которые образуются в результате присоединения к данному иону (или атому), называемому ''комплексообразователем'' (центральным атомом), нейтральных молекул или других ионов, называемых лигандами. Для комплексного соединения характерно то, что он сохраняется как самостоятельная единица даже в растворе, хотя может происходить и частичная диссоциация. Комплекс может быть нейтральной частицей или иметь положительный или отрицательный заряд в зависимости от заряда центрального атома и координированных групп – лигандов. В растворе простые ионы не существуют, они образуют с молекулами растворителя сольватные (для водных растворов – акво-) комплексы. Молекулы растворителя более или менее прочно связаны с ионами, молекулы первой сольватной оболочки расположены вокруг иона в определенном порядке. Количество и расположение молекул растворителя вокруг центрального атома определяется объемом иона, плотностью заряда на нем и пространственными условиями. Следовательно, реакцию образования комплексов в растворе можно рассматривать как реакцию обмена молекул растворителя на молекулы лигандов:
M(H20)n +L→ М(Н2О)п–1L + H20, (1.1)
М – центральный ион, L – лиганд (органический или неорганический ион или нейтральная молекула), заряды для простоты опущены.
В процессе комплексообразования молекулы растворителя, окружающие центральный ион могут последовательно замещаться ионами или молекулами лиганда, что в итоге приводит к образованию комплекса MLn, где n – число лигандов в комплексе. Это число равно координационному числу, если лиганды образуют с центральным ионом только одну связь. Координационное число зависит от природы лиганда, поэтому к приписыванию данному центральному иону одного определенного координационного числа следует относиться с осторожностью. Классический подход к определению структуры координационных соединений заключался в том, чтобы установить структуру неизвестного соединения на основе структур известных изомеров. Структуры плоского квадрата, тетраэдра и октаэдра (рис. 1.2.), приписанные соединениям, были подтверждены физико-химическими методами. Хотя наиболее часто встречаются координационные числа 6 или 4, известны соединения, в которых центральный ион имеет координационное число вплоть до 10 – 12.
