Индекс преломления линз

Первое, что я выделил на всех конвертах красным маркером – индекс преломления линз, который еще называют коэффициентом преломления или показателем преломления. Эти термины определяют толщину и объем линзы. Можно еще сказать, что это данные по толщине: чем ниже этот индекс, тем линза толще. И наоборот: выше индекс – линза тоньше.

Рис. 15. Индексы преломления линз

Пластиковые линзы по индексу преломления начинаются от 1.5 (если точнее, то 1.499) и заканчиваются индексом 1.76. На конвертах индекс преломления пишется всегда!

Показатель преломления для пластиковых линз условно можно поделить следующим образом:

1.5 – неутонченный пластик (минусовых и плюсовых диоптриях линза будет толстой, неаккуратной),

1.56 – средний индекс,

1.6, 1.67 – высокий индекс,

1.74, 1.76 – очень высокий индекс.

Есть линзы минусовые (отрицательные) и плюсовые (положительные). Линзы со знаком минус будут иметь тонкую середину, а края толще. Чем больше диоптрия, тем толще края. Как пример, линза -1.0 будет тоньше, чем линза -2.5. А в плюсовых линзах наоборот: середина линзы толстая, а края тонкие (рис. 16).

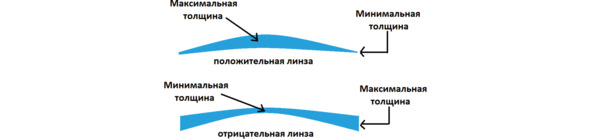

Рис. 16. Положительная и отрицательная линзы

Индекс преломления по мере роста уменьшает толщину положительной (+) линзы в середине, а отрицательной (-) по бокам. И чтобы закрепить и основательно показать, как это работает, посмотрите на рис. 17. Вверху в красных кружках обозначен индекс преломления по мере роста. По вертикали слева дана сила линзы от +6.0 до -8.0 диоптрий. Посмотрите на +6.0 в индексе 1.5 – это действительно толстая линза, которая будет не эстетично смотреться в оправе. Если смотреть в индексе 1.53, линза уже тоньше на 10—12% процентов. В индексе 1.6 – еще тоньше и т. д.

Тоже самое и для -8.0, где выше индекс и линза выглядит тоньше.

Такую картинку я всегда показываю, когда работаю с пациентом, у которого высокие диоптрии (например, +5.0 или -6.0), чтобы показать, что можно сделать очки аккуратными и красивыми.

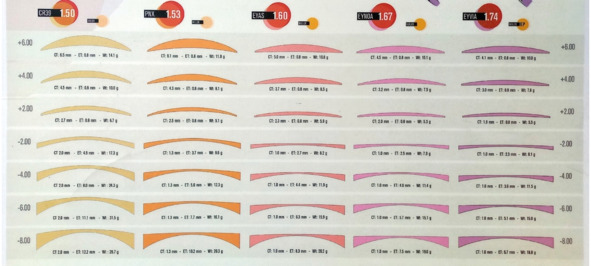

Рис. 17. Влияние индекса преломления на толщину линз

Хочу заметить, что с ростом индекса увеличивается и цена линз. Клиент платит за утонченность. Показывая подобную картину, как на рис. 17, вы стимулируете его на более дорогие линзы, а значит «Оптика» получает прибыль, и, как следствие, мастер также получит свою долю. Кто как не мастер, выйдя с такой таблицей к клиенту, будет убедителен, как никогда.

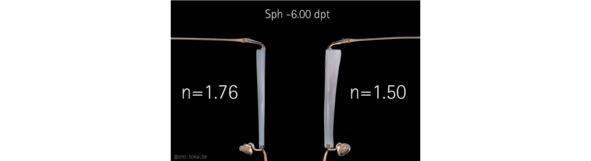

Еще одна контрольная картинка, которая наглядно демонстрирует индекс преломления (рис. 18).

Рис. 18. Сравнение линз в очках с разными индексами

Диоптрии очковых линз

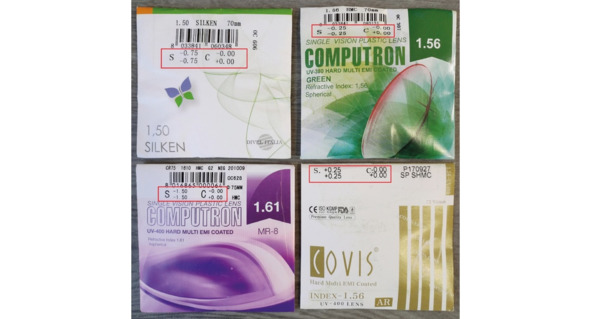

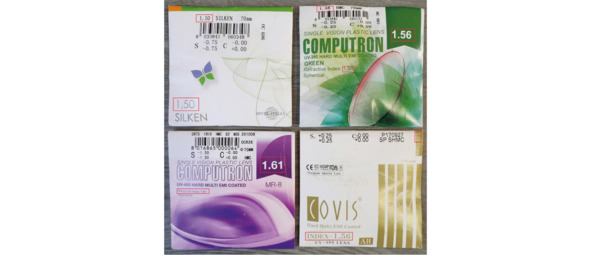

Теперь давайте взглянем снова на наши конверты из-под линз (рис. 19).

Рис. 19. Обозначение диоптрий на конвертах

Красным маркером выделены диоптрии. В данном случае, это – 0.75, – 0.25, -1.5 и +0.25. Это все обычные сферы (англ. буква S) – простые диоптрии без астигматизма. Справа от сферы стоит англ. С – это цилиндры, которые в этих примерах везде равны нулю. Если бы там стояли диоптрии со знаком + или -, то тогда это были бы астигматические линзы. Например, это выглядело бы так, как на рис. 20.

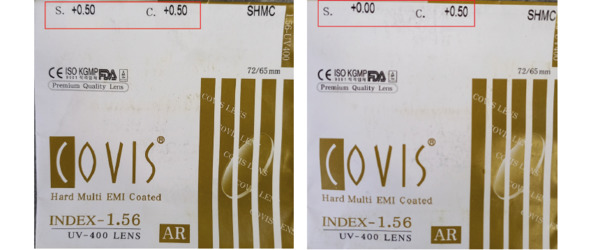

На рис. 20 видим SPH (сфера) +0.5 и CYL (цилиндр) +0.5.

Иногда сфера (S или SPH) равна нулю, а цилиндр (С или CYL) имеет показатель. Это тоже астигматическая линза (рис. 21).

Линза, с показателем диоптрий в графе «цилиндр» (С или CYL) всегда является астигматической, значит, она имеет градусы, которые мастер должен выставить по рецепту.

Рис. 20. Астигматическая линза

Рис. 272. Цилиндр

Диаметр линзы

Снова обращаемся к нашим примерам (рис. 22).

На рис. 22 я выделил диаметр линзы. Этот параметр является наиболее важным при заказе линз в оправу по конкретному рецепту.

Мастер или продавец-консультант обязаны знать диаметры линз, которые предлагают клиенту. Диаметры линз можно посмотреть в прайсах и материалах, которые выдают поставщики линз, а также измерить линейкой, если линза в наличии.

Зная диаметр линзы, мы можем точно сказать – подойдут ли данные линзы по рецепту в предлагаемую оправу!

Что мы должны, прежде всего, знать? Очень часто плюсовые линзы бывают диаметром 65 мм, чуть реже – 70 мм. Минусовые линзы «стартуют» от диаметра 70 мм, менее употребительны 75 мм. Но всё индивидуально: бывают плюсовые 66 мм, а минусовые 72 мм, и т. п.

Иногда на конверте написано сразу два диаметра, как на рис. 22 (линза внизу справа). Для Covis 1.56 указано 72/65 mm. По факту: 72 мм – для минусовых диоптрий, а 65 мм – для плюсовых. Работа с диаметрами линз описана в практическом разделе.

Сферический и асферический дизайны линз

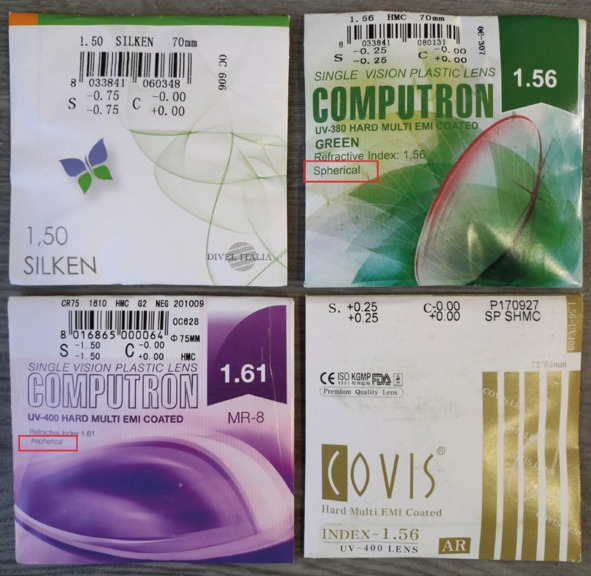

На рис. 23 выделены два элемента – Spherical (сферический дизайн линзы) и Aspherical (асферический дизайн линзы). Это деление для всех линз по дизайну. Какие между ними различия?

Рис. 23. Сферический и асферический дизайн

Сферические линзы положительных (+) диоптрий более выпуклые, как бы более «горбатые», а при отрицательных диоптриях – толстыми являются края. Поскольку линза обладает сферой. А при асферичности линз эти выпуклости и «горбатости» выравниваются, делая линзу более ровной, эстетичной (рис. 24). Ниже показан пример линзы с положительными диоптриями.

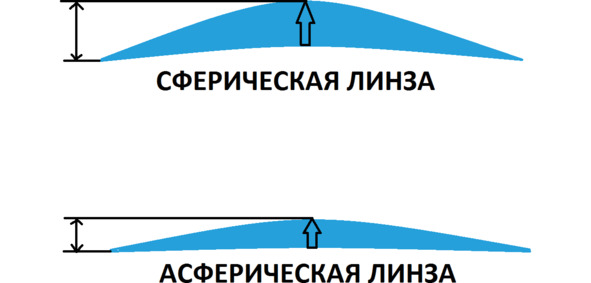

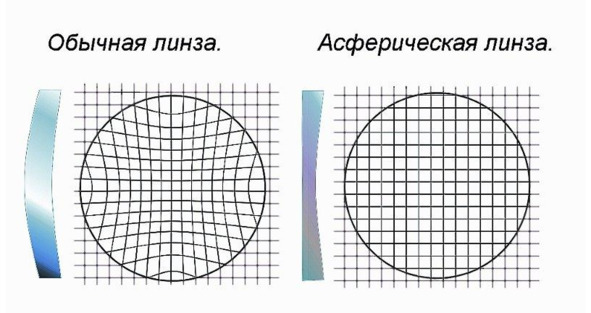

Рис. 24. Сравнение сферической и асферической линз

Исходя из рис. 24, мы также видим, что асферика делает линзу тоньше, аккуратней. Если взять одинаковые диоптрии и одинаковый индекс преломления, то асферика будет выглядеть все равно тоньше.

Сферические линзы могут давать искажения изображения по мере удаления от оптического центра, и чем больше диоптрии, тем эти искажения сильней. Асферика практически (или мало) дает этих искажений (рис. 25).

Что это значит? Когда пациент наденет очки (особенно с высокими диоптриями, напр., +6.0 и т. д.), то боковые искажения и неровные предметы при взгляде сквозь очки ему не понравятся, что логично. Причина искажений – толщина и выпуклость линзы. А как мы знаем, при асферике линза «стремится» быть тоньше и более плоской, что в свою очередь приводит к выравниванию изображения на периферии (по краям) линзы.

Асферический дизайн расширяет поле зрения без искажений, примерно на 20% по сравнению со стандартними сферическими линзами. Кроме того, при асферике «расширяется обзор» (рис. 26).

Объяснение. Слева асферическая, справа – сферическая линза. Когда мастер уже обточил и поставил линзу в оправу, то в этой линзе есть определенная зона (выделена кругом), где изображение будет максимально четким, не давая искажений и размытости. Как видим, сферическая линза имеет не столь большую зону четкости в отличии от асферики.

Рис. 25. Разница в искажениях

Рис. 26. Сравнение искажений и расширенный обзор

Что это значит для клиента? В сферических линзах он будет больше крутить головой, чтобы поймать зону четкости по бокам. А в асферике при перемещении взгляда вверх, вниз, влево и вправо – картинка будет приблизительно одинакова. Это удобно для пользователя, практичней. Но тут еще нужно учитывать характеристики линзы: чем больше диоптрии – тем меньше эта зона, т.е. расширенная зона не будет одинакова при, например, -3.0 и -10.0. В -10.0 эта зона четкости будет меньше, чем в -3.0, но больше, чем без асферики.

Вот почему большинство высоко индексных линз (1.6 и выше) изготавливают в асферическом дизайне. Потому как высокие индексы рассчитаны для высоких диоптрий, а в них, как правило, эта зона четкости не столь большая. Поэтому асферика выручает и расширяет эту зону.

Асферической может быть как передняя, так и задняя поверхность очковой линзы.

Существуют также и биасферические линзы, у которых обе поверхности имеют асферическую форму; эти линзы обеспечивают самое широкое поле четкой видимости из возможных.

Если на конверте не написано Spherical или Aspherical, то вероятней всего, перед вами Spherical (сферическая линза) (рис. 23). На двух конвертах в примере нет обозначений, значит это сферический дизайн.

Подобная картинка, как на рис. 26, очень хорошо и доступно помогает при объяснении клиенту преимущества асферики, которая пусть стоит и дороже, зато несет комфорт при ношении очков и прибыль для магазина оптики.

Асферические линзы часто требуют более длительного периода привыкания по сравнению со сферическими очковыми линзами: до 14 дней. Процесс привыкания сугубо индивидуальный.

Защита от ультрафиолета

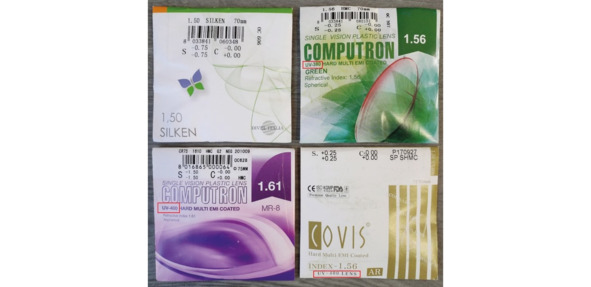

На рис. 27 выделил аббревиатуры UV-380 и UV-400 – это степень защиты от ультрафиолета (УФ). 100%-й защитой от ультрафиолета считается аббревиатура UV-400, которая также указана на солнцезащитных очках. Ультрафиолет пагубно влияет на глаз человека, поэтому данная функция защиты оберегает зрение в солнечный день на улице.

UV-380 или UV-360 – это частичная, неполная защита от УФ лучей. Но лучше, конечно, линзы с UV-400. Эту информацию также нужно доносить до клиента, стимулировав к покупке более дорогой линзы, т.к. линзы с UV-400 стоят, как правило, дороже.

Рис. 27. Степень защиты от УФ

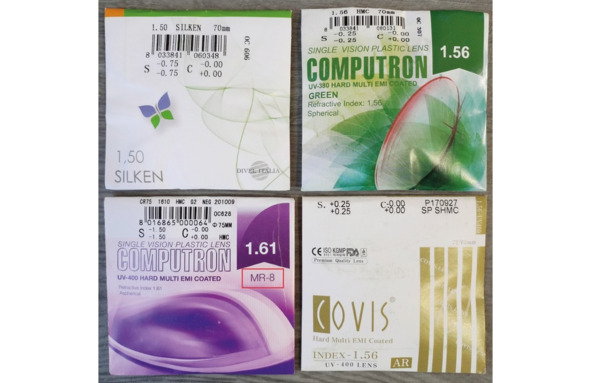

Материалы линз

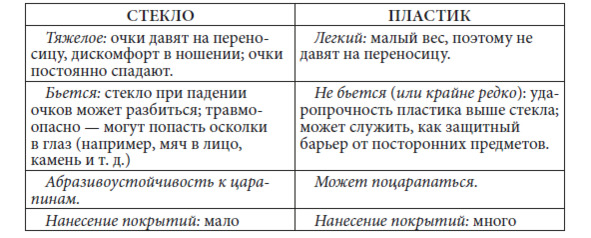

Для изготовления очковых линз производители используют минеральные и органические материалы. К минеральным относится стекло, к органическим – пластик (или полимер). Стеклянные линзы сейчас не часто используются в изготовлении очков. Пластиковые же линзы «завоевали» мир. Почему так? Чтобы ответить на этот вопрос, давайте разберем отличия между пластиковыми и стеклянными линзами.

Кроме того, стекло сильно «убивает» круги в станке, которые обтачивают линзы. На бесшаблонниках вообще грех обтачивать стекло – затупливается фацетный круг, фацет на линзе становится не таким острым, и линза плохо будет держаться в оправе и, следовательно, станет выпадать. Клиент недоволен – репутация мастера испорчена. Хотите такой сценарий?! Кроме того, круги на станок будут стоить сотни долларов!

Если уж и работаете со стеклом, то лучше его обтачивать на любом китайском шаблонном станке, а заказы по пластиковым линзам выполнять на бесшаблоннике. Но это не все могут себе позволить.

Хочу сразу заметить, если уж вы все-таки работаете со стеклом и пластиком на одном станке, то после стекла камеру, где обтачиваются линзы, нужно хорошо промыть. Это делается, чтобы стекло не попало на пластиковую линзу и не поцарапало ее.

Оставим стекло в покое. Поговорим о современном пластике, который делится на определенные виды по материалам. Давайте рассмотрим самые основные.

CR-39 – линзы из этих материалов очень распространены. Сам по себе материал недорогой, имеет хорошие оптические свойства. Самое высокое число Аббе – 57—58 (пояснение см. далее). Хорошо тонируется краской в любой цвет. Линзы из CR-39 при высоких диоптриях будут самыми тяжелыми и толстыми. Это недостаток материала, поскольку его индекс преломления (индекс тонкости) равен 1.498.

Рис. 28. Материалы линз

CR-39 не годится для безободковых моделей и нежелателен для полуободковых моделей на леске, поскольку у него невысокая прочность на разрыв (при определенном физическом воздействии и силы напряжения может треснуть и сколоться линза).

Сам по себе материал CR-39 слабо защищает от ультрафиолета.

Трайвекс (Trivex) – суперлегкий и ударопрочный материал. Трудно сколоть и разбить. Поэтому линзу из этого материала часто ставят детям, спортсменам. Индекс преломления 1.53. Неплохо защищает от ультрафиолета. Число Аббе – 45.

Поликарбонат – очень ударо- и температуроустойчив. Идеален для безободковых и полуободковых моделей, имея высокую прочность на разрыв. Сам материал уже защищает от ультрафиолета, а значит не требует дополнительного защитного покрытия от УФ. Число Аббе 32 (низкое).

Обтачивать поликарбонат нужно только на бесшаблонниках и при определенном программном обеспечении, которое должно стоять на станке. Потому как его обработка идет в специальном полусухом режиме. Если все остальные линзы обтачиваются с подачей воды, то тут нужен специальный режим без воды. На шаблонниках поликарбонат не обтачивается. Но если рискнете, то станок будет обтачивать линзу с подачей воды, линза будет скользить по кругам и, может быть, вы все-таки обточите поликарбонат за 30—60 мин. Это очень долго!

MR-7, MR-8, MR-10 и MR-174 – это материалы для высоко индексных линз, которые «делают» линзу тоньше. Сам материал изготавливает компания Mitsui Chemicals (Япония) и только она, рецепт изготовления японцы держат в секрете. Даже если линза изготовлена в Китае, а на конверте стоит MR-8, как на рис. 28, то можно сказать, что это не «чистый китаец» – материал заготовки все равно японский. Свойства линз MR описаны ниже:

– MR-8 – материал с хорошо сбалансированными оптическими свойствами, номер один среди материалов с показателем преломления 1.60; число Аббе 41.

– MR-7 и MR-10 – материалы с показателем преломления 1.67; MR-7 имеет улучшенную способность к окрашиванию, а MR-10 отличается более высокой термостойкостью; число Аббе 31.

– MR-174 – материал со сверхвысоким показателем преломления, позволяет выпускать самые тонкие на сегодняшний день очковые линзы; число Аббе 32.

Линзы из MR ударопрочные и защищают на 100% от ультрафиолета. Отличная прочность на разрыв позволяет ставить данные линзы на безободковые и полуободковые модели без опасения, что линзы «развалятся» или будут иметь сколы при носке. Высокая термоустойчивость материала, однако, не означает, что покрытия выдержат высокие температуры. Лучше линзы с покрытиями вообще не подвергать высоким температурам (напр., не оставлять очки летом в машине под солнцем).

Есть нюанс: когда вы будете обтачивать линзы из MR, то почувствуете резкий запах. Поэтому откройте окно, а еще лучше иметь над станком промышленную вытяжку. Запах возникает потому, что содержатся вредные вещества, в т.ч. бисфенол А. Будьте бдительны!

Недостатком MR-линз является низкое число Аббе, особенно у MR-7, MR-10 и MR-174. Что это за число и почему я его выше написал, характеризуя материал по видам линз?

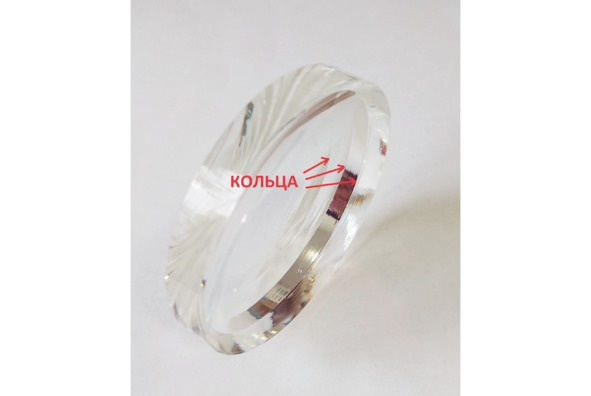

Рис. 29. Аберрации передней части линзы

Число Аббе – определяет хроматические аберрации на периферии линзы. Если посмотреть на линзу высоких минусовых диоптрий, то по краю линзы будет белый (или цветной) ареол, гало, в виде колец, которые могут привести к ухудшению качества изображения и мешать клиенту. Такой эффект и есть хроматическая аберрация, которую определяет число Аббе. Чем выше это число, тем меньше аберраций. Чем ниже – кольца будут проявляться в большей степени. Посмотрите, как это выглядит. На рис. 29 и 30 показана линза -8.0, индекс преломления 1.61, с числом Аббе 41 и асферикой.

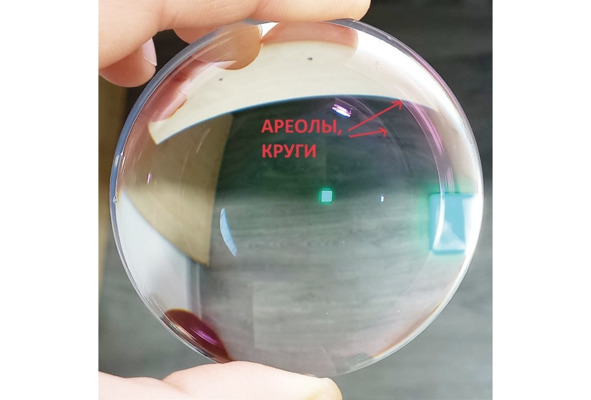

Рис. 30. Аберрации задней части линзы

И это еще далеко не худший вариант! Даже при таком раскладе видны ореолы и кольца, которые клиент будет отмечать. При этом ближе к центру искажений нет. Поэтому для больших диоптрий, высоких индексов с низкими числами Аббе лучше выбирать оправы с небольшим окуляром, чтобы эти ореолы и кольца были спилены при обточке линзы. Хотя на 100% их не убрать, но минимизировать, насколько это возможно, реально. На небольших минусовых диоптриях ореолов на периферии линзы почти нет. На больших плюсовых диоптриях такие кольца практически отсутствуют.

Оптимальным значением числа Аббе является показатель 40 и выше. Для детей не рекомендуются линзы с числом Аббе ниже 40. Но в реальности бывает по-разному.

Получается парадокс: недорогая CR-39 обладает высоким числом Аббе в 57—58, а дорогая MR-10 с числом Аббе всего лишь 31. Казалось бы дорогой продукт должен быть идеален, ан нет. Увы! Это глобальный недостаток всех высоко индексных линз. Но об этом мы никогда не рассказываем клиенту. Почему? Если у пациента, допустим, в рецепте -15.0, то он выберет самую тонкую линзу (это логично) с низким числом Аббе, и не станет выбирать с высоким числом Аббе, но толстую. Конечно, ему нужно советовать тонкую, что выглядит эстетичней. Если начнем рассказывать про число Аббе – еще больше запутаем себя и его. Это информация – для мастера и работников оптики.

Производители работают над этим вопросом, чтобы повысить число Аббе в высоко индексных линзах, но пока безрезультативно. Но это когда-нибудь случится. Мы верим в это!

Есть еще разные модификации по материалам линз (Epoxy, NK-55, BRITE-5 и т. д.), но мы рассмотрели самые основные. Вдобавок, производители не всегда пишут материал линзы. Из представленных выше четырех экземпляров только на одном была эта информация написана.

Зачем мастеру знать, из чего сделана линза? Дело в том, что на современных безшаблонных станках в меню может быть опция «Выбор линзы», где станок может предложить выбрать вид по материалу обтачиваемой линзы – пластик, трайвекс, стекло, поликарбонат или Hi-Index (высокие индексы, т. е. MR). Мастер должен знать, в какую оправу лучше поставить те или иные линзы по конкретному рецепту. Также знать какие линзы будут безопасней в работе (учитывая вид оправы и рецепт), чтобы минимизировать скол линзы прямо на столе мастера.

Покрытия для линз

Линзы могут быть без покрытия – на конвертах написано NONCOATED и с покрытием – НМС и др.

Без покрытия, как правило, изготавливаются простые линзы из материала CR-39 в простом индексе 1.499 (или 1.5). Такие линзы легко тонируются (окрашиваются) в любой цвет и считаются самыми простыми. На CR-39 можно также нанести покрытия CR-39 изготавливаются с покрытиями и без них.

Но основной на рынке очковых линз является линза с покрытиями. Зачем нужны покрытия на линзах?

Оптические покрытия помогают улучшить оптические свойства линз, увеличить их устойчивость к царапинам, облегчают уход и способствуют увеличению срока полезной эксплуатации. Согласитесь, звучит неплохо. Давайте разберем каждое покрытие, их не так уж и много.

Упрочняющие покрытия – защищают линзу от царапин, придают ей абразивоустойчивость. В недорогих моделях линз наносится простенькое упрочняющее покрытие, скажем так, не сильно действенное. Чем дороже линза, тем лучше это покрытие, поскольку компании вкладывают большие средства в разработки упрочняющих покрытий по своему «рецепту» и держат их в секрете. Эти покрытия наносится с обеих сторон линзы, тем самым продлевая срок её службы.

Просветляющие покрытия (антибликовое, антирефлексное или AR-покрытие). Поверхность очковой линзы отражает часть света, за счет чего на линзах появляются блики, как на внешней поверхности, так и на внутренней. Блик – это отраженный свет, часто слепящий и всегда болезненно воздействующий на глаза. Блики на очковых линзах снижают контрастность изображения, увеличивают утомляемость глаз, что доставляет дискомфорт человеку, носящему очки. Вот поэтому наносят просветляющие покрытия – чтобы убрать блики и тем самым повысить зрительный комфорт и предложить более высокую остроту зрения.

Но какая-то незначительная часть падающего света на поверхности линз все-таки отражается, поэтому все линзы с просветляющими покрытиями имеют небольшой оттенок остаточного отражения (остаточный рефлекс). У всех производителей очковых линз этот оттенок разный, у кого-то бирюзовый, сиреневый, где-то оливковый, зеленый и т. д. На рис. 29 виден зеленый оттенок.

При ношении очковых линз без просветляющего покрытия человек может столкнуться с проблемой двойных и мешающих изображений, которые отражаются от задней поверхности линзы. Кроме того, просветляющее покрытие увеличивает уровень светопропускания с 92% до 99%.

Антибликовое напыление очень полезно для водителей, т. к. гасит блики от встречных фар.

Антистатический (пылеотталкивающий) слой – предотвращает попадание пыли на линзу, отталкивая ее частички. Линза будет всегда ухоженной и чистой. В ряду с антистатикой стоит грязеотталкивающий слой – для повышения устойчивости линзы к загрязнению.

Олеофобное покрытие препятствует образованию маслянистых пленок на линзе, например, от отпечатков пальцев. С олеофобным покрытием этот эффект исчезает.

Покрытия для защиты от вредных излучений призваны защищать наши глаза. Ежедневно наши глаза поддаются излучениям различного происхождения:

– на улице воздействует ультрафиолетовое (УФ) излучение от солнца;

– во время работы за компьютером или с другими гаджетами глаза подвергаются влиянию вредного синего света, который излучают экраны.
