Советы по строительству бани

Цокольная обвязка

Перед выполнением цокольной обвязки уточните разметку стен сауны с помощью отметок на обноске. Все соединения цокольной обвязки выполняйте на опорах. Цокольную обвязку устраивайте из антисептированных досок сечением 50×100мм, которые складывайте строго горизонтально наружной гранью по наружному контуру стены и соединяйте гвоздями в углах. Иногда применяют сращивание на стыках в полдерева с длиной соединения в две толщины доски. При помощи уровня постоянно контролируйте горизонтальность обвязки. А прямые углы проверяйте, измеряя диагонали прямоугольника обвязки.

Сборка каркаса

Начинайте сборку каркаса на ровной площадке рядом с местом установки сауны. Между осями стоек сделайте промежуток в 60 см. Размер этого промежутка может изменяться в зависимости от устройства в стене проема и в местах примыкания к другим стенам. В любом случае он не должен превышать 1 м.

При устройстве оконных и дверных проемов шаг стоек определяйте по размерам оконных и дверных коробок. Желательно добавить в конструкцию надпроемные и подоконные стойки. Нужны дополнительные стойки в местах примыкания к стене других стен и перегородок. Обвязку соединяйте только над стойками при помощи гвоздей или сращивайте так же, как и доски цокольной обвязки. Ригели и стойки соединяйте гвоздями.

Закончив сборку каркаса, сначала проверьте его прямоугольность измерением диагоналей прямоугольника. А затем временно скрепите обвязку и стопки рамы раскосами. Чтобы не мешать дальнейшей сборке сауны, выполняйте скрепление аккуратно. Раскосы не должны выступать за пределы контура обвязки.

Сборка стен

Начинайте сборку стен каркасной сауны с образования одного угла. Для этого смонтируйте на цокольной обвязке одну раму. Затем проверьте ее вертикальность при помощи отвеса. После этого временно закрепите ее подкосами. Затем аналогично установите вторую раму. Обязательно скрепите досками две рамы сверху и снизу по углам обвязки.

Закончив установку двух рам, формирующих угол сауны, проверьте вертикальность и горизонтальность верхней обвязки. Только после этого можно окончательно их скрепить между собой. При соединении рам по верху каркаса уложите подбалочную обвязку из брусков сечением 50×80 мм. Затем прикрепите рамы гвоздями к цокольной обвязке.

Обшивка

После установки каркаса и стен сауны выполняйте их обшивку. С наружной стороны можно обшить сауну нестрогаными досками (вкосую), а по ним – строгаными. Доски крепите одним 60-миллиметровым гвоздем к каждой стойке каркаса.

Некоторые оштукатуривают наружные стены сауны, предварительно набив на каркас косую зашивку из колотых досок. Если вы делаете горизонтальную зашивку, то для повышения устойчивости сауны на каждой стороне каркаса установите по два раскоса разного направления. Эта зашивка выполняет двойную функцию: облегчает сцепление штукатурки с поверхностью стены и придает стенам жесткость. Поверх зашивки набейте штукатурную дрань.

Изнутри стены обшивайте 16-миллиметровыми досками, хорошо закрывая стыки рам каркасных стен.

Теплоизоляция

Одновременно с креплением обшивки в наружных стенах промежуток между двумя обшивками заполняйте теплоизоляционным материалом: минераловатными плитами, мягкими ДВП, опилками с добавлением извести и алебастра и т. п.

Если утеплитель уплотнится, то это значительно ухудшит теплозащитные качества стен сауны. Во избежание уплотнения к стойкам каркаса между обшивкой прикрепите в шахматном порядке с шагом 0,3–0,5 м горизонтальные деревянные бруски.

Установка перегородок

После устройства стен на балки или лаги сауны установите перегородки. Простые дощатые перегородки делайте из остроганных с одной стороны обрезных досок. Толщина досок 19–25 мм (с четвертями).

Не стоит брать более широкие доски, так как они могут покоробиться. Желательно применять шпунтованные доски. Некоторые с успехом используют доски с четвертями, которые гарантируют жесткость перегородки и отсутствие в ней щелей.

Вам придется установить дополнительную балку, если перегородка находится между основными балками пола и параллельна им. Эта балка должна опираться на ригели, врубаемые в соседние основные балки. На балку укладывают прогон и устанавливают перегородку.

Различают перегородки трех видов:

– одинарные или двойные сплошные дощатые;

– двойные с воздушным промежутком или с заполнением;

– каркасно-обшивные.

По высоте обрезных досок примерно через 1 м делайте круглые шипы диаметром 8—12 мм, которыми вы соедините доски. Можно их заменить гвоздями без шляпок длиной 60–80 мм. Чтобы компенсировать усадку стоек сауны, доски перегородки делайте короче высоты помещения на 40 мм.

Предварительно на стене в месте крепления перегородки отбейте вертикальную линию. Для этого используйте шнур с отвесом. Затем проведите линии на балке и на потолке. После этого сделайте пазы шириной, равной толщине используемых досок, прибив по размеченным линиям бруски (40×40 мм). Причем один из брусков не доводите до стены на 30 см. Это облегчит вставку в паз доски перегородки.

Хотя некоторые модели вполне пригодны для отдельно стоящих сооружений, все же панельные сауны больше подходят для встроенных вариантов.

Конструкции панелей мало различаются. Они имеют неизменную высоту, равную высоте здания, ширину 600–900 мм и толщину приблизительно 90 мм. В некоторых моделях используются очень узкие панели, что обеспечивает большую вариацию размеров. Внутренняя панель всегда делается из вертикальных шпунтованных досок, которые обычно используются и как материал для внешней обшивки.

Все элементы панелей изготовляются профилированными, с потайными пазами. Для крепления гвоздями обшивки с внутренней стороны рамочного каркаса производится подпружное крестовое оребрение (рис.72).

Рис. 72. Щитовая сауна (в собранном состоянии) с нормированным размером стен, с внутренней утеплительной парусной (наполненной воздухом) плитой, с двусторонней деревянной обшивкой.

В качестве поверхностной (наружной) обшивки могут подойти разные материалы, однако для внутренней стороны годится только древесная панель (планка) или фасонная рейка. Нередко встречаются следующие слоистые структуры (если рассматривать их начиная с внутренней и заканчивая наружной стороной):

– фанерная плита (клееная фанера) / фанерная плита (клееная фанера);

– деревянная обшивка / фанерная плита (клееная фанера);

– деревянная обшивка / ДВП;

– деревянная обшивка / деревянная обшивка;

– деревянная обшивка / ДСП;

– деревянная обшивка / бетонная плита.

Ввиду того, что во внутреннем пространстве сауны идет процесс парообразования и изменения паросодержания, под деревянной обшивкой должен быть предусмотрен паронепроницаемый слой альфоль (алюминиевая фольга) или эластичная, долговечная пластиковая пленка, способные в течение длительного времени выдерживать воздействие повышенных температур.

Промежутки в рамочном каркасе необходимо заполнять теплоизолирующим материалом, для чего лучше всего подходят пенопласт и щитовая теплоизоляция из волокнистых материалов, равно как и теплоизоляция из вспениваемых пластических масс.

Панели почти всегда собираются на деревянной обвязочной балке, идущей по периметру (рис.73–78). Эта балка крепится к полу здания или, если речь идет об отдельно стоящей сауне, на бетонной плите. Плоские выравнивающие болты на углах используются, чтобы выровнять обвязочную балку. Существуют различные устройства, не позволяющие панелям отходить друг от друга, – от простых проволочных зажимов до усложненных запоров. Производители обычно придерживаются того принципа, что сауна становится вполне устойчивой только тогда, когда собраны все элементы (рис.79).

Рис. 73. Соединения щитовых стеновых элементов сауны: 1 – рамка под стойку; 2 – угловое соединение стен; 3 – стык стены с потолком.

Рис. 74. Угловое соединение шитовых стеновых элементов: 1 – угловая стойка; 2 – стеновая панель; 3 – установочная рейка; 4 – накладной элемент; 5 – гвоздь или шуруп; 6 – пленка/фольга (внахлестку); 7 – плинтус; 8 – теплоизоляция.

Рис. 75. Детали сауны, изготовленной из щитовой клееной фанеры, монтируемой из деревянных элементов: (А – мирование угла; В – дверное сопряжение): 1 – внутренняя обшивка клееной фанерой; 2 – наружная обшивка клееной фанерой; 3 – парозашитная фольга/пленка; 4 – рамочный каркас; 5 – теплоизоляция; 6 – соединительный вставной шип с отверстием; 7 – каркас дверной обвязки; 8 – стенная рама под остекление; 9 – штапик; 10 – паз под замазку; 11 – распорная рейка.

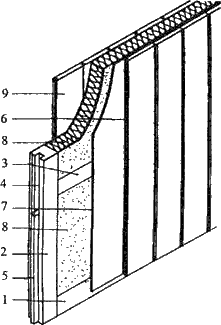

Рис. 76. Многослойная конструкция щитового стенового элемента: 1 – лежень рамочного каркаса; 2 – стойка рамы, 3 – реберная балка рамы (рамный шпангоут, ридерс); 4 – установочный паз; 5 – установочная рейка; 6 – внутренняя деревянная обшивка; 7 – паронепроницаемый слой; 8 – теплоизоляция; 9 – наружная обшивка.

Рис. 77. Сауна из панелей с комбинированной обшивкой: А – формирование угла; В —дверное сопряжение; 1 – внутренняя деревянная обшивка; 2 – наружная обшивка клееной фанерой; 3 – парозашитная фольга/пленка; 4 – каркас; 5 – теплоизоляция; 6 – установочный вставной шип с отверстием; 7 – заполнитель; 8 – уголок; 9 – каркас дверной обвязки;10 – стенная рама под остекление; 11 – штапик; 12 – остекление; 13 – распорная рейка; 14 – дверная оковка.

Рис. 78. Деталь каркасной стены сауны: 1 – угловой столб; 2 – дополнительный каркас; 3 – теплоизоляция; 4 – паронепроницаемый слой из фольги/пленки; 5 – внутренняя деревянная обшивка; 6 – наружная деревянная обшивка; 7 – нашельная рейка; 8 – коробочная рама; 9 – рама створки двери.

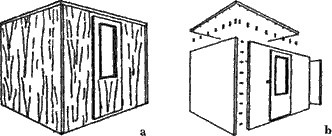

Рис. 79. Панельная сауна с нормированным размером стен, снаружи с листовой обшивкой: А – вид в перспективе; В – монтажное состояние.

Панели поэтому стоят свободно до тех пор, пока не установлена крыша. В некоторых моделях используются деревянные подпорки между панелями. Эти дополнительные элементы каркаса не содействуют крепости структуры, а просто облегчают сборку панелей.

Сауны Tylo

На сегодняшний день 90 % специалистов в мире считают шведские банно-саунные технологии лучшими, а ассоциируются они с маркой TYLO («Тилё»). Произошло это благодаря тому обстоятельству, что шведы относятся ко всему, что способствует полноценному отдыху, очень серьезно и требовательно. Оборудование для саун и бань – не исключение. По мнению шведов, чтобы соответствовать строгим национальным стандартам сауна должна быть:

– легко управляема (желательно одним нажатием кнопки);

– абсолютно безопасна;

– легко устанавливаема;

– ее микроклимат должен быть оптимальным для здоровья;

– все в ней должно радовать глаз.

Шведская фирма Tylo была создана в 1949 году. Сейчас в городе Хальмстад на юге Швеции построены три завода по производству саун и оборудования. Все компоненты саун – нагреватель, электронные панели, печи – производятся на одном предприятии.

Типовые шведские модели саун функциональны, добротны и при этом не похожи на кабины других марок. Это синтез деревенского стиля и архитектурных линий скандинавских городов. Сауны «Тилё» – современные сборные сауны, устанавливаемые в отапливаемом помещении. Они строятся по принципу перевернутого стакана из готовых теплоизолированных потолочных и стенных секции или бруса. Теплоизолированные панели – это готовые щиты, сделанные по принципу сэндвич-пакета: внутренняя и внешняя обшивка – из вагонки, а между ними – минеральное волокно-теплоизолятор. Шведы не применяют для теплоизоляции фольгу, считая, что она пересушивает древесину.

Готовые стены и потолок устанавливаются на цоколь из анодированного алюминия, а тот, в свою очередь, – на ровную готовую площадку. Для изготовления кабин шведских саун используется североевропейская медленно растущая ель. Древесина медленно растущей ели более плотная и обладает лучшими потребительскими качествами. После специальной вакуумно-термической обработки ее влажность не превышает 7 %.

Кроме североевропейской ели, шведская фирма Tylo использует для изготовления саун канадский кедр. Кедр не выделяет смолы, имеет приятный аромат, цвет – от золотистого до красноватого. Он легок и обладает хорошей влагоустойчивостью.

Для внутренней отделки в сауне широко применяется африканское дерево абаши. Из него делаются лавки, спинки, плафоны, карнизы и настилы на пол, так как его древесина пористая и нагревается медленно. Очень красиво и элегантно выглядит внутреннее убранство сауны из осины. Она обладает повышенной влагоустойчивостью, поэтому хороша для кабины, работающей в режиме сауны и русской бани.

Кабина может иметь стеклянные дверь, окно, но дерево преобладает. Природный цвет древесины и ее фактура играют важную роль в придании уюта интерьеру сауны.

Сауны комплектуются по принципу конструктора и собираются за несколько часов. Из 18 стандартных моделей кабин можно построить несколько десятков непохожих друг на друга саун. Продемонстрировать свой вкус может каждый: установить веранду, заменить стену в сауне на окно с красивыми вставками, выбрать один из пяти типов дверей, светильники. Форма типовой сауны может быть прямоугольной или со скошенным углом, размеры – от 1,25×1,25 м до 2,98×2,58 м.

Сауны Tylo поставляются 4 видов стандартной комплектации: Tylo Classic и Tylo Grand Luxe – из североевропейской ели, Tylo Ceder – из канадского кедра, Tylo Log – бревенчатая сауна из еловых бревен. В базовый комплект входят кабина сауны, нагреватель с комплектом камней, дверь, лавки, светильники, термометр, гигрометр.

«Тилё» изготавливает также сауны по индивидуальным проектам. Результат способен удовлетворить самого взыскательного заказчика.

Системы вентиляции и циркуляции воздуха – тоже несомненные достоинства саун «Тилё». Входное вентиляционное отверстие в сауне располагается под нагревателем, а выходное – строго по диагонали на противоположной от нагревателя стене или на потолке. При таком расположении принудительной вентиляции не требуется. Воздух не застаивается в верхней части сауны, а свободно циркулирует. Термический метод позволяет экономить электроэнергию, так как восходящие через нагреватель потоки воздуха ускоряют прогревание сауны.

Почитатели сауны «Тилё» живут в 74 странах мира. Среди них посетители Европейского Диснейлэнда и Городской сауны в Лейпциге, постояльцы отелей Ritz и Hilton. В Ватиканском дворце и Дворце Рэйнерс Княжества Монако любят посещать сауну по-шведски – басту. И хотя слово «сауна» пришло из финского языка, дворцы в Ватикане и Монако оборудованы шведской basty марки Tylo.

Все оборудование «Тилё» – сауны, аксессуары, нагреватели – можно приобрести в России, что и сделали многие известные спортивные клубы, отели, российские политики, бизнесмены, звезды театра и эстрады. Все они, как и королевские особы, «бастуют» в саунах «Тилё».

Сауны финской компании Harvia

Финская компания HARVIA изготавливает сборные кабины для сауны. Сегодня предлагается порядка 40 стандартных размеров различной комплектации и дизайна. Все кабины HARVIA выполнены по самым строгим стандартам. Для их производства используется только высококачественная экологически чистая древесина скандинавской сосны или ели, не подверженная влиянию высокой температуры и влаги. Прежде чем попасть на завод, дерево проходит тщательный отбор. Для изготовления саун выбирается только определенная часть ствола без смоляных карманов и с минимальным количеством сучков.

Полки и подголовники делаются из ненагревающегося африканского дерева абаши. Благодаря высокому уровню обработки всех деревянных деталей даже через несколько лет стены сауны остаются в идеальном состоянии.

Все сборные сауны HARVIA подразделяются на семь серий.

Включает в себя 12 моделей с квадратным основанием. Высота саун – 2 м (рис.80)

Комплектация:

Блоки из еловой или сосновой вагонки (толщина вагонки – 15 мм).

Защитное ограждение каменки.

Мосточки деревянные на пол.

Обработка профиля (округленная).

Светильник с деревянным абажуром.

Дверь с окном (25×120 см).

Деревянное ведро (4 л).

Полки.

Деревянный ковшик.

Настенная опора для спины.

Песочные часы.

Подголовники.

Термогигрометр.

Дверь можно выбрать по своему вкусу из четырех предлагаемых вариантов.

Рис. 80. Сауна Family 6 Carelia.

Включает в себя 14 моделей с прямоугольным основанием. Высота саун – 2 м. Кабины серии Club – идеальный вариант для общественных саун (рис.81)

Рис. 81. Сауна Club 3 Carelia.

Комплектация аналогична предыдущей.

Сауны этой серии напоминают традиционную баню давних времен (рис.82).

Кабины Country выполнены из бруса. Брус изготавливается из высококачественной скандинавской ели.

Рис. 82. Сауна Country.

Все сырье проходит предварительную обработку, что гарантирует бескомпромиссное качество саун. Используемый брус в равной степени сохраняет влажность сауны и обеспечивает естественный воздухообмен, создающий приятную атмосферу. Толщина бруса гарантирует долговечность стен сауны и обеспечивает необходимую степень теплоизоляции.

Тому, кто может установить сауну у себя в доме, на даче или в квартире, фирма «ИТС» готова оказать эту услугу быстро и квалифицированно. Она сама изготавливает то, что продает.

Сауны от «ИТС» любых размеров и на любой кошелек служат прекрасным дополнением к интерьеру, не говоря уже о том, что в них можно париться, мыться, отдыхать, встречаться с друзьями, в общем, совмещать приятное с полезным. Ведь древесный материал, с которым работают мастера фирмы, подбирается для саун именно с таким расчетом. Для внешней отделки имеется богатый выбор пород дерева. Внутри могут быть и осина, и липа, и кедр, и африканское дерево абаши, самое устойчивое к высоким температурам.

К каждому клиенту фирма подходит индивидуально и пока еще не построила двух одинаковых кабин. К кабинам прилагается различная банная мебель, которую вы можете выбрать и заказать по вкусу.

«ИТС» производит сауны двух вариантов – сборные и стационарные. Каждый из вариантов по-своему хорош, а главное, он будет идеально подогнан к стенам вашего жилища опытными мастерами. Три основные базовые модели могут быть снабжены красивыми дверями, которые вы тоже сможете выбрать сами из богатого ассортимента.

Многие понимают баню как место отдыха. Чтобы посидеть, отдышаться, чайку попить. В фирме и это предусмотрено. Комнаты отдыха, предбанники дополнят интерьер вашей домашней парилки.

«ИТС» сотрудничает с финской фирмой «Саунатек» (торговая марка «Helo»), которая поставляет свои высококачественные печи.

Эта сауна из скандинавской ели состоит из. отдельных элементов с отделкой.

Какую бы сауну Klafs 6000 вы ни выбрали (состоящую из отдельных элементов или цельную), в любом случае ваш выбор будет отвечать вашим потребностям. Не имеет также значения и то, где будет размещена ваша сауна: встроена ли в нишу, разместится ли на чердаке или в подвальном помещении – для сауны Klafs 6000 годится любое место. Ее можно поставить там, где вам удобно. И вы будете не просто посещать сауну, а париться и купаться с комфортом.

Сборка панельной сауны

Панельную сауну можно построить в любом проветриваемом помещении, предварительно выложив пол кафельной плиткой.

Например, прежде чем захламить подвал коттеджа или дачного дома, подумайте об использовании его для отдыха и расслабления.

Первый этап строительства сауны начинайте с установки вертикального каркаса из бруса. В случае, когда под сауну отводится не все помещение, а только его часть, строятся каркасные стены. С наружной стороны каркас бани обшейте сосновыми или еловыми досками, которые располагайте горизонтально, что обеспечивает жесткость здания. Применяют различные варианты сочленения досок. Углы бани, а также коробку двери и окна с внешней и внутренней стороны обшейте досками и наличниками. Для предохранения от гниения наружную стену покрывают олифой и окрашивают. На первом этапе установите дверь и сделайте электропроводку.

На втором этапе обеспечьте тепло– и пароизоляцию парилки. Для этого применяются различные утеплители, толщина которых зависит от их теплопроводности. Этот материал уложите в межпанельное пространство, затем закройте его полиэтиленовой пленкой, алюминиевой фольгой или пергамином для пароизоляции.

Рубероид или толь применять не следует, так как при нагреве от них исходит неприятный запах.

Особенно тщательно надо выполнять пароизоляцию в местах соединения потолка со стенами. Для этого при обшивке стен вверху оставляйте по 15–20 см пароизоляционного материала, который подогните при обшивке потолка.

Потолок обязательно закройте двойным слоем утеплителя. Для пароизоляции потолка применяют те же материалы, что и для стен.

На третьем этапе установите горизонтальный каркас из бруса меньшего сечения. Он понадобится для крепления вагонки и организации воздушного пространства между ней и пароизоляцией.

На четвертом этапе обшейте стены и потолок вагонкой со шпунтом не менее 8 мм, что позволит компенсировать неизбежное усыхание древесины в процессе эксплуатации сауны. При обшивке доски располагайте вертикально и плотно подгоняйте друг к другу, делая выборку в паз или четверть. Подшивку потолка сауны выполните строгаными досками толщиной 20–30 мм. Доски прибивайте к каждой балке двумя гвоздями длиной в 3–3,5 раза большей толщины доски.

Внутреннюю обшивку бани не окрашивают и не покрывают лаком, чтобы избежать выделения вредных веществ при нагреве, кроме того, краска не пропускает пар.

Затем установите полок. Скамьи и полок изготавливают из осины или березы.

На пятом этапе в построенную сауну установите печь-каменку необходимой мощности. При выборе мощности печи для небольших саун (объемом до 10 м3) можно руководствоваться следующим приблизительным соотношением: каждый кубометр объема требует 1 кВт мощности.

Сауна в ванной комнате

Для тех, у кого нет средств для покупки фирменной панельной сауны и кто не имеет дачного дома или коттеджа, мы предлагаем способ устройства разборной сауны в ванной комнате городской квартиры, в лоджии, на кухне. Верна русская поговорка: «Голь на выдумку хитра».

Для установки разборной сауны в ванной комнате площадью 2,3 м2 вам понадобится несколько щитов из вагонки, электроплита мощностью 2–3 кВт и металлическая коробка с камнями.

Предварительно следует поработать со стенами комнаты. Материал стен парилки должен обладать хорошими теплоизоляционными и теплоизлучающими свойствами. Он должен впитывать влагу, поддерживая постоянные температуру и влажность внутри помещения. Для создания сухого и жаркого микроклимата в вашей мини-сауне стены ванной комнаты закройте щитами из выдержанного и сухого дерева: сосны, ели, тополя, осины. Ими же изолируйте боковую часть ванны и умывальник. В качестве пароизолирующего слоя используют алюминиевую фольгу или полиэтиленовую пленку.
