Интерактивная доска: выбор, применение и рекомендации

5.3. Принцип работы беспроводного маркера

Внутри электромагнитной интерактивной доски имеется сетка токовых линий, создающая слабое высокочастотное электромагнитное поле. При излучении поля электрические импульсы с частотой более 100 раз в секунду поочередно пробегают по проводам сетки. Внутри маркера имеется резонансный контур, настроенный на частоту этих импульсов, создающих электромагнитное поле. В контуре маркера индуцируются электрические колебания, фаза которых зависит от местоположения маркера относительно координатной сетки токовых линий.

Электромагнитные интерактивные доски выпускают компании QOMO, GTCO Cal Comp, Promethean, Sahara Interactive, Returnstar Technology, Julong Educational Technology Co., Ltd.

На российском рынке популярны электромагнитные интерактивные доски IQBoard серии ET компании Returnstar Technology и IPBoard от Classic Solution и Julong Educational Technology Co., Ltd, компания Trace Board. Преимуществом электромагнитных досок является антивандальность и надежность конструкции, которая устойчива к механическим ударам и царапинам, т.е. электромагнитная доска может продолжать работать даже при наличии вмятин и сквозных пробоин. Электромагнитная доска обладает высоким быстродействием и, при рисовании не ощущается задержка. Присутствие маркера ощущается не только при непосредственном касании, но и рядом с поверхностью. К недостаткам следует отнести необходимость наличия специальных маркеров на батарейках типа ААА.

5.4. Лазерная технология

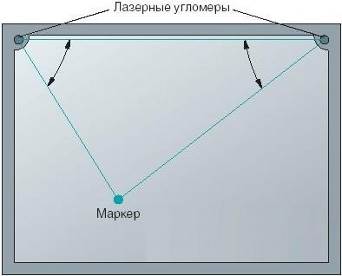

В интерактивных досках лазерной технологии используются два инфракрасных лазерных угломера. Как правило, лазерные угломеры размещаются по углам в верхней части доски. Зеркало угломера вращается с постоянной угловой скоростью. Инфракрасный луч угломера сканирует поверхность доски, переходя из одной ее точки к другой. Лучи инфракрасных лазеров отражаются от «воротничка» маркера и регистрируются фотодатчиками. Система запоминает угол поворота зеркала в момент фиксации отраженного блика. Затем на основании расстояния между угломерами и значений углов встроенный микропроцессор вычисляет координаты кончика пера. Для работы с лазерной интерактивной доской требуется использовать специальный маркер.

Для уменьшения ошибок позиционирования маркер следует держать перпендикулярно поверхности доски. Информация о нажатии на кнопки посылается в систему посредством ультразвука (для этого электронный маркер оснащается батарейкой) или сигнала какого-либо другого вида. Маркеры разного цвета и электронный ластик система различает по оптическим свойствам отражающего «воротничка». Основное достоинство лазерной интерактивной доски состоит в том, что сама доска может быть сделана из любого материала, в том числи из толстого стального листа. Недостаток лазерной интерактивной доски – случайное перекрытие луча лазера докладчиком, в результате чего процесс измерения координат может быть нарушен. На лазерную интерактивную доску можно навешивать плакаты и работать поверх них. Лазерные интерактивные доски выпускаются компанией PolyVision. Их производство является наиболее дорогим.

5.5. Ультразвуковая – инфракрасная технология

В интерактивных досках ультразвуковой и инфракрасной технологии, используются инфракрасные и ультразвуковые датчики, которые определяют положение электронного маркера. Электронный маркер испускает одновременно и инфракрасный свет, и ультразвук. Размещенные по углам доски инфракрасные датчики и ультразвуковые микрофоны принимают сигналы, и встроенная электронная система по разности времени их прихода вычисляет координаты маркера. Скорость выдачи информации в пределах 80 пар координат в секунду.

Электронный маркер работает от батарейки, как и электронный ластик. Основной недостаток ультразвуковой/инфракрасной доски состоит в том, что необходимо использовать специальный электронный маркер.

На случай, когда нужно «оцифровать» традиционную презентацию или лекцию, проводимую с использованием маркерной доски, предлагаются специальные насадки для обычных маркеров.

Интерактивные доски с использованием ультразвуковой – инфракрасной технологии выпускают компании Hitachi, Panasonic и Returnstar. Поскольку набор ультразвуковых микрофонов и ИК-датчиков с блоком преобразователя не зависит от вида, материала и размеров доски, он может быть исполнен в виде отдельного изделия, которое крепится к любой маркерной доске и настраивается под любые размеры рабочего поля. Подобные решения, предлагают компании Emkotech, Luidia, mimio и Quartet.

5.6. Плазменные технологии

Существуют и другие пока, что экспериментальные технологии, которые в будущем будут представлять интерес. Одна из таких технологий называется плазменной. Плазменные технологии – это еще один способ создания интерактивной поверхности.

Они представляют собой сенсорный слой, толщиной 1.5-2.5 см, превращающий обычную плазменную панель в интерактивное устройство. Выпускают интерактивные насадки по размеру большинства имеющихся в продаже панелей (диапазон от 32 до 60 дюймов).
