Aprender Illustrator 2020 con 100 ejercicios prácticos

009

Fondos de color: la cuadrícula de transparencia

POR DEFECTO, ILLUSTRATOR PRESENTA TODOS sus documentos con un fondo blanco. Este fondo se puede modificar aplicando colores básicos y personalizados. Sin embargo, es preciso escoger bien los colores de fondo para que no entorpezcan la visualización del resto de elementos, objetos y texto que compondrán la ilustración. Directamente relacionada con el fondo de las mesas de trabajo está la cuadrícula de transparencia, que se puede configurar con respecto a los objetos que forman parte de la ilustración.

IMPORTANTE

Debemos advertirle de que el tema del uso de colores es de suma importancia en Illustrator, sobre todo cuando se trabaja con finalidad de impresión. Por esta razón, dedicaremos varios ejercicios a la gestión del color más adelante en este libro, aunque, en realidad, se necesitaría un volumen entero para tratarlo con todo detalle.

1. Para llevar a cabo esta práctica vamos a trabajar sobre el documento creado en el ejercicio anterior. Vamos a activar la cuadrícula de transparencia que, además de servir para identificar las áreas transparentes de una ilustración, también se puede utilizar como fondo de color para el documento. Para ello, una vez activada, será preciso ajustarla. En el panel Propiedades, pulse sobre el tercero de los iconos de la sección Regla y cuadrículas. 1

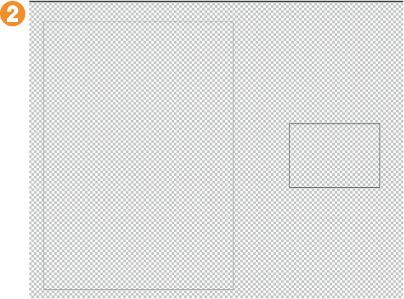

2. La cuadrícula de transparencia se sitúa por encima de las mesas de trabajo existentes. 2 A continuación, pulse sobre el botón Ajustar documento de la sección Acciones rápidas del panel Propiedades. 3

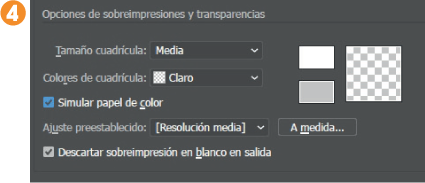

3. Así accedemos al cuadro de diálogo Ajustar documento, desde el cual podemos establecer algunas propiedades del documento actual, como el sangrado, las unidades utilizadas o las opciones de sobreimpresiones o transparencias. Estas son precisamente las que nos interesan. En este caso, vamos a aplicar un color de fondo que sustituya a la transparencia. Marque la opción Simular papel de color. 4

4. ¿Por qué trabajar con esta opción? Porque resulta muy útil en aquellos casos en que, una vez finalizado el proceso de diseño, sea preciso imprimirlo sobre una superficie de color. Vamos a elegir un color que actúe como fondo de nuestro documento. Para ello, despliegue el campo Colores de cuadrícula. 5

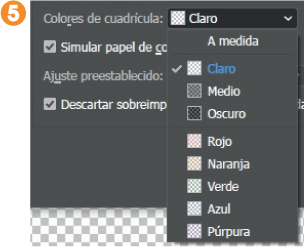

5. Illustrator proporciona tres ambientes distintos (Claro, Medio y Oscuro) y varios colores básicos predeterminados (Rojo, Naranja, Verde, Azul y Púrpura). Si ninguno de estos colores o ambientes le satisface, siempre puede generar usted el color personalizado que necesite. Para ello, pulse sobre la opción A medida de este menú.

6. De este modo se abre el cuadro de diálogo Color, en el cual puede elegir alguno de los colores básicos o insertar los valores oportunos para conseguir un color en concreto. Fíjese en que el color seleccionado por defecto es el blanco, cuyos valores en formato RGB son 255, 255, 255. En esta ocasión, como nuestra intención es mostrarle la utilidad de la cuadrícula de transparencia en color, elija cualquier tono que desee o, si lo prefiere, escriba los valores oportunos para designar un tono personalizado. Cuando termine, pulse Aceptar.

7. El color elegido aparece ahora en la primera de las muestras del cuadro Ajustar documento, al tiempo que se abre de nuevo el cuadro Color, en este caso para elegir el color de los cuadros más pequeños que forman la cuadrícula. Para conseguir un fondo de color sólido, elija el mismo color que ha escogido anteriormente, acepte el cambio en este cuadro y confirme el proceso en el cuadro Ajustar documento.

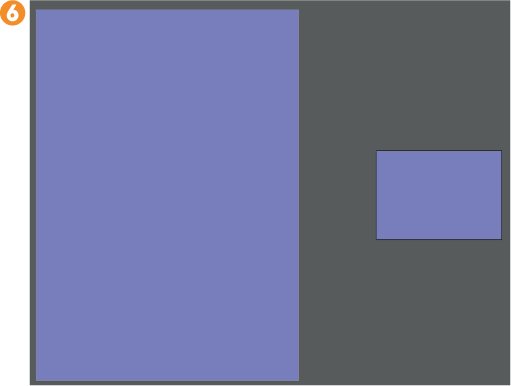

8. Ahora, la cuadrícula muestra los colores elegidos. Sin embargo, lo que nos interesa es visualizar las mesas de trabajo con ese color, sin la transparencia, ¿verdad? Para ello, pulse sobre el mismo icono que antes en la sección Reglas y cuadrículas del panel Propiedades y vea cómo, efectivamente, las mesas de trabajo muestran el color de fondo elegido. 6

010

Reglas, guías y cuadrícula

ILLUSTRATOR CUENTA CON UNA SERIE DE ELEMENTOS que ayudan al usuario a dibujar y a ubicar elementos en sus dibujos con total precisión: las reglas, las guías y la cuadrícula. Además de estos tres elementos, el programa dispone de las denominadas guías inteligentes, unas guías de ajuste temporales que aparecen al crear o manipular objetos o mesas de trabajo y que ayudan a alinear, editar y transformar objetos o mesas de trabajo en relación con otros objetos, otras mesas de trabajo o ambos. Trabajaremos con las guías inteligentes, que se encuentran activas por defecto, más adelante en este libro, cuando manipulemos los objetos insertados en nuestras ilustraciones.

1. Empezaremos este ejercicio con un algún documento abierto en el área de trabajo del programa. El panel Propiedades es la forma más cómoda y directa de gestionar tanto las reglas como las guías y la cuadrícula, pero sepa que también dispone de los correspondientes comandos en el menú Ver de la aplicación. Vamos a empezar con las reglas. Las reglas ayudan a colocar y medir con precisión los objetos. Para mostrarlas, pulse sobre el primer icono de la sección Regla y cuadrículas del panel Propiedades 1 o despliegue el menú Ver, pulse sobre el comando Reglas y elija Mostrar reglas.

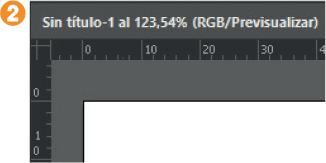

2. Las reglas horizontal y vertical aparecen en el documento. El origen de la regla (representado con el número 0) se encuentra por defecto en la esquina superior izquierda de la ventana de la ilustración, 2 pero sepa que puede ubicar este punto de origen en otro lugar del documento mediante la técnica de arrastre, pulsando sobre la intersección entre las dos reglas Las unidades de medida por defecto en Illustrator son milímetros y puntos (un punto es igual a 0.3528 milímetros, como puede comprobar en la sección Preferencias del panel Propiedades. 3 Si lo necesita, puede cambiar el valor de esta equivalencia desde allí.). Illustrator nos permite cambiar las reglas y usar las mismas en todas las mesas de trabajo o, por el contrario, emplear diferentes en cada una de ellas. Para poder comprobar este aspecto, cree una nueva mesa de trabajo en el documento actual (si su documento ya tiene más de una mesa de trabajo, pase al punto siguiente).

3. Ahora, seleccione de forma consecutiva las mesas de trabajo existentes y compruebe que las reglas cambian su punto de origen para cada una de ellas. 4

4. A continuación, despliegue el menú Ver, haga clic sobre el comando Reglas y elija la opción Cambiar a reglas globales. Compruebe que, al seleccionar por separado las mesas de trabajo, el punto de origen se mantiene igual para cada una de ellas.

5. Usted decide en cada situación cuál es la opción que necesita. Cuando necesite restablecer el ajuste de las reglas en las mesas de trabajo, despliegue de nuevo el menú Ver y, dentro del comando Reglas, pulse sobre la opción Cambiar a reglas de la mesa de trabajo.

6. El programa también le permite modificar las unidades para medidas generales de trazo y de texto. Para ello, haga clic sobre el botón Preferencias del panel Propiedades y, en el cuadro de diálogo del mismo nombre, elija la categoría Unidades en el panel de la izquierda.

7. Las opciones Trazo y Tipo se encuentran establecidas en puntos y la opción Generales se presenta por defecto en milímetros. 5 En este caso, y para que la manipulación de medidas sea más sencilla, cambie tanto la opción Trazo como la opción Tipo a milímetros y pulse el botón OK para aceptar los cambios.

8. Sepa que también puede cambiar la unidad de medida general pulsando con el botón derecho del ratón sobre una de las reglas y eligiendo la unidad deseada del menú contextual que se despliega. Como ve, las reglas son totalmente manipulables por el usuario. Veamos ahora cómo utilizar las guías de Illustrator, gracias a las cuales podremos alinear texto y objetos gráficos. Cuando se activan las reglas del documento, se activan también las guías, que no se visualizan hasta que se aplican al documento. Vamos a probarlo. Haga clic sobre la regla vertical y, sin soltar el botón del ratón, arrastre hasta situar el puntero en el centro aproximado del documento; haga lo mismo desde la regla horizontal para situar en el documento una guía horizontal. 6

9. Las guías se muestran con una línea continua de un color predeterminado, características estas que usted puede modificar si lo desea desde el cuadro de preferencias, concretamente, en la sección Guías y cuadrícula. Desde el panel Propiedades puede ocultar las guías existentes, sin eliminarlas, pulsando el primero de los iconos de la sección Guías. De hecho, este icono se activa de forma automática cuando se ubican guías en el documento. El segundo de los iconos permite bloquear las guías existentes para que no las desplacemos de forma involuntaria y el tercero, activo por defecto, permite el trabajo con las imprescindibles guías inteligentes, de las que hablaremos más adelante en este libro. Si lo que desea es eliminar las guía definitivamente, deberá elegir la opción Borrar guías del comando Guías del menú Ver.

10. No queremos terminar este ejercicio sin hablar muy brevemente sobre la cuadrícula, puesto que se trata también de un elemento muy útil para alinear y colocar objetos con precisión. Para mostrar la cuadrícula, deberá pulsar sobre el segundo de los iconos de la sección Regla y cuadrícula del panel Propiedades. 7 Sepa que también puede gestionar las características de este elemento desde el cuadro de preferencias del programa.

011

Guardar ilustraciones en formato de Illustrator

LOS FORMATOS, DENOMINADOS “NATIVOS”, en que puede guardarse una ilustración realizada con Illustrator son cinco: AI, PDF, EPS, FXG y SVG. Estos formatos básicos son los que permiten guardar todos y cada uno de los datos del programa, así como las mesas de trabajo. Los formatos EPS y FXG permiten, además, guardar cada mesa de trabajo de un mismo documento como un archivo independiente. Además de guardar las ilustraciones realizadas en el programa, Illustrator también permite exportarlas a otros formatos de archivo para poder abrirlas en otras aplicaciones. En estos casos, los formatos de los archivos exportados se denominan no nativos, porque si vuelven a abrirse en Illustrator, el programa no podrá recuperar todos los datos.

IMPORTANTE

Como novedad de la versión de Illustrator 2020, lanzada en noviembre de 2019, el programa presenta la función de guardar y exportar en segundo plano. ¿Qué significa esta función? Que mientras el almacenamiento de un archivo de Illustrator está en proceso, usted puede seguir trabajando, puesto que este proceso se lleva a cabo en segundo plano. De forma predeterminada, Illustrator 2020 guarda y exporta los archivos en segundo plano, pero si por alguna razón desea desactivar esta opción sepa que puede hacerlo desde la sección Manejo de archivos y portapapeles del cuadro de preferencias del programa (opciones Guardar en segundo plano y Exportar en segundo plano).

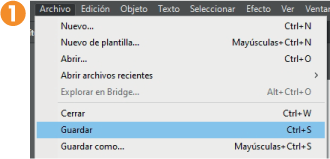

1. En este ejercicio le mostraremos cómo almacenar sus ilustraciones en Illustrator y qué aspectos debe tener en cuenta en el momento de hacerlo. Imagine que ha creado un documento nuevo y ha estado trabajando en él. Para poder guardar los cambios en formato de Illustrator, despliegue el menú Archivo y pulse el comando Guardar. 1 También puede pulsar la combinación de teclas Ctrl + S.

2. En el cuadro de diálogo Guardar como, deberá elegir la ubicación para la ilustración y el formato (el formato AI es el que aparece seleccionado por defecto). 2 Asigne también un nombre a su archivo y pulse el botón Guardar.

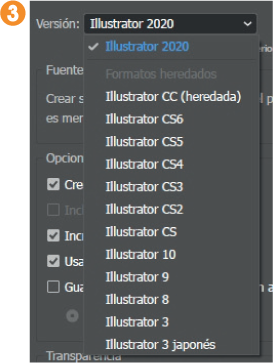

3. Se abre el cuadro de diálogo Opciones de Illustrator, que nos permite establecer ciertas preferencias en el momento del almacenamiento. Entre estas preferencias se encuentra la versión de Illustrator con la cual será posible abrir la ilustración. 3 Como los formatos heredados no admiten todas las funciones de la versión actual de Illustrator, es muy importante elegir bien esta opción, puesto que podrían perderse datos en el momento del almacenamiento. Para evitarlo, es recomendable que consulte la información que aparece en la parte inferior de este cuadro al seleccionar la versión compatible.

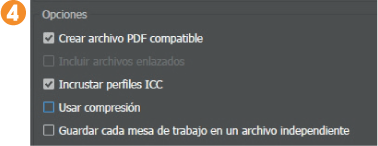

4. Las opciones Crear archivo PDF compatible, Incluir perfil ICC y Usar compresión se encuentran marcadas por defecto. La primera de ellas guarda una versión en PDF de la ilustración y es ideal para poder abrirla en otras aplicaciones de Adobe; la segunda crea un documento de gestión de color, también necesario para evitar problemas en el momento de abrir el archivo en otras ubicaciones, y la tercera comprime los datos de PDF en el archivo. Debemos advertirle de que este proceso de compresión puede ralentizar, y mucho, el proceso de almacenamiento (entre 8 y 15 minutos), por lo que, si usted cree que dicho proceso va muy lento, es recomendable que desactive esta opción. 4

5. La opción Guardar cada mesa de trabajo en un archivo independiente también es una buena opción si desea tener todas sus mesas guardadas por separado. De todas maneras, debe saber que el programa genera también un documento maestro con todas las mesas de trabajo juntas. En el caso de marcar esta opción, sepa que puede elegir incluso un rango de mesas concretas. 5

6. Las opciones referentes a la transparencia, habilitadas solo si se ha seleccionado una versión de Illustrator anterior a la 9.0, determinan lo que ocurre con los objetos a los que se les han aplicado transparencias. Una vez haya elegido las opciones en este cuadro, pulse el botón OK para guardar, ahora sí, la ilustración.

7. El proceso de almacenamiento se refleja en forma de porcentaje en la pestaña del documento. 6 Además, si el almacenamiento en segundo plano se encuentra activado, podrá ver y comprobar el progreso en la Barra de menús, pulsando sobre el marcador de progreso que aparece junto al conmutador de espacios de trabajo 7. Cuando finaliza, el nombre asignado en el cuadro Guardar como aparece ya en la pestaña y, a su lado, el modo de color de la ilustración y el modo de visualización activo. 8

012

Trabajar con la herramienta Selección

PARA PODER MODIFICAR LOS OBJETOS existentes en una ilustración de Illustrator, es imprescindible seleccionarlos previamente. El usuario dispone de distintos métodos para seleccionar objetos o partes de ellos: el modo de aislamiento, el uso de capas y las distintas herramientas y los distintos comandos de selección. En este ejercicio trabajaremos con la herramienta de selección más básica: la herramienta Selección.

IMPORTANTE

El modo de aislamiento es otra manera de seleccionar objetos o elementos concretos de una ilustración. Gracias al aislamiento, es posible modificar un objeto sin miedo a “manipular” de forma involuntaria el resto. Para poner en modo de aislamiento un objeto, sencillamente hay que hacer doble clic sobre él. La pantalla quedará atenuada para todo el contenido de la ilustración excepto para el objeto indicado. Además, aparece una barra de control con una ruta que nos indica en todo momento sobre qué elemento se está trabajando.

1. Para llevar a cabo esta práctica, le instamos a que abra la ilustración Cohete.ai que encontrará entre el material adicional de este libro, el cual puede descargar desde la página web de Marcombo. La selección básica se lleva a cabo con la herramienta Selección, la primera del panel Herramientas. 1 Asegúrese de que dicha herramienta está activa y haga clic sobre el fondo del dibujo.

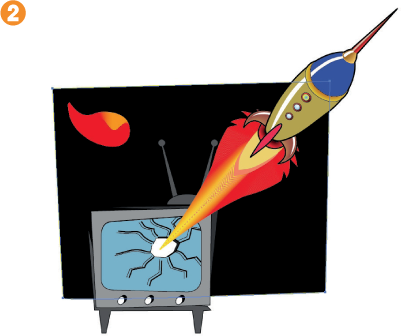

2. Alrededor del objeto aparecen una serie de tiradores para indicar que, efectivamente, está seleccionado. 2 Estos tiradores sirven para aumentar o disminuir el tamaño del objeto y modificar su dirección, como se mostrará más adelante. Compruebe además que en el panel Propiedades se reflejan ahora las características de este objeto. Deseleccione el objeto, o bien pulsando la tecla Escape, o bien haciendo clic en una zona libre del documento.

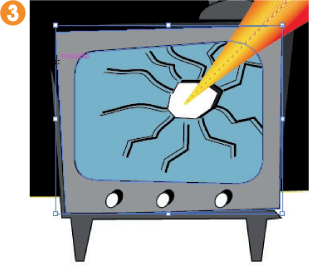

3. Cuando un objeto se encuentra seleccionado y usted pulsa sobre otro, el primero se deselecciona. Compruébelo. Haga clic sobre la parte de la pantalla de televisión de color azul y, tras comprobar que queda seleccionada, pulse sobre la parte de color gris del mismo objeto. 3

4. Ahora imagine que realmente le interesa que ambas partes del objeto permanezcan seleccionadas a la vez. La selección múltiple resulta muy útil cuando se desea transformar varios objetos a la vez. Para ello, pulse la tecla Mayúsculas y, sin soltarla, haga clic de nuevo sobre la pantalla rota del televisor.

5. Ahora ambas formas están seleccionadas. 4 Además de estar ambas rodeadas por un trazo de color azul (los tiradores muestran la zona de selección común) que nos indica que están seleccionadas, el panel Propiedades muestra en la parte superior el texto Varios objetos. 5 Para deshacer la selección, haga clic de nuevo en una zona libre del documento.

6. En ocasiones, necesitará seleccionar todos los elementos de una página. Si son muchos, hacerlo de forma individual con la tecla Mayúsculas pulsada le llevaría un tiempo excesivo. Para resolver este problema, puede, o bien utilizar la técnica de arrastre alrededor de todos los objetos que desee seleccionar, o bien el comando adecuado del menú Selección. Probemos una y otra técnica. Haga clic en la parte superior izquierda del lienzo, sobre el fondo de color blanco, y, sin soltar el botón del ratón, arrastre en diagonal hasta la parte inferior derecha del lienzo, de manera que englobe todos los objetos de la ilustración. Cuando suelte el botón del ratón, todos los objetos incluidos en ella quedarán seleccionados. 6
