El gran libro de 3ds Max: bases, modelado, texturizado y render

PRÁCTICA

Active una de las opciones de cualquier menú Quad y compruebe que esta queda destacada al volver a acceder a dicho menú. Acceda a la ficha Quads del cuadro de personalización de la interfaz del programa y añada un separador entre dos acciones de cualquiera de los menús Quad. Devuelva el menú Quad a su estado inicial y consulte las opciones avanzadas que proporciona el programa para estos elementos.

2.5 Sistema de coordenadas

3ds Max es un programa de creación que permite elaborar magníficos objetos y espectaculares escenas en tres dimensiones. Estos dibujos se desarrollan sobre unos visores correspondientes a las tres vistas diédricas fundamentales, esto es, alzado, planta y perfil, y a una vista en perspectiva. En los cuatro visores se trabaja utilizando el sistema de coordenadas convencional, en el que, como ya sabe, la letra X corresponde a la coordenada horizontal, la letra Y a la vertical y la letra Z a la profundidad. En la esquina inferior izquierda de cada uno de los visores puede ver, identificados por diferentes colores, estos tres ejes de coordenadas.

1. En el siguiente ejercicio vamos a mostrarle cómo se desplaza el objeto de la sencilla escena denominada lec 2.5.max, que encontrará en la zona de descargas de nuestra página web. Si desea utilizar un archivo propio o crearlo directamente, no dude en hacerlo. En 3ds Max se trabaja siempre utilizando como base de cualquier creación o transformación del sistema de coordenadas. Observe que en la esquina inferior izquierda de cada uno de los visores están representados estos tres ejes: X, Y y Z. En primer lugar, vamos a comprobar cómo, al seleccionar un objeto con la herramienta Select and move aparece sobre este, en todos los visores, el llamado gizmo de movimiento, constituido por los tres ejes de coordenadas. Haga clic sobre la herramienta mencionada, representada en la barra de herramientas Main Toolbar por dos flechas que se cruzan formando un aspa y, a continuación, pulse sobre el objeto en el visor Perspective para seleccionarlo.

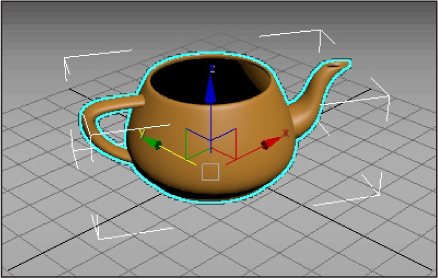

2. Automáticamente aparecen sobre el objeto tres flechas que corresponden, como hemos dicho, a los ejes de coordenadas. Observe que, además de los ejes de coordenadas, el gizmo de movimiento muestra también unas zonas resaltadas de color amarillo que se denominan asas de plano y caja. Estas asas permiten limitar el desplazamiento sobre el plano seleccionado. Aunque trataremos el movimiento de objetos más detalladamente en una lección posterior, debe tener en cuenta que, para trasladar un objeto, puede utilizar el método de arrastre o bien insertar los valores correspondientes en el cuadro Move Transform Type-In, al que se accede pulsando con el botón derecho del ratón sobre la herramienta Select and move. Haga clic sobre la punta de flecha de color rojo, correspondiente al eje de coordenadas X, el horizontal, y, sin soltar el botón del ratón, arrastre aproximadamente un centímetro hacia la derecha.

3. A medida que ha ido arrastrando el eje, ha podido comprobar que, además de en el visor seleccionado, el objeto se desplazaba también en los visores Top y Front. Lógicamente, dependiendo del tipo de movimiento que se efectúe o, mejor dicho, del eje de coordenadas sobre el que se desplace el objeto, el movimiento se apreciará en unos o en otros visores. Al igual que ocurre con el resto de elementos de la interfaz de 3ds Max, también los gizmos pueden personalizarse a gusto del usuario desde los cuadros Customize User Interface o bien Preference Settings. Si en algún momento necesita aumentar o disminuir las dimensiones del gizmo, utilice las teclas + y - de su teclado alfanumérico. Veamos un ejemplo: para aumentar el tamaño del conjunto de ejes de coordenadas del gizmo, pulse dos veces la tecla con el signo + situada junto a la tecla Retorno de su teclado alfanumérico.

4. Como ve, el tamaño del gizmo aumenta de forma considerable para que pueda trabajar con mayor comodidad cuando lo necesite. Esta herramienta ha evolucionado sustancialmente a lo largo de las diferentes versiones del programa y, como ha podido comprobar, su función consiste en marcar los direccionamientos del movimiento sobre el plano seleccionado. Sin embargo, existe una barra de herramientas con la que usted puede restringir el desplazamiento a los ejes que indique: la barra Axis Constraints. Para abrirla, haga clic con el botón derecho del ratón en una zona libre de la barra de herramientas Main Toolbar y seleccione dicha opción.

5. Aparece así a modo flotante la barra de herramientas Axis Constraints, en la cual puede seleccionar el eje o plano sobre el que desea que se desplace el objeto. El penúltimo de los comandos de esta barra incluye todas las combinaciones de planos que se pueden seleccionar. Veámoslo. Haga clic sobre la pequeña punta de flecha que aparece en el comando XY de esta barra de herramientas y mantenga pulsado el botón durante unos segundos para ver qué opciones se incluyen en este pequeño menú.

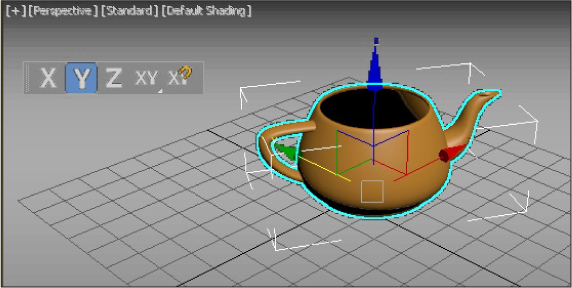

6. Ahora vamos a comprobar que, al seleccionar un eje en esta barra de herramientas, este se activa también en los visores del área de trabajo, donde se muestra de color amarillo. Haga clic sobre el botón que muestra la letra Y correspondiente a la opción Transform Gizmo Y Constraint.

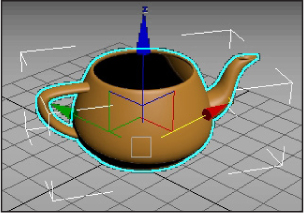

7. Como puede ver, en los visores en que el eje de coordenadas vertical es visible, este se ha seleccionando mostrándose de color amarillo. Ahora, en el visor Perspective, haga clic sobre la punta de flecha correspondiente al eje Z, el de color azul, y compruebe que este se activa de manera automática en la barra de herramientas Axis Constraints.

8. Antes de acabar, veremos cómo se puede desplazar un objeto introduciendo los valores pertinentes en la barra de coordenadas, situada en la parte inferior de la ventana del programa. Debe saber que el cuadro informativo de la derecha de esta barra nos informa del espaciado entre cuadrículas, mientras que el de la izquierda lo hace del número de objetos seleccionados. Inserte el valor 6 en el campo Y de la barra de coordenadas, y el valor -45 en el campo X.

9. Efectivamente, la situación del objeto ha variado en tres de los visores. (Si lo necesita, vea la imagen adicional 2.5-1.jpg.)

PRÁCTICA

Use la herramienta Select and move para desplazar un objeto en sus tres ejes. Si lo necesita, aumente el tamaño del gizmo de movimiento. Acceda a la barra de herramientas Axis Constraints y compruebe que, al activar cualquiera de los ejes en ella, se activa su correspondiente en el gizmo de movimiento y viceversa. Desplace ahora un objeto usando la barra de coordenadas.

2.6 Visores o Viewports

Los cuatro paneles en que se divide por defecto el área central de la interfaz de 3ds Max se denominan visores. En ellos se desarrollan y se visualizan los objetos y se muestran diferentes vistas diédricas (alzado, planta y perfil) y una vista en perspectiva de la escena. El visor resaltado en color amarillo es el que está activo; para pasar de uno a otro, simplemente se debe pulsar sobre el que interesa activar.

Aunque las condiciones en que se presentan los visores generalmente son las más apropiadas para empezar a trabajar, el usuario puede modificar algunas de sus características. Para ello, se debe acceder al cuadro de diálogo Viewport Configuration. Como comprobaremos a continuación, este cuadro contiene varias fichas que permiten personalizar algunos aspectos de los visores; normalmente, la configuración que hace referencia a la disposición y al formato de los visores es la que más se utiliza.

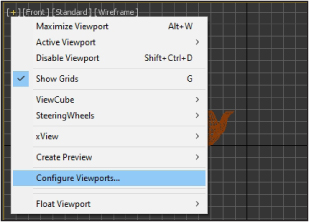

1. En este ejercicio aprenderá a cambiar la configuración de los visores. Para acceder al cuadro Viewport Configuration, pulse en el signo + de las etiquetas de cualquiera de los visores y elija la opción Configure Viewports.

2. Se abre de este modo el cuadro que nos interesa, en el que se pueden configurar algunos atributos que controlan el trabajo con visores. El cuadro se compone de ocho fichas, aunque debe tener en cuenta que este número puede ampliarse hasta diez si está utilizando controladores antiguos, como Direct3D y OpenGL. En el caso de que esté utilizando el controlador de pantalla Nitrous, predeterminado en esta versión del programa, la primera ficha del cuadro de personalización es Display Performance, desde la cual es posible ajustar la visualización progresiva y los métodos de degradación adaptativa en los visores. Por defecto, la opción Improve Quality Progressively se encuentra activada y, gracias a ella, la calidad del visor mejora gradualmente. Podríamos pensar en la forma en que tiene el renderizador Quicksilver Hardware de renderizar las escenas, es decir, mediante iteraciones. En cualquier caso, es conveniente mantener las opciones que se muestran seleccionadas por defecto puesto que, al aplicar nuevos factores, la velocidad de cálculo de las operaciones que realiza el programa para la presentación puede verse afectada considerablemente. Pulse sobre la pestaña Background.

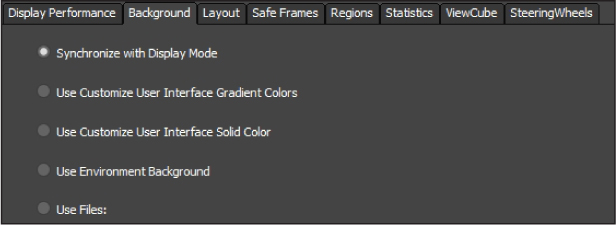

3. El visor Perspective muestra de manera predeterminada un fondo degradado de gris oscuro a gris claro que el usuario puede personalizar, como veremos más adelante, desde la ficha Colors del cuadro Customize User Interface. Desde la ficha Background, como ve, es posible cambiar el fondo por un color sólido, por la luz ambiental o incluso por una imagen de archivo que tengamos almacenada en el equipo. Por defecto se encuentra activada la opción Synchronize with Display Mode, mediante la cual el modo en que se visualize el fondo de los visores depende del color seleccionado para el entorno. De no ser así, el programa utilizará automáticamente el fondo especificado en el panel Environment.

4. La opción Use files puede resultar interesante en aquellos casos en que el contenido de la escena deba mostrarse sobre algún tipo de fondo especial o bien haya que elegir un color concreto para un objeto. También puede ser útil para hacer que aquellos objetos dibujados en 3ds Max coincidan con los que aparecen en una imagen digitalizada. En cualquier caso, dicha imagen deberá estar almacenada en su equipo y podrá decidir si mostrarla en todos los visores o solo en uno de ellos. Cuando ya no necesite más la imagen como fondo del visor, puede devolver el aspecto original de este elemento con la opción Use Customize User Interface Gradient Colors del cuadro de personalización.

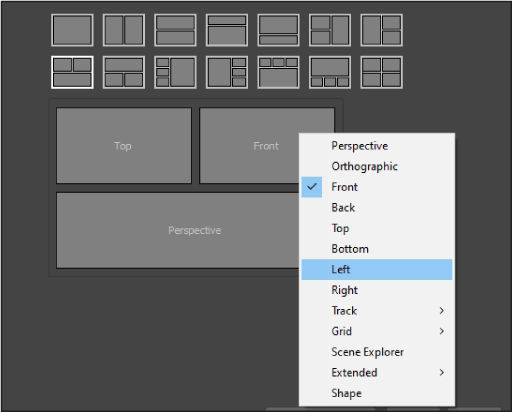

5. Pasemos a la siguiente pestaña, denominada Layout y desde la cual es posible cambiar la disposición en que se presentan los visores. Elija un diseño de los proporcionados y, en la disposición de ejemplo, asigne el visor que deberá mostrarse en cada espacio. ¿Cómo? Pulsando con el botón derecho del ratón sobre cada espacio y eligiendo el visor que le interese.

6. La pestaña Safe Frames permite configurar parámetros y opciones de establecimiento de zonas de seguridad para que la representación final sea lo más correcta posible y se eviten defectos en la salida cuando se renderiza una animación. Como la animación en 3ds Max no se contempla en este volumen, no nos detendremos en esta característica. Por su parte, en la pestaña Regions puede definir los tamaños de selección en el caso de las opciones de renderizado Blowup Region y Sub Region. La principal diferencia entre estas dos regiones es que la subregión muestra la ventana de renderización en negro excepto en la zona especificada, mientras que la región muestra la renderización ocupando la ventana completa. También desde aquí es posible configurar un visor virtual (Virtual Viewport), el cual muestra la parte del visor que se encuentra dentro del rectángulo de color blanco que aparece. Puesto que estudiaremos el proceso de renderización más adelante, tampoco veremos con mayor detalle el contenido de esta ficha.

7. En la pestaña Statistics, usted puede obtener distinta información acerca de la configuración del objeto seleccionado en pantalla, información referente al recuento total o por selección de vértices, lados, figuras geométricas, etc. Se trata de un contenido del todo recomendable en aquellos casos en que la escena se encuentre repleta de objetos.

8. Las dos fichas restantes, ViewCube y SteeringWheels, permiten configurar las preferencias para las herramientas de navegación. Puesto que en otra lección conoceremos a fondo estas dos herramientas, salga del cuadro ViewPort Configuration pulsando el botón Cancel.

9. Cabe decir que, generalmente, la ficha más empleada del cuadro Viewport Configuration suele ser la que hace referencia al formato de los visores. Antes de acabar esta lección, le mostraremos que, a través del menú de las etiquetas de los visores, también puede realizar algunas modificaciones importantes, y veremos cómo se pueden cambiar los colores del degradado de fondo de los visores. Active el visor Front pulsando sobre él y haga clic sobre la etiqueta con su nombre.

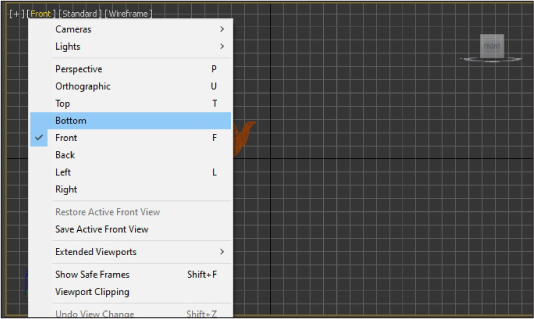

10. Imagine por un momento que la vista que le ofrece esta ventana no le resulta útil para el objeto que está dibujando y prefiere obtener otra. Para ello, puede utilizar las opciones de este menú. (Si ha añadido luces y cámaras a su escena, también podrá activarlas a modo de visor.) Pulse sobre la opción Bottom.

11. Automáticamente el visor cambia y pasa a ser el que ha seleccionado. Del mismo modo, utilizando los menús de las etiquetas de los visores puede mostrar u ocultar la cuadrícula y modificar el modo en que se muestran los objetos creados, entre otras acciones. Desharemos el cambio de vista que acabamos de realizar para que el área de trabajo se muestre tal y como aparecía al principio. Abra el menú Views y pulse sobre la opción Undo View Change.

12. Despliegue ahora el menú Customize y pulse sobre la opción Customize User Interface.

13. Veremos cómo cambiar la combinación de colores del degradado de fondo que se muestra en 3ds Max en el visor Perspective. Tras seleccionar este visor, active la ficha Colors y asegúrese de que la opción Viewports está seleccionada en el campo Elements.

14. Desplácese por la lista de elementos de los visores y compruebe que existen dos relativos al degradado predeterminado del visor Perspective: Viewport Gradient Background Bottom y Viewport Gradient Background Top. Seleccione el primero de ellos.

15. Como sabe, el degradado que se muestra de manera predeterminada en el visor Perspective va de un tono casi negro en la parte superior a un gris más claro en la inferior. Vamos a cambiar estos colores por otros más claros. Pulse en la muestra gris oscuro del campo Color correspondiente al elemento Viewport Gradient Background Bottom.

16. Aparece así el cuadro Color Selector, donde elegiremos el primer tono del degradado, el de la parte inferior del visor. Seleccione un tono amarillo pálido y pulse OK para confirmarlo.

17. Elija ahora el elemento Viewport Gradient Background Top y pulse sobre su correspondiente muestra de color para acceder al selector de color.

18. Ya ve que en este cuadro, además de elegir el tono que desee en el espectro de colores, puede jugar con la saturación y el matiz del tono elegido hasta dar con la muestra deseada. Inserte valores concretos o bien deslice los tiradores para ir ajustando el color deseado. Configure un color casi blanco y, cuando termine, confirme esta acción.

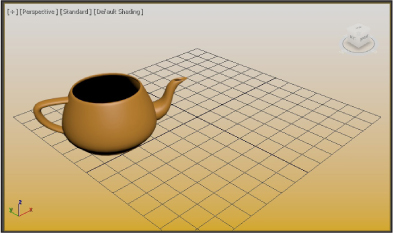

19. Una vez establecidos los dos nuevos colores para el degradado de fondo, compruebe el efecto que se consigue pulsando el botón Apply Colors Now.

20. Ya lo ve, puede ir cambiando el aspecto de los visores siempre que lo necesite, dependiendo del tipo de trabajo y de contenido que esté creando. En el ejercicio siguiente conocerá la barra Viewport Layouts, con la cual también puede jugar con la disposición de los visores en el área de trabajo. Pulse el botón Reset de la parte inferior del cuadro de personalización para restablecer la configuración de colores predeterminada y confirme que desea revertir a los colores originales pulsando el botón Sí del cuadro de diálogo que aparece en pantalla. Para acabar, cierre el cuadro Customize User Interface.

PRÁCTICA

Acceda al cuadro Viewport Configuration y cambie el formato de los visores. Utilizando el menú de la etiqueta adecuada de uno de ellos, cambie la vista que muestra por otra y deshaga el cambio realizado. Después, acceda al cuadro de configuración de la interfaz de usuario y cambie los colores del degradado de fondo del visor Perspective.

2.7 Gestionar la disposición de los visores

La barra Viewport Layouts permite almacenar en una escena diferentes diseños de los visores, incluyendo ventanas extendidas, y cambiar entre ellos con un simple clic de ratón. La pestaña se encuentra por defecto en posición vertical a la izquierda del explorador de escenas e incluye inicialmente la configuración predeterminada, la de los cuatro visores. Es posible ocultar esta barra, cambiar su ubicación y convertirla en flotante, así como añadirle nuevas configuraciones de visores según nuestras necesidades. La capacidad de activar con un único clic las distintas configuraciones puede acelerar extremadamente nuestro flujo de trabajo.

1. Como sabe, la disposición de los visores predeterminada es de cuatro, todos con el mismo tamaño. En el ejercicio anterior ya hemos tenido ocasión de comprobar qué otros diseños presenta el programa, en ese caso, desde el cuadro de configuración. Ahora veremos cómo cambiar esta disposición de los visores desde la barra Viewport Layouts. Pulse el botón de punta de flecha situado sobre la miniatura de los visores en la mencionada barra.

2. La barra muestra la ficha Standard Viewport Layouts, en la cual se listan 12 configuraciones predeterminadas más. Vamos a personalizar y a guardar la que muestra un único visor, puesto que a lo largo de este libro trabajaremos a menudo con ella. Pulse sobre la primera miniatura.

3. El área de trabajo cambia por completo y ahora muestra únicamente un visor que, por defecto, corresponde al visor Top. Observe que la nueva configuración se añade a la barra Viewport Layouts, para que pueda ir alternando entre esta y la otra solo pulsando sobre ellas. Lo que haremos a continuación será cambiar el visor Top por el visor Perspective y guardaremos la nueva configuración personalizada. Pulse en la etiqueta Top de ese visor y elija la opción Perspective.

4. Cambiaremos también el estilo de visualización en este visor. Pulse en la etiqueta Wireframe y seleccione la opción Default Shading. (Si lo desea, vea la imagen adicional 2.7-1 para comprobar el nuevo aspecto del área de trabajo.)

5. En un ejercicio posterior veremos cómo cambiar la perspectiva desde la herramienta de navegación ViewCube. Por el momento, y una vez establecidas las características de la nueva configuración, procederemos a guardarla como predeterminada. Para ello, pulse con el botón derecho del ratón sobre la correspondiente miniatura en la barra Viewports Layout.

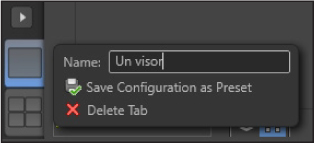

6. En el cuadro que aparece podemos asignar un nombre a la nueva configuración, guardarla como predeterminada y borrarla. Escriba en el campo Name el término Un visor, por ejemplo, y pulse el botón Save Configuration as Preset.

7. De este modo, cada vez que un usuario abra este archivo en cualquier equipo, dispondrá de estas dos configuraciones de visores, entre las que podrá alternar fácilmente. Para volver a la configuración predeterminada, pulse sobre su correspondiente miniatura en la barra Viewport Layouts.

PRÁCTICA

Abra cualquier escena de 3ds Max que tenga almacenada en su equipo y use la barra Viewports Layout para cambiar la distribución de los visores por alguna de las predeterminadas. Personalice la distribución elegida cambiando un visor por otro y un estilo visual por otro, y guárdela en la barra Viewports Layout para poder activarla rápidamente.

2.8 El modo 2D Pan Zoom

3ds Max presenta entre sus características en los visores un modo de visualización denominado 2D Pan Zoom. La ventaja que presenta este modo es que es posible mover la escena o aplicar un zoom sin necesidad de renderizar la ventana. La principal finalidad es, pues, inspeccionar y editar partes de una escena fuera del marco de renderización, y se presenta especialmente útil cuando se trabaja en un visor en perspectiva o desde el punto de vista de una cámara junto con la función Perspective Match. La característica Perspective Match utiliza una imagen de fondo o un fondo artístico en la escena para orientar la cámara de manera que su posición y su punto de vista coincidan con la perspectiva de la imagen.
