1. Способ глубокого сверления на токарном станке

Авторское решение задачи «с уводом» простыми средствами

Мало что демонстрирует скрытую сложность обработки металла так наглядно, как задача глубокого сверления. На первый взгляд, что сложного: берём сверло – и вперёд. Но как только длина отверстия начинает приближаться к 10 диаметрам сверла, физика напоминает о себе.

Проблема: увод сверла

Классические условия сверления на токарном станке – сверло зажимается в задней бабке, а вращение осуществляет заготовка, закреплённая в шпинделе. Всё работает, пока глубина отверстия не превышает разумный предел. При удлинении сверлильного инструмента более чем на 10 его диаметров, даже самое качественное, жёсткое сверло начинает изгибаться и «уходить» в сторону – отверстие теряет осевую прямолинейность.

И это связано не с кривыми руками оператора, а с неравномерным распределением осевых усилий, микровибрациями, упругими отклонениями и отсутствием естественной центровки – особенно если сверло не вращается.

Инженерный принцип

Чтобы устранить увод и получить качественное глубокое отверстие, необходимо соблюсти всего три инженерно простых, но крайне важных условия:

1. Использовать достаточно длинное и жёсткое сверло;

2. Обеспечить его вращение (пусть даже минимальное);

3. Подача охлаждающей жидкости (СОЖ) – обязательна и стабильна!

Почему вращение важно?

Потому что только в этом случае сверло работает симметрично по всей своей окружности, избегая «перекашивания» – оно само себя центрирует в пределах зазора. Это позволяет контролировать прямолинейность отверстия по всей длине.

Однако в условиях мастерской, НИОКР или разовых задач оснащать заднюю бабку системой вращения или электроинструментом часто нерентабельно – дорого, громоздко и просто избыточно.

Простое решение: механическая насадка с ручным покачиванием

Инженерная находка: если нельзя дать сверлу постоянное вращение – можно заменить его на ритмическое покачивание! Практика показала, что регулярно прикладываемые вращательные усилия вручную существенно снижают увод и повышают осевую точность. Это своего рода "ручная стабилизация".

Именно под такую задачу была разработана простая насадка для токарного станка:

Конструкция:

– Цанговый патрон (удлинённый), поддерживающий зажим длинного сверла;

– Основание патрона выполнено с рёбрами жёсткости и выточенными ручными захватами (для вращательных движений рукой);

– Устройство устанавливается на вращающийся центр задней бабки токарного станка;

– Внутри патрона предусмотрен канал подачи СОЖ напрямую в зону сверления.

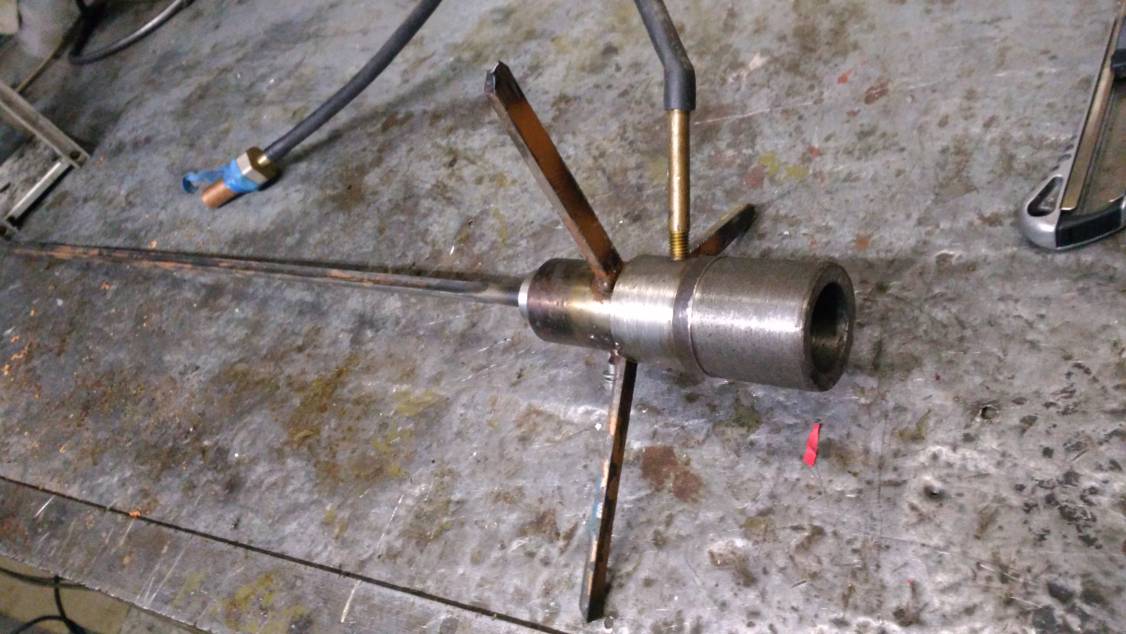

Рис. № 1. Цанговый патрон со сверлом и подводом СОЖ. Одевается на вращающийся конус.

Плотная посадка на вращающий центр обеспечивает соосность со шпинделем и компенсирует биения. СОЖ подаётся через стандартную систему охлаждения и поступает непосредственно по каналу внутрь сверла – гарантия хорошего отвода тепла и удаления стружки.

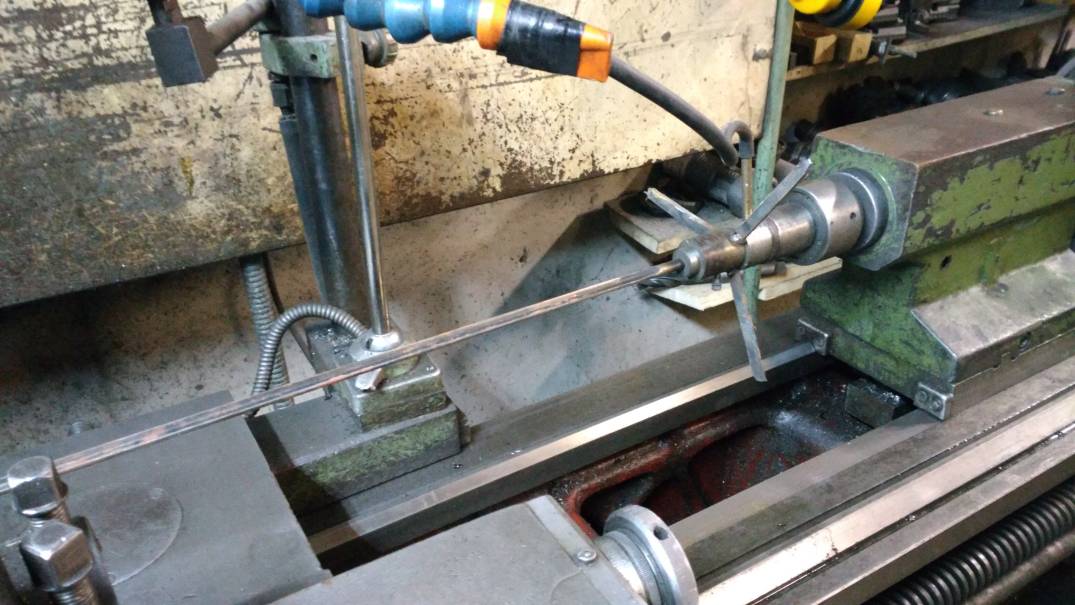

Рис. № 2. Установка патрона на вращающийся центр задней бабки

Принцип работы:

– Задняя бабка подводится вплотную к заготовке;

– Начинается подача сверла в заготовку – посредством пера задней бабки;

– Параллельно оператор начинает рукой производить умеренные качательные или вращательные (в пределах 90–180 градусов) движения насадки;

– В сочетании с постоянной подачей СОЖ внутри канала сохраняется стабильная геометрия сверления.

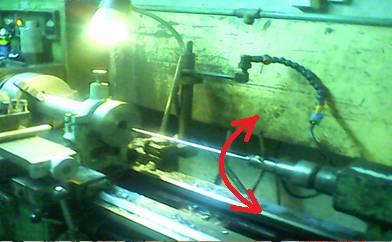

Рис. № 3. Схема процесса глубокого сверления с покачиванием вручную

Результат:

– Увод сверла практически отсутствует.

– Глубина отверстия более 10 диаметров – достижима без специальных приспособлений и дорогостоящего оборудования.

Особенности применения:

– Может использоваться как для стали, так и для алюминиевых сплавов, полиамидов и других материалов;

– Не требует электрических приводов – только механика и руки оператора;

– Подходит для редких, но технически ответственных операций (например, изготовление длинной оси, канала под термопару, охлаждаемого штока и т.п.).

Преимущества метода:

– Дешевизна: технологическая оснастка легко изготовляется на месте;

– Универсальность: работает на большинстве универсальных токарных станков;

– Простота: управление – вручную, контроль – визуально;

– Надёжность: проверенное решение для "сложной длины".

Вывод:

Глубокое сверление – без «глубокой» оснастки. В условиях, когда нет ни специального глубокого сверлильного станка, ни возможности установить мотор в задней бабке, простая механическая насадка на вращающий центр с возможностью ручного покачивания – эффективное и практичное решение. Она превращает потенциально неосуществимую задачу в технологически предсказуемую операцию, доступную любому опытному токарю.

2. Простая технология цементации поверхности стальной втулки

Когда дело доходит до изготовления деталей, работающих под высокими нагрузками – будь то шестерни, направляющие, валы или втулки подшипников – одной только механической прочности стали уже недостаточно. Важна поверхностная твёрдость. Она защищает от износа, снижает фрикционные потери и значительно продлевает срок службы детали.

Что делать, если вам нужно превратить мягкое сердце стали во внешне "бронебойную" скорлупу? На помощь приходит хорошо забытая (а точнее – проверенная временем) термическая технология: цементация.

Что такое цементация?

Цементация – это процесс обогащения поверхностного слоя стали углеродом. Внутри остаётся вязкий, пластичный металл, а снаружи формируется особо твёрдый слой высокой твёрдости (вплоть до 65–67 HRC), способный выдерживать трение, удары и контактные напряжения.

Это как сделать мягкую грушу с шкуркой от яблока – сочетание гибкости и жёсткости в одной детали. Один из самых популярных и доступных способов цементации – так называемая твердая цементация в углеродсодержащей среде.

Практика: цементация втулки игольчатого подшипника вертолёта

Цель – придать втулке из стали 38Х2Н2МА (высокопрочная конструкционная легированная сталь) поверхностную твёрдость на уровне 66 HRC. Это позволит установить её в систему игольчатого подшипника, испытывающего постоянное контактное давление.

Заготовка: наружный диаметр 40 мм, длина также 40 мм. Чистовая обработка – после цементации. Запас на обезуглероживание – по 0,22 мм на сторону.

Шаг 1: одновременно отпуск и создание карбюризатора

Всё начинается с подготовки углеродсодержащей среды – карбюризатора. В качестве реактивного материала используется обычный древесный уголь для шашлыка (фракцией около 10 мм). Уголь содержит достаточно подвижного углерода, чтобы насытить поверхность детали при высокой температуре.

Инженерное решение:

– Взять отрезок трубы диаметром 100 мм и сварить из неё своеобразный «тепловой ящик».

– Засыпать туда уголь, заготовку при этом ещё не добавлять.

– Обмазать конструкцию глиной – это создаёт герметичную керамическую оболочку.

– Разогревать 2 часа при температуре 930 C. Одновременно происходит отпуск другого изделия (или той же заготовки) и подготовка химически активного карбюризатора.

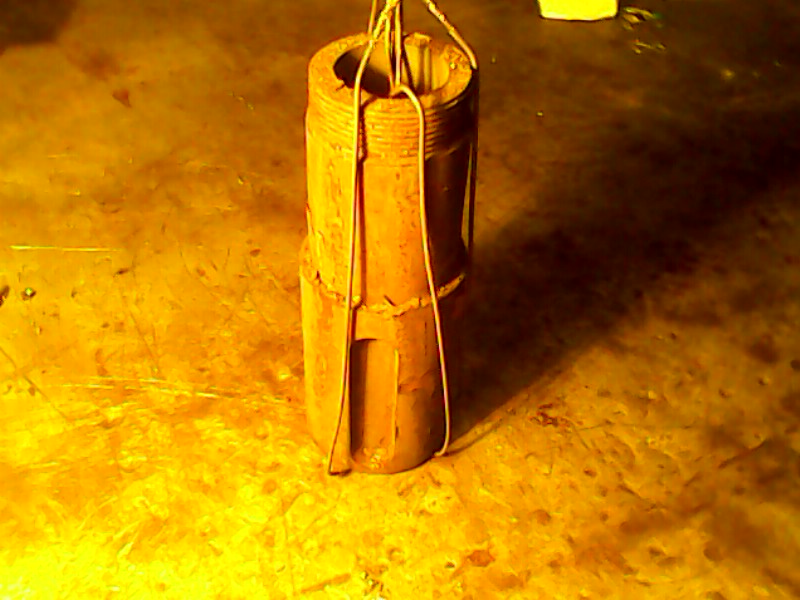

Рис. № 4. Отпуск стальной заготовки с одновременным получением карбюризатора

Шаг 2: формовка детали и подготовка к цементации

На токарном станке из стали 38Х2Н2МА были выточены две втулки. Размеры временные – с припуском на будущую чистовую обработку.

Процесс цементации начинается с того, что заготовка закладывается в карбюризатор:

– Сначала в карбюризационный ящик насыпается слой обожжённого угля.

– На него устанавливаются втулки, которые затем полностью засыпаются карбюризатором.

– Всё снова герметизируется глиной.

– Цементация проводится при 920–930 C в течение 10 часов. Затем – без извлечения – начинается высокий отпуск: понижение температуры до 670–680 C и выдержка 3 часа.

Такой шаг позволяет одновременно завершить насыщение углеродом и снять напряжения в поверхностном слое.

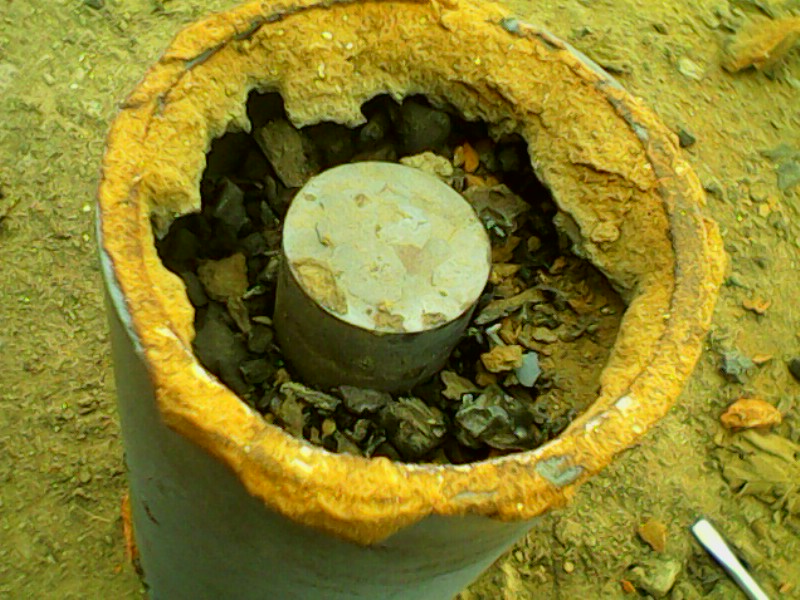

Рис. № 5. «Пакет» из двух втулок

Шаг 3: Закалка – прочность рождается в масле

После цементации начинается ключевой момент – термозакалка. Печь прогревается до 860 C. Заготовка доводится до температуры, при которой структура будущего закалённого слоя становится аустенитной – идеально подходящей для последующего превращения в мартенсит с предельной твёрдостью.

Время выдержки рассчитывается по толщине заготовки: в самом массивном месте – 40 мм – 1 мин/мм – 7 минут 30 секунд.

Перед стартом отсчёта сварщик приоткрывает крышку печи и проверяет визуально: как только нижняя часть втулки сравнялась по цвету с окружающей печкой (вишнёво-красный оттенок), начинается отсчёт полного времени.

– По истечении времени втулки извлекаются и мгновенно погружаются в масло.

– Осуществляется агрессивное охлаждение с быстрым движением вверх-вниз – это сбивает паровую рубашку и предотвращает образование пузырей на поверхности.

– После стабилизации поверхность не трогают – оставляют для естественного охлаждения.

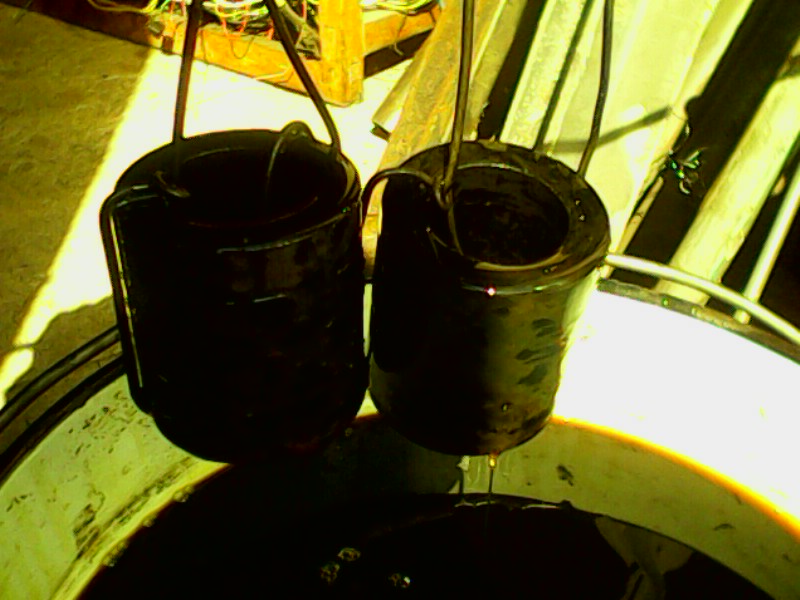

Рис. № 6. Масляная ванна для быстрой закалки и сбивания паровой оболочки

Шаг 4: Финальная нормализация

Финальный аккорд – низкотемпературный отпуск (восстановление баланса твёрдости и пластичности) в течение 3 часов при 280 C. Это позволяет сбалансировать внутренние напряжения, сформировать устойчивую структуру цементированного слоя, и готовит металл к эксплуатации.

В результате: твёрдость поверхности достигает 66 HRC. Внутри при этом сохраняется умеренно вязкая структура, способная выдерживать ударные нагрузки и рассеивать вибрации.

Результат – прецизионные втулки для узлов с высокой механической нагрузкой, изготовленные в условиях мастерской, но по всем канонам металлургии.

Шаг 5: Криообработка в морозильнике

Для стабилизации структуры внутреннего мартенсита втулки помещают в морозильник при температуре около –20 C на 2 часа. Это снижает остаточное напряжение и доводит твёрдость до «потолочного» значения.

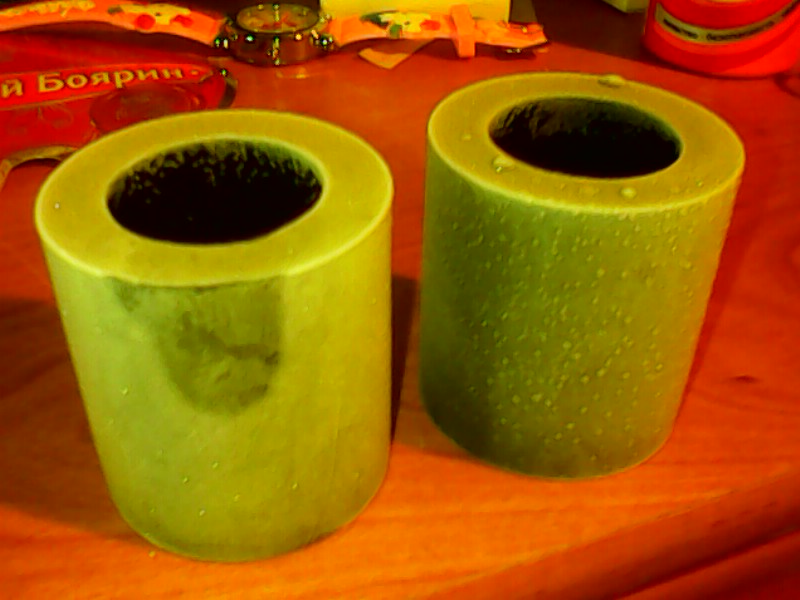

Рис. № 7. Отпуск втулок в морозильной установке

Вывод

Технология цементации – это не магия и не привилегия заводских лабораторий. Это практический инженерный инструмент, который с минимальными затратами и максимумом точности позволяет:

– Повышать твёрдость рабочих поверхностей до уровня хромированных деталей;

– Увеличивать срок службы втулок, шестерён, валов, пальцев и опорных элементов;

– Создавать высоконагруженные детали буквально «на коленке», но по настоящим научным стандартам.

3. Технология “горячей” сварки высоко легированной марки стали

Современные технологии сварки поражают своим разнообразием. Мы можем варить под водой, в невесомости, лазером и даже при помощи взрывных волн. Но иногда наиболее надёжный способ – самый проверенный временем. Один из таких – сварка «на горячую», или «горячая сборка». Это не просто процесс соединения металлов, а настоящая термическая симфония, в которой каждое действие – точно выверенное и строгое по температуре и времени.
