Сделано в гараже: Самодельные сверхлёгкие вертолёты ХА-2 и ХА-3

2014 год.

Основные характеристики ХА-2.

Тип конструкции: Классический одновинтовой сверхлёгкий вертолёт.

Вес пустого: Около 450 кг.

Несущий винт: Диаметр составляет внушительные 7,5 метров.

Рулевой винт: Небольшой диаметр 1,2 метра.

Силовая установка: Используется двигатель от популярного японского автомобиля Subaru Impreza объемом 1,5 литра, обеспечивающий мощность порядка 105 лошадиных сил.

Особенности конструкции ХА-2

Одной из главных особенностей ХА-2 стала его силовая установка и оригинальный редукторный механизм. Поскольку целью было создание легкого и надежного вертолёта, решено было воспользоваться возможностями современной автомобильной промышленности.

Было найдено элегантное техническое решение: использован стандартный агрегат японской автомобилестроительной фирмы Subaru – двигатель и коробка передач механической трансмиссии от популярной модели Impreza.

Автомобильная коробка передач была приспособлена для роли главного редуктора вертолёта путём поворота на угол 90 градусов и присоединения к специальному переходнику-фланцу. Такая схема обеспечила передачу крутящего момента непосредственно на несущие винты, эффективно распределяя нагрузку и снижая общий вес конструкции.

Использование стандартного агрегата имело несколько преимуществ:

– Высокая доступность запчастей.

– Простота обслуживания и ремонта.

– Проверенная надежность работы узла.

Рис. № 1. Сверхлёгкий вертолёт классической схемы ХА-2.

1.1. Эскизы

Этап эскизирования является отправной точкой любого крупного технического проекта. В случае вертолёта ХА-1 классические эскизы представляли собой графическое отражение концепции будущего аппарата, задолго до реального воплощения.

Необходимость эскизов

Эскизы помогали визуально зафиксировать идеи, определить пропорции и очертания конструкции, провести предварительный анализ функциональных и эстетических свойств. На данном этапе уточнялась геометрия лопастей, форма кабины, распределение масс и другие важные характеристики.

Какие сведения содержатся в эскизах?

Общий вид вертолёта.

Размеры и форма элементов конструкции.

Расположение двигателя и топливных баков.

Ориентировочные контуры кабины и посадочного места пилота.

Эволюция дизайна

Сначала были созданы грубые наброски, дающие общее представление о машине. Впоследствии они трансформировались в более точные изображения, учитывающие законы аэродинамики и инженерные стандарты. Наиболее важными элементами стали:

Обтекаемая форма фюзеляжа.

Рациональный дизайн кабины.

Эффективная система управления.

Образец рисунков

Ниже приведены эскизы вертолёта ХА-2, созданные в процессе начальной стадии проектирования.

Эскизы вертолёта

Эскизы помогли разработчикам сформулировать основные технические требования и заложить фундамент для последующих этапов проектирования. В дальнейшем на основе этих изображений началась работа по подготовке чертежей и смет расходов.

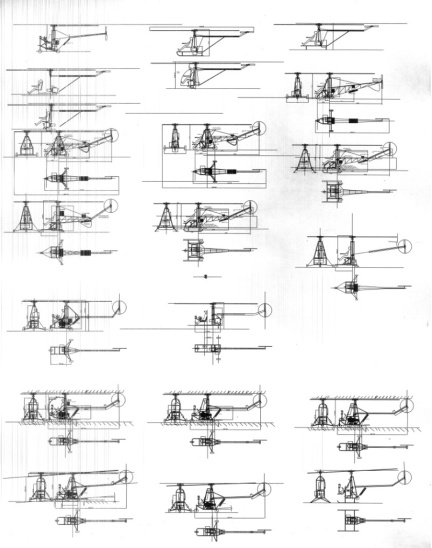

Рис. № 2. Эскизы вертолёта.

Далее мы познакомимся с первыми расчётами и оценочными параметрами вертолёта.

1.2. Развесовка

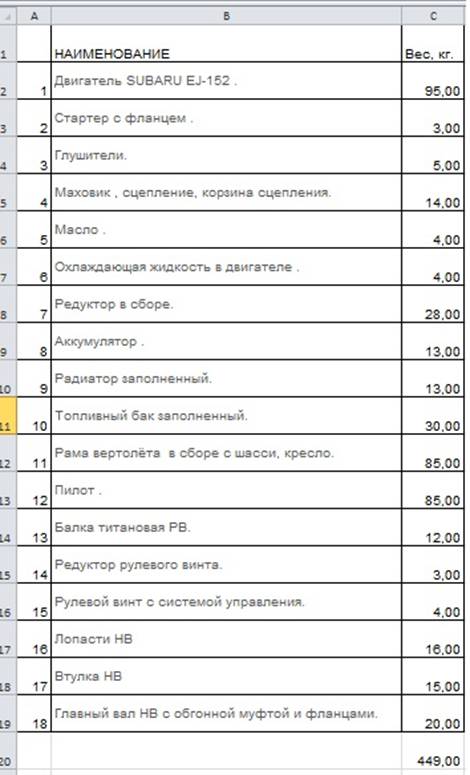

Рис. № 3. Развесовка вертолёта.

1.3. Автомат перекоса шарнирного типа

Один из ключевых элементов любого вертолёта – это автомат перекоса, управляющий углом атаки лопастей несущего винта и определяющий направление полёта. В нашем проекте использовался автомат перекоса шарнирного типа, изготовленный на основе специального шарового шарнира ШС-60.

Устройство и назначение автоматического перекоса

Шарнирный автомат перекоса предназначен для изменения угла наклона лопастей в полёте, обеспечивая управляемость вертолётом по курсу, тангажу и крену. Принцип его работы основан на передаче управляющих сигналов от рукоятки пилота на оси вращения лопастей через систему тяг и рычагов.

Конструкция подобного автомата проста и надёжна. Основным элементом выступает сферический шарнир, позволяющий вращаться осям лопастей независимо друг от друга. От правильного функционирования автомата перекоса зависят устойчивость, манёвренность и безопасность полёта.

Особенности выбранного шарнира ШС-60

Модель ШС-60 специально разработана для использования в авиации и отличается высокой прочностью, точностью изготовления и устойчивостью к нагрузкам. Материал шарнира подобран таким образом, чтобы выдерживать большие усилия при изменении угла атаки лопастей. Преимущества ШС-60 заключаются в следующем:

– Прочность и долговечность,

– Минимизация люфтов и вибраций,

– Высокое сопротивление износу.

Благодаря качеству используемого материала и особенностям конструкции, шарнир ШС-60 идеально вписался в концепцию простого и эффективного управления.

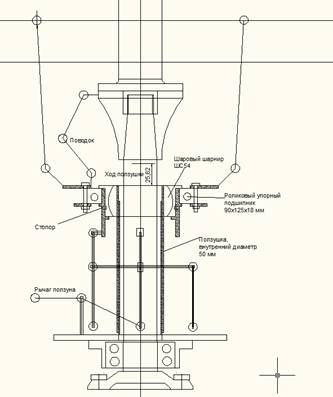

Рис. № 4. Эскиз автомата перекоса на шарнире.

Рис. № 5. Шаровой шарнира ШС-60

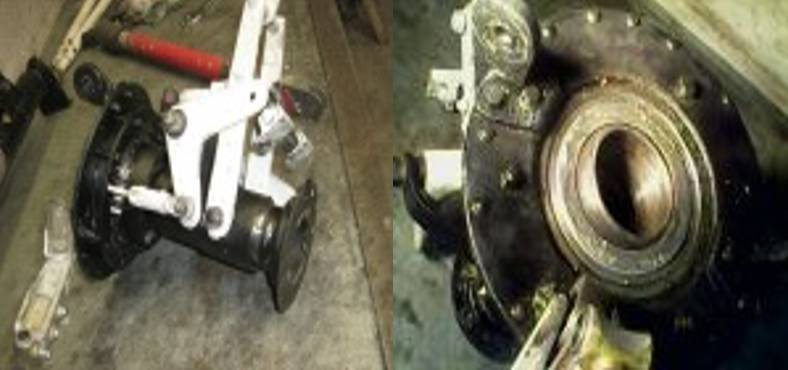

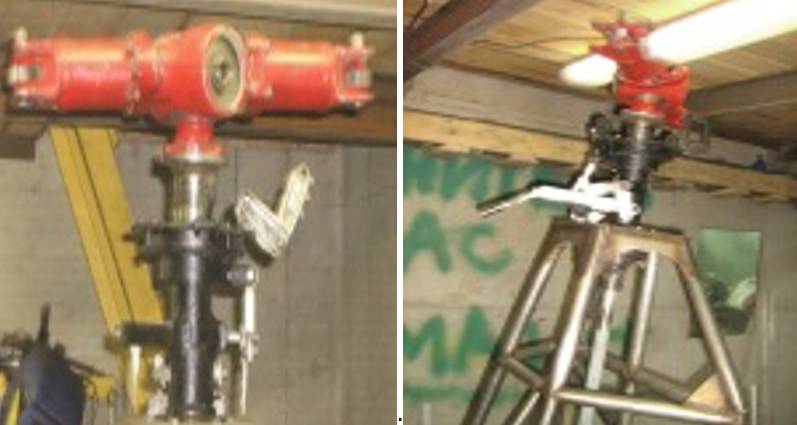

Рис. № 6. Внешний вид автомата перекоса на шарнире.

Рис. № 7. Установка автомата перекоса.

Процесс изготовления и монтажа

Автомат перекоса изготавливался поэтапно:

Сначала выполнялся чертёж и подготовка шаблона.

Далее производилась обработка шарнира ШС-60 на станочном оборудовании, формирование отверстий и пазов под установку рычагов и тяг.

После обработки элементы собирались и подвергались проверке качества стыков и соединений.

Завершающим этапом становилась финальная настройка механизма, проверка плавности хода и устранение возможных дефектов.

В результате проделанных работ автомат перекоса оказался эффективным решением, обеспечивающим необходимую стабильность и управление нашим вертолётом.

Двигаемся далее к следующему важному узлу – ручке циклического шага.

1.4. Ручка циклического шага

Ручка циклического шага – важный элемент управления вертолётом, предназначенный для регулирования угла наклона плоскости вращения несущего винта. Её правильная конструкция и удобное расположение гарантируют высокую степень контроля и устойчивости машины в воздухе.

Выбор материала и форма рукояти

Материал для изготовления ручки циклического шага выбран прочный и легкий – алюминиевый сплав Д-16Т. Этот сплав отлично подходит для авиационного применения, обладая хорошими показателями прочности и низкой плотностью.

Форма ручки также продумана с учётом удобства и эргономичности. Основное тело выполнено из двух профильных труб, сваренных вместе, что придает изделию дополнительную жесткость и облегчает обработку поверхности.

.

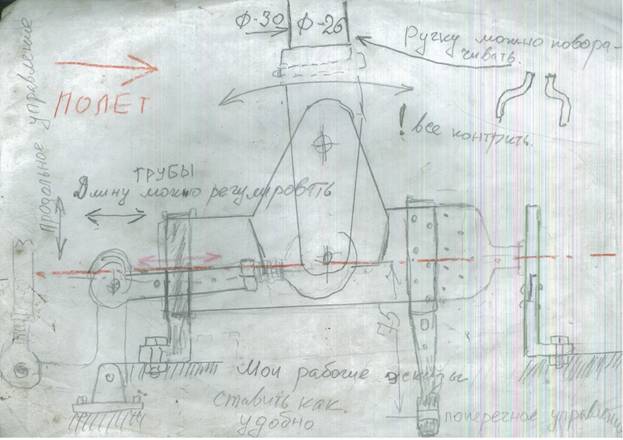

Рис. № 8. Эскиз ручки циклического шага.

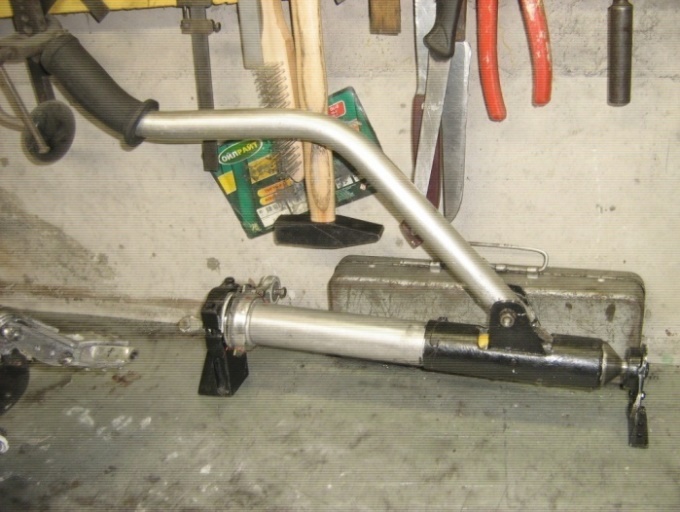

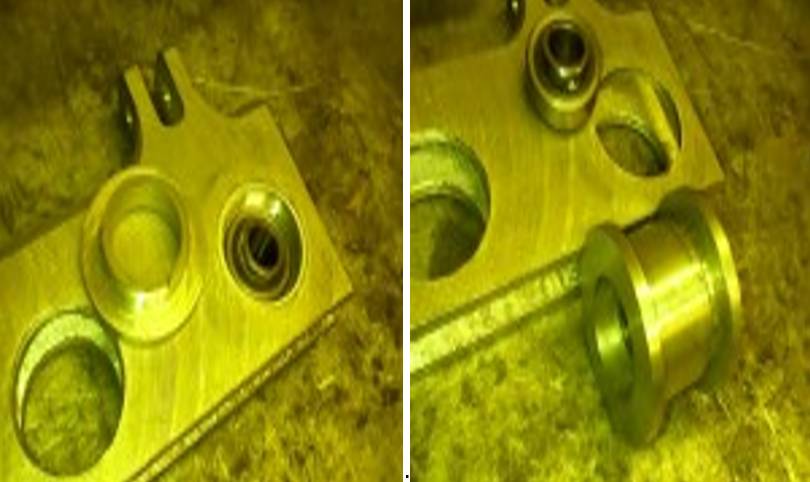

Рис. № 9. Конструктивное исполнение ручки циклического шага.

Процесс изготовления

Последовательность изготовления выглядела следующим образом:

– Выполнение чертежа и оформление эскиза будущей конструкции.

– Заготовка необходимого количества труб из алюминия Д-16Т нужного диаметра и длины.

– Резка заготовок и последующая шлифовка кромок для исключения острых граней и заусенцев.

– Соединение труб посредством сварки с использованием специальных электродов для алюминия.

– Полировка поверхностей и нанесение защитного покрытия против коррозии.

– Финальная отделка и контроль соответствия размерам и параметрам чертежа.

Разработанный экземпляр получился надежным, удобным и функциональным. Применение качественного материала и продуманная конструкция обеспечивают эффективное взаимодействие пилота с механизмом управления, повышая общую безопасность и удобство эксплуатации вертолёта.

Переходим к следующей важной составляющей конструкции – раме вертолёта

1.5. Рама

Рама – основа всей конструкции вертолёта, принимающая на себя нагрузки от двигателей, крыла и других элементов. Правильная структура рамы определяет способность вертолёта выдерживать высокие механические напряжения и оставаться прочным и безопасным на протяжении длительного срока службы.

Материал и конструкция рамы

В данном проекте рамная конструкция выполнена из стальной трубы диаметром 32 мм и толщиной стенок 1,5 мм. Трубы соединялись между собой методом автоматической сварки в среде аргона, что обеспечило качественное и герметичное соединение швов.

Применение стальных труб обусловлено рядом преимуществ:

– Отличная стойкость к механическим повреждениям и усталости металла.

– Возможность длительной эксплуатации без появления трещин и деформации.

– Легкость обработки и сварки.

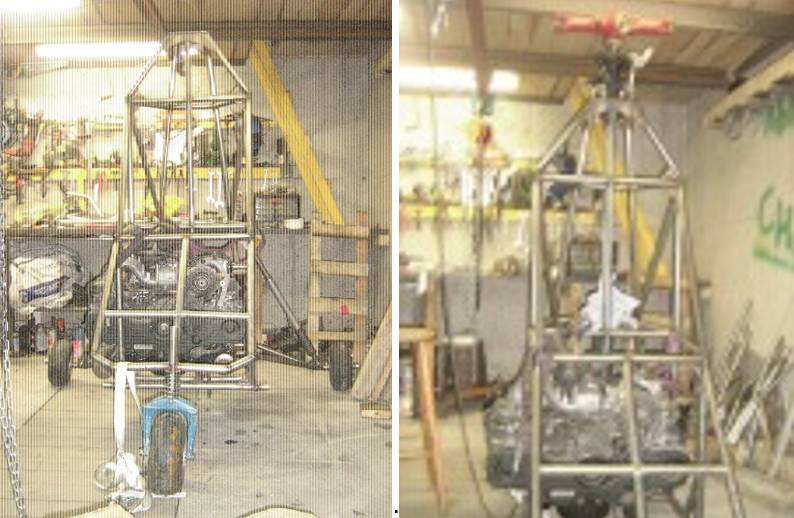

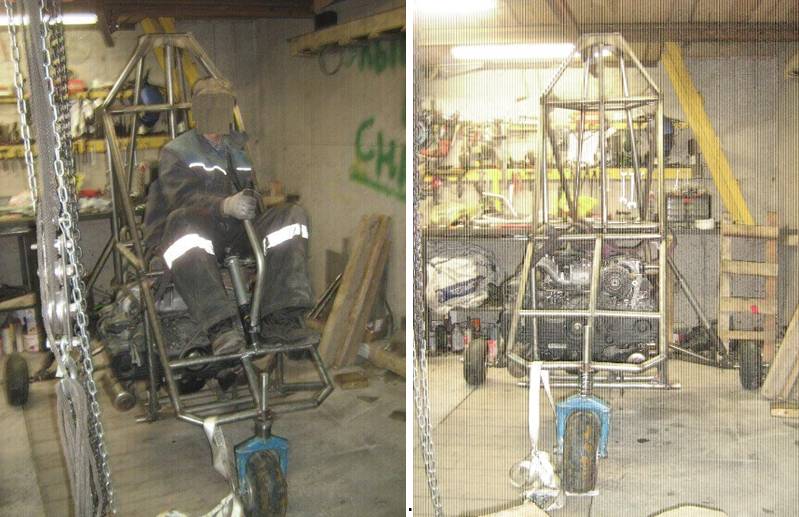

Рис. № 10. Рама вертолёта.

Методика изготовления

Работа велась последовательно и строго по заранее подготовленному чертежу:

– Проектирование рамы и выполнение предварительных расчётов нагрузок.

– Подготовка исходных материалов: нарезка труб необходимой длины и формы.

– Сваривание отдельных частей рамы в единое целое, используя аргонно-дуговую сварку.

– Контроль качества швов и очистка металлических поверхностей от окалин и загрязнений.

Получившаяся рама отличалась прочностью, долговечностью и удобством эксплуатации. Она выдерживала значительные статические и динамические нагрузки, что гарантировало длительный срок службы вертолёта и высокую степень надежности в полевых условиях.

Переходя к следующему компоненту, обсудим рулевую систему вертолёта – ключевой компонент, обеспечивающий курсовую устойчивость и управляемость в полёте.

1.6. Рулевой винт

Материал и конструкция

Рулевые лопасти выполнены из деревянных реек размером 12×12 мм, расположенных вдоль линии стреловидности. Древесину выбрали потому, что она сочетает легкость, гибкость и достаточную прочность, позволяя сохранить нужные аэродинамические свойства и минимизировать вес конструкции.

Лопасти были собраны из нескольких слоёв клееных реек, которые затем обрабатывались по необходимому аэродинамическому профилю. После формирования профиля поверхность покрывалась слоем углеволокна, придающего дополнительную жёсткость и улучшающего общие эксплуатационные характеристики конструкции.

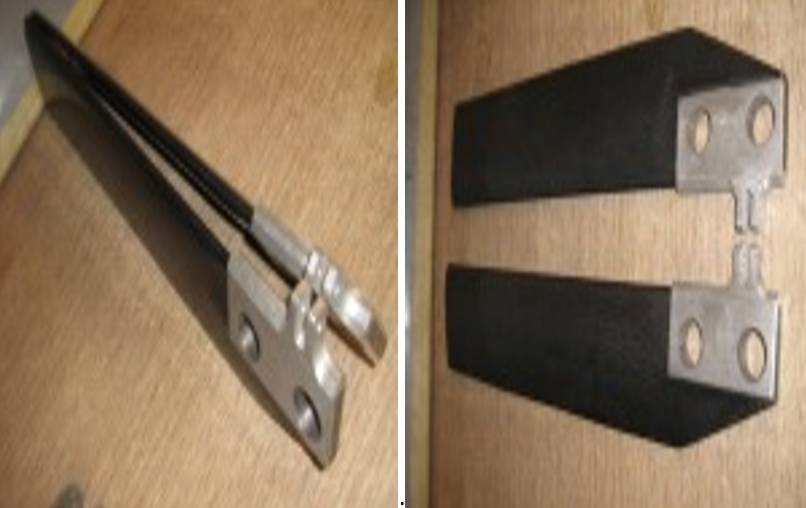

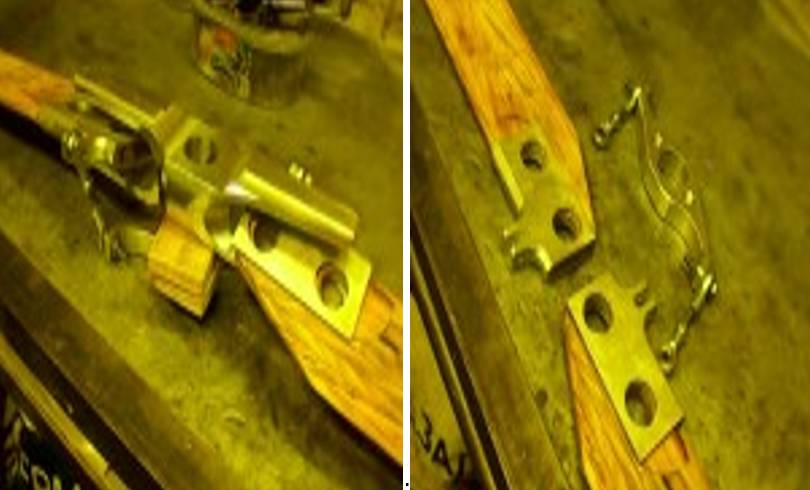

Рис. № 11. Комель лопасти

Рис. № 12. Сборка лопасти

Рис. № 13. Лопасти рулевого винта в сборе.

Последовательность изготовления

Работы проводились поэтапно:

– Подготовка деревянных реек заданного сечения и требуемой длины.

– Склейка слоев реек между собой с последующим прессованием и сушкой для обеспечения монолитности структуры.

– Механическая обработка полученных заготовок по профилю крыльев с применением специального инструмента.

– Нанесение слоя углеволокна поверх деревянной основы для придания нужной жесткости и защиты от влаги и механических повреждений.

– Монтаж готовых лопастей на вал рулевого винта с последующей регулировкой баланса и точной настройки взаимного расположения.

Использование комбинированных материалов позволило снизить вес конструкции, сохранив нужную прочность и долговечность, что положительно сказалось на общей производительности вертолёта.

Далее перейдем к рассмотрению основного элемента несущего винта – лопастей несущего винта.

1.7. Лопасти несущего винта

Исходные материалы и конструкция

В проекте использовали готовый набор лопастей правого вращения от вертолёта Ка-26. Эти лопасти обрезаны до оптимальной длины в 3,5 метра, что уменьшало их площадь и повышало удельную нагрузку на единицу площади.

Для усиления конструкции на концах каждой лопасти устанавливались дополнительные металлические пластины толщиной 4 мм из рессорной стали. Пластины имели специальные крепежные отверстия («уши») для фиксации болтами к несущему кронштейну втулки рулевого винта Ми-2. Чтобы предотвратить повреждение структуры и увеличить адгезию соединения, места контакта фиксировались с помощью эпоксидной смолы.

Такая конструкция обеспечивала необходимое усиление концов лопастей, предотвращая изгиб и деформацию под воздействием ветровых потоков и центростремительного ускорения.

Особенности изготовления

Основные этапы работы:

– Определение необходимой длины лопастей и аккуратная резка по заданным отметкам.

– Подготовка стальных накладок и отверстий под крепление болтами.

– Предварительная фиксация накладок на концах лопастей с предварительным нанесением эпоксидной смолы.

– Запрессовка накладок и полная полимеризация состава.

– Финишная обработка и тестирование готовности лопастей к монтажу.

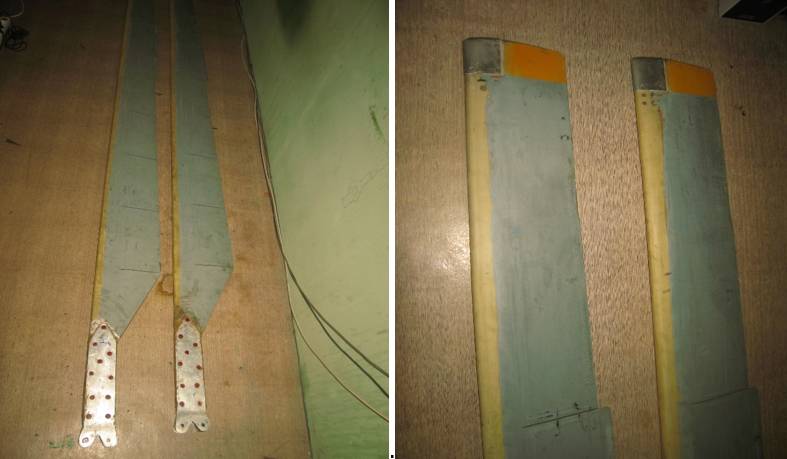

Рис. № 14. Лопасти несущего винта.
