ВВЕДЕНИЕ
Детекторы паров и следов взрывчатых веществ позволяют находить и распознавать большое количество различных взрывчатых веществ, в том числе и смесевых. При этом время анализа веществ крайне малое, в среднем на обнаружение взрывчатого вещества уходит не более 3 секунд. При этом во всех приборах заложена способность к распознаванию (идентификации) взрывчатки.
Сферы применения детекторов взрывчатых веществ:
– Аэропорты, морские порты и прочие перевозчики
– Таможенные и пограничные терминалы
– Военные объекты
– Посольства
– Государственные учреждения
– Ядерные объекты
– Склады горючего
– Коммунальные объекты
– Тюрьмы
– Мероприятия повышенного риска
– Производственные предприятия
– Служебные и жилые помещения
– Обследование почтовой корреспонденции, различных упаковок и грузов, а также физических лиц.
Существуют два основных способа детектирования взрывчатых веществ. Первый – это забор паров воздуха вблизи исследуемых объектов или людей, второй – это забор следов веществ с поверхности исследуемых объектов или одежды, кожи пальцев рук физического лица с помощью салфетки и последующего анализа этой салфетки.
В досмотровых зонах московского метрополитена при проведении мероприятий по дополнительному или повторному досмотру применяются детекторы отечественного производства (в соответствии с требованиями 16-ФЗ «О транспортной безопасности»):
– ионно-дрейфовый детектор (ИДД) «КЕРБЕР»,
– детектор паров и следов взрывчатых веществ «М-Ион».
1. ИОННО-ДРЕЙФОВЫЙ ДЕТЕКТОР «КЕРБЕР»
1.1. Эксплуатационные характеристики
Детектор выпускается в виде портативного переносного моноблока в пылевлагозащищенном исполнении.
Питание детектора осуществляется от встроенной аккумуляторной батареи постоянного тока 12 В и/или от сети переменного тока напряжением 220 В и частотой (50 +/– 1) Гц через адаптер.
Зарядка встроенной аккумуляторной батареи и дополнительной аккумуляторной батареи осуществляется через адаптер или с использованием зарядного устройства от сети переменного тока 220 В.
1.1.1. Перечень обнаруживаемых веществ

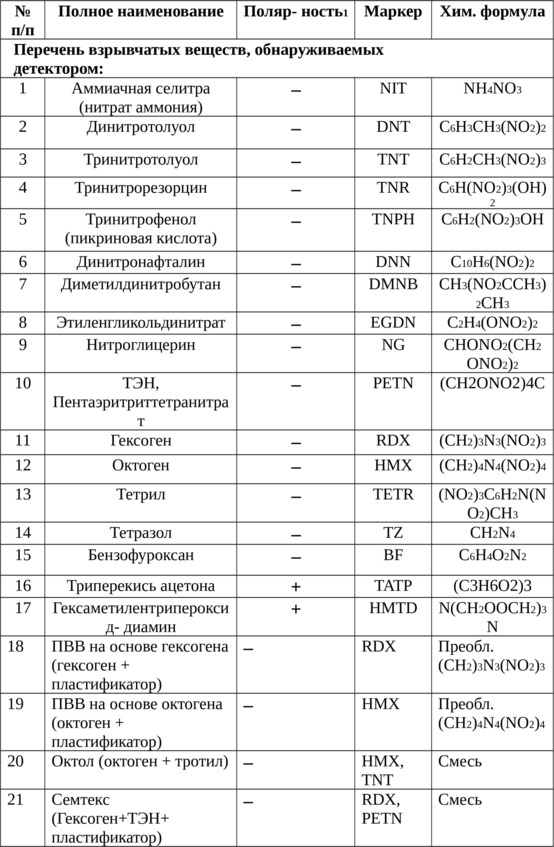

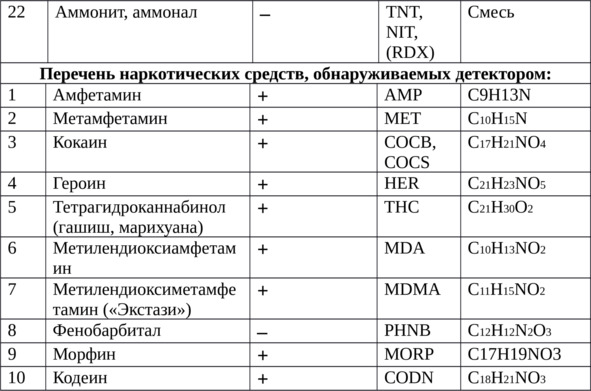

ИДД «КЕРБЕР» настраивается на предприятии-изготовителе для детектирования специфицированной группы веществ. Дополнительные вещества могут быть добавлены предприятием-изготовителем. Для получения детальной информации необходимо связаться с представителем предприятия-изготовителя.
1.1.2. Технические характеристики
Требования по надежности к детектору соответствуют ГОСТ 27883.

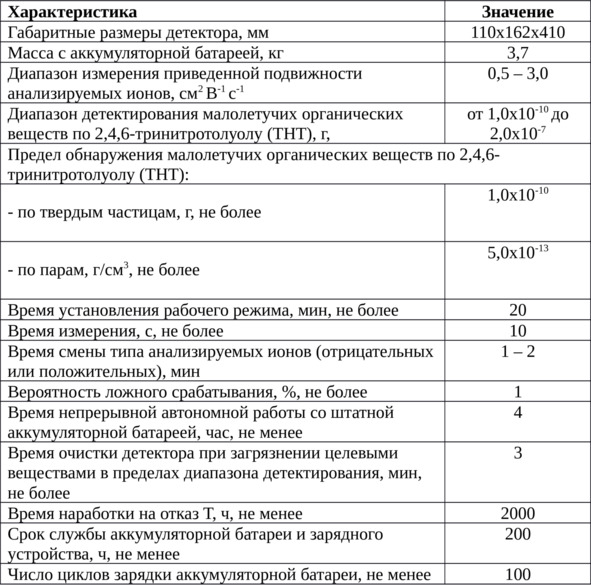

Детектор обслуживается одним человеком и предназначен для работы как в полевых условиях (непосредственно на месте контроля), так и в условиях стационарных и передвижных специализированных лабораторий.
1.1.3. Условия эксплуатации
– температура окружающего воздуха от -10 до +50°С;
– относительная влажность до 95%,
– атмосферное давление от 84 до 107 кПа (от 630 до 800 мм. рт. ст.).
Потребляемая мощность не более 60 ВА. По климатическому исполнению детектор относится к группе С3 по ГОСТ Р 52931. Степень защиты оболочки IP2X по ГОСТ 14254.
1.2. СОСТАВ КОМПЛЕКТА ИЗДЕЛИЯ
В комплект поставки ИДД «КЕРБЕР» входят изделия и документы, представленные на рисунке 1.

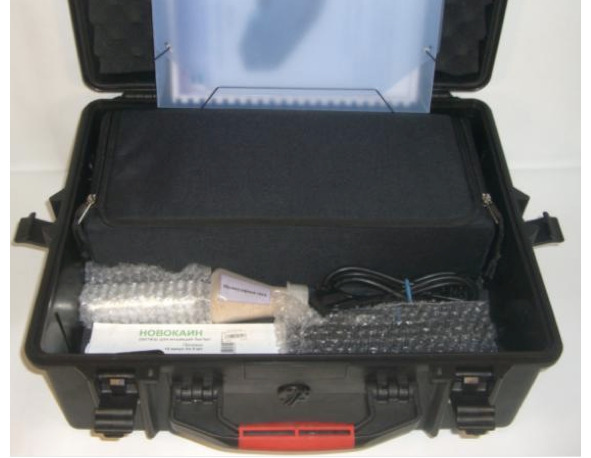

Рисунок 1. Комплект поставки ИДД «Кербер»
В стандартную комплектацию входит сумка-чехол, ионно-дрейфовый детектор «КЕРБЕР» (моноблок), USB флэш-накопитель, блок питания и зарядки аккумуляторных батарей, сетевой кабель, молекулярные сита (фильтр-осушитель), салфетки для отбора проб, новокаин (применяется в качестве калибранта для режима детектирования положительных ионов), эксплуатационная документация.
В расширенную комплектацию ИДД «КЕРБЕР», а также и в базовую комплектацию ИДД «КЕРБЕР-Т» входят зарядное устройство для аккумуляторных батарей и дополнительная аккумуляторная батарея.
Схема укладки ИДД «Кербер» в транспортную тару представлена на рис. 2.
Рисунок 2. Схема укладки
1.3. ПРИНЦИП РАБОТЫ
1.3.1. Метод анализа
ИДД «КЕРБЕР» работает по методу спектрометрии ионной подвижности (СИП). Метод СИП (рис. 3) основан на разделении ионов веществ по их подвижности во время движения в дрейфовой камере в постоянном электрическом поле.
Детектор, работающий в режиме поиска целевых веществ, непрерывно забирает воздух, окружающий инспектируемый объект, со скоростью 5—10 см3/с. Забранный воздух, содержащий молекулы целевых веществ, попадает в источник ионизации на основе импульсного коронного разряда, где молекулы частично ионизируются.

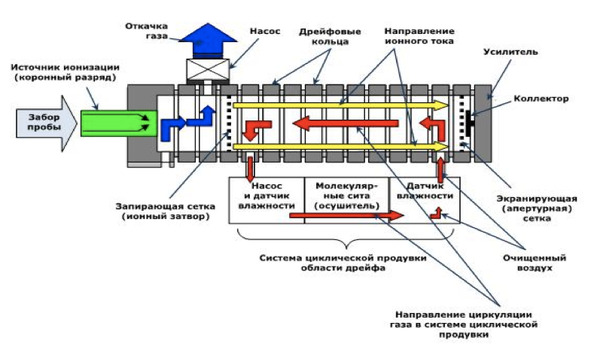

Рисунок 3. Метод СИП
Процесс ионизации молекул исследуемого вещества происходит в несколько этапов. При работе прибора в разрядной камере образуются положительно и отрицательно заряженные ионы окружающего воздуха (реактант-ионы), концентрация которых существенно превышает концентрацию детектируемых веществ. При попадании в прибор целевых веществ реактант-ионы передают их молекулам заряд по механизму химической ионизации при атмосферном давлении.
Неионизированные молекулы целевых веществ и воздуха удаляются из системы, а полученные ионы удерживаются в камере ионизации с помощью ионного затвора. Через определенные промежутки времени ионный затвор открывается, и порция ионов попадает в камеру дрейфа с градиентом электрического поля Е (В/см).
