Моделирование синергетических систем. Метод пропорций и другие математические методы. Монография

2.3. Модель устойчивости физической системы: генератор Ван дер Поля

В этом разделе мы покажем, что устойчивое поведение маятника, колеблющегося в среде с переменной вязкостью, и устойчивое поведение средней фирмы, рассмотренное нами в разделе 2.1, имеют много общего [28].

2.3.1. Рассмотрим систему, представляющую собой математический маятник, совершающий колебания в вязкой среде, коэффициент вязкости γ которой зависит от θ – угла отклонения маятника от положения равновесия – по следующему закону: а) γ < 0 при малых θ и б) γ > 0 при больших θ. Такая система при некотором критическом значении угла θ должна совершать устойчивые колебания по типу предельного цикла (т. е. с постоянной амплитудой) [2].

Нетрудно сообразить, что указанному закону удовлетворяет следующее выражение

γ = γ0 (θ2 – 1),

где γ0 – коэффициент вязкости среды в отсутствие колебаний.

Подставив это выражение вместо коэффициента вязкости в известное уравнение колебаний маятника в вязкой среде (см., например, (П15)), получим

где τ – время; ω2 = gK – квадрат циклической частоты колебаний; K – кривизна траектории маятника; g – ускорение свободного падения.

Уравнение (34) называется уравнением Ван дер Поля, а система, которую оно описывает, – генератором Ван дер Поля [2].

В безразмерном виде уравнение (35) имеет вид:

где

2.3.2. Покажем, что устойчивым стационарным состоянием (аттрактором) генератора Ван дер Поля действительно является предельный цикл. С этой целью уравнение (35) приведем к виду эволюционного уравнения (см. (П6)):

где Y1 = φ; Y2 = dφ/dt;

F1 = Y2;

F2 = εY2 – Y12Y2 – Y1. (36)

Находим стационарное решение

Y1cm = Y2ст = 0. (37)

По формуле (П12) с учетом (36) находим коэффициенты линейного разложения

а11 = 0;

а12 = 1;

а21 = –2Y1стY2ст – 1;

а22 = ε – Y21ст.

По формулам (П22) находим

B = ε – Y21ст;

∆ = 2Y1стY2ст + 1; (38)

D = (ε – Y21ст)2 – 4 ∆.

Подставив стационарное решение (37) в (38), получим, что

B > 0; ∆ > 0; D = ε2 – 4. (39)

2.3.3. Если ε достаточно мало, то D становится отрицательным, а распределение знаков в (39) соответствует неустойчивому фокусу (см. (П30)). В этом случае фазовая траектория в координатах Y1 и Y2 будет представлять собой спираль, раскручивающуюся из начала координат (см. рис. П5).

Раскручивание спирали приводит к тому, что с течением времени увеличивается переменная Y1, которую мы использовали для обозначения угловой величины φ из уравнения (35). Если величина φ вырастает настолько, что выполняется φ2 > ε, то знак перед производной первого порядка в уравнении (35) становится положительным. Тогда в первом из уравнений (38) мы получим, что B = —ε (при Y1cm = 0), т. е. B < 0. Учитывая, что ∆ > 0; D < 0, и сравнивая с выражением (П25), приходим к заключению о том, что в этом случае стационарное решение (37) является устойчивым фокусом. Фазовая траектория представляет собой спираль, сходящуюся к началу координат (см. рис. П2).

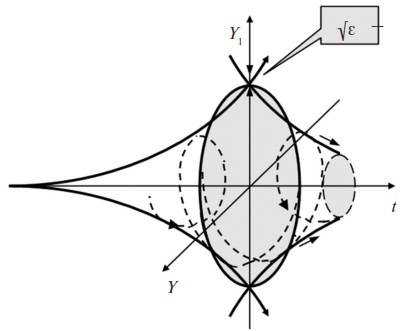

Эволюционная диаграмма переменной Y1 показана на рис. 4. Штриховой линией обозначены фазовые траектории в пространстве Y1, Y2. Огибающие этих траекторий выделены. Вид сечения эволюционной диаграммы в месте сшивки двух конусов в координатах Y1 и Y2 совпадает с предельным циклом. При этом очевидно, что радиус спирали с течением времени стремится к значению √ε по оси Y1. Причем если речь идет о малом значении ε, т. е. о малой вязкости γ0, то вид устойчивого стационарного решения закона (35) должен быть близок к уравнению окружности [2]:

Y21ст + Y22ст ≈ ε.

2.3.4. Таким образом, в фазовом пространстве двух переменных генератору Ван дер Поля соответствует устойчивая замкнутая траектория (аттрактор) – предельный цикл.

Сравнивая между собой эволюционные диаграммы, представленные на рис. 2 и 4, приходим к выводу об общих закономерностях возникновения устойчивых состояний описанных экономической и физической систем.

Рис. 4

2.4. Бифуркация в модели эволюции простейшей биологической системы

Различные системы по разным причинам попадают в неустойчивое состояние. Однако, попав в него, они подчиняются общим закономерностям, отражающим суть неустойчивого состояния. При этом бифуркационные закономерности занимают среди названных не последнее место (о бифуркациях см. Приложение, раздел П5).

Биологические системы – это открытые и неравновесные системы. Достигнуть равновесия им постоянно мешает какое-нибудь внешнее воздействие. В математическом отношении внешнее воздействие учитывается с помощью управляющего параметра в эволюционном уравнении. Если изменяются внешние условия, то изменяется и величина управляющего параметра. Последнее же, как мы видели, приводит к смене типов устойчивости. В результате при определенном значении этого параметра система может оказаться неустойчивой и, следовательно, подверженной бифуркации.

Чаще всего бифуркация – это единственный выход для системы из неустойчивого состояния. Другим выходом, разумеется, является обратный ход по значениям управляющего параметра, однако для этого придется изменять внешние условия (также в обратную сторону), что по силам далеко не каждой системе. Кроме того, бифуркация дает новые состояния и поэтому лежит в основе прогрессивного развития природы. В частности, многие (если не все) биологические виды своим появлением обязаны именно бифуркационным процессам в природе. Задача, рассмотренная в настоящем разделе, в какой-то мере поможет понять некоторые детали этого явления.

Итак, имеется система, состоящая из микроорганизмов размножающихся путем деления. Эта система находится в среде с начальной массой пищи m0. Требуется исследовать бифуркационное поведение данной системы, т. е. построить бифуркационную диаграмму и определить точки бифуркации.

Если масса пищи m не регулируется извне, то закон ее убывания с ростом числа микроорганизмов близок к экспоненциальному (см., например, [11]):

m = m0 exp(—βn),

где n = N/V – концентрация микроорганизмов; N – число микроорганизмов; V – объем среды; β – коэффициент потребления, показывающий, как быстро с ростом n уменьшается пища.

Скорость размножения dn/dt пропорциональна концентрации уже имеющихся микроорганизмов и массе пищи, следовательно [11],

где µ = αm0, α – коэффициент пропорциональности, характеризующий благоприятные условия среды обитания (благоприятные потому, что, как видно из (40), чем больше α, тем больше dn/dt – прирост числа микроорганизмов).

Учтем смертность микроорганизмов. Для этого воспользуемся следующими соображениями: с одной стороны, с ростом числа умерших скорость появления новых микроорганизмов падает, а с другой стороны, число умерших микроорганизмов пропорционально числу имеющихся. Поэтому в (40) из правой части нужно вычесть величину, пропорциональную n:

где γ – коэффициент, показывающий, какую долю от общего числа микроорганизмов составляют умершие. Другими словами, коэффициент γ отражает факторы, способствующие увеличению смертности, т. е. этот коэффициент характеризует неблагоприятные условия среды обитания.

Конец ознакомительного фрагмента.
