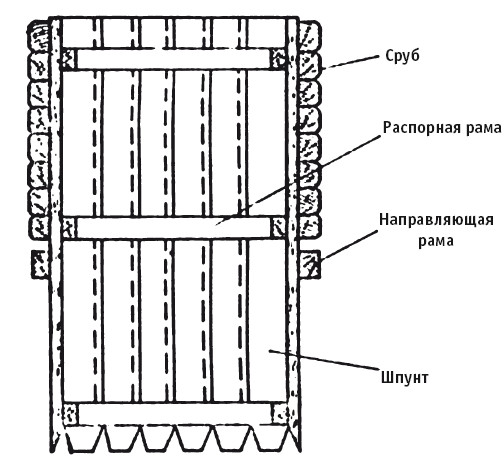

Способ прохождения плывуна с помощью шпунта.
При устройстве шахтных колодцев плывун можно пройти только при благоприятных условиях – небольшой мощности, незначительном напоре, очень медленном движении. Проходят плывун, большей частью забивая шпунт. Шпунт – это стенка, переборка из досок или брусьев, соединенных между собой при помощи четвертей или углов. Нижние концы досок шпунтового ряда заостряют. Когда плывун расположен непосредственно над водоносным слоем – источником питания колодца или сам дает воду для колодца, пройти его можно с помощью внутреннего шпунтового ящика. Забивают шпунт строго по отвесу деревянным обухом или ручной бабой на глубину 30–35 см между направляющей и распорной рамами. Затем удаляют породу, не обнажая концы досок шпунта, после чего шпунт опять забивают. При глубине плывуна более 1 м забивать шпунт вручную почти не возможно, и тогда его забивают с помощью копра и чугунной бабы, скользящей по направляющим.
Прохождение мощных слоев плывуна, особенно под напором воды, чрезвычайно затруднительно, требует высокопроизводительной отливной техники и больших затрат.

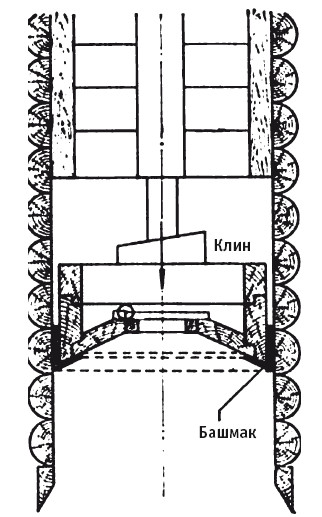

Способ прохождения плывуна с помощью донного ящика.
В сильноразжиженных плывунах используют донный ящик с крышкой и режущим стальным башмаком. Такой ящик опускают на дно шахты и вдавливают вниз, в плывун, при помощи клиньев или домкратов, которые упирают в брус; прибитый к срубу. Домкраты или клинья устанавливают с двух противоположных сторон ящика. По мере заполнения ящика плывуном крышку открывают, породу вычерпывают и поднимают наверх; одновременно осаживая сруб ударами сверху. Донный ящик позволяет пройти промежуточные плывуны толщиной 0,5–1 м.

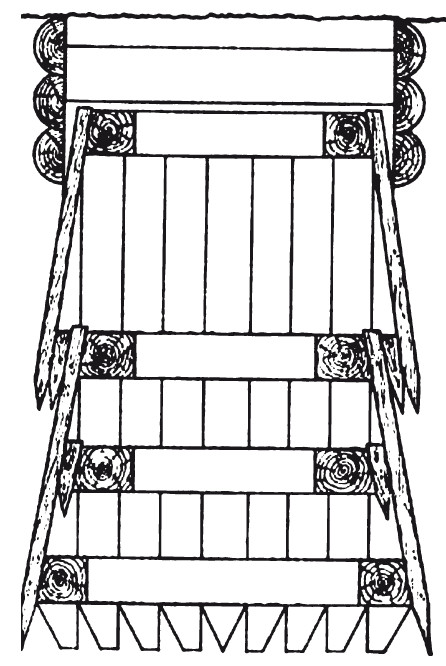

Прохождение плывуна косыми шпунтами.
Более мощные плывуны (1–1,4 м) проходят, вбивая у основания сруба ряды косого шпунта длиной 0,7–0,9 м. Нижний ряд такого шпунта закрепляют каждый раз следующим рядом, расположенным выше. Затем косой шпунт укрепляют внутренним срубом или внутренним шпунтом с распорками.

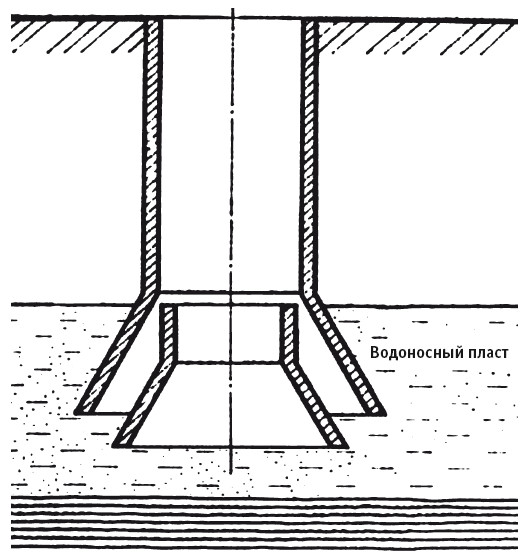

Шатровое устройство водоприемника.
Водоприемную часть колодца в плывунах, особенно когда песок очень мелок и сильно разжижен, выполняют часто в виде двойного шатра. Вскрыв такой пласт, наращивание сруба прекращают и устанавливают второй шатер – водосборный, отступив на 0,35—0,4 м от стенок основного шатра. Сборку водосборного шатра надо производить очень тщательно снизу вверх с проконопачиванием его мхом и расшивкой рейками. Песок из внутреннего шатра при углублении шахты забрасывают между стенками, а воду откачивают.
Иногда возникает необходимость изолировать верхний водоносный пласт с плохой водой, пройти его шахтой. Добиваются этого также с помощью шпунтового ряда досок, которые забивают снаружи сруба. Между шпунтом и срубом в этом случае устраивают глиняный замок.
У читателя может возникнуть справедливый вопрос: нет ли противоречий в приведенных рекомендациях по проходке различных грунтовых пород? Дело в том, что все эти рекомендации достаточно относительны и должны восприниматься не как догмы, а как руководство к действию. Слишком большое многообразие имеют породы и, соответственно, различные условия их проходки. Самодеятельный строитель должен сам найти правильное решение в каждом конкретном случае, применяя описанные способы.
Бетонные колодцы
Если есть возможность, шахтный колодец лучше всего строить из бетона. Такие колодцы отличаются высокой прочностью и долговечностью, они предпочтительнее других и в санитарно-гигиеническом отношении. Стенки у бетонных колодцев плотные и не пропускают загрязнения с поверхности земли. В практике колодезного строительства существуют три типа бетонных колодцев: колодцы из монолитного бетона; колодцы из бетонных колец; колодцы из бетонных пластин.
Строительство колодца из монолитного бетона ведут обычно в готовой шахте сплошным бетонированием между двумя опалубками, наружной и внутренней, подобно бетонированию обычной стенки. Конечно, строительство колодца из монолитного бетона идет медленнее, чем сооружение колодца из готовых бетонных колец. Однако для самодеятельного строителя этот способ представляет определенную ценность, так как позволяет обойтись без грузоподъемной техники. Крепление шахты колодца можно осуществить как бетоном, так и железобетоном. Поскольку принципиальной разницы в строительстве бетонных и железобетонных колодцев нет, условимся в дальнейшем называть эти колодцы бетонными.
Материалы для изготовления бетонного колодца сравнительно доступны, а работа с бетоном проста и не требует какой-то специальной квалификации. Тем не менее, основы технологии приготовления бетона нужно знать, чтобы избежать ошибок и не затратить впустую время, труд и материалы.
БЕТОН И БЕТОННАЯ СМЕСЬ
Бетон – искусственный [технический] каменный материал, получаемый в результате уплотнения и твердения бетонной смеси, которая состоит ив вяжущего элемента [цемента], воды и заполнителя, мелкого [песка] и крупного [щебня или гравия].
Бетонная смесь – это еще не камень, ее можно формовать в изделие и уплотнять. Когда в бетонной смеси отсутствует крупный заполнитель, она называется раствором. В затвердевшем состоянии прочность раствора может быть равной прочности бетона.
Цементы бывают разные, но для колодца желательно использовать портландцемент марки 400, не ниже. При хранении цемента качество его снижается. Особенно быстро это происходит, если цемент хранился в бумажных мешках, в которых он обычно поступает в продажу. Происходит это потому, что бумажные мешки пропускают влагу из воздуха. Например, если цемент купить осенью или зимой (обычно это легче), а строить колодец летом, то прочность цемента в бумажных мешках снизится настолько, что бетон из него лучше не делать – он начнет сыпаться при замерзании и оттаивании. Выход единственный – после покупки цемента пересыпать его как можно быстрее в плотную, непромокаемую для влаги тару. Хорошо хранится цемент в мешках из синтетической пленки, а также железных бочках с плотными крышками.
Воду для приготовления бетонной смеси надо брать питьевую или любую другую, но не кислую. Кислотность воды определяется показателем pH. Если этот показатель больше 7, вода щелочная, меньше – кислая, и кислотность воды тем выше, чем меньше pH. Для бетона вода должна иметь pH не менее 4. Определить pH воды легко с помощью индикаторной бумажки, которая изменяет цвет в зависимости от значения pH.
Введение в бетон заполнителей позволяет сократить расход цемента и одновременно улучшить технические характеристики бетона. Поэтому к заполнителям предъявляются соответствующие требования. Мелкий заполнитель – обычно природный песок, крупный – гравий или щебень.
Песок чаще всего встречается кварцевый, он является наилучшим для бетона. Другие пески, особенно известняковые и ракушечные, надо проверить на прочность в строительной лаборатории. Песок состоит из смеси зерен различной крупности (0,14—5 мм). Различают пески речные, морские и горные (овражные). Зерна речных и морских песков обычно округлой формы, зерна горных – остроугольной, что улучшает сцепление с цементным камнем. Однако речные и морские пески, как правило, меньше загрязнены глиной и органическими примесями. Помните, глина очень вредна при приготовлении бетонной смеси! Она обволакивает зерна песка и не дает им сцепляться с цементом. Органические, гумусовые примеси, особенно жирные кислоты, также сильно снижают прочность бетона и даже вызывают разрушение цемента. Содержание в песке глинистых, илистых и пылевидных примесей, определяемых отмывкой и отстаиванием, не должно превышать 3 % (по массе). Органические примеси определяют с помощью 3 %-ного водного раствора едкого натра: обрабатывают навеску песка этим раствором в соотношении 1: 1 (по массе) и дают отстояться сутки. При наличии органических примесей раствор окрашивается, и если его цвет становится темно-желтым, красным или коричневым, то песок без промывки непригоден.
Гравий состоит из окатанных зерен размерами 3—70 мм. Гравий также может быть речной, морской и горный (овражный). Зерна горного гравия (как и горного песка) более остроугольные, речной и морской гравий более чистые. Для бетона лучше малоокатанная форма, малопригодна яйцевидная, еще хуже – пластинчатая, или лещадная, шириной в 3 раза и более превышающей толщину. При загрязнении гравия глиной его необходимо промывать. Нельзя применять гравий, зерна которого крупнее 1/4 части толщины стенки колодца и больше минимального расстояния между стержнями арматуры в железобетоне. Например, для стенки колодца толщиной 100 мм можно использовать гравий с наибольшим зерном 25 мм.
Щебень – дробленый камень размером до 150 мм. Чаще всего в строительстве применяют известняковый и гранитный щебни, которые являются отличным материалом и для колодца. Кирпичный щебень непригоден.
Состав бетонной смеси определяют соотношением по массе (иногда менее точно по объему) между цементом, песком и гравием (щебнем), принимая количество цемента за 1. Обязательно указывается также водоцементное отношение – В/Ц, т. е. отношение массы воды к массе цемента. Для колодцев бетонная смесь: 1:2:3 или 1: 2,5: 4 и В/Ц = 0,5–0,7.
Смесь можно составить, основываясь на расходе материалов по массе (кг) на 1 м3 уложенной и утрамбованной бетонной смеси. Например, цемента – 300 кг, песка – 750, щебня – 1200, воды – 150 кг, а всего – 2400 кг.
Водоцементное отношение (В/Ц) является очень важным показателем: с его увеличением подвижность бетонной смеси возрастает и она легче заполняет форму, по при этом прочность бетона резко снижается. Поэтому для колодцев В/Ц более 0,7 брать нельзя.
Приготовляют бетонную смесь в бетономешалках или ручным способом. При ручном приготовлении сначала смешивают цемент и песок, затем добавляют нужное количество воды по В/Ц и перелопачивают, далее добавляют гравий или щебень, предварительно смоченные водой, и еще раз все перелопачивают до получения однородной смеси.
Бетонную смесь укладывают в форму слоями по 10–15 см и уплотняют трамбовками до появления «цементного молока». Эта операция также имеет очень большое значение: чем лучше произведено уплотнение, тем выше прочность бетона. В строительстве уплотнение бетонной смеси производят вибраторами. Бетонная смесь при вибрировании приобретает свойства тяжелой жидкости, расплывается, заполняет форму и уплотняется. Домашнему мастеру для этой цели можно посоветовать приспособить вибрационный насос, вибрационный активатор стиральной машины или вибрационный распылитель для краски.
После укладки бетонной смеси и ее уплотнения надо позаботиться о том, чтобы процесс твердения, особенно в первые 7—10 дней, проходил без подсыхания и подмерзания. И то и другое очень вредно. В жаркую и ветреную погоду бетон надо закрыть влажными опилками ила другими подходящими материалами и в течение дня несколько раз смачивать водой. Если возможны заморозки, битон утепляют, закрывая теми же опилками, но только сухими. Теплопроводность сухих опилок очень низкая, и слой в 5 см надежно предохранит свежеуложенный бетон от любого осеннего мороза.
Бетон хорошо сопротивляется сжатию и плохо – растяжению, поэтому в тех случаях, когда в работе конструкции ожидаются деформации растяжения, бетон армируют железом, которое и берет на себя растягивающие нагрузки. Такой материал называется железобетоном. Для армирования бетона лучше всего применять специальную арматурную сталь с рифленой поверхностью – арматуру периодического профиля (периодичку, как ее называют), подойдет также любая прутковая или полосовая сталь, а также проволока, даже колючая. Надо только, чтобы ржавчины на металле было как можно меньше, самое лучшее, если она отсутствует вовсе. Концы гладких стальных прутков нужно загнуть или приварить к ним стальные зацепы. Это необходимо для того, чтобы при растягивающих нагрузках арматура не сдвигалась относительно бетона, а работала с ним как одно целое. Благодаря щелочной среде, которую создает бетон, арматура в бетоне не корродирует, но для этого арматура должна быть не ближе 15 мм к поверхности бетонного изделия. Если глубина колодца значительна, рытье и временное крепление шахты становятся очень дорогими. В этом случае шахту отрывают сначала на некоторую глубину и бетонируют, стараясь вывести крепление над землей как можно выше. Далее работу ведут опускным методом, подрывая грунт под стенками колодца и постепенно его осаживая. Для облегчения работы в нижней части бетонного крепления надо предусмотреть устройство режущего башмака. Грунт вынимают до тех пор, пока колодец не опустится на 2 м ниже поверхности земли. Затем рытье прекращают, устанавливают опалубку
