* * *Предисловие
От первого лица
…Я с юных лет получал великое наслаждение от всего, что касалось архитектуры…
Андреа ПалладиоЦит. по: Палладио А. Четыре книги об архитектуре / пер. И. В. Жолтовского. М.: Изд-во Всесоюзной Академии архитектуры, 1936. С. 11.Эту книгу не стоит читать тем, кто уже изучал историю архитектуры. Разве что проверить себя: ничего ли не упустил? Тот, кто был усерден в занятиях, вряд ли найдет в ней что-то новое. Я взялся за нее, надеясь – в меру отпущенных мне способностей – помочь открыть для себя мир прекрасных построек тем, кто умеет чувствовать красоту, но, по стечению обстоятельств, до сих пор не знаком с языком зодчества. Конечно, каждый из нас время от времени любуется архитектурными произведениями. Красивые здания, храмы, дворцы, усадьбы и удачные постройки современных архитекторов есть в любом регионе. И разумеется, никакая историческая экскурсия не обойдется без встречи с архитектурными шедеврами. Однако серьезное изучение архитектуры многих отпугивает. Действительно, в отличие от других видов искусств, архитектура не умеет развлекать, она не рассказывает занимательные истории, в ней редко встретишь пикантную прелесть обнаженной натуры или соблазн аппетитных плодов. Тем не менее она тоже является повествовательным (нарративным) искусством, только ее сюжеты куда масштабнее и затрагивают самые главные темы: о гармоничном устройстве Вселенной, о Человеке и о присутствии Бога. Однако, чтобы читать такие «тексты», нужно овладеть специальным словарем. Это не так уж трудно и совсем не скучно. Более того, это стоит сделать не только ради того, чтобы получить максимум удовольствия, но и чтобы не оказаться в какой-то момент пассивным объектом манипулирования. Никакое искусство не властно над людьми так, как зодчество. Архитектура может незаметно отдавать команды, эффективно управляя поведением человека, заставляя его двигаться не только в определенных направлениях, но и в определенном ритме, в желательном темпе и даже в нужной манере. И это еще не все. Зодчество властно и над чувствами, и над мыслями.
Достаточно вспомнить волнение, неизбежно охватывающее нас при посещении сакральных сооружений, пусть даже иных конфессий. Конечно же, архитектура является и эффективным политическим инструментом: она внушает массам нужные идеи, тоталитарные или демократические – в зависимости от воли заказчика.
Я уже подзабыл, что привело меня к мысли начать работу над этой книгой, зато отлично помню, в какой момент много лет назад решил заниматься именно историей архитектуры. Мне, как и многим студентам искусствоведам истфака МГУ, очень повезло, потому что курс введения в специальность и лекции по искусству Возрождения нам читал профессор Виктор Николаевич Гращенков. Это был не просто крупный ученый, но и учитель от Бога.
Вопреки обывательским мифам и кинематографическим штампам, он нисколько не походил на карикатурно одухотворенного ценителя прекрасного, а выглядел, скорее, как полковник какой-то секретной службы. Строгому облику соответствовала и манера чтения лекций: точные формулировки, множество фактов, четкая логика. Впрочем, если слушателям требовался отдых, бывали и отступления от темы. В таких случаях профессор делился с нами воспоминаниями о том, как прикасался (в том числе буквально) к выдающимся памятникам, ведь в советские годы историков зарубежного искусства, знакомых с объектами своих исследований не только по фотографиям, было не так уж много. В затемненной для показа слайдов аудитории мы проводили по многу часов. Виктор Николаевич не обращал внимания на звонки, отсчитывающие официальные академические пары, да и общее число пар, в которое должна уложиться очередная лекция, его совершенно не интересовало – шесть-семь часов подряд считались нормой. Когда он, наконец, решал, что вложил в наши головы достаточное в этот день количество знаний, мы, щурясь, вываливались из аудитории на свет, уставшие, с гулом в головах, но со счастливым ощущением посвященности и приобщенности к восхитительной науке – искусствознанию. Правда, эту радость существенно омрачала мысль, что через пару месяцев, на экзамене, тот же необъятный материал нам предстоит пересказывать грозному профессору.
Именно Виктор Николаевич на своих вводных занятиях привил некоторым из нас, преимущественно юношам, страсть к искусству архитектуры. Для меня, например, до поступления в Московский университет интересовавшегося не только искусством, но и техникой, прежде всего стало открытием, что существует область, в которой счастливо сочетаются эти извечно соперничающие сферы человеческой деятельности. Позже, на лекциях, я был покорен и безупречной логикой всего, в чем проявляется искусство зодчества, и его особым местом в культуре. «Архитектура – мать искусств», – не без основания любят повторять архитекторы. В то же время Виктор Николаевич как никто другой умел дать почувствовать нечто, неподвластное рацио, саму плоть, чувственную материю произведения – стихии движущихся пространств и тяжесть, укорененность каменной массы в грунте, звонкость гранитной брусчатки и гладь полированного мрамора.
Разумеется, не только Гращенков учил нас понимать архитектуру. Практически каждый преподаватель включал в свои лекции соответствующие разделы из истории строительного искусства. Римма Владимировна Савко и Наталья Михайловна Никулина вели семинары, на которых мы учились описывать и анализировать памятники разных эпох, постигая азы профессии искусствоведа. Владимир Васильевич Кириллов вдохновенно открывал нам революционную красоту авангарда. Ольга Сергеевна Евангулова давала почувствовать монументальное обаяние русского XVIII века. Потом, на старших курсах, к нам пришел профессиональный архитектор – Андрей Викторович Бабуров. Прежде всего он показал правильный способ крепления ватмана на планшетах (его нужно смочить, тогда, высыхая, он натягивается, как барабан) и старую хитрость всех зодчих, умеющих из линейки с петлями и особым образом натянутого шнурка делать компактную, но надежную рейсшину. Под его руководством мы повторяли чертежи выдающихся сооружений. Мне досталась Вилла Ротонда архитектора Андреа Палладио. Не думаю, что я мог бы рассчитывать на приличную оценку в архитектурном институте, но это был замечательный опыт. Просто повторяя линии за гениальным зодчим, начинаешь не то чтобы лучше понимать, но подсознательно лучше чувствовать детали великого замысла. Посчастливилось также побывать на занятиях у выдающегося историка архитектуры Михаила Андреевича Ильина. За год до смерти он нашел в себе силы вести у нас спецкурс, посвященный древнерусскому зодчеству.
Уже работая в ЦНИИ теории и истории архитектуры (позже ВНИИ теории архитектуры и градостроительства), я часто даже среди профессиональных архитекторов встречал людей, которым недодали тех знаний и тех чувств по отношению к архитектуре, какими в изобилии делились с нами наши университетские преподаватели. Соответственно, эта книга – попытка хотя бы отчасти передать даже не знания (глубокие знания вы найдете в иных, серьезных научных изданиях), но умение извлекать как можно больше удовольствия от встречи с архитектурным произведением.
Еще пара предварительных замечаний. Первое: следуя за выдающимися теоретиками архитектуры прошлого, я назвал главы книгами. Всего таких книг получилось семь, что и отражено в названии. Надеюсь, читатель увидит в этом скорее иронию, нежели пафос.
Второе: выдающегося астрофизика Стивена Хокинга, автора знаменитой научно-популярной книги «Краткая история времени» (1988), издатели предупреждали, что каждая математическая формула, размещенная в тексте, вдвое уменьшает число читателей. Подозреваю, что в гуманитарных науках примерно тот же негативный эффект, пусть и с другим коэффициентом, вызывают ссылки – мелкие цифры в конце слов и предложений, заставляющие каждую минуту отрываться от повествования, чтобы найти на последних страницах малопонятные «Там же», «Указ. соч.», «Op. cit.», «Ibid.» и проч. В этой книге ничего такого не будет. Вместо поясняющих ссылок я решил выделить в специально оформленные цитаты (очень «вкусные», с моей точки зрения) слова того автора, чьи труды преимущественно служили мне опорой при написании данного фрагмента. Кроме того, в конце книги читатель найдет раздел «Что почитать», который можно рассматривать и как краткий список использованной литературы.
Я очень хочу поблагодарить тех, кто помогал мне в работе над книгой. Прежде всего жену Елену, моего самого требовательного редактора. Ей же, уроженке славного Львова, я обязан знакомству с гениями этого места. А также детей – Валерию-Софию и Виталия, своего рода «читателей-испытателей», на которых я проверял, насколько текст может быть понятен неглупым старшеклассникам. Кроме того, неоценимую поддержку мне оказали друзья-искусствоведы Людмила Котлярова, Светлана Кузенкова и Анна Сасаева, взявшие на себя труд читать и комментировать неотредактированные разрозненные фрагменты. И, разумеется, огромное спасибо всем, кто в нелегкую годину мировой войны за авторское право бескорыстно поделился собственноручно сделанными фотографиями. Без такой поддержки эта книга вряд ли увидела бы свет.
Наконец, весьма приятно рассказать о людях, без профессионализма и огромного творческого вклада которых эта книга не состоялась бы. Данное издание – плод большого труда целого коллектива. Я чрезвычайно благодарен главному редактору ИД ВШЭ Валерию Анашвили, поверившему мне как автору задолго до завершения текста. Именно его упорству и даже смелости я обязан тем, что Издательский дом решился вложить в эту книгу ощутимые силы и средства. Если читатель найдет язык книги легким, а факты тщательно выверенными, то это заслуга редактора Татьяны Соколовой. Очень удобный макет, компонующий тексты основного рассказа, цитат и подписей, и восхитительную обложку придумал художник Валерий Коршунов; а чтобы воплотить его замысел, понадобился профессионализм верстальщицы Светланы Родионовой. Немало труда приложили корректор Ольга Ростковская и менеджер по правам Дмитрий Корниенко, а дирижером этого сложного редакционного «оркестра» стала заведующая книжной редакцией Елена Бережнова.
Спасибо им всем!
I. Ордер
Книга первая, в которой рассказывается, как архитектура научилась говорить о себе
Как украсить букву «П»
Мис ван дер Роэ, один из выдающихся архитекторов XX века, из тех, кто на десятилетия вперед определил облик современного города, как-то сказал: «Строительное искусство начинается там, где тщательно складывают вместе два кирпича». На самом деле достаточно и одного камня, чтобы родилось архитектурное произведение; нужно лишь, чтобы не было сомнений в рукотворности того, что получилось в итоге.
Такие сооружения из единственного камня действительно существуют, и, возможно, именно они являются самыми древними архитектурными памятниками планеты. Это менгиры – многотонные глыбы, вырубленные в скалах или найденные уже оформленными самой природой. Древние люди, собравшись вместе, волоком доставляли их в назначенное место и вручную ставили вертикально. Наверное, древние боги, которым, собственно, и посвящался этот фантастический труд, оставались довольны – сам вес камня свидетельствовал об искренности молитвы.
Менгиры – простейшие из мегалитов, то есть построек из огромных камней. Нам же пора сделать шаг вперед, чтобы увидеть, как под камнями научились сохранять полезное пространство. Вообще, история зодчества – это, прежде всего, рассказ о том, как люди искали решение простой на первый взгляд задачи: строить так, чтобы потолки не падали на головы. Самый очевидный ход рано или поздно будет найден и играющим в кубики ребенком, и взрослым, перемещающим колоссальные каменные глыбы: если на два расставленных нижних объема водрузить еще один, то под ним может образоваться полезное пространство, более или менее закрытое от всего внешнего. Такая примитивная конструкция на языке науки называется стоечно-балочной системой. В сущности, с ней знаком каждый, кто пытался сколотить сарай на даче: два столба и бревно или брус над ними. А в древности первыми пользователями данной строительной технологии стали покойники. Именно им, как правило, предназначались дольмены – большие мегалитические «будки», неплохо сохранившиеся до наших дней. Их можно встретить, например, во Франции и в Ирландии, а из ближайших к нам земель – в Крыму.

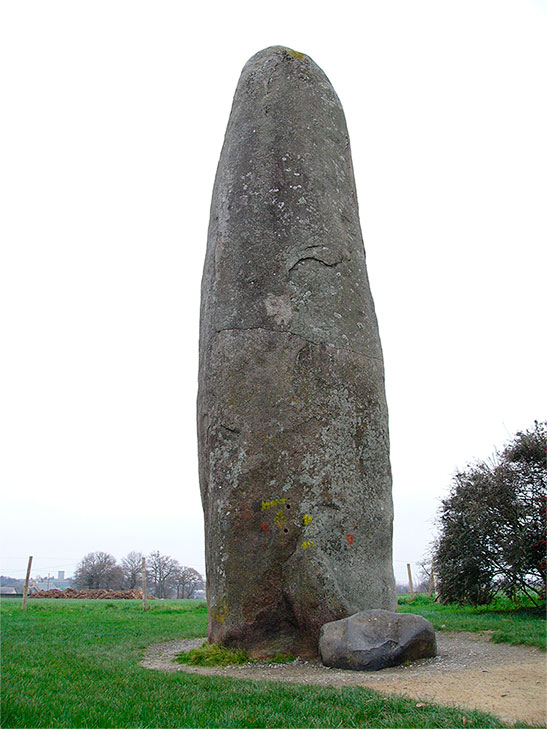

Рис. 1.1. Менгир Шан-Долан.[1] Ок. 4500–1700 гг. до н. э. Бретань, Франция
Рис. 1.2. Дольмен. V–III тыс. до н. э. Бретань, Франция[2]
Еще один вид мегалитов – кромлехи, и самый известный из них – Стоунхендж, знаменитый рабочий стол ранних версий Windows. Укрыться от дождя под его балками вряд ли удастся, зато под ними можно торжественно пройти на священную территорию, чтобы принять участие в магическом ритуале либо в демократической церемонии – в выборе племенного вождя или в назначении жертвы. Через эти же ворота, похожие на нашу букву «П», раз в году, в особый день, в центр круга мог проникнуть солнечный луч, чтобы, упав на отмеченное место, дать команду: «Весна пришла, пора пахать и сеять!» Так что, возможно, кромлех работал еще и большим солнечным календарем.
Конечно, огромные, грубо отесанные мегалиты сами по себе выглядят величественно и уже благодаря своим размерам вызывают уважение, но все же утонченному цивилизованному обществу (скажем, рафинированным рабовладельцам, имеющим время предаваться философским размышлениям и рассуждать о природе прекрасного) этого недостаточно. Такие камни надо как-то украсить. Вертикальные опоры прямо-таки сами просят, чтобы из них изваяли скульптуру. Вот только что она должна изображать?
Египтяне, например, считали, что лес колонн в их храмах и должен быть похож на лес. Храм виделся им своего рода путеводителем по загробному миру, предупреждающим душу об опасностях, которые ей предстоит одолеть, пробираясь сквозь дикие заросли к вожделенной цели, к Стране мертвых. Опоры египетских сооружений поэтому чаще всего сделаны в виде пальм, цветков лотоса или папируса, а также связок стеблей, из которых в реальной жизни строились дома и лодки. Впрочем, в храмах Древнего Египта можно встретить и подобия человеческого тела: в так называемых гаторических колоннах, где верхняя часть опоры – капитель – украшалась ликом богини любви и женственности Хатхор (она же – Гатор).
Древнеегипетские колонны в виде пучков папируса (Огюст Шуази, правда, полагал, что это нераспустившийся бутон лотоса). Так или иначе, но это растительный мир, воплощенный в камне, он же и «мир иной».

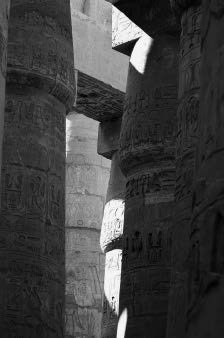

Рис. 1.3. Колоннада двора Рамзеса II[3]
Некоторые животные тоже получили свое воплощение в архитектуре, особенно те, в чьем облике на землю являлись боги. Дворцы Персеполя, столицы мощной державы Ахеменидов, были украшены колоннами, капители которых изображали быков и грифонов, а у подножия грозно стояли совсем уж фантастические существа с телом быка, крыльями орла и головой бородатого воина.
Возможно, архитектура так и не стала бы самостоятельным видом искусства, навсегда оставшись большой скульптурной композицией, если бы древние греки, занявшись строительством из камня, не отказались от животных или растительных сюжетов. Их зодчие не стали звать скульпторов, чтобы сделать колонны в форме пальм или быков. На первый взгляд они поступили даже странно, придав каменным сооружениям форму старых деревянных храмов – простую и строгую, следующую конструктивному назначению, а не богословской символике. Иначе говоря, в отличие от остальных народов, они стали изображать в известняке и мраморе примитивные плотницкие изделия.

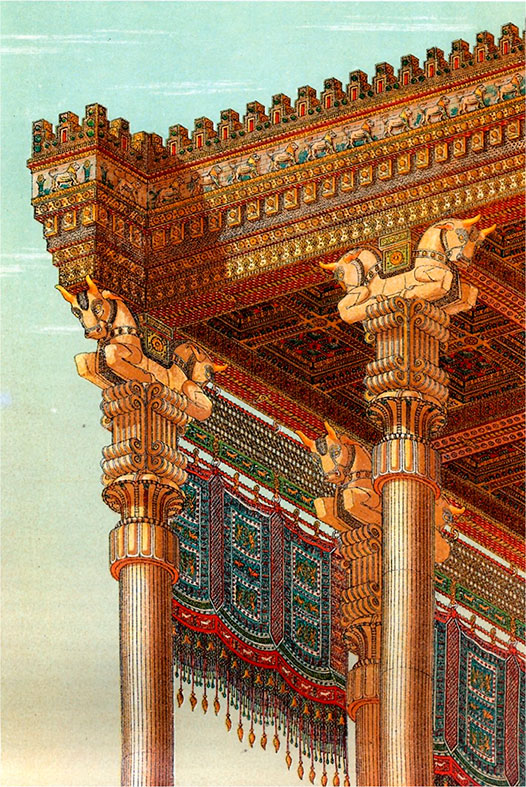

Рис. 1.4. Ападана – большой колонный зал, часть царского дворца. Персеполь. V век до н. э. Реконструкция Шарля Шипье[4]
Что, например, нужно сделать, чтобы построить из дерева храм какому-то греческому богу, скажем Зевсу? Прежде всего, поскольку дело происходит в жаркой Греции, желательно, чтобы глухие стены святилища окружала открытая галерея или навес, где удобно укрыться от солнца. Мы ставим ряд вертикальных столбов, найдя подходящие деревья (что, вообще-то, не просто на этом полуострове). Наш металлический инструмент, очищая их от коры, уже оставил характерные канавки вдоль всего ствола. Добавим, что вряд ли эти стволы правильной цилиндрической формы: чтобы опоры были устойчивыми или, по крайней мере, казались такими, желательно заузить их кверху. Однако необходимо и какое-то расширение на конце для поддержки несомых частей, поэтому каждый столб мы завершим подобием круглой чаши, на которой, в свою очередь, будет лежать квадратная плита. Теперь сверху можно положить несколько горизонтальных балок, установив их для большей жесткости на ребро.
Однако пока это просто ряд колонн с перекладиной сверху: «П-П-ПП-П-П». В качестве забора с воротами он годится, но крыши все еще нет. Для того чтобы перекрыть какое-то пространство, нужно к идущей параллельно стене или другой колоннаде перекинуть поперечные балки (они называются прогоны). Нет нужды класть их сплошь, без просветов, как в блиндаже; обычно хватает одной над каждой колонной и одной или двух между ними. Промежутки между выходящими на фасад торцами балок-прогонов можно оставить открытыми, но лучше прикрыть их щитами, предохраняющими от дождя и ветра. Другими щитами, сбитыми из вертикальных досок, мы защитим и сами торцы. Крышу сделаем двускатной, причем доски стропил должны нависать над краем сооружения, оберегая фундаменты от стекающей с кровли воды. Последний штрих: поскольку деревянные конструкции весьма подвижны (помните вечный стук и потрескивание в деревенском доме?), мы не просто поставим балку на балку, а проложим между ними тонкие деревянные дощечки-полочки, закрепленные снизу клинышками.

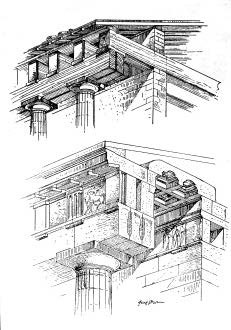

Рис. 1.5. Гипотетическая реконструкция происхождения дорического ордера. Художник Йозеф Дурм. 1881 г.[5]
Ну вот, мы получили простую и, главное, очень логичную конструкцию. Ничего лишнего, никаких украшений ради украшений. Каждая деталь работает, и вполне понятно как. Что-то перекрывает внутреннее пространство, что-то поддерживает эти перекрытия. Черепица, уложенная на стропила, покрывает здание сверху. Сооружение, конечно, не сквозное, как простая беседка: за колоннадами прячутся стены, образуя священный зал – целлу. Ставь туда статую Зевса или другого влиятельного бога и заходи, молись, приноси жертву.
Посмотрим теперь на каменный аналог (в отличие от их деревянных прототипов, таких храмов сохранилось множество). Здание стоит на ступенчатом постаменте – стереобате (под ним, не сомневайтесь, надежный фундамент). Верхняя площадка, на которую, собственно, и опираются колонны, называется стилобат. Опоры, конечно, значительно толще деревянных, но продольные вертикальные канавки – каннелюры – придают им достаточно стройный вид. К тому же, как и положено, колонны зримо сужаются кверху. Каждая заканчивается чашей – эхином («котлом» или «сосудом для омовения рук» в переводе), на которой лежит квадратная плита – абак (вообще-то «абак» – это табличка для ведения расчетов). Все, что выше абака, называется антаблементом (знающие французский или английский язык без труда расслышат здесь слово «стол») и делится по горизонтали на три основные части.
Рис. 1.6. Структура дорического ордера[6]
Самая нижняя, несущая часть – архитрав – состоит из двух-трех поставленных на ребро горизонтальных балок (с фасада мы видим только одну из их наружных граней). Выше расположен богато украшенный ряд, состоящий из череды панелей с вертикальными желобками и барельефов, обычно воплощающих какие-то героические сюжеты. Панели с желоб ками – это триглифы. Они (и это важно!) как будто являются торцами поперечных, уходящих в глубину балок – прогонов. Воображаемая пустота между триглифами закрывается другими щитами – метопами, то есть теми самыми скульптурными рельефами. Чередование метоп и триглифов образует фриз – средний ряд антаблемента. Полочка-прокладк а под ним – тения. Наконец, над всей конструкцией, защищая ее от дождя, нависает козырек карниза. Снизу видны мутулы, изображающие концы стропильных досок, и гутты – шляпки гвоздей («капли» в переводе с латинского); гутты также украшают регулы – короткие полочки под триглифами. Еще выше – бортик, в который упирается черепица (он же – желоб для воды), и отверстия водостоков – сима и акротерии.

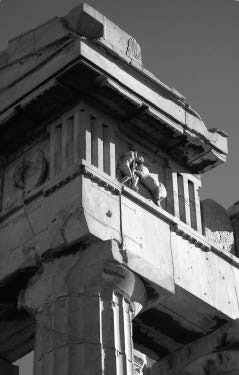

Рис. 1.7. Парфенон на афинском Акрополе. Архитекторы Калликрат, Иктин. 447–438 гг. до н. э. Украшен в 438–431 гг. до н. э. под руководством скульптора Фидия[7]
На первый взгляд деревянный прототип и каменный храм идентичны. Однако между ними есть важное отличие: не все в каменной конструкции работает так, как это видится зрителю. Например, за триглифами никогда не бывает реальных балок-прогонов, а мутулы вовсе не являются концами настоящих стропил. Более того, швы каменных блоков могут вообще не совпадать с границами изображенных деталей.
Это обстоятельство, как будто случайное и, может быть, родившееся действительно абсолютно спонтанно, совершило настоящую революцию в искусстве строить. Воплотившись в камне, архитектура греков впервые стала полноценным изобразительным искусством, причем изображала она не что-то иное, а саму себя, работу собственных конструкций. Теперь рассказ о том, как работают опоры и балки, как помогают им в этом тяжелом труде детали помельче, о непростых взаимоотношениях несомых и несущих частей сам по себе сделался художественной ценностью. (Архитекторы и искусствоведы называют такое взаимодействие конструктивных элементов тектоникой или архитектоникой, а в Древней Греции словом τεκτονικός именовали плотницкое искусство.)
С рождением древнегреческого храма архитектурное сооружение перестало просто обслуживать людей, удовлетворяя их потребности, пусть даже самые возвышенные, и начало воздействовать на них, требуя сопереживания.
Здание есть как бы живое существо, создавая которое следует подражать природе.
Леон Баттиста АльбертиЦит. по: Зубов В. П. Архитектурная теория Альберти // Леон Баттиста Альберти. М.: Наука, 1977. С. 63.Колонны и горизонтальные элементы в исполнении античных зодчих, конечно, не подражали буквально формам человеческого тела, но всетаки уподоблялись живому организму, выполняющему определенную работу. Снизу – крупные части; чем выше, тем больше деталей и тем более дробен их ритм и чаще членения. Фуст (тело колонны) утолщен в нижней трети (это называется энтазис), будто бы вес заставляет напрячься каменный мускул. Так же и круглая чаша (эхин) – не просто опорная шайба, но «лапа», «ладонь», подставленная под осязаемый груз. С пониманием глядя на труд античных конструкций, мы можем представить себя на месте опоры, ощутить тяжесть каменных балок, мысленно напрячь мышцы и, следовательно, посочувствовать архитектурному произведению.
В этом смысле античный храм родствен скульптуре своего времени: примерно в ту же эпоху греки научились передавать в статуях ощущение физического напряжения, работы мускулов человека. Появился хиазм – прием, когда вес фигуры зрительно приходится только на одну ногу (есть и еще один термин: контрапост). Тело принимает S-образный изгиб, видно, что какие-то мышцы напряжены, в то время как другие расслаблены. Причем для ваятеля важным было не запечатлеть фигуру в движении, как в спортивной фотографии, а, наоборот, поймать момент неподвижности: тело статично, но полно потенциальной энергии, уподоблено сжатой пружине, находится, можно сказать, в динамическом равновесии. Мы чувствуем, что Дорифор сейчас сделает шаг, что в следующий миг Дискобол крутанется, подобно праще… И много веков наслаждаемся непреходящим мгновением, формой камня, полной внутренней жизни. Так и храм никуда не шагнет, его опоры не выжмут вверх балку, как штангу. Движения нет, но есть энергия, и мы ее чувствуем.
