Броня на колесах. История советского бронеавтомобиля 1925-1945 гг.

Бронеавтомобили Дыренкова

18 июля 1929 года РВС СССР принял «Систему танко-тракторного и автоброневого вооружения Рабоче-Крестьянской Красной Армии». Согласно этому документу планировалось в кратчайшие сроки разработать современные образцы бронетанковой техники и развернуть их серийное производство. В части бронеавтомобилей предлагалось спроектировать 4 новых образца, из них 2 средних. Последние создавались на шасси трехосных автомобилей «Форд-Тимкен» и АМО-2. Вооружение машин должно было состоять из 20-мм пушки и 12,7-мм пулемета у «Форд-Тимкен» и соответственно 37-мм пушки и трех 7,62-мм пулеметов у АМО-2, бронирование 6–8 мм, экипаж 4 человека. Разработку и изготовление новых бронеавтомобилей поручили конструкторскому бюро Ижорского завода. С декабря 1929 года контроль за проектированием броневиков осуществляло УММ РККА. Оно поставило заводу срок сдачи опытных образцов 11 декабря 1930 года.

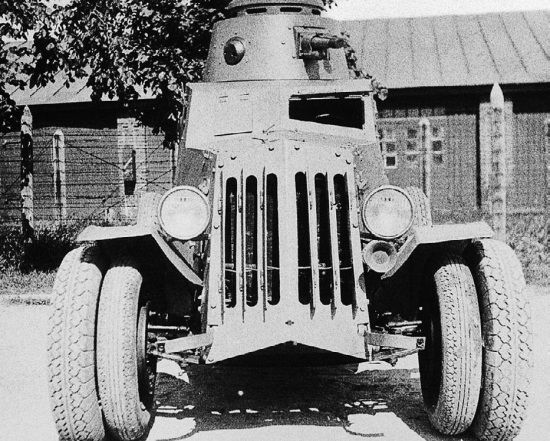

Бронеавтомобиль Д-13, вид спереди. Он оснащен двойными колесами с шинами разного диаметра для улучшения проходимости (АСКМ).

К этому времени на 2-м автосборочном заводе в Москве и заводе «Гудок Октября» в Нижнем Новгороде полным ходом шла сборка грузовых и легковых «фордов», а из-за границы прибыли первые из 100 закупленных в Америке грузовиков «Мореланд».

Кроме того, в конце 1930 года с американской фирмой «Тимкен» заключили договор на изготовление 1000 трехосных (6x4) грузовиков. При этом «Тимкен» брала обычный двухосный «Форд-АА» и устанавливала на него третью ось. Эти грузовики, известные как «Форд-Тимкен», доставлялись в Советский Союз двумя партиями – в июне и октябре 1931 года – и собирались на заводе «Гудок Октября».

Бронеавтомобиль Д-13, вид сзади.

Лето 1931 года (АСКМ).

15 сентября 1930 года член научно-технического комитета УММ докладывал своему руководству: «Доношу о командировке на Ижорский завод по вопросу о состоянии опытных заказов на бронеавтомобили…

4. Бронированный «Форд-АА» (шестиколесный), разрабатываемый по системе вооружения. Проект закончен. Выполнена большая часть рабочих чертежей. Окончание чертежей задерживается из-за неполучения от артиллерийского управления точных чертежей 12,7 и 20-мм пулеметов, для которых разрабатывается соответствующая башня. К изготовлению опытных образцов завод может приступить не ранее 1 декабря, то есть срок выпуска, намеченный УММ – 11 декабря – будет сорван, так как шасси будет выпущено 4-м автозаводом лишь в середине ноября месяца. Срок изготовления опытного образца 3–3,5 месяца, то есть готовность примерно к 15 марта 1931 года при общем условии организации спецбригады рабочих для опытных работ.

5. Бронированный шестиколесный автомобиль «Мореланд». К 30–25 сентября заводом будут даны эскизы нескольких вариантов бронированной машины с подсчетом весовых данных. Рабочие чертежи будут готовы примерно в середине декабря. Срок выпуска опытного образца не ранее конца марта 1931 года.

6. Бронированный шестиколесный автомобиль АМО-2. К разработке проекта завод не приступал, так как не имеет чертежей автомобиля.

Выводы и предложения.

…2. Все основные опытные работы могут быть выполнены в намеченные сроки при условии организации опытной группы рабочих с ответственным руководителям по бронированным машинам.

3. Так как 12,7 и 20-мм пулеметы в стадии разработки, вооружить «Форд-АА» исключительно пулеметами Дегтярева (2 в башне и 1 в передней части корпуса)».

Однако в начале декабря ситуация изменилась, и в течение ближайшего года разработка новых типов бронеавтомобилей была тесно связана с именем Николая Дыренкова, талантливого изобретателя-самоучки, не имевшего никакого специального образования. Однако он обладал кипучей энергией и высокими амбициями, поэтому пробивал себе дорогу «наверх» любыми средствами. Его карьера началась в 1928 году, когда он спроектировал «железнодорожный авто-вагон» (с двигателем внутреннего сгорания) для народного комиссариата здравоохранения Украины. Вагон был построен и успешно эксплуатировался, пройдя за год более 6500 км. 5 октября 1929 года Дыренков направил в реввоенсовет СССР письмо с предложением построить средний колесно-гусеничный танк собственной конструкции и 18 ноября сделал доклад на эту тему представителям РВС СССР и только что созданного управления моторизации и механизации РККА. Военным проект понравился, и было принято решение о постройке машины на Ижорском заводе.

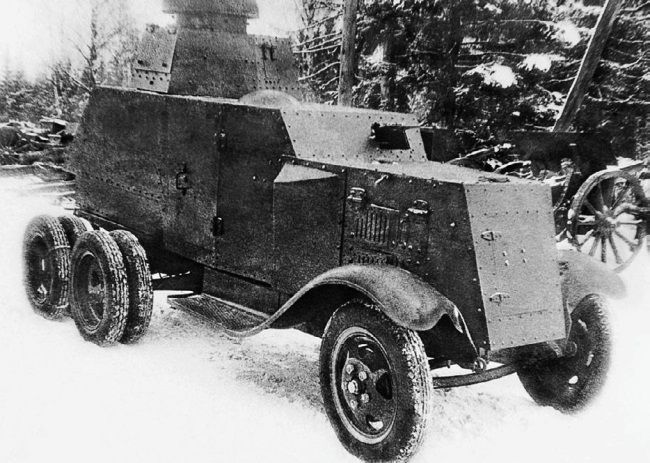

Бронированный «Форд-Тимкен» Ижорского завода («собачий ящик») с башней от БА-27.

Москва, зима 1931 года (АСКМ).

Работы по постройке танка начались в декабре, причем в документах того времени Дыренков именовал себя «уполномоченный РВС СССР по заказу особого назначения». Ему в помощь выделили чертежников и инженеров. Однако изготовление машины затянулось – заводу не хватало оборудования, материалов да и просто времени на постройку танка. Тем временем энергичный изобретатель не терял времени даром – он начал работы по изготовлению сварных бронекорпусов для танков МС-1, предложил проект бронированных тракторов и колесной танкетки.

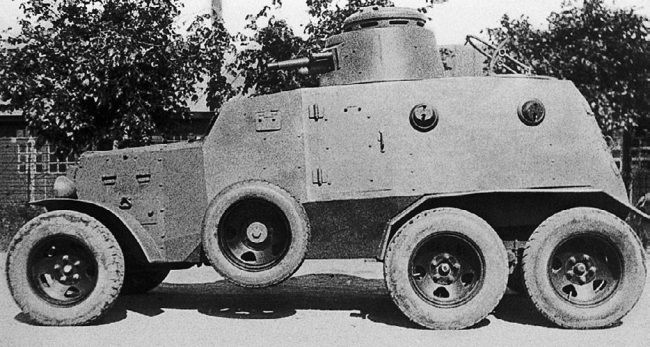

Опытный образец бронеавтомобиля Д-13, вид слева. Лето 1931 года.

Хорошо видна зенитная авиационная турель (АСКМ).

Учитывая широкий диапазон Дыренкова, 29 октября 1930 года было сформировано опытно-конструкторское и испытательное бюро УММ РККА под его руководством.

Следует отметить, что за 2 года существования этого КБ, расформированного 1 декабря 1932 года, Дыренков спроектировал (часть была изготовлена) более 50 различных боевых машин – танки, бронеавтомобили, мотоброневагоны, бронедрезины, вездеходы, танковые башни и коробки перемены передач и даже разработал танковую броню марки Д. Причем более 20 его машин были воплощены в металле! Поэтому ничего удивительного в том, что в ноябре 1930 года проектирование бронеавтомобилей передали из КБ Ижорского завода в КБ одаренного самоучки.

25 декабря 1930 года начальник УММ И. Халепский направил Дыренкову следующее распоряжение: «…Разработка проекта бронеавтомобиля «Мореланд» по чертежу С-1741 – изготовить 2 образца одного и того же типа указанного чертежа, корпус сварной с установкой стробоскопа. Срок изготовления 1 февраля 1931 года.

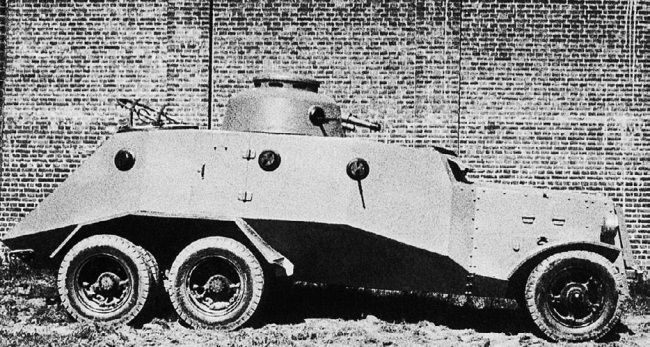

Бронеавтомобиль Д-9 (на шасси «Мореланд») конструкции Дыренкова, вид справа.

Москва, 1931 год (АСКМ).

Одновременно предлагается Вам взять «Тимкен» шасси «Форд», находящееся на Ижорском заводе и, используя все материалы, которые сделаны КБ завода с целью закончить его бронирование по тем техническим данным, которые были выданы поэтому типу машины для бронирования. Срок изготовления к 1 февраля 1931 года. Корпус сварной из котельного железа.

Одновременно предлагается Вам взять под свое наблюдение и руководство бронирование всех опытных образцов и массовой продукции по бронированным машинам на Ижорском заводе. Военпреды т. Шаров и т. Жуков обязаны оказывать Вам всяческое содействие.

Предлагается Вам проработать вопрос с точки зрения выпуска первых бронеавтомобилей «Мореланд», «Форд-А» (легкий) и «Форд-АА» (шестиколесный) из расчета… выпустить за весь 1931 год 50 «Форд-А» 50 «Форд-АА» и 50 «Мореланд».

Дыренков рьяно взялся за работу и 9 февраля 1931 года смог предъявить представителям УММ РККА три броневых машины: «Форд-Тимкен», изготовленный по проекту Ижорского завода, «Мореланд» и «Форд-Тимкен» собственной конструкции. Причем последние предъявлялись «вчерне»: корпуса на них были только «наживлены» сваркой, бронировка двигателей и башни находились в полуза-конченном виде. Вооружение «Форд-Тимкена» состояло из 37-мм пушки Гочкиса и двух пулеметов ДТ (с четырьмя гнездами для них), на «Мореланде» планировалось установить 20-мм автоматическую пушку или 37-мм пушку Б-3 образца 1930 года, 4 пулемета ДТ и авиатурель.

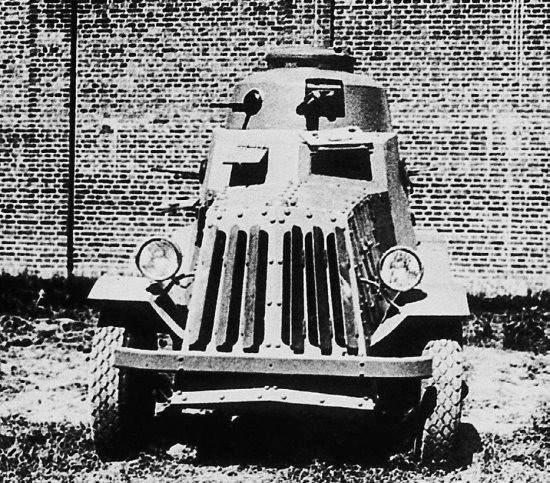

Бронеавтомобиль Д-9, вид спереди. 1931 год (АСКМ).

«Форд-Тимкен» проекта Ижорского завода представлял собой бронеавтомобиль с корпусом прямоугольной формы, за что в документах того времени был прозван «собачий ящик». При изготовлении машины вместо брони использовалась обычная сталь толщиной 4–8 мм. Из-за отсутствия вооружения – 12,7-мм пулемета и 20-мм пушки – башня так и не была сделана, поэтому по распоряжению Дыренкова на броневик установили башню от БА-27. После осмотра машины военные отмечали «плохую видимость для водителя, неудобную его посадку, при езде водитель ударяется головой в потолок». Поэтому было предложено ее доработать.

Бронемашины собственной конструкции на шасси «Форд-Тимкен» и «Мореланд» Дыренков предъявил военным только в мае 1931 года. Броневики получили обозначения Д-13 и Д-9 (Д – Дыренков).

Корпуса обеих машин собирались из 4–6 мм броневых листов при помощи сварки, что было передовым для того времени. Основное вооружение – 37-мм пушка Гочкиса и пулемет ДТ – размещалось в раздельных установках во вращающейся башне. Конструкция последней на Д-9 и Д-13 была аналогичной. Кроме того, каждый броневик имел пулеметы ДТ в шаровых установках корпуса: Д-13 – 6 таких установок (по две на борт и по одной в лобовом и кормовом листах), а Д-9 – 8 (по три на борт и по одной в кормовом и лобовом листах). Для защиты от атак с воздуха броневики оснащались авиационной турелью, расположенной на крыше корпуса за башней. Запасные колеса Д-13, установленные по бортам корпуса, могли вращаться и служили дополнительной опорой при преодолении броневиком вертикальных препятствий и канав.

В отчете об осмотре этих машин, составленном 27 мая 1931 года, говорилось: «Д-13 («Форд-АА» шестиколесный). Расположение боковых пулеметных установок произведено без учета возможности их целесообразного использования. Поэтому целесообразно оставить лишь одну установку спереди и одну сзади, а боковые убрать, так как они стесняют командира башни. Условия наблюдения из машины при наличии башни с круговым вращением и открываемого в ней вверху люка в общем удовлетворительные. Турельная установка не оправдывает своего назначения, так как она имеет недостаточный угол возвышения и не защищает стрелка от поражения с воздуха (турель авиационного типа).

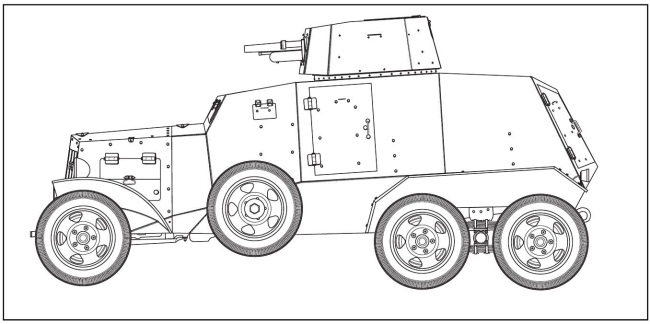

Опытный образец бронеавтомобиля Д-13 (с шинами разного диаметра).

«Мореланд». Артиллерийское вооружение – 37-мм пушка – не оправдано тяжестью и громоздкостью самой машины. Проходимость и поворотливость «Мореланда», по сравнению с шестиколесным «Форд-АА», более ограничена вследствие большого веса («Мореланд» 7 т, Д-13 4,25 т) и большей длины («Мореланд» 6,23 м, Д-13 4,75 м). «Мореланд» ничем положительным по сравнению с «Форд-АА» шестиколесным или БА-27 отличиться не может, но изобилует отрицательными качествами (тихоходность, большие габаритные размеры)».

Кроме того, по Д-13 отмечалась высокая трудоемкость изготовления – корпус бронемашины имел 55 броневых деталей разнообразной формы, а протяженность сварного шва составляла 122 м – и высокая стоимость – 15696 руб. 74 коп. Поэтому Дыренкову рекомендовали доработать конструкцию бронеавтомобилей.

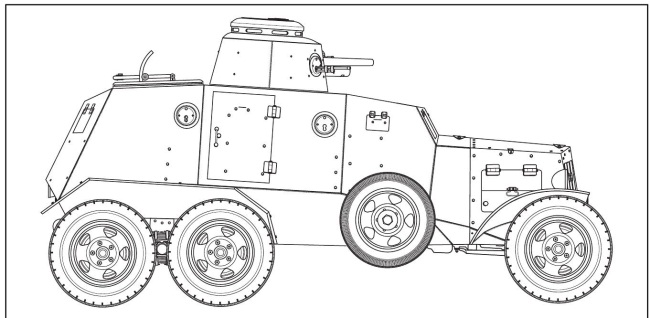

Серийный вариант бронеавтомобиля Д-13 с башней новой конструкции, без зенитной турели и бортовых пулеметных установок.

Месяц спустя – 27 июня – доработанный вариант Д-9 и другой вариант Д-13 осмотрели представители научно-технического комитета (НТК) УММ. Второй образец Д-13 получил башню другой конструкции, сваренную из плоских броневых листов, зенитная турель и пулеметные установки в бортах ликвидировали. Несмотря на это, в своем заключении по этому броневику военные отмечали «сильную перегрузку шасси, слабую броневую защиту в 6 мм, отсутствие заднего поста управления и средств радиосвязи, плохой обзор с места водителя». Тем не менее было принято решение о выпуске первой серии из 10 Д-13, внеся в их конструкцию ряд изменений. В дальнейшем представители УММ считали «признать необходимым наряду с устранением в первой серии вышеперечисленных недостатков одновременно приступить к переработке всего бронекорпуса «Форд-Тимкен» в соответствии с требованиями системы вооружения».

По бронированному «Мореланду» мнение военных было категоричным: «Исходя из того, что Д-9 как образец тяжелого бронеавтомобиля оказался чрезвычайно громоздким, неповоротливым, имеет пониженную динамику и не обладает какими-либо существенными боевыми преимуществами по сравнению со средним бронеавтомобилем, признать, что шасси автомобиля «Мореланд» не пригодно для бронировки и может быть использовано под спецустановки: счетверенного пулемета, химические и т. д.

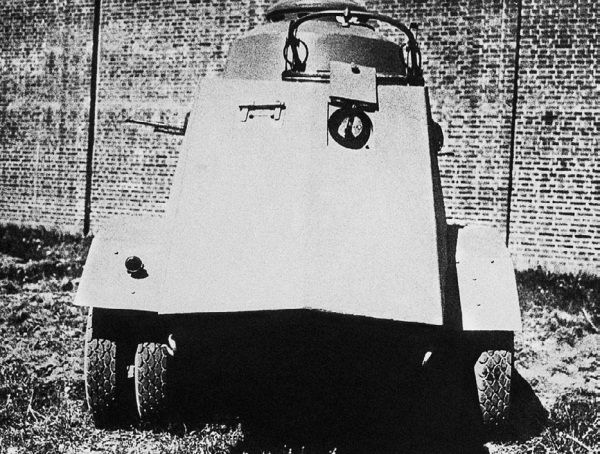

Бронеавтомобиль Д-9, вид сзади.

Крышка задней пулеметной установки открыта (АСКМ).

Бронирование трехосного автомобиля АМО-6 как однотипного с «Мореланд» считать нецелесообразным».

Летом 1931 года опытно-конструкторское и испытательное бюро УММ РККА под руководством Дыренкова переехало в Москву, на территорию Московского железнодорожного ремонтного завода (Можерез) в Люблино. Выпуск первой партии Д-13 планировалось начать именно здесь. Однако оказалось, что бронекорпус машины мало приспособлен для серийного производства. Поэтому в сентябре коллектив КБ (сам Дыренков в это время «варил» свою броню марки Д на Мариупольском заводе) в срочном порядке переработал конструкцию корпуса, изготовление которых поручили крекинго-электровозостроительному заводу в подмосковном Подольске. Однако здесь тоже возникли трудности, и только в начале нового, 1933 года на Можерезе началась сборка первых бронемашин. 26 марта представитель военной приемки на заводе сообщал о производстве Д-13 следующее: «5 единиц готовы за исключением: не сделаны рамы с сеткой для карт, нет задних фонарей. Машины вышли на испытание. 5 единиц, кроме указанного, не установлены ящики для вездеходных цепей, не сделано крепление для шанцевого инструмента и дополнительных бензобаков». Но к маю Д-13 были сданы и поступили в войска. Таким образом, всего изготовили 13 бронемашин конструкции Дыренкова: 12 Д-13 (считая 2 опытных образца) и 1 Д-9.

Что касается самого конструктора, то в декабре 1932 года военные отказались от его услуг, уволив его с должности начальника опытно-конструкторского и испытательного бюро. После этого Дыренков предлагал свои услуги КБ ОГПУ, но и здесь его ждала неудача. По некоторым данным, он погиб в автокатастрофе в середине 30-х годов.

Проекты КБ ОГПУ

Кроме военных, разработкой бронеавтомобилей Объединенное государственное политическое управление (ОГПУ), активно используя для этого «врагов народа» – арестованных конструкторов и инженеров, работавших в закрытых КБ тюремного типа – «шарагах». Особо активно в этой области проявило себя техническое отделение экономического отдела полномочного представительства (ТО ЭКО ПП) ОГПУ в Ленинградском военном округе (ЛВО). В структуре этого отдела имелось небольшое конструкторское бюро из «врагов народа», занимавшееся проектированием различных образцов боевой техники – от танков до самолетов и катеров.

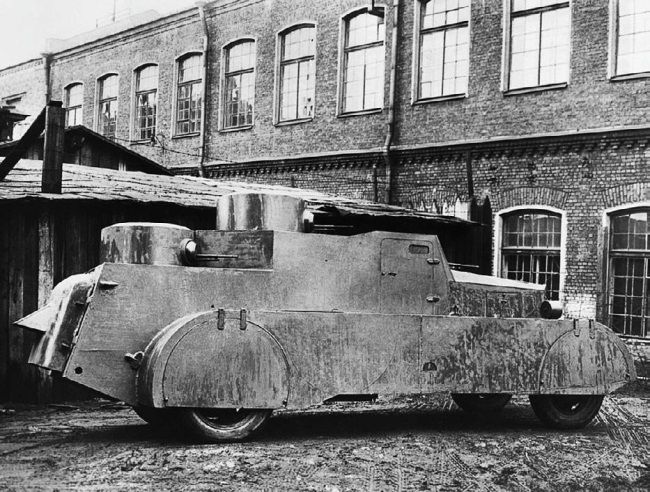

Бронеавтомобиль БАД-1, вид слева.

Ленинград, 1931 год (АСКМ).

В начале 1931 года здесь изготовили железнодорожные бандажи для грузового автомобиля «Форд-АА», превратив его в дрезину. Проведенные испытания показали хорошие результаты: скорость с 15 пассажирами составляла 80 км/ч, а время перехода с автомобильных колес на железнодорожные составляло всего 20 минут. В сопроводительной записке конструкторы писали: «При такой малой затрате времени можно достигнуть конвейеризации в переброски войск на авто-мото-дрезинах. Машина, выезжая из казарм с войсками подъезжает к железнодорожному полотну, моментально поднимается на домкрате, одевает стальной ход, подъезжает вторая машина, обслуживающая команда садится в первую машину, уже подготовленную к отправке и уезжает, подошедшая же в свою очередь становится на рельсы и так далее. Одна за другой машины становятся на стальную паутину рельс и летят на боевые участки со скоростью 80 км/ч. Но этого недостаточно. Нужно было сделать «Форд» броневой машиной».

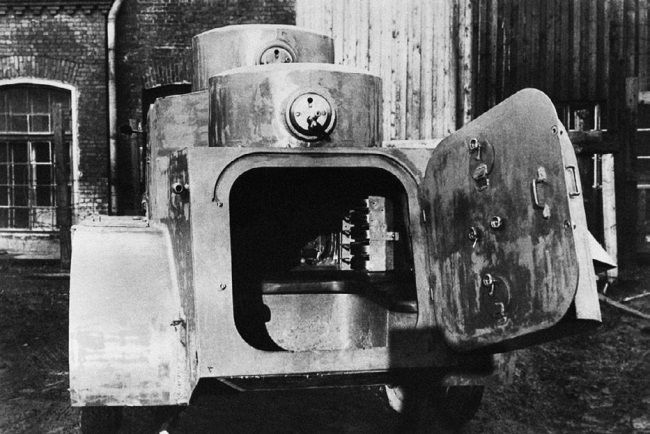

Бронеавтомобиль БАД-1, вид сзади. На внутренней стороне двери маховички для включения приборов дымопуска (АСКМ).

Осенью того же года в ТО ЭКО ПП ОГПУ спроектировали и изготовили броневой корпус для грузовика «Форд-АА». С базового автомобиля сняли грузовой кузов, кабину и сиденья. Передние рессоры усилили пятью листами, а задние оставили безо всяких изменений. Для избежания перегрева машины при движении в водяную трубу над мотором встроили аэротермометр, а указатель со стрелкой установили на щитке водителя. В остальном шасси «Форд-АА» осталось без изменений.

Броневой корпус изготавливался из броневых листов, сваренных между собой. Изнутри сварные швы усиливались дополнительными угольниками. Толщина брони составляла 10 (лобовой лист и задвижки смотровых окон), 6 (корпус и башни) и 4 мм (крыша и защита ходовой части).

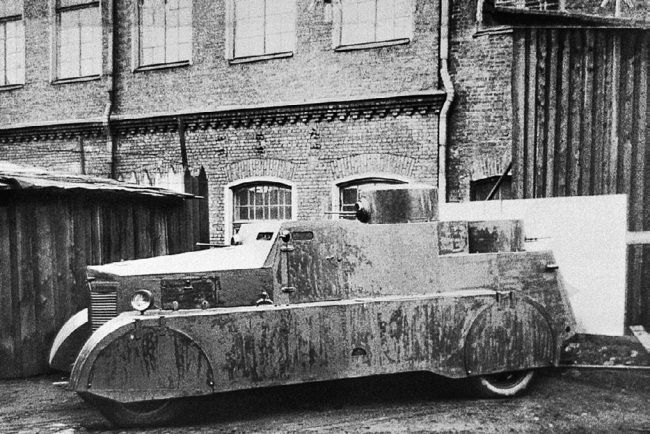

Бронеавтомобиль БАД-1, вид справа.

Ленинград, 1931 год (АСКМ).

Экипаж машины состоял из водителя и 3 пулеметчиков, вооружение состояло из 3 пулеметов ДТ (в башнях и лобовом листе корпуса). Кроме того, в БАД-1 было 2 запасных ДТ, уложенных на стойках за сиденьем водителя и переднего пулеметчика. На задней дверце корпуса имелся специальный броневой кожух, в котором крепились 2 баллона емкостью на 15 л для постановки дымовых завес. Для растаскивания завалов на дороге на корме машины крепились стальные крюки. Переход на железнодорожный ход осуществлялся при помощи домкрата и стальных бандажей, одеваемых вместо колес.

Бронеавтомобиль, получивший обозначение БАД-1 (боевая автодрезина), изготовили за 36 дней. Его испытания прошли в октябре – ноябре 1931 года в окрестностях Ленинграда и показали хорошие результаты. Через месяц БАД-1 передали на вооружение частей управления пограничной охраны постоянного представительства ОГПУ в ЛВО.

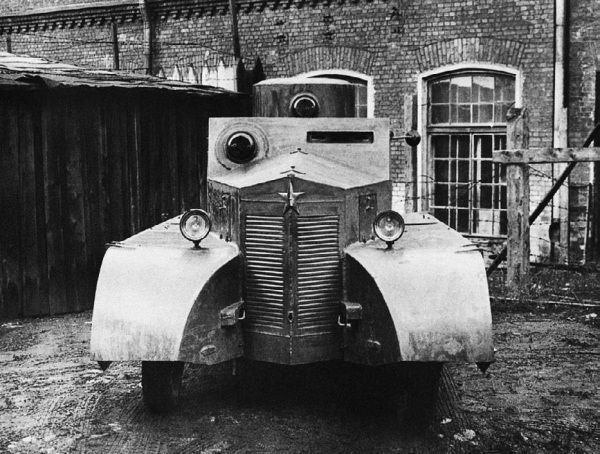

Бронеавтомобиль БАД-1, вид спереди.

Хорошо видна конструкция жалюзи защиты радиатора (АСКМ).

В начале 1932 года в ТО ЭКО ПП ОГПУ разработали эскизный проект более мощной бронемашины-амфибии под обозначением БАД-2. Его передали военным, которые и вели дальнейшую работу над этой машиной (подробнее см. главу «Бронемашины-амфибии»).
