Даешь инжиниринг! Методология организации проектного бизнеса

2.2. Ключевые процессы создания объекта инфраструктуры

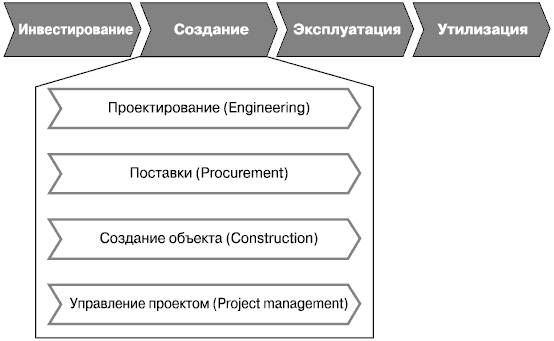

Рис. 2.2.1. Ключевые процессы создания объекта

В общем инвестиционном процессе «инициирование – создание объекта – эксплуатация – утилизация или реконструкция» этап создания (строительства) объекта занимает почетное второе место. В осуществлении строительства объекта центральную роль играют четыре процесса (рис. 2.2.1):

– E (engineering – проектирование);

– P (procurement – комплектация);

– C (construction – строительство);

– PM (project management – управление проектом).

Здесь появляется еще одна, более узкая трактовка термина «инжиниринг» как деятельности по проектированию систем, тогда как более широкая понимает под инжинирингом реализацию в проекте всех указанных процессов.

Здесь появляется еще одна, более узкая трактовка термина «инжиниринг» как деятельности по проектированию систем, тогда как более широкая понимает под инжинирингом реализацию в проекте всех указанных процессов.

При реализации инвестиционных проектов процессы могут исполняться специализированными организациями как раздельно, так и в различных комбинациях. Например, широкое распространение получает EPC-подряд, представляющий собой комплексное исполнение работ по проектированию, организации поставок и созданию объекта:

EPC = E + P + C.

В подобных проектах инжиниринг играет роль стержня всего цикла жизни реализации проекта – от формирования идеи до создания объекта.

Распределение ответственности за создание объекта

Структурируй процесс создания объекта, опиши основные процессы и составляющие их подпроцессы.

Определи исполнителей.

Распредели ответственность за исполнение процессов создания объекта между инвестором, техническим представителем инвестора и инженерными компаниями-исполнителями.

2.3. Распределение EPC-ответственности (ролей) участников инжиниринговых проектов

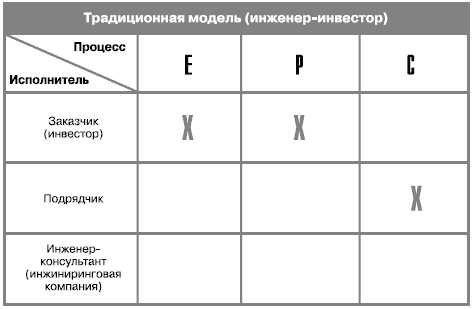

Рис. 2.3.1. Традиционная модель (инженер-инвестор)

В практике современного бизнеса встречаются различные варианты делегирования инженеру (инжиниринговой компании) ответственности за реализацию базовых процессов создания объектов.

Варианты распределения сфер EPC-ответственности, понимаемые как роли участников в проектах строительства, удобно охарактеризовать с помощью матриц соответствия «виды деятельности – исполнители».

В таких матрицах столбцы характеризуют типовые формы инжиниринговых услуг:

– проектирование;

– комплектация;

– строительство.

Строки же задают участников проекта:

– заказчик;

– подрядчик;

– инженер-консультант.

Крестики (Х) в матрице указывают сферу ответственности участника проекта, т. е. соответствие «процесс – исполнитель».

На вопрос, кто из участников отвечает за эффективное исполнение инжиниринговых функций в проекте, современная практика дает три часто встречающихся ответа:

– заказчик (инвестор) (рис. 2.3.1);

– независимый консультант (инжиниринговая фирма) (рис. 2.3.2);

– ЕРС-подрядчик, или строительный генподрядчик (строительная компания) (рис. 2.3.3).

Не так давно считалось, что наилучшим образом вопросы инжиниринга могут решаться службами заказчиков проекта. В пользу этой концепции приводились следующие аргументы:

– экономическая эффективность работ, выполненных своими силами;

– аккумулирование в компании-заказчике компетенций, знаний и опыта по различным проектам;

– нераскрытие технологических ноу-хау;

– экономическая безопасность.

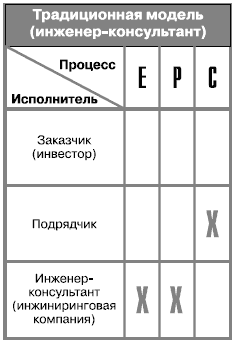

Рис. 2.3.2. Традиционная модель (инженер-консультант

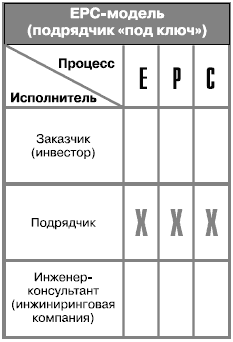

Рис. 2.3.3. ЕРС-модель (подрядчик «под ключ»

Однако с развитием рынка все четыре аргумента оказываются все менее и менее состоятельными.

При анализе первого аргумента специалисты показывают, что большую экономическую эффективность могут обеспечивать специализация компаний и выбор исполнителей на конкурентной основе.

Второй аргумент оказывается неактуальным, например при применении схем проектного финансирования, когда в роли заказчика выступает проектная компания, по своему статусу не имеющая права участвовать в других проектах.

Третий аргумент теряет свое значение из-за ускорения цикла разработки и внедрения технологических know-how: в современном мире выигрывает не тот, кто лучше хранит секреты, а тот, кто быстрее применит те новшества, которые появляются на рынке.

И наконец, четвертый аргумент также становится не столь принципиальным при применении методов современного проектного финансирования, требующего от всех участников проекта и от проектных процедур определенной прозрачности.

Таким образом, сегодня центр тяжести инжиниринговой деятельности все больше переносится на плечи специализированных инжиниринговых консалтинговых фирм и EPC-подрядчиков. За службами заказчика остаются, как правило, все функции экспертизы и надзора.

В этой ситуации становится актуальным сфокусированное рассмотрение вопросов организации «чистой» инженерной деятельности: состав бизнес-процессов и функций, построение организационных схем, подходы к управлению проектами и т. д.

При разработке проекта создания объекта инфраструктуры

Составь перечень компетенций, необходимых для исполнения проекта.

Оцени существующие компетенции инжиниринговых компаний – потенциальных исполнителей проекта.

Выбери состав компаний – участников проекта, вариант распределения их зон ответственности, оцени сильные и слабые стороны выбранного варианта.

Разработай план нейтрализации слабых сторон выбранного варианта.

2.4. Формы исполнения инжиниринга специализированными консультантами и ЕРС-подрядчиками

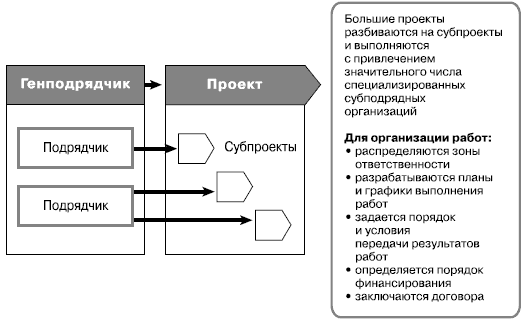

Рис. 2.4.1. Организация коопераций при исполнении проектов

Единой схемы исполнения и взаимодействия в инжиниринговых проектах специализированных инженерных компаний и ЕРС-подрядчиков нет (рис. 2.4.1). От проекта к проекту формы исполнения инжиниринга меняются, но тем не менее можно проследить определенные тенденции.

Специализированные инжиниринговые компании, как правило, привлекаются:

– заказчиками, инвесторами – на ранней стадии проекта для проработки концепции проекта, разработки технико-экономических обоснований;

– заказчиками – в качестве инженера проекта, что может включать разработку тендерной документации, выбор подрядчиков и поставщиков и управление проектом;

– заказчиками, инвесторами, финансовыми институтами, ЕРС-подрядчиками – в качестве независимых экспертов или технических аудиторов;

– заказчиками, инженером проекта, ЕРС-подрядчиками – для выполнения конкретных видов проектно-изыскательских работ (например, изысканий, детального инжиниринга и др.);

– заказчиками, инженером проекта, ЕРС-подрядчиками – для организации прокьюремента (поставок технологического оборудования и технологических материалов).

Таким образом, современные реалии рынка таковы: найти «просто» строителя относительно несложно. Однако заказчику становится важно, чтобы подрядчик отвечал не только за выполнение физических объемов согласно полученным чертежам, но и за качественно спроектированный и надежно построенный объект. Именно поэтому сегодня инжиниринг становится в большей или меньшей степени уделом каждой строительной компании. Более того, эффективное применение инжиниринга становится решающим фактором создания и сохранения стратегических конкурентных преимуществ строительной компании.

Новые инжиниринговые услуги

– инжиниринг бизнес-процессов и систем управления

– инжиниринг компетенций

– HR-инжиниринг

2.5. Эволюция требований к исполнителю подрядных работ

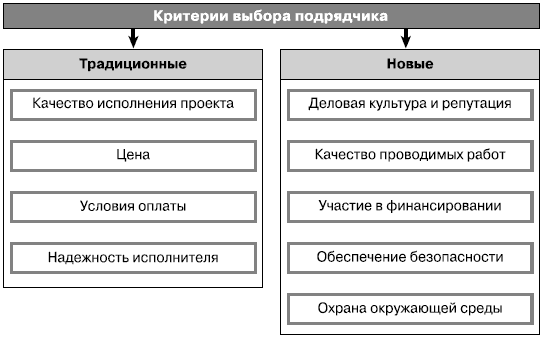

Рис. 2.5.1. Эволюция требований заказчика к подрядчику

Подходы к выбору подрядчика и основания критериев такого выбора тесно связаны с появлением двух понятий: специальных навыков и размера вознаграждения за работу. Эти два базовых критерия – технический и экономический (говоря иначе, качество и цена) – остаются основными параметрами подрядного рынка, как и любого рынка вообще (рис. 2.5.1).

Технический критерий – понятие многогранное и иногда противоречивое. Сюда относятся опыт, квалификация персонала, сроки строительства, методы и качество работ, принципиальная способность подрядчика реализовать то или иное техническое решение и многое другое. Цена проекта также содержит варианты оценки, например, в виде дополнительных условий по порядку оплаты.

По мере развития и насыщения рынка появился еще один критерий выбора подрядчика – его надежность, обеспечивающая уверенность заказчика в минимизации рисков.

Часто для заказчика очень важным критерием является финансовый, т. е. условия участия подрядчика в финансировании проекта. Формы такого участия прошли непростой путь развития от отсрочки выплаты подрядного вознаграждения до участия подрядчика в сложных современных формах проектного финансирования.

Последние тенденции, влияющие на подходы к выбору подрядчика, обусловлены тем, что развитие, насыщение рынка привело к определенному нивелированию технико-экономического уровня подрядчиков. Сегодня самые передовые технологии, материалы равно доступны всем. Подрядчики имеют одинаковые возможности не только по аренде техники (на развитом рынке лизинга), но и по привлечению финансов (на развитом рынке финансовых услуг). Более того, даже человеческие ресурсы в каких-то сферах перестают быть уникальным преимуществом: все подрядчики мира на проектах в разных регионах используют одних и тех же рабочих из Турции, инженеров из Индии, менеджеров из Голландии. А вот, например, международные нефтяные корпорации при выборе подрядчиков больше всего оценочных баллов начисляют за уровень организации охраны труда и системы природоохранных мероприятий, считая эти факторы даже важнее экономических.

В итоге конкуренция перетекает в новые сферы, например в область культуры бизнеса, охраны окружающей среды, качества отношений подрядчика не только с заказчиком, но и с обществом в целом. Как следствие, важнейшими требованиями к подрядчикам становятся социально-экономические критерии:

– деловая культура (корпоративные бизнес-стандарты и системы менеджмента);

– культура отношения к производству (система управления качеством);

– культура отношения к работнику (система охраны здоровья и обеспечения безопасности производства);

– культура отношения к природе (система управления деятельностью по охране окружающей среды).

Улучшение позиции инжиниринговой компании

Проведите SWOT-анализ компании (возможности и угрозы внешней среды, сильные и слабые стороны компании)

Проанализируйте сильные и слабые стороны позиционирования компании с точки зрения потенциального заказчика

Разработайте план нейтрализации слабых сторон позиционирования компании и угроз внешней среды

Определите направления использования сильных сторон компании и возможностей внешней среды

Разработайте стратегию компании

Определите механизмы реализации стратегии

Начинайте реализацию

Контролируйте ход реализации стратегии

Вносите необходимые корректировки

Активно действуйте

Сопоставительный анализ с конкурентами

Определи состав критериев – К1, К2, К3… для сравнения компании с конкурентами

Проведи экспресс-анализ и оцени качественное значение критериев сравнения для компании и для конкурентов

Построй сопоставительные графики значений характеристик (см. рис. 2.5.2.)

Оцени ситуацию

Прими необходимые меры

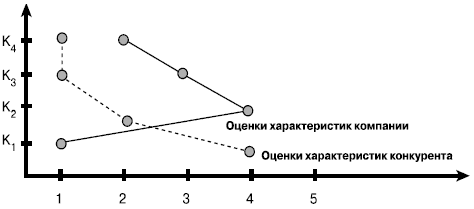

Рис. 2.5.2. Сопоставительный график значений характеристик

2.6. Инжиниринг подрядчика

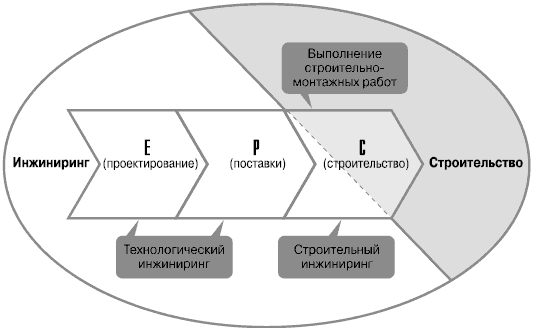

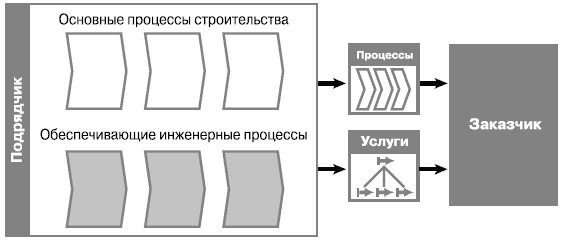

Рис. 2.6.1. Инженерное обеспечение деятельности строителя-подрядчика

Инжиниринг подрядной строительной организации включает две сферы:

– инжиниринг в рамках выполнения собственно монтажных работ;

– инжиниринг как компонента работ ЕРС-подрядчика. Его можно назвать технологическим инжинирингом.

Строительный инжиниринг является неотъемлемой составляющей выполнения строительно-монтажных работ и включает управление вопросами качества, охраны труда, экологии, выбор технологий, строительной техники, форм организации работ.

Инжиниринговая компонента работ ЕРС-подрядчика – это группа функций (технологический инжиниринг), которые связаны с выполнением работ по выработке и согласованию (с заказчиком и поставщиками) технологических решений, включая выбор оборудования, по разработке и согласованию проектной документации в необходимом объеме (рис. 2.6.1).

Компания-подрядчик:

Обеспечивает исполнение функций главного инженера

Организовывает исполнение основных и обеспечивающих строительство инжиниринговых процессов

Обеспечивает взаимодействие в рамках кооперации по проекту

Обеспечивает стандарты качества продукции и работ

Обеспечивает безопасное проведение работ

Исполняет бюджеты и сметы проекта

Стремится усилить конкурентную позицию

2.7. Пример. Услуги инжиниринговой компании «Снапроджетти»

Рис. 2.7.1. Услуги компании «Снапроджетти»

С объявления перечня продуктов и услуг начинается позиционирование компании на рынке.

Интересный пример современного понимания понятия «инжиниринг» дает описание услуг и ролей трубопроводного дивизиона компании «Снапроджетти» (Италия), которую можно назвать образцом классической инжиниринговой компании в сфере нефтегазовой инфраструктуры.

Согласно презентационной брошюре компании услуги трубопроводного дивизиона компании «Снапроджетти» выглядят следующим образом (рис. 2.7.1):

– разработка мастер-планов (master plans) проектов;

– предварительный инжиниринг и технико-экономические обоснования (preengineering and feasibility studies);

– базовый инжиниринг, детальный инжиниринг и приемка оборудования (basic and detailed engineering and plant commissioning);

– управление проектами (project management);

– поставки технологического оборудования (procurement);

– технический надзор за строительно-монтажными работами (erection and construction supervision);

– обучение (training);

– научно-исследовательские и опытно-конструкторские работы (research and development);

– проектное финансирование (project financing).

Роли в проектах, выполняемые компанией «Снапроджетти»:

– поставщик технологий (technology supplier);

– подрядчик по инжинирингу (engineering contractor);

– основной подрядчик (main contractor);

– управляющий подрядчик/управляющая компания проекта (managing contractor);

– инженер по проектному финансированию (project finance engineer).

В брошюре компании «Снапроджетти» обращают на себя внимание две позиции:

– однозначное понимание проектного финансирования как инженерной деятельности (характерен термин «инженер по роектному финансированию»);

– включение в перечень ролей компании роли основного подрядчика (при том, что «Снапроджетти» не располагает собственными производственными ресурсами, а только управляет субподрядчиками).

2.8. Пример. Бизнес-процессы, реализуемые инженерными службами компании «Стройтрансгаз»

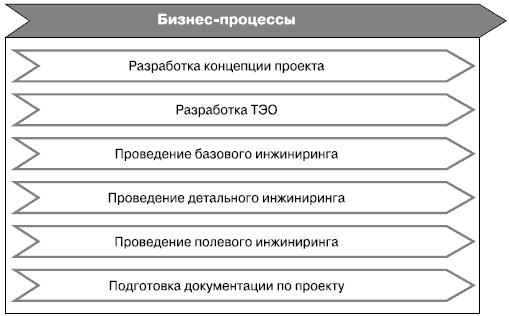

Рис. 2.8.1. Бизнес-процессы компании «Стройтрансгаз»

Полезно рассмотреть разработанный киевским представительством компании «Стройтрансгаз» типовой перечень работ, которые необходимо выполнить инжиниринговой службой в процессе подготовки и реализации проекта по строительству нефтегазового объекта (например, трубопровода, нефтеналивной станции, резервуарного парка) (рис. 2.8.1).

Разработка концепции проекта:

– определение состава проекта;

– исходные данные для проекта;

– задание на проектирование проекта.

Технико-коммерческое обоснование проекта:

– проведение предварительного обследования проекта;

– уточнение исходных данных для проекта и состава проекта (включая применяемые стандарты, картографические данные, привязки и т. д.);

– общие технические решения по проекту, выбор основного технологического оборудования и материалов для проекта;

– создание предварительной ведомости объемов работ, оборудования и материалов для проекта;

– определение основных требований к оборудованию, материалам, системам, качеству, безопасности и т. д.;

– разработка общих процедур по проекту (проектирования, поставок, строительства, нумерации и оформления документации и т. д.);

– предварительный выбор перечня потенциальных поставщиков;

– общая коммерческая оценка проекта.

Предварительный, или базовый, инжиниринг:

– проведение детального обследования объекта, включая все виды изысканий;

– основные технологические расчеты по проекту;

– разработка общих технологических схем;

– выбор и конфигурация основного технологического оборудования (трубы, запорная арматура, компрессоры, турбины, насосы и т. д.);

– разработка базовой технологической документации (планы/профили, основные переходы и т. д.);

– создание конфигурации и структур, систем управления, контроля и безопасности (включая системы централизованного управления, электроснабжения, связи, электрохимзащиты, контроля утечек, систем наблюдения и оповещения, кондиционирования и вентиляции, водоснабжения и канализации, пожаротушения и т. д.);

– разработка общестроительной документации (генпланов, размещения фундаментов и т. д.);

– уточнение ведомостей объемов, разработка заказных спецификаций;

– выбор потенциальных поставщиков, проведение среди них конкурса;

– разработка процедур контроля качества и безопасности.

Детальный инжиниринг:

– подтверждение результатов обследования объектов;

– разработка детальных технологических схем;

– разработка спецификаций на оборудование и системы;

– разработка основных процедур по видам работ;

– детальные общестроительные расчеты (расчет фундаментов, опор, переходов, оград и т. д.);

– детальные расчеты по системам;

– интеграция и взаимодействие всех применяемых систем;

– разработка детальной технологической документации (трубные обвязки, технологическая изометрия и т. д.);

– детальные технологические расчеты (гидравлика, стресс-анализ и т. д.);

– подготовка различных отчетов по процессу работ, прокьюременту, инжинирингу и т. д.);

– подготовка и проведение инспекций и приемок оборудования;

– разработка детальной общестроительной документации (здания, кабельные каналы, фундаменты и т. д.);

– общая философия управления;

– контроль качества, обеспечение качества;

– подготовка руководств по эксплуатации.

Полевой инжиниринг:

– уточнение принятых технических решений непосредственно по месту строительства объекта;

– технический надзор или шеф-монтаж за основными работами;

– контроль качества, обеспечение качества;

– управление вопросами охраны труда и экологии.

Документация «как построено»:

– проведение обследования объекта после завершения основных работ;

– внесение изменений в существующую документацию;

– послепроектные проверочные расчеты;

– подготовка рапортов, отчетов и другой специальной документации.

Приведенный перечень работ можно трактовать как «инжиниринг от инженера» в виде расшифровки понятия «инжиниринг», как оно обычно трактуется в EPC-контрактах. Однако не следует забывать, что выполнение строительно-монтажных работ – это тоже деятельность, включающая инжиниринг, связанный с выбором технологий и строительной техники, организацией работ и, что особенно важно на современной стройке, – с управлением проблемами качества, охраны труда, экологии.

Новые виды услуг инжиниринга:

– Проектирование систем управления объектом

– Обучение персонала вновь создаваемого объекта

– Запуск системы управления объектом в эксплуатацию

2.9. Пример. Функциональная структура департамента производственного инжиниринга компании «Стройтрансгаз»

Рис. 2.9.1. Цепочка «услуги – процессы – функции»

В качестве примера модели организации инжиниринга как внутреннего сервиса можно привести описание функциональной структуры департамента производственного инжиниринга компании «Стройтрансгаз» (рис. 2.9.1).

Силами департамента реализуются три группы функций, образующих процессы (рис. 2.9.2).

Инжиниринговые функции:

– строительный инжиниринг;

– технологический инжиниринг;

– проектно-финансовый инжиниринг;

– ценообразование.

Производственно-технические функции:

– материально-техническое снабжение, логистика, торговля;

– обслуживание и эксплуатация техники, ремонт, производство запчастей.

Функции координации инжиниринговой деятельности компании:

– интеграция технического опыта компании, анализ, создание общекорпоративных технических стандартов, выработка предложений по развитию инжиниринговой деятельности;

– создание системы банков интеллектуальных технических активов (технические отчеты о выполненных проектах, возникших проблемах и методах их решения, базы данных по себестоимости выполненных работ, интеллектуальные архивы: патенты, ноу-хау).

Рис. 2.9.2. Цепочка «услуги – функции»

2.10. Банки знаний и банки данных

О новой экономике часто говорят как об «экономике знаний». В полной мере это утверждение можно отнести и к сфере современного инжиниринга.

Для постановки профессионального инжиниринга принципиально важной является задача организации формализованной и защищенной системы банков интеллектуальных технических активов компании.

Интеллектуальные технические активы компании могут включать:

– банк данных по номенклатуре, производителям и ценам технологического оборудования и материалов для объектов нефтегазовой инфраструктуры;

– банк данных по строительным технологиям, материалам, строительному оборудованию и инструментам (номенклатура, характеристики, производители, патентодержатели, цены);

– банк данных по расценкам на отдельные виды и комплексы строительно-монтажных работ (по данным выполненных проектов различными компаниями на различных рынках);

– банк данных по себестоимости отдельных видов и комплексов строительно-монтажных работ, выполненных на различных проектах;

– технический архив (на бумажных и электронных носителях), в том числе:

– собственные технические стандарты, типовые технические решения, типовые технологические карты, прочие типовые чертежи;

– технические стандарты разных стран и организаций, технические требования различных заказчиков, типовые технические решения, типовые технологические карты, прочие типовые чертежи сторонних разработчиков;

– архив технической документации по выполненным проектам, включая тендерные предложения, ТЭО, проектно-сметную документацию, документацию «как построено»;

– отчеты обо всех выполненных проектах по стандартной форме, архивы выполненных проектов;

– техническую библиотеку;

– банк данных (реестр) запатентованных и защищенных разработок и изобретений компании (технологии, конструкции, материалы, методики, стандарты, компьютерные программы и др.), а также реестр разработок, подлежащих защите и патентованию.
