1. Предисловие
Во втором выпуске альманаха «Новые спирально-вибраторные антенны от Кучина» представлены:
– основы расчетов конструкции плоскостной спирально-вибраторной антенны (далее ПСВА) на частоту приема-передачи 452—462 МГц,
– подробно объяснена технология изготовления образца ПСВА на частоту приема-передачи 452—462 МГц, и практически (фото) показан процесс изготовления образца ПСВА на частоту приема-передачи 452—462 МГц,
– показаны примеры сравнения образца ПСВА на частоту приема-передачи 452—462 МГц со штатными антеннами для двух носимых радиостанций,
– показан пример реальной (опытной) эксплуатации образца ПСВА с радиостанцией в условиях скрытного расположения радиостанции и открытого размещения ПСВА.
2. Основы расчета конструкции ПСВА в диапазоне 452—462 МГц для радиостанции

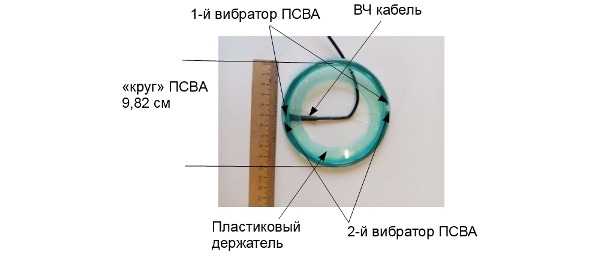

Для проведения расчета элементов ПСВА в диапазоне 452—462 МГц применим как иллюстрацию фотографию макета подобной ПСВА, приведенную в выпуске первом «Альманаха», с текстовыми указателями, см. Рис.1.
Рис. 1.
2.1 Структура ПСВА
ПСВА состоит из следующих частей:
– 1-й вибратор ПСВА, свитый из обмоточного провода в двойной эмалевой изоляции, тип провода ПЭВ-2, диаметр 0,85 мм; вибратор имеет два вывода – один вывод имеет паяное соединение со 2-м вибратором ПСВА, второй вывод спаян с внутренним проводником ВЧ кабеля;
– 2-й вибратор ПСВА, свитый из обмоточного провода в двойной эмалевой изоляции, тип провода ПЭВ-2, диаметр 0,85 мм; вибратор имеет два вывода – один вывод имеет паяное соединение с 1-м вибратором ПСВА, второй вывод спаян с экраном ВЧ кабеля;
– ВЧ кабель – у начала кабеля внутренний проводник запаян на вывод 1-го вибратора ПСВА, экран запаян на вывод 2-го вибратора ПСВА; на конце кабеля смонтирован разъем, который соединяется с выходом радиостанции;
– 1-й и 2-й вибраторы ПСВА укладываются в пластиковый держатель, образуя «круг» ПСВА, диаметром 9,82 см для частоты 452—462 МГц.
