Новые спирально-вибраторные антенны от Кучина. Альманах. Выпуск третий

1.1

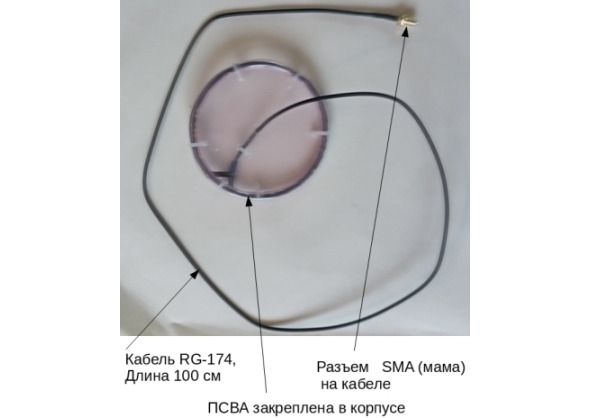

Расчеты и технология изготовления ПСВА в диапазоне 452—462 МГц с круговым расположением антенных вибраторов подробно изложены во втором выпуске нашего Альманаха. В результате работы мы получили конструкцию, представленную на Рис. 1.

Рис. 1.

1.2

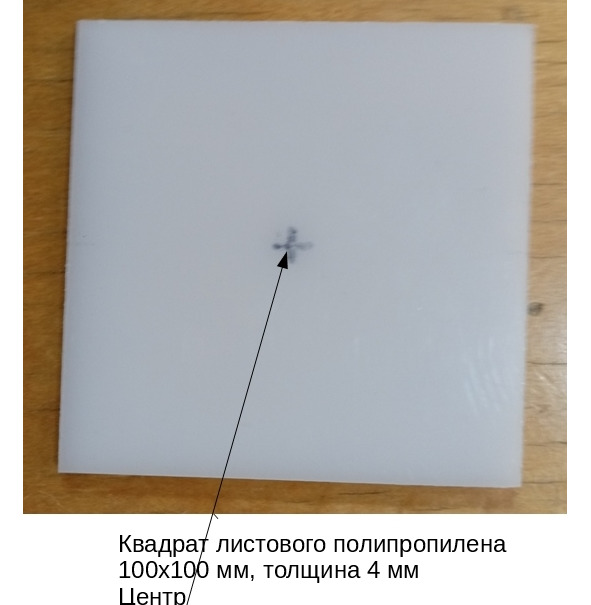

Изготовленную представленным образом ПСВА мы будем крепить на квадрат из листового полипропилена, см. Рис. 2.

Рис. 2.

1.3

В центре полипропиленового квадрата нам будет необходимо вварить стандартный 20-мм полипропиленовый тройник. Для выполнения данной работы необходимо в центре квадрата просверлить отверстие диаметром 19 мм. Эту работу можно выполнить с помощью обычной электродрели, оснащенной специальной фасонной фрезой. При этом сначала в центре квадрата сверлится отверстие 9 мм, затем фрезой это отверстие рассверливается до 15 мм, а затем участком фрезы 19 мм в данном 15 мм отверстии снимается фаска под углом 45 градусов. Проходить 15 мм отверстие под диаметр 19 мм не нужно, т.к. в этом случае последующая сварка полипропилена будет ослаблена. Фреза фасонная, нужная для этой важной операции, показана на Рис. 3. Подготовленное отверстие показано на Рис. 4.
