Особой неустойчивостью отличались отношения с Разрядным приказом. К примеру, Пронск и Валуйки только с 1626 по 1633 г. 4 раза переходили под власть того и другого приказа[37], что вынуждало воевод посылать одни и те же отписки сразу в два приказа[38]. Как правило, города, не подведомственные Пушкарскому приказу, снабжались артиллерией по запросу. Постепенно Разрядный приказ замкнул на себе большинство функций по военному строительству.
Архивы московских приказов оставили колоссальный массив документации по истории крепостной артиллерии Российского государства. Самыми объемными собраниями обладает РГАДА, фонды которого (ф. 137 «Боярские и городовые книги»; ф. 141 «Приказные дела старых лет»; ф. 210 «Разрядный приказ», «Столбцы и книги разрядных столов», «Дела разных городов»; 396 «Оружейная палата» и др.) насчитывают несколько тысяч единиц хранения. Поднять из этого комплекса весь пласт источников по вооружению каждого города практически невозможно по причине именно массовости. Большую роль играют краткие сводные документы по артиллерии Замосковных, Поморских, Заоцких, Северских, Украинных, Низовых и прочих городов, так называемые «описные книги», фиксировавшие происходившие изменения в вооружении крепостей. Источником их составления послужили воеводские отписки о состоянии укреплений. Воеводы старались всегда указать на недостаток орудий, на плохое состояние укреплений, предлагали некоторые рекомендации по решению проблем. Отписки присылались в подведомственные приказы, где информацию делили на несколько частей: сведения об артиллерии заносились в росписи наряда и описные книги, об укреплениях – в описи укреплений, о служилых людях – в сметные списки. Таким образом, описные книги представляют собой своего рода конспект артиллерийского вооружения.
Из всей массы источников по истории крепостной артиллерии необходимо отметить «Описную книгу пушек и пищалей, учиненную в царствование Михаила Федоровича» 1647 г. (100 крепостей) и «Опись городов, ведомых в приказе» 1678 г.[39] (142 крепости). Даже при работе с этими источниками историк сталкивается с большим количеством данных (до 3500 орудий, несколько тысяч пудов пороха, ядер и т. д.). Поэтому зачастую подобные массовые источники приходится подвергать статистической обработке. В качестве примера количественного анализа «Описной книги пушек и пищалей» 1647 г. можно сослаться на работу А. Н. Кирпичникова[40]. Однако упомянутые источники лаконичны в описании орудий – по ним нельзя узнать о конструктивных особенностях, годах производства и т. д.
В этом случае весьма информативны описи артиллерии в разрядных округах – Новгородском, Белгородском, Севском разрядах. К примеру, опись в городах Белгородского разряда 1676–1677 гг.[41] является уникальной по своему содержанию – в ней перечислены десятки орудий XV–XVII вв. с указаниями на место отливки, калибр, вес и характерные приметы каждого ствола («признаки»). Данная опись активно исследуется историками[42].
1.3. Источники по истории полковой артиллерии
Архив Стрелецкого приказа погиб в пожаре времен Анны Иоанновны, а оставшиеся от него крупицы, включенные в состав фондов Разрядного и Малороссийского приказов и Оружейной палаты, доносят лишь мимолетные сведения об артиллерии стрелецких приказов. Единственная уцелевшая Записная книга Стрелецкого приказа за 1689-90 гг. также не содержит ценных данных[43]. В связи с этим практическое значение в выяснении некоторых вопросов стрелецкого наряда имеет переписка Пушкарского и Стрелецкого приказов, отложившаяся в фонде № 1 Архива Военно-исторического музея, инженерных войск и войск связи. Здесь важно отметить «роспись медному наряду, которой прислан изо дворца» 1671 г.[44], дела о присланных из Москвы медных пищалях в стрелецкие полки Г. Соловцова[45], И. Волжинского, B. Ефимьева, О. Салова[46], С. Родышевского, С. Расловлева[47], Б. Пыжова, А. Жукова[48], Г. Остафьева, В. Пушечникова, Л. Грамотина, Ф. Головленкова[49], Ю. Лутохина, И. Полтева и В. Бухвостова[50]. Полноценным дополнением к этому комплексу источников примыкают также росписи полкового имущества 1678–1679 гг. девяти стрелецких полков, составленные в Белгородском столе Разряда на основании справок из Стрелецкого и Пушкарского приказов[51]. Именно анализ подобных источников позволил рассмотреть заключительные этапы реформ по перевооружению пехотных полков старой формации к 1680-м гг., что и было апробировано в нашей статье[52].
Полковое делопроизводство пехотных соединений «нового строя» раскидано среди тысяч столбцов и книг рукописных собраний.
Дела об артиллерии драгунских полков с 1640 по 1676 г. хранились в Приказе драгунского и солдатского отпуска, который в те времена ведал комплектованием драгунских и некоторых солдатских региментов. К сожалению, его архив в XVIII–XIX вв. разделил печальную судьбу Рейтарского приказа – он погиб в пожарах. Всего 26 единиц хранения (1646–1648, 1675–1676 гг.) Приказа драгунского и солдатского отпуска было включено в фонд 396 (Архив Оружейной палаты)[53]. Тем не менее тот массив документации, который остался до наших дней, позволяет обозначить некоторые особенности артиллерийского вооружения «ездящей» пехоты XVII столетия, по крайней мере со второй половины XVII в.
Так, полковые росписи Московского, Севского и Белгородского столов Разрядного приказа показывают большой «разброс» пушек в драгунских региментах. Если ранее, в Смоленскую войну, 12-ротный полк Александра Гордона имел на вооружении 12 легких коротких орудий «по немецкому образцу», то в Тринадцатилетнюю войну 1654–1667 гг. количество пищалей в регименте сокращается до 5–6, а к 1670-м – до 2. «Роспись припасов» в составе книги № 98 Белгородского стола показывает, что драгунские полки были оснащена 2–6 орудиями[54].
Ни документы Разряда, ни остатки делопроизводства Пушкарского приказа не показывают наличия легкой артиллерии в рейтарских полках (в драгунских шквадронах рейтарских полков она также отсутствует). Только в некоторых документах Разрядного приказа есть упоминания о существовании в штатах полка «огнестрельных стрельб мастеров», которые, по всей видимости, участвовали в снаряжении ручных гранат[55]. Вышесказанное позволяет сделать вывод, что артиллерия к тому времени еще не могла сопровождать кавалерию, да и огневой мощи рейтарам, вооруженным пистолетами и карабинами, хватало.
При исследовании артиллерии самых массовых соединений XVII в. – солдатских полков — исследователь сталкивается с проблемами иного плана, нежели при изучении стрелецкого и драгунского полкового наряда. Документов о комплектовании пехотных частей за 1650-1680-е гг. достаточно много, несмотря на то что архивы приказов Иноземского, Сбора ратных людей, Казанского дворца, Драгунского и солдатского отпуска и др. почили в бозе. Полковые росписи, отписки воевод, описные книги второй половины XVII в. московских приказов обладают достаточной информативностью, чтобы проследить основные тенденции развития полкового артиллерийского вооружения. Но, к сожалению, это нельзя сказать относительно документов первой половины XVII в.
Архивы XVII в. на порядок более информативны, нежели собрания манускриптов XV–XVI в., поэтому исследователь артиллерии периода царствования первых Романовых имеет перед собой колоссальный объем источников: техническую документацию по литью и испытаниям орудий, материалы по комплектованию полкового, городового и осадного наряда, документы по инвентаризации орудий и др.
Русская артиллерия XVII столетия в силу грандиозности военных преобразований Петра Великого зачастую изображается как нечто несовершенное, хаотичное, почти не связанное в своем развитии с военными реформами начала XVIII в. Между тем артиллерия петровских времен корнями своими уходит в «государев огнестрельный наряд» XVII в., о чем и будет рассказано в данной книге.
Нельзя не отметить коллег, помогавших в сборе материалов и консультациях. Автор выражает признательность Ю. М. Эскину, О. А. Курбатову, А. В. Малову, С.В. Полехову, И. Б. Бабулину, А. А. Березину, К.А. Кочегарову, В. С. Великанову, А. В. Громову, Н. Волкову, Н. В. Смирнову, Д.М. Фатееву, А. Н. Чубинскому, Е. И. Юркевичу, A. И. Филюшкину, О. В. Русаковскому, К. В. Нагорному, Р.А. Сапелину, B. В. Пенскому и др. Исследования по артиллерии никогда бы не увидели свет, если бы не поддержка моей семьи – жены А. В. Слепухиной и дочери Д. А. Лобиной.
Очерк 1
Русская артиллерия в царствование Михаила Федоровича
1.1. Осадные пушки
В предыдущей своей работе «Пушки Смуты» я рассказал о производстве артиллерии на Пушечном дворе до 1620-х гг. Территория Пушечного двора отстраивалась, были восстановлены новые литейная, амбары и кузница. Помимо этого документы отмечают ряд новшеств в производстве. К концу 1623 г. иноземцы построили на Пушечном дворе кузницу, приводимую в действие водяным колесом. 8 января 1624 г. государь пожаловал сукном настрафилью иноземцев, «кузнечной мельницы мастеров» Романа Савинского, Степана Горинского, Тимофея Андреева «за то, что они поставили кузнечную мельницу и учали железо ковать водою»[56].
Однако о производстве тяжелой артиллерии в 1620-х гг. сведений нет. Только под 1627 г. в материалах приказа отмечены новые успехи: под руководством престарелого А. Чохова на Пушечном дворе отливаются проломные пищали «Кречет» и «Волк»[57]. Первая была калибром 30 фунтов (вес 250 пудов), вторая калибром 1 пуд (вес 350 пудов). Записи приходно-расходной книги 1627 г. также освещают моменты отливки стенобитных пищалей, но по степени подробности они значительно уступают записям 1616 г. о пищали «Ахиллес». Процессы производства описаны кратко: «16 человек чистили пищаль Кречат и сверлом проходили, а 6 человек у пищали Волка к образцам глину били», «ярыги… полосы наваривали к образцу пищали Волка» и т. д.[58]. К концу 1627 г. «Кречет» и «Волк» фактически были готовы.

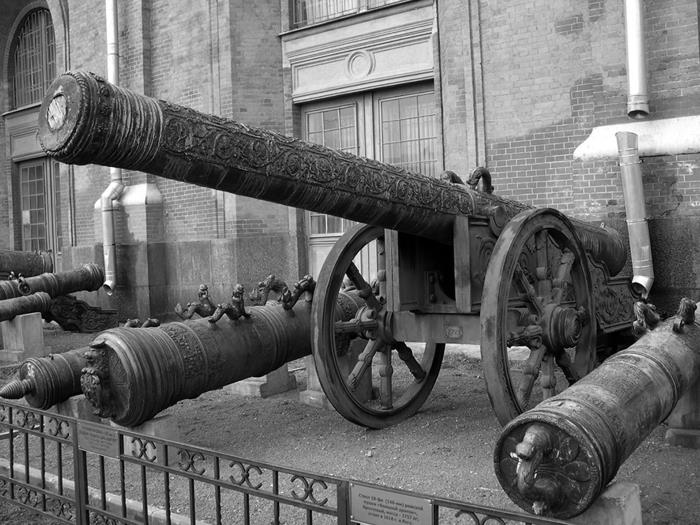

Пищаль «Царь Ахиллес» 1616 г.
В источниках пока не обнаружено сведений, как выглядел «Кречет», зато есть замечательный рисунок шведского художника Филиппа Якоба Телотта, запечатлевшего пищаль «Волк».
Судя по всему, дульная часть «Волка», как и у его «братьев» 1577 и 1579 гг. (отлиты тоже А. Чоховым), выполнена с похожим орнаментальным решением в виде раскрытой пасти хищника, из которой торчит ствол в форме рельефной спирали. От волчьей головы до казенной части ствол украшен растительным орнаментом в виде переплетающихся стеблей и трав, как на пищали «Ахиллес». На казенной части, не имеющей растительного орнамента, вдоль ствола надпись с двух сторон: «Божию милостию повелением благовернаго и христолюбиваго великого государя, царя и великого князя Михаила Федоровича всея Великия Руси зделана сия пищаль Волк лета 7135 [лил пищаль] пушечной мастер Ондреи Чехов». Дельфины сделаны в виде мифических морских существ. Запальное отверстие в прямоугольной раковине с крышкой (крышка к 1703 г. была утрачена). Винград, в отличие от орудий 1577 и 1579 гг.[59], выполнен в виде гладкого набалдашника.

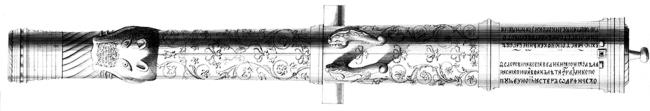

Пищаль «Волк» 1627 г.
Дорогой «стратегический» металл для литья новых стволов – бронзу – получали в основном путем переплавки старых орудий. Для этой цели с городов собирали непригодные к стрельбе пушки[60].
Не сохранилось никаких данных о производстве до 1630-х гг. тяжелых мортир – возможно, в этот период их не отливали. Записи о работах на Пушечном дворе за 1630 г. также ничего не говорят о литье крупнокалиберных пушек и пищалей[61]. В московских арсеналах хранились «огненные пушки» времен Федора Ивановича и Смуты – крупные мортиры калибром в 2, 4 и 6 пудов ядро.
Таким образом, русская осадная артиллерия к 1630-м гг. состояла в основном из старых орудий, отлитых в 1560-1590-х гг. Три новых ствола – «Царь Ахиллес» 1617 г., «Кречет» и «Волк» 1627 г. незначительно усиливали имеющийся на тот момент артиллерийский парк.
В период подготовки к войне за Смоленск правительство стремилось решить проблему нехватки артиллерии путем экспорта из Голландии.
Российское правительство всегда интересовали современные артиллерийские разработки в Европе. В Московское государство они попадали двумя способами – в качестве подарков и в виде закупленных за границей военных товаров.
С 1620-х гг. идет процесс налаживания русско-голландских политических и экономических связей, который впоследствии оказал значительное влияние на развитие русской артиллерии.
Согласно резолюции от 5 июля 1629 г. голландские Штаты ассигновали на подарки царю и патриарху для миссии Бурха и Фелтдриля 16 тыс. гульденов. Часть суммы ушла на закупку у известного литейщика Ильи (Элиаса) Трипа 4 орудий с лафетами. Еще 4 ствола были приобретены позже у голландских купцов. Всего же царю Михаилу Федоровичу было преподнесено 8 орудий[62].
Российское правительство заинтересовалось голландской военной продукцией. У знаменитых семейных цеховых артелей Сплинтеров, Вегевардов и Костеров были заказаны партии осадных орудий калибром от 12 до 55 фунтов. В 1630 г. упомянутый Трип через Томаса де Свана заключил соглашение с русскими представителями на поставку 12 бронзовых орудий и боеприпасов[63] и уже в этом году в Амстердаме выполнил заказ для московского царя – 10 орудий[64]. Известно, что в первой доставленной в Россию партии было 5 больших пищалей калибром в 1 % пуда (50 фунтов), весом по 208 пудов, и 5 пищалей калибром в 30 фунтов и по 160 пудов каждая, 3 средние пищали (калибр в 12 фунтов, весом по 53 пуда)[65]. Помимо этого, тот же де Сван (в русских документах – «Торговый человек голландской земли Томас Романов Сван») в 1633 г. в приказе Большой казны подрядился доставить в следующем году 72 медных орудия с тысячей ядер. В следующем году он ввез в Россию 12 орудий, а к началу 1635 г. – еще 2 орудия. Весной 1636 г. его комиссионер Захариас привез в Москву следующую партию стволов, очевидно, от заказа из указанной партии в 72 орудия, но из документов следует, что 30 орудий из общего числа оставались еще недопоставленными[66].
К походу 1632 г. было снаряжено семь голландских пищалей крупного и среднего калибра – от 13 до 26 фунтов ядро – и массой со станком от 130 пудов 30 фунтов до 220 пудов. Количество лошадиных подвод – от 6 до 8.
Активно готовилась в 1630–1632 гг. и полковая артиллерия.
1.2. Полковая артиллерия в 1630–1634 гг
До 30-х гг. XVII в. «средние» и «малые» полуторные (4-3-фунтовые) пищали, по-видимому, производились незначительными партиями, так как упоминаний о них сохранилось очень мало.
4-фунтовые орудия неоднократно встречаются в описях городовой артиллерии:
– пищаль медная, длина 4 аршина 2 вершка, весом 35 пудов, на ней вылита подпись: «Божиею милостию повелением государя царя и великого князя Михаила Федоровича всея Росии слита сия пищаль в лето 7137 (1628/29), мастер Алексея Якимов, станок окован, на ушах наметок нет»[67];
– пищаль медная, длина 4 аршина 2 вершка, весом 35 пудов, на ней вылита подпись: «Божиею милостию повелением государя царя и великого князя Михаила Федоровича всея Росии слита сия пищаль в лето 7137 (1628/29), мастер Кондратий Михайлов»[68];
– пищаль медная, весом 37 пудов 20 фунтов, длина 4 аршина; надпись: «Божиею милостию повелением государя царя и великаго князя Михаила Федоровича всея России слита сия пищаль лета 7137, мастер Кондратий Михайлов»[69];
– пищаль медная с надписью: «Божией милостию повеление государя, царя и великого князя Михаила Федоровича всеа Русии слита сия пищаль лета 137», «мастер Кондратей Михайлов», длина 4 аршина, масса 38 пудов 20 гривенок[70];
– пищаль медная, именем «Прибылая», длина 4 аршина с вершком, весом 40 пудов 20 фунтов, отлита в 1630 г. неизвестным московским литейщиком;
– пищаль «Соловей», длина 4 аршина полвершка, весом 36 пудов, отлита в 1630 г. А. Якимовым;
– пищаль «Короткая» с длиной ствола 3 аршина 6 вершков, лита в 1630 г. Г. Наумовым;
– пищаль «Свистун», длина 4 аршина полвершка, весом 37 пудов, отлита в 1630 г. А. Якимовым[71].
На основании имеющихся образцов можно сделать вывод, что 4-фунтовые «средние» пищали имели длину ствола от 290 см и массу около 33 пудов.
Так, в собрании ВИМАИВиВС есть орудия 1629 г. Г. Наумова массой 33 пуда 10 фунтов (с надписью «Божиею милостию повелением государя царя и великого князя Михаила Федоровича всея Руси, лета 7138 лил мастер Григорий Наумов» ВИМАИВиВС. Инв. № 9/64) и А. Чохова массой 33 пуда 33 фунта («Божиею милостию повелением государя царя и великого князя Михаила Федоровича всея Руси слита сия пищаль лета 7137 году мастер Ондрей Чохов». ВИМАИВиВС. Инв. № 9/63).
3-фунтовые «малые» полуторные имели массу до 25 пудов и длину ствола 285–290 см. Например:
– пищаль 1622 г. мастера Алексея Якимова (надпись: «Божиею милостию повелением государя царя и великого князя Михаила Федоровича всея Руси лета 7130, делал пищаль Алексей Якимов», ВИМАИВиВС. № 9/62);

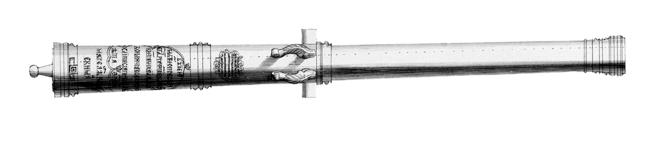

4-фунтовые пищали 1630-х гг.
– пищаль Григория Наумова 1630 г. (надпись: «Божиею милостию повелением государя царя и великого князя всея Русии Михаила Федоровича лета 7138, мастер Григорей Наумов», Московский Кремль, Инв. № 25610 Арт-721);
– пищаль 1630 г. мастера Алексея Якимова (надпись: «Божиею милостию повелением государя царя и великого князя Михаила Федоровича всея России слита сия пищаль в лето 7138 году, мастер Алексей Якимов»);
– пищаль 1631 г. Д. Кондратьева (надпись: «Божиею милостию повелением государя царя и великого князя Михаила Федоровича всея Руси лета 7139, Давид Кондратьев» ВИМАИВиВС. Инв. № 9/65).
Из 2-фунтовых в этот период известна только «пищаль 2 гривенки ядром длина 4 аршина без 7 вершков, весом 20 пудов, на ней вылиты у устья и выше ушей травы, да на ней подпись: Божиею милостию повелением государя царя и великого князя Михаила Федоровича всея Росии слита сия пищаль лета 7131 (1622/23) году, мастер Алексей Екимов»[72]. Время двухфунтовых коротких пищалей, как основного типа полковой артиллерии, наступит с 1640-х гг., когда их производство начнет вытеснять 3-, 4- и 6-фунтовые пищали. С 1650-х они займут основную нишу полковой артиллерии.
1.3. Пищали шведского образца и кожаные пушки
В 1625-26 гг. по предложению полковника Мельхиора фон Вюрмбрандта и барона Роберта Скотта шведским королем Густавом Адольфом был введен новый вид орудий – 1-3-фунтовые кожаные пушки, которые состояли из тонкостенного медного ствола с торелью; ствол скреплялся несколькими железными обручами, а затем обвивался просмоленной веревкой и сверху обшивался кожей, пропитанной дегтем; снаружи надевался железный обруч с двумя цапфами. Кожаная пушка весила всего 3–4 пуда и легко перевозилась на лафете одной лошадью. Но стрелять такое «чудо-оружие» могло только картечью; к тому же из-за плохой теплопроводимости веревок ствол перегревался и мог разорваться. К началу 1630-х гг. от производства кожаных орудий в Швеции отказались. Но в соседней «Московии» новым изобретением заинтересовались: Россия времен Михаила Федоровича являлась одной из немногих стран, которые пристально следили за развитием шведской артиллерии.

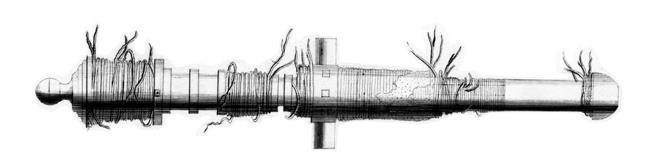

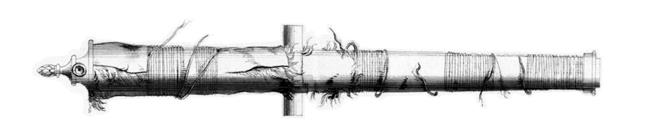

Кожаные пушки. По рисунку Ф. Телотта
Период 1620-1630-х гг. – это время тесного военно-политического сотрудничества России и Швеции. Как установил в своих работах Б.Ф. Поршнев, существовала прямая связь между заключением военно-политического союза Швеции и России накануне Смоленской войны 1632-34 гг. и началом создания армии «нового строя»[73]. С 1628 г. русская казна поставляла северному соседу огромные по тем временам партии дешевого хлеба: шведы покупали его по 5–6 рейхсталеров за ласт, а продавали в Амстердаме по 75 рейхсталеров[74]. Размер русской помощи был по заслугам оценен шведским королем, и на переговорах военной миссии во главе с полковником А. Лесли было достигнуто соглашение о создании в России полковой артиллерии по шведскому образцу. Шведы были готовы открыть русским секреты своих пушек.
Записи дворцовых разрядов, сделанные по «памятям» Пушкарского приказа, отмечают: вслед за Швецией Россия с 1630 г. начала производить кожаные пушки. В документах записи «о пушечном кожаном деле» достаточно кратки, поэтому узнать какие-нибудь подробности относительно производства таких пушек не всегда представляется возможным. Известно лишь, что на Пушечном дворе кожаные пушки делал приглашенный в Москву шведский мастер Юлиус Коет (по происхождению – валлонец Жиллем Койе). По «памяти» из Пушкарского приказа, 16 июня 1632 г., «немчин Елисей Коет» пожалован сукном «за стрельбу, что он перед государем стрелял на лугу из кожаные пушки июня в 13 день»[75]. Но как уже отмечалось, из-за плохой теплопроводимости веревок бронзовый ствол сильно разогревался и портился от выгорания, что вело к его разрыву.
Спустя несколько лет, в 1649 г., сын покойного мастера Юлиуса Коета, секретарь шведского посольства Петр Коет заявил московским послам, что российское правительство задолжало его отцу, бывшему «над пушечным нарядом полковником», 1000 ефимков: «И секретарь говорил: отец де ево вылил 104 пушки, а немногие от них испорчены. И послы говорили: из тех пушек всего 32 пушки отстоялись, а те все от первые стрельбы не устояли»[76]. В советское время этот эпизод в силу идеологических причин был искажен. Авторы статьи в «Очерках истории СССР» В. Г. Гейман и Н. В. Устюгов отмечали: «Ю. Коет был плохим мастером: из 104 вылитых им пушек внешне удовлетворительными оказалось только 32, да и те не выдержали первой стрельбы (выделено мной. – А. Л.)»[77]. То есть в трактовке советских историков шведский мастер вообще не сделал ни одного качественного орудия!
По всей вероятности, в описанном инциденте речь шла именно о кожаных пушках, которые не отличались высокой прочностью, ибо из других дел известно, что мастер отлил гораздо больше орудий: только к нуждам предстоящей войны Коет сделал около двухсот пятидесяти различных пушек «по своему немецкому образцу».
Необходимо отметить, что кожаные пушки встречаются в описях городской артиллерии. Так, в Переяславле-Рязанском в 1646 г. упоминаются «2 пищали скорострельные меховые, одна медная, другая железная, ядро по гривенке»[78]. В Смоленске в 1671 г. на вооружении города стояла «пищаль медная с обручами железными, обвита сверху кожами»[79]. В описи Пскова 1696 г. перечисляются 5 кожаных пищалей, «и те все кожаные пищали обняты в длину полосами и поперег железные обручи с кольцами, а в середине трубы медные»[80].
В 1629 г. на смену кожаным пушкам пришли знаменитые шведские полковые орудия – «regementsstycke», ставшие основным оружием шведской армии в Тридцатилетней войне. В обмен на поставки дешевого хлеба Швеция поделилась с Россией образцами и этого нового оружия.
В 1631 г. шведский мастер Юлиус Коет с одобрения Пушкарского приказа начинает «новое пушечное дело» – отливает полковые пищали по шведскому образцу. В феврале 1631 г. «государева жалования пушечному мастеру Юлису Куету 8 аршин камки Карамзину, по 30 алтын аршин, 4 аршина сукна лундышу вишневого, по рублю по 10 алтын аршин, сорок соболей 20 руб., а пожаловал его государь в приказ»[81].
В челобитной П. Захарова (подана в Пушкарский приказ в 1638 г.) отмечается, что к нуждам предстоящей войны швед делал «короткие пищали по своему немецкому образцу»[82]. К Смоленскому походу, согласно росписи Пушкарского приказа (август 1632 г.), было приготовлено 116 коротких пищалей, «что литы по немецкому чертежу»[83]. Таким образом, при сравнении челобитной и росписи открываются следующие обстоятельства: челобитная П. Захарова сообщает о факте отливки «коротких пищалей» Ю. Коетом, а роспись приводит количество отлитых орудий и их параметры. Тем самым вывод С. А. Нефедова о том, что Ю. Коет «не умел отливать «regementsstycke»[84], является ошибочным.
Полковая пушка «немецково образца» представляла собой короткоствольное бронзовое орудие калибром 3–4 фунта, весом 8 пудов (со станком – 10 пудов) и длиной всего 1,5 аршина. Новое орудие отличалось хорошей маневренностью (пара солдат могли легко перемещать перед строем лафет со стволом и осыпать противника ядрами и картечью) и скорострельностью.
К сожалению, не сохранилось до наших дней ни одной полковой пушки 1630-х гг., не уцелело ни одного чертежа Ю. Коета (надо полагать, что отлитые «по немецкому образцу» орудия ничем не отличались от шведских «собратов»). Однако мы имеем единственное в своем роде иконографическое изображение стоящих перед шеренгами русской армии «коротких» пушек на гравюрах В. Гондиуса 1636 г.[85]
