ТЕПЛОВОЗЫ. Вехи непройденного пути. Издание второе, переработанное и дополненное

Для тяговой службы более приемлем двухтактный двигатель, потому что его конструкция проще, размеры его при одном и том же количестве цилиндров будут меньше, объём ремонта снижается, следовательно, эксплуатация такого двигателя будет дешевле более сложного четырёхтактного двигателя.

Меньшая стоимость двигателя достигается путём применения двухтактных двигателей двойного действия и возможно меньшего числа цилиндров. Давление вспышки должно быть по возможности низким. Наименьшая частота вращения главного двигателя, дающая вспышку, также должна быть по возможности низкой, чтобы иметь возможность применять небольшую и лёгкую пусковую вспомогательную машину, которую при этом необходимо органически связать в работе с главным двигателем.

Желательно, чтобы потери в сопрягающих элементах между двигателем и движущими колёсами не превышали 3 – 4%, при этом, когда дизель работает по нормальному циклу (без наддува и искусственного запала смеси), экономичность его работы должна быть не ниже экономичности дизеля, работающего с различными системами передач.

В 1909 г. начальник службы тяги Ташкентской ж. д. Ю.В. Ломоносов начал заниматься разработкой проекта тепловоза с непосредственным приводом вместе с инженером А. И. Липецем и техником Тутышкиным. Довести свои задумки до конкретного воплощения Ломоносов в то время не смог – в 1910 г. его переводят на Николаевскую дорогу в Петербург, а затем назначают помощником начальника Управления тяги всех русских железных дорог. Над проектом продолжает работать А. И. Липец и завершает его уже в Оренбурге.

Тепловоз Липеца имел два четырёхцилиндровых двигателя с наклонными цилиндрами, работавшими на два отбойных вала, расположенные по концам тепловоза. Отбойные валы были связаны дышлами с ведущими осями тепловоза, которые вращались внутри полой отливки, связывавшей оба колеса. Для обеспечения пуска дизеля при нулевой скорости локомотива в проекте была предусмотрена фрикционная пневматическая муфта, допускающая работу со скольжением. Разработанная А. И. Липецом, она служила для заклинивания колёс на осях при работе двигателя под нагрузкой или расцепления их при пуске и холостой работе двигателя. Макетный образец такой муфты был испытан на паровозе типа 0—3—0 серии Т с наружными рамами. Муфты сцеплялись и расцеплялись хорошо, но вследствие утечки воздуха они могли работать в сцепленном состоянии только 5 – 7 мин.

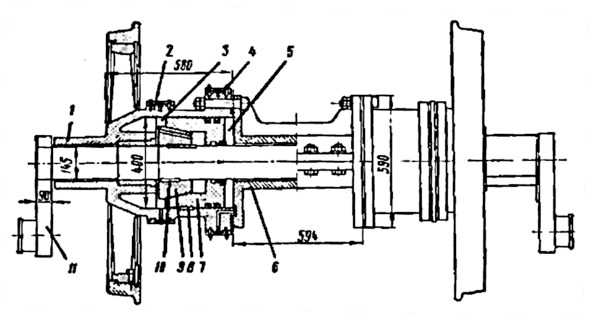

Муфта Липеца.

Муфта состоит из ступицы 1, отлитой вместе с колёсами, корпуса 6, соединённого с нею болтами, и чугунного поршня 7, который может скользить вдоль ступицы 1 и благодаря шпонке 8 вращаться только вместе с ней. Другими словами, части 1, 6 и 7 должны вращаться вместе с колёсами. Насадка 9 шпонкой 10 жёстко соединяется с осью 11, которая должна приводиться в движение дизелем. Направляя сжатый воздух через кольцо 4 в полость 5 и сдвигая тем самым поршень 7 влево, можно заклинить колесо с осью. Подачей воздуха через кольцо 2 в полость 3 производится расцепка их.

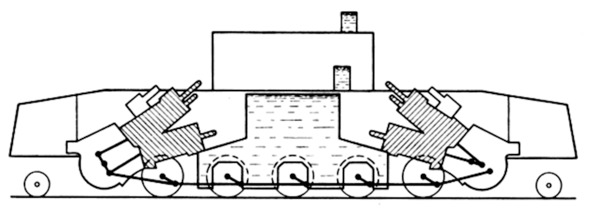

Проект тепловоза Липеца.

V-образные двигатели с наклонными цилиндрами установлены на брусковой раме специальной формы.

Колёсные пары с этими муфтами находились в одном из петербургских депо, куда они были привезены в 1912 г. для продолжения опытов. Петербургский тормозной завод предлагал изменить подвод воздуха и брался изготовить такие муфты, гарантируя отсутствие утечки воздуха.
