Введение

Любое приложение, требующее взаимодействия с пользователем, должно иметь интерфейс пользователя или GUI Graphical User Interface.

От интерфейса пользователя зависит привлекательность и удобство работы с программой.

Интерфейс пользователя может быть, как низкоуровневым, в виде командной строки, так и иметь разнообразные графические компоненты – кнопки, переключатели, меню, поля ввода и другие элементы.

Технология Java предлагает набор библиотек классов и интерфейсов, на основе которых можно построить эффективный графический интерфейс пользователя, имеющий необходимый внешний вид и поведение для создания комфортной среды конечному потребителю.

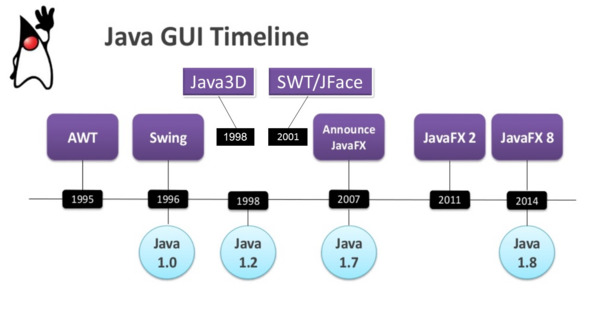

Самой первой графической библиотекой платформы Java была библиотека AWT набора JDK 1.0.

Далее библиотека AWT была дополнена библиотекой Java 2D двухмерной графики и изображений.

Библиотека AWT обеспечивает для разработчика приложений возможность использования таких основных компонентов GUI-интерфейса как кнопка, флажок, список выбора, прокручивающийся список, метка, диалоговое окно, окно выбора файла, меню, панель с прокруткой, текстовая область и текстовое поле, использования функции Drag-and-Drop, возможность обработки событий UI-компонентов, компоновки компонентов в рабочей области, работы с цветом, шрифтом, графикой, рисования и печати.

Библиотека AWT считается тяжеловесной, так как она содержит нативную библиотеку java.awt.peer, через которую взаимодействует с операционной системой компьютера таким образом, что AWT-компоненты имеют своих двойников, реализованных для конкретной операционной системы, с которыми они связаны интерфейсами пакета java.awt.peer.

Поэтому отображение AWT GUI-интерфейса зависит от операционной системы, в которой приложение развернуто.

Для расширения набора GUI-компонентов библиотеки AWT, устранения ее тяжеловесности и возможности выбора внешнего вида и поведения (Look and Feel) GUI-компонентов была создана графическая библиотека Swing.

Библиотека Swing основывается на библиотеке AWT и напрямую не связана, как библиотка AWT, с операционной системой, в которой она работает.

Поэтому библиотека Swing является уже легковесной.

Кроме того, библиотека Swing дополняет библиотеку AWT такими компонентами GUI-интерфейса как панель выбора цвета, индикатор состояния, переключатель radio button, слайдер и спиннер, панель с закладками, таблицы и деревья, расширенными возможностями компоновки GUI-компонентов, таймером, возможностью отображения HTML-контента.

С помощью библиотеки Swing стало возможным создать набор отображений Look and Feel, которые разработчик может выбирать, не оглядываясь на операционную систему, и изменять внешний вид GUI-интерфейса.

Также библиотека Swing реализует архитектуру MVC (Model-View-Controller) и потоковую модель Event Dispatch Thread (EDT).

Библиотека SWT (Standard Widget Toolkit) является альтернативой библиотекам AWT/Swing, однако она не включена в официальный релиз JRE/JDK.

Библиотека SWT была создана в процессе работы над проектом Eclipse и является попыткой взять лучшее из архитектур библиотек AWT и Swing и предоставить возможность создания быстрых GUI-интерфейсов с отображением Look and Feel, как можно более полно соответствующим операционной системе, в которой они работают.

Архитектура системы SWT построена таким образом, что SWT-компоненты представляют собой лишь Java-оболочки GUI-компонентов конкретной операционной системы.

Для операционной системы, в которой отсутствует реализация какого-либо компонента, система SWT обеспечивает Java-эмуляцию.

Так в системе SWT достигается скорость работы и полное соответствие внешнему виду и поведению операционной системе.

Для создания GUI-интерфейса система SWT предоставляет такие GUI-компоненты как кнопка, включая флажок и переключатель, список, метка, меню, текстовая область, диалоговое окно, индикатор прогресса, панель с прокруткой, слайдер и спиннер, таблица и дерево, панель с вкладками, панель выбора даты, панель инструментов, встроенный Web-браузер, гиперссылка, а также обеспечивает компоновку SWT-компонентов, встраивание AWT-компонентов, отображение OpenGL-контента, печать, поддержку операций Drag and Drop, 2D-графики, технологии Win32 OLE.

Библиотека JFace дополняет библиотеку SWT и создана на основе библиотеки SWT с реализацией архитектуры MVC (Model-View-Controller), предоставляя такие MVC GUI-компоненты как таблица, дерево, список, текстовая область и диалоговое окно, обеспечивая определение пользовательских команд независимо от их представления в GUI-интерфейсе, управление шрифтами и изображениями, помощь пользователю в выборе соответствующего содержания для полей в GUI-компонентах, выполнение длительных задач.

Библиотека Java 3D была создана как высокоуровневая библиотека для создания 3D графики, включая анимацию 3D-объектов.

Библиотека Java 3D не включена в официальный релиз JRE/JDK и требует отдельной установки.

Библиотека Java 3D оперирует объектами, размещаемыми в графе сцены, который представляет собой дерево 3D-объектов и предназначен для визуализации.

Java3D-приложение может работать как настольное приложение, как апплет или как настольное приложение и апплет.

По сути, библиотека Java 3D является оберткой графических библиотек OpenGL и DirectX.

Каждая из вышеперечисленных графических библиотек имеет свои преимущества и недостатки, в числе которых надо отметить тот факт, что данные библиотеки не удовлетворяют современным требованиям работы с медиаконтентом.

Кроме того, данные библиотеки не обеспечивают возможность декларативного создания GUI-интерфейса на основе языка XML.

Библиотека JavaFX была создана как универсальная платформа, предоставляющая современные GUI-компоненты с возможностью их декларативного описания, богатый набор библиотек для работы с медиаконтентом и 2D/3D графикой, а также высокопроизводительную среду выполнения приложений.

Первоначально, с 2007 по 2010 год, версии 1.1, 1.2 и 1.3 платформы JavaFX содержали:

– Декларативный язык программирования JavaFX Script создания UI-интерфейса.

– Набор JavaFX SDK, обеспечивающий компилятор и среду выполнения.

– Плагины для сред выполнения NetBeans IDE и Eclipse.

– Плагины для Adobe Photoshop и Adobe Illustrator, позволяющие экспортировать графику в код JavaFX Script, инструменты конвертации графического формата SVG в код JavaFX Script.

Платформа JavaFX версии 2.0 выпуска 2011 года кардинально отличалась от платформы JavaFX версии 1.х.

Платформа JavaFX 2.х больше не поддерживала язык JavaFX Script, а вместо этого предлагала новый программный интерфейс JavaFX API для создания JavaFX-приложений полностью на языке Java.

Для альтернативного декларативного описания графического интерфейса пользователя платформа JavaFX 2.х предлагала новый язык FXML.

Кроме того, платформа JavaFX 2.х обеспечивала новые графический и медиа движки, улучшающие воспроизведение графического и мультимедийного контента, обеспечивала встраивание HTML-контента в приложения, новый плагин для Web-браузеров, широкий выбор GUI-компонентов с поддержкой CSS3, 2D графику, создание отчетов с диаграммами, интеграцию с библиотекой Swing.

При этом платформа JavaFX версии 2.х содержала:

– Набор JavaFX SDK, предоставляющий инструмент JavaFX Packager tool компиляции, упаковки и развертывания JavaFX-приложений, Ant-библиотеку для сборки JavaFX-приложений, библиотеки JavaFX API и документацию.

– Среду выполнения JavaFX Runtime для работы настольных JavaFX-приложений и JavaFX-апплетов.

– Поддержку платформы JavaFX 2.х для среды выполнения NetBeans IDE 7.

– Примеры JavaFX-приложений.

– Приложение JavaFX Scene Builder 1.х для визуальной компоновки GUI-компонентов в GUI-интерфейс с использованием языка FXML.

В дальнейшем платформа JavaFX была полностью интегрирована в платформу Java 8, и перестала требовать отдельной инсталляции.

Кроме того, платформа JavaFX 8 была дополнена программным интерфейсом CSS API создание стилей, интеграцией с библиотекой SWT, программным интерфейсом Printing API, 3D графикой, программным интерфейсом SubScene API.

Также платформа JavaFX 8 предлагает улучшенный инструмент JavaFX Scene Builder 2.х для визуальной компоновки GUI-компонентов в GUI-интерфейс на основе языка FXML, дополненный поддержкой новых возможностей платформы JavaFX 8, программным интерфейсом JavaFX Scene Builder Kit для встраивания инструмента в Java приложения, возможностью добавлять пользовательские GUI-компоненты и др.

В настоящее время технология JavaFX обеспечивает создание мощного графического интерфейса пользователя (Graphical User Interface (GUI)), 2D и 3D графику для крупномасштабных приложений, ориентированных на обработку данных, насыщенных медиа-приложений, поставляющих разнообразный медиа-контент пользователю, Mashup-приложений, объединяющих различные Web-ресурсы для пользователя, обеспечивает создание компонентов высококачественной графики и анимации для Web-сайтов, различного рода пользовательских программ, насыщенных графикой, анимацией и интерактивными элементами.

Библиотека AWT

Итак, самой первой графической Java-библиотекой была создана библиотека AWT (Abstract Window Toolkit).

Она была включена в первую версию JDK 1.0.

Затем библиотека AWT была дополнена библиотекой Java 2D API, расширяющей возможности работы с двухмерной графикой и изображениями.

Так как технология Java является платформо-независимой, то соответственно и графическая Java-библиотека должна быть платформо-независимой.

Сам по себе язык Java не обладает возможностями низкоуровневого взаимодействия с конкретной операционной системой, обеспечивающими передачу информации от мышки или клавиатуры приложению и вывод пикселей на экран.

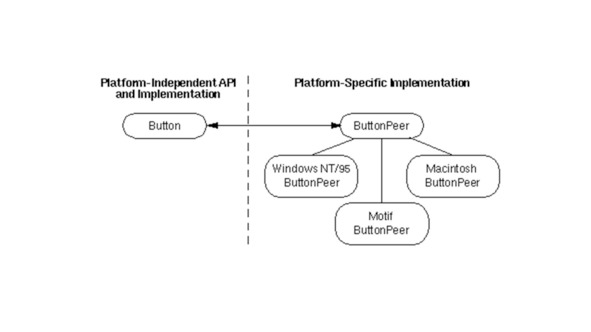

Поэтому библиотека AWT была создана так, что каждый AWT-компонент имеет своего двойника-пира peer – интерфейс, обеспечивающий взаимодействие с конкретной операционной системой.

Таким образом, переносимость графической библиотеки AWT обусловлена наличием реализации пакета java.awt.peer для конкретной операционной системы.

Вследствие этого, AWT-компоненты называют тяжеловесными.

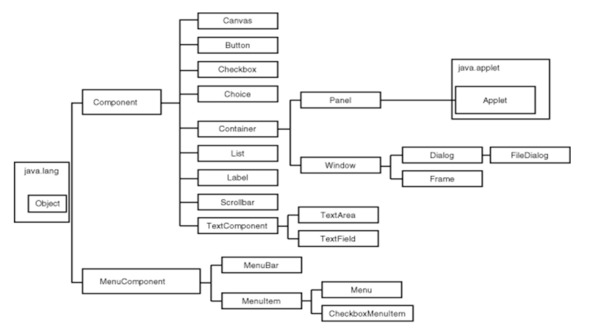

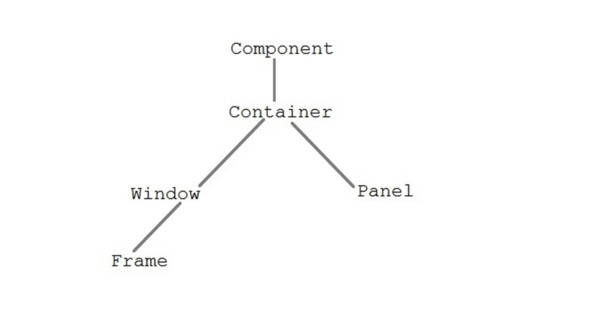

Все AWT-компоненты, кроме элементов меню, представлены подклассами класса java.awt.Component.

Для элементов меню суперклассом является класс java.awt.MenuComponent.

Архитектура AWT устроена таким образом, что компоненты размещаются в контейнерах (суперкласс java.awt.Container) с помощью менеджеров компоновки – классов, реализующих интерфейс java.awt.LayoutManager.

Для настольных приложений корневое окно графического интерфейса пользователя представляет контейнер java.awt. Window, который в свою очередь должен содержать окно java.awt.Frame с заголовком и границами или диалоговое окно java.awt. Dialog, также имеющее заголовок и границы.

AWT-компоненты добавляются в панель java.awt.Panel – контейнер, который может содержать как компоненты, так и другие панели.

Для апплетов класс java. applet. Applet, расширяющий класс java.awt.Panel, является корневым контейнером для всех графических компонентов.

Создаваемые на основе платформы Java SE апплеты представляют собой программы, написанные на языке Java и работающие в среде браузера, который загружает их и запускает виртуальную машину JVM для их выполнения.

В отличие от настольных приложений, апплеты являются управляемыми программными компонентами.

Это означает, что апплет не может быть запущен, как настольное приложение, одной только виртуальной машиной JVM.

Для его работы необходим браузер, который распознает тэги или
