Простые дачные системы обеспечения холодной, горячей и чистой водой

Вариант 2. Реальные высоты установки частей обеспечения водой с учетом расхода воды и низкого давления

Как было уже отмечено, в действующем СП 30.13330.2020 существует приложение 2, где записаны свободные напоры для различных сантехнических приборов. Для умывальника это 2 метра водяного столба, а для душа – 3 метра водяного столба (2 метра водяного столба равно 0.196128 бар, или 0.193563 атмосферы).

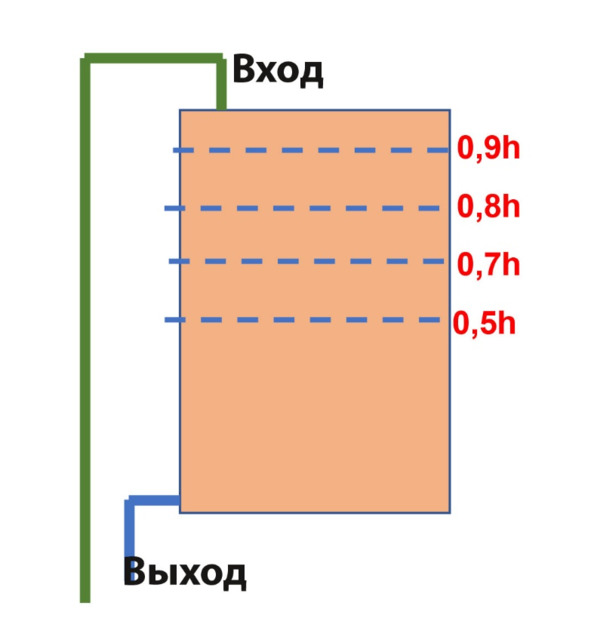

Теперь необходимо учесть падение уровня воды в основной накопительной напорной емкости за счет расхода воды, как показано на рис. 8. Уровень воды по мере расхода воды уменьшается и уменьшается напор воды в кране. Давление воды во всей системе по закону Паскаля, не зависит от формы сосуда и формы объема воды, а зависит от высоты столба воды, которое определяется по формуле (1). Итак, получается, что через некоторое время высота столба, после потребления воды, высота стола жидкости в бочке становится не максимальной, а как показано на рис. 8, может упасть от максимального до 0,5 h. Уровень воды может падать и далее, но допускать этого нельзя за счет установки поплавковых выключателей.

Поэтому в системе, изображенной на рис. 9, высота размещения накопительной напорной емкости относительно емкости с нагревателем и умывальником, увеличена:

уровень нагревательной емкости относительно накопительной напорной емкости увеличен с 3 м до 3,8 м, а уровень расположения раковины относительно накопительной напорной емкости увеличен до 4 метров. Соответственно, изменены и формируемые напоры воды или давления, все они показаны на рис. 9.

Нагревательная емкость в системе с низким давлением возможна двух типов:

– типа наливной емкости с ТЭНом, со значительным временем подогрева воды от 20 минут до 2,5 часов;

– типа проточного нагревателя с ТЭНом и малым временем подогрева.

На рис. 10 показана система обеспечения дачи водой с учетом расхода воды и малого давления, и применения наливного нагревателя с ТЭНом

Наливные нагреватели с ТЭНом работают при самом низком давлении, до атмосферного.

Рис. 9

Рис. 9. Составлен автором, Александром Матанцевым. Система обеспечения дачи водой с учетом расхода воды и малого давления.

Система обеспечения дачи водой с наливным нагревателем открытого типа с учетом расхода воды и малого давления

Накопительные закрытые нагреватели с ТЭНом имеют долгое время нагрева – от 20 минут до 2,5 часов, и, главное, требуют большого давления, не менее 0,5 Бар, то в приведенной схеме можно использовать наливной нагреватель открытого типа, работающий при любом низком давлении.
