Кирпичная кладка – это конструкция, состоящая из кирпича, уложенного в определённом порядке на строительный раствор. Кирпичи, уложенные коротким краем вдоль стены, называются тычками; Кирпичи с длинным краем вдоль стены называются ложками. Толщина кирпичной кладки измеряется количеством кирпичей уложенных по толщине стены, то есть 1 кирпич, 1,5 кирпича, 2 кирпича, 2,5 кирпича. Толщина швов в кладке должна составлять 10—12 мм в горизонтальных и 8—10 мм в вертикальных швах. Для поддержания горизонтальности и вертикальности уложенного кирпича используют уровень, отвес и шнур-причалку.

Рис.1. Кирпичная кладка.

Фламандская кладка

Фламандская кладка состоит из сложенных тычков и ложков в каждом ряду, причем каждый последующий ряд расположен так, что его тычки находятся в центре ложков предыдущего ряда. Все вертикальные швы нижнего ряда покрыты кирпичами вышележащего ряда. Поперечно-вертикальные швы в смежных рядах смещены относительно друг друга на четверть кирпича, а продольно-вертикальные – на полкирпича. Положение уложенных кирпичей в кладке должно быть ровным по вертикали и горизонтали, а швы должны быть хорошо заполнены раствором.

Рис.2. Фламандская кладка.

Рис.3. Порядок укладки кирпичей в угол стен толщиной в 1 кирпич по фламандской системе перевязки кирпичной кладки.

Рис.4. Порядок укладки кирпичей в угол стен толщиной в 1,5 кирпича по фламандской системе перевязки кирпичной кладки.

Рис.5. Порядок укладки кирпичей в угол стен толщиной в 2 кирпича по фламандской системе перевязки кирпичной кладки.

Рис.6. Порядок укладки кирпичей в вертикальное ограничение стен толщиной в 1 кирпич по фламандской системе перевязки кирпичной кладки.

Рис.7. Порядок укладки кирпичей в вертикальное ограничение стен толщиной в 1,5 кирпича по фламандской системе перевязки кирпичной кладки.

Рис.8. Порядок укладки кирпичей в вертикальное ограничение стен толщиной в 2 кирпича по фламандской системе перевязки кирпичной кладки.

Рис.9. Порядок укладки кирпичей в простенок толщиной в 1 кирпич по фламандской системе перевязки кирпичной кладки.

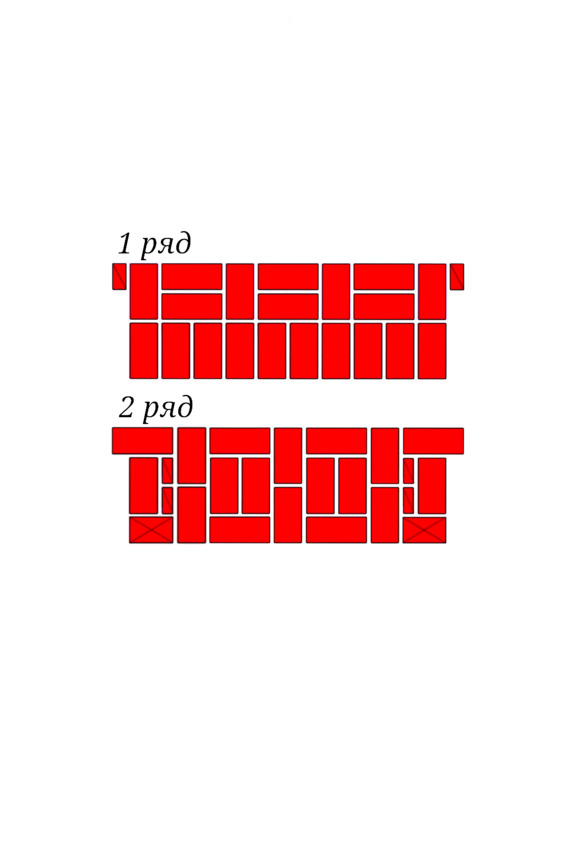

Рис.10. Порядок укладки кирпичей в простенок толщиной в 2 кирпича по фламандской системе перевязки кирпичной кладки.

Рис.11. Порядок укладки кирпичей в примыкание стен толщиной в 1 и 1 кирпич по фламандской системе перевязки кирпичной кладки.

Рис.12. Порядок укладки кирпичей в примыкание стен толщиной в 1,5 и 1,5 кирпича по фламандской системе перевязки кирпичной кладки.

Рис.13. Порядок укладки кирпичей в примыкание стен толщиной в 2 и 2 кирпича по фламандской системе перевязки кирпичной кладки.

Рис.14. Порядок укладки кирпичей в пересечение стен толщиной в 1,5 и 1,5 кирпича по фламандской системе перевязки кирпичной кладки.

Бранденбургская кладка

Ряды бранденбургской кладки состоят из комбинаций тычка и двух ложков, где тычки находятся на швах между ложками. Все вертикальные швы нижнего ряда покрыты кирпичами вышележащего ряда. Поперечно-вертикальные швы в смежных рядах смещены относительно друг друга на четверть кирпича, а продольно-вертикальные – на полкирпича. Положение уложенных кирпичей в кладке должно быть ровным по вертикали и горизонтали, а швы должны быть хорошо заполнены раствором.

Рис.15. Бранденбургская кладка.

Рис.16. Порядок укладки кирпичей в угол стен толщиной в 1 кирпич по бранденбургской системе перевязки кирпичной кладки.

Рис.17. Порядок укладки кирпичей в угол стен толщиной в 2 кирпича по бранденбургской системе перевязки кирпичной кладки.

Рис.18. Порядок укладки кирпичей в вертикальное ограничение стен толщиной в 1 кирпич по бранденбургской системе перевязки кирпичной кладки.

Рис.19. Порядок укладки кирпичей в вертикальное ограничение стен толщиной в 2 кирпича по бранденбургской системе перевязки кирпичной кладки.

Рис.20. Порядок укладки кирпичей в простенок толщиной в 1 кирпич по бранденбургской системе перевязки кирпичной кладки.

Рис.21. Порядок укладки кирпичей в простенок толщиной в 2 кирпича по бранденбургской системе перевязки кирпичной кладки.

Рис.22. Порядок укладки кирпичей в примыкание стен толщиной в 1 и 1 кирпич по бранденбургской системе перевязки кирпичной кладки.

Рис.23. Порядок укладки кирпичей в примыкание стен толщиной в 2 и 2 кирпича по бранденбургской системе перевязки кирпичной кладки.

Рис.24. Порядок укладки кирпичей в пересечение стен толщиной в 1 и 1 кирпич по бранденбургской системе перевязки кирпичной кладки.

Рис.25. Порядок укладки кирпичей в пересечение стен толщиной в 2 и 2 кирпича по бранденбургской системе перевязки кирпичной кладки.

Голландская кладка

Один ряд голландской кладки состоит из тычков, другой ряд состоит из чередующихся тычков и ложков. Все вертикальные швы нижнего ряда покрыты кирпичами вышележащего ряда. Поперечно-вертикальные швы в смежных рядах смещены относительно друг друга на четверть кирпича, а продольно-вертикальные – на полкирпича. Положение уложенных кирпичей в кладке должно быть ровным по вертикали и горизонтали, а швы должны быть хорошо заполнены раствором. Голландская кладка требует много трёхчетвёрток для концов стен, углов и смежных стен.
