Сигнализации своими руками

Уважаемый читатель, в компании «Видеозащита.ру» уделяют много внимания подготовке кадров, ибо только вышколенные на отлично сотрудники – это подготовленные специалисты, способные решать трудные задачи – проблемы безопасности наших клиентов. В этой связи культура монтажа – это основа, на которую делается особый упор. Она и является отправной точкой обучения секретам ремесла.

Любая система безопасности не является готовым изделием, как холодильник или утюг. Просто включить ее в розетку недостаточно, чтобы она начала функционировать. Представьте себе автомобиль, разобранный на отдельные части. Если разложить их на дороге – никуда такая машина не поедет, потому что отдельные части не являются системой, если они не взаимодействуют.

Качество любой системы безопасности зависит не только от применения надежных комплектующих, но и от того как была сделана работа по их установке и настройке. Иными словами – объединению в единую систему. В этой главе я поделюсь с вами опытом – расскажу основы производства монтажных работ.

Качественные электрические соединения – это залог долгого срока службы любой системы безопасности. В нашем деле используется три типа подобных соединений: скрутка, пайка и сухой контакт. Рассмотрим каждый из них подробнее.

Скрутка

Данный тип соединения применяется очень широко ввиду его простоты. Уважаемый читатель, пожалуйста, акцентируйте свое внимание на следующем утверждении:

«Черт скрывается в мелочах» – так говорят англичане. В нашем деле скрутки – это и есть те самые мелочи. Очень типичная для новичка ситуация: система безопасности собрана по схеме правильно, нажимаем кнопку «включить», но аппаратура не работает. Причина в некачественных скрутках.

Как сделать скрутку правильно? – спросите вы.

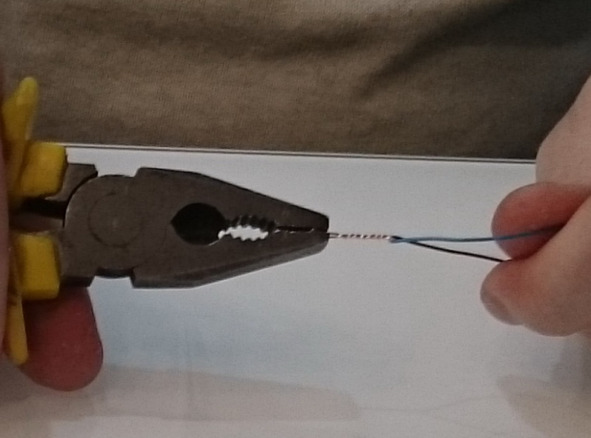

Давайте разберемся пошагово: во-первых, надо снять изоляцию с кончиков проводов. В нашем деле применяются слаботочные провода с тонким слоем изоляции. Поэтому удобнее снять ее с помощью зажигалки, а не ножа, таким образом, сам провод не повредится. В данном случае вовсе не нужно жечь изоляцию до тех пор, пока она не превратится в угли. Просто подержите провод над пламенем 1—2 секунды. Изоляция нагреется и размякнет. Пока она еще теплая, вы легко снимите ее двумя пальцами. Во-вторых, делаем скрутку. Рисунок слева демонстрирует захват плоскогубцами кончиков проводов.

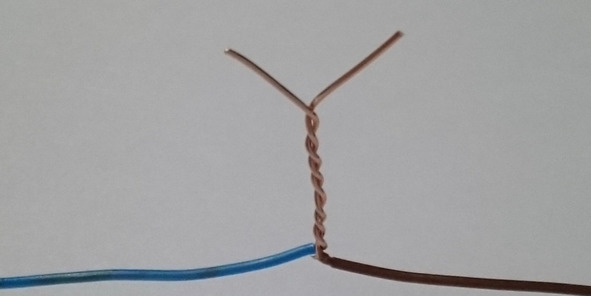

Вращаем зажатые пассатижами провода и получаем скрутку, смотри рисунок ниже. Этот вид соединения проводов называется параллельная простая скрутка.

Типы скруток

Фото ниже демонстрирует некоторые виды скруток, а именно: простая, бандажная и ответвление. Технология их изготовления описана выше.

Я дам еще одно пояснение к данному рисунку. Обратите, пожалуйста, внимание на второе фото. Во всех типах скруток – бандажная – делается с помощью третьего провода, который наматывается на два других.

Пайка

Все системы безопасности, которые приведены в данной книге не потребуют пайки. Поэтому подробно не будем останавливаться на ней. Скажу только, что качественная скрутка предшествует пайке. Фото ниже показывает добротную скрутку и результат ее пайки. Последняя операция делается с помощью паяльника и олова с канифолью.

Электрические контакты

Данный вид соединения реализуется с помощью клемм. Область применения – это соединение проводов друг с другом, и присоединение кабеля к оборудованию. О том, как грамотно произвести сухой контакт я сейчас и расскажу.

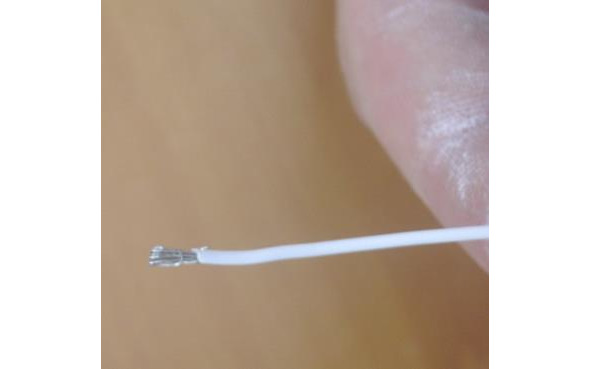

Некоторые типы слаботочных проводов состоят из множества тонких жилок (смотри фото слева). Чтобы использовать такой провод в сухом контакте, его необходимо подготовить. Снять изоляцию с конца кабеля. Тонкие жилки нужно скрутить вместе и обжать с помощью гильз или пропаять.

А зачем это делать? – спросите вы. – Можно и так впихнуть конец в клемму, а эта дополнительная работа только усложнит монтаж.

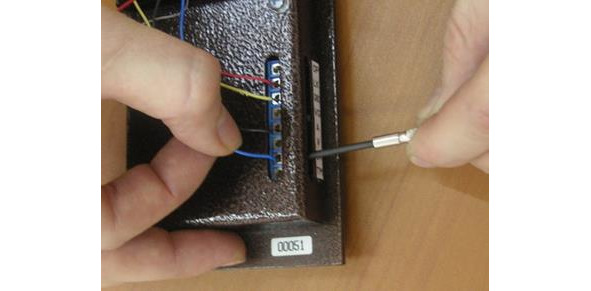

Это не профессиональный подход, однако, даже так собранные замки долго работают без проблем. Надежность изделия от этого не станет намного хуже. Однако соединения проводов будут хлипкие, сильно подверженные коррозии. Пример того, как это выглядит, показан на фото слева. Как следствие, изделие раньше начнет ломаться и беспокоить, требуя внимания к себе. Так зачем спрашивается делать монтаж хлипким? Намного лучше постараться один раз, чтобы избавить себя от дополнительной работы и хлопот, верно?

– Хорошо, как это сделать качественно? – спросите вы.

Подготовку кабеля мы уже обсуждали выше, поэтому перейдем к обжиму. Подготовленный провод должен выглядеть так, как показано на фото выше, т.е. изоляция снята, жилки собраны вместе. Гильза (смотри фото слева) надевается на кончик и обжимается обычными плоскогубцами или специальными клещами. Последними эту операцию делать удобнее.

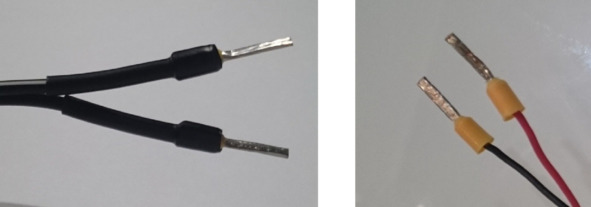

В результате провод обретает элегантный наконечник, см. фото ниже. Гильза должна сидеть крепко. Проверьте это, пожалуйста, потянув за нее, если она соскользнет, то операцию обжима повторите.

Как видно на фото гильзы отличаются друг от друга размером и диаметром. Каждая из них рассчитана на определенное сечение провода. Например, кабель имеет сечение 0,22 квадратных миллиметра, подходящая к нему гильза имеет сечение 0,5 квадратных миллиметра. Провод легко войдет в нее, далее гильза обжимается, расплющиваясь, крепко садится на оголенный конец кабеля (см. фото справа выше). Фото слева демонстрирует наконечник, дополнительно обработанный термоусаживаемой трубкой. Это придает еще большую прочность. Обсудим этот материал более подробно в следующем пункте.

Современная изоляция электрической проводки

Высокое качество и долгий срок службы системы безопасности невозможны без применения современных изоляционных материалов. О том, как это делать, мы и поговорим в этой части повествования.

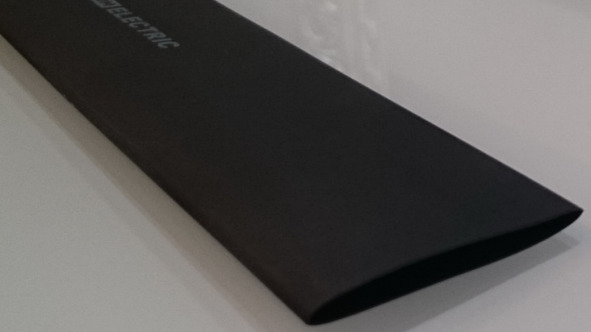

Термоусаживаемая трубка (термоусадка)

Преимущества данного изоляционного материала следующие:

Не рассыхается в отличие от изоленты;

Имеет широкую область применения;

Качественно изолирует, минимально увеличивая сечение провода;

Термоусадка с клеевым слоем изолирует и герметизирует.

Термоусадка надевается на провод, на место скрутки. Затем нагревается любым способом, например, с помощью строительного фена или обычной зажигалки. Обращаю ваше внимание, что не нужно жечь термоусадку, а только нагревать. Тогда данный материал, плотно обхватывая кабель, бережно садится. Замечу, уважаемый читатель, что не усаживается она до любого диаметра провода. У данного материала есть коэффициент усадки. В качестве пояснения рассмотрим такой пример. Провод имеет сечение 0,25 квадратных миллиметра, подходящая к нему термоусадка имеет сечение 0,5 квадратных миллиметра с коэффициентом усадки равным 2. В этом случае данный материал усохнет под воздействием тепла и плотно сядет на кабель.

Термоусадка с клеевым слоем изолирует и герметизирует, а так же делает место изоляции более прочным. Наиболее подходящая область применения – это изоляция наконечников и разъемов. Именно в этих местах нужна дополнительная прочность.

Изоляционная лента (изолента)

Данный материал качественно изолирует и имеет широкую область использования, прост в применении. Однако изолента обладает и серьезными недостатками. Во-первых, уже через несколько месяцев она рассыхается и перестает плотно сидеть на кабеле, что существенно ухудшает изолирующие свойства. Во-вторых, изолента сильно увеличивает сечение провода. Очень часто при ремонтах систем безопасности обнаруживается, что поломка возникла в результате потери контакта. И это следствие старой, рассохшейся изоленты.

Компания Videozashita.ru, применяет изоленту, на сегодняшний день, лишь как вспомогательный изоляционный материал. В основном в работе применяется термоусадка.

Клей в качестве изоляции

Данный способ изоляции проводов имеет узкую область применения. Используется в местах, где нет возможности задействовать другие материалы. Например, в случае, когда изоляция повреждена прямо на выходе кабеля из устройства. В этом месте не будет держаться изолента или термоусадка. Поэтому в данном случае оправдано применение клея.

Прокладка кабеля

Уважаемый читатель, ниже я расскажу вам о прокладке кабеля открытым способом, в гофре, кабельном канале и скрытым способом. Мы затронем и принципы внешнего и внутреннего размещения оборудования.

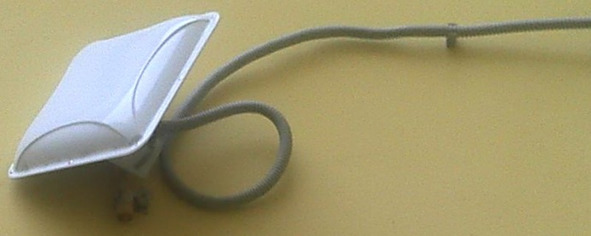

На фото слева показан монтаж GSM антенны на стене дома. Я специально сделал фото этого безобразия на одном из объектов, чтобы показать вам, как не надо делать. Посмотрите, как подведен кабель к антенне. Он уложен так витиевато, что вызывает массу ассоциаций. Например, может показаться, будто бы к антенне приделали ухо Чебурашки. Еще это напоминает мне лассо, которое пытается набросить индеец.
