Pinnacle Studio Plus. Основы видеомонтажа на примерах

Понятие «домашний кинотеатр» также содержит большой набор вариантов для выбора его компонентов. Домашний кинотеатр состоит из следующих основных элементов: средств визуализации (телевизор или проектор), источников аудио-/видеосигнала, аппаратуры коммутации и усиления, акустических систем. Возможен такой вариант:

• основной источник аудио-/видеосигнала – DVD-проигрыватель (плеер). В качестве дополнительных источников могут служить видеокамера, спутниковая антенна или кассетный видеомагнитофон;

• коммутационно-усилительная аппаратура: ресивер (компьютерный медиацентр) или усилитель с эквалайзером. Эквалайзер позволяет регулировать звук по отдельным частотам, для того чтобы, например, поднять басы или, наоборот, высокие частоты, т. е. изменить тембр. На блок коммутации приходят все кабели от всех устройств. Например, от DVD-плеера видеосигнал уходит на плазменную панель, а цифровой аудиосигнал по оптическому кабелю на усилитель;

• киноакустика должна быть многоканальная, т. е. в ней присутствует не менее 6 каналов включая канал сабвуфера – в этом ее отличие от двуканальной стереоакустики. Многоканальность делится на классы 5.1, 6.1 и 7.1, где первая цифра говорит о количестве каналов и, соответственно, колонок, а вторая – о наличии сабвуфера в системе.

Новый термин

Сабвуфер это звуковая колонка самого большого размера для передачи басового звука, снабженная фазоинвертором – специальным акустическим устройством, которое выталкивает наружу тот воздух, что сжимается в корпусе колонки при движении динамика внутрь. Это придает басам дополнительную громкость и глубину.

Примечание

Купив многоканальную аудиотехнику, вы все же не сможете постоянно смотреть кино с объемным звучанием, так как большинство выпускаемых фильмов все еще имеет лишь стереозвук: нужны специальные лицензионные многоканальные диски.

Пример системы нелинейного монтажа – Pinnacle Liquid Edition Pro

Недорогим способом вывода видео на телевизор или видеомагнитофон является покупка видеокарты, имеющей ТУ Out. Ели вас не устраивает такой малобюджетный вариант, то можно приобрести более качественное устройство, например, Pinnacle Liquid Edition Pro. Данное устройство состоит из трех основных частей: видеоплаты с графическим процессором, коммутационного блока с видеоразъемами Pinnacle BlackBox и программного обеспечения Pinnacle Liquid (видеоредактора).

Коммутационный блок обеспечивает коммутацию аналоговых и цифровых источников видео и звука и подсоединяется к компьютеру по интерфейсу USВ 2.0. Блок обеспечивает подсоединение как профессионального, так и бытового оборудования и имеет компонентные, S-видео, композитные и DV-входы и выходы (IEEE-1394). Для записи и вывода звука используются стерео RCA, S\PDIF, и 5.1 RCA – выходы, позволяющие прослушивать объемный звук в реальном времени. Наличие разъемов S-Video, RCA и IEEE-1394 очень удобно, поскольку, подключая видеооборудование, вы можете выбирать, какие из интерфейсов использовать.

Программа Pinnacle Liquid Edition обеспечивает выполнение большого количества эффектов и послойных наложений для творческой работы. Программа выводит до 10 слоев видео в реальном времени с такими эффектами, как 2D и 3D, цветокоррекция и кеинг. Возможен DVD-авторинг и создание видеодисков с анимированными кнопками, анимированным фоном на основе 40 готовых шаблонов. Программа, благодаря технологии SmartEdit, позволяет редактировать видео сразу в формате MPEG-2 без последующего длительного пересчета. В комплект поставки входит также и Pinnacle Hollywood FX Plus RT.

Минимальные системные требования программы следующие.

Для редактирования DV и MPEG-2:

• процессор Intel Pentium 4 1,8 ГГц (рекомендуется 3,0 ГГц или dual 2,2 ГГц) или AMD эквивалент;

• операционная система Microsoft Windows ХР Professional;

• оперативная память 512 Мбайт RAM (рекомендуется 1 Гбайт);

• графический адаптер AGP 4х 64 Мбайт RAM для эффектов в реальном времени (рекомендуется 128 Мбайт);

• Microsoft DirectX 9;

• звуковая карта;

• OHCI-совместимый интерфейс IEEE-1394;

• жесткий диск с минимальной скоростью передачи данных 10 Мбайт/с.

Резюме

Во введении было кратко рассказано об основных этапах вашей работы, программах и устройствах для создания домашнего цифрового фильма. Более подробно мы рассмотрим эти вопросы далее. Кратко упоминалось о том, что из себя представляет домашний кинотеатр и домашняя видеостудия. Хочу обратить внимание читателя на то, что понятие «домашняя видеостудия» довольно условно. Простейшая домашняя видеостудия может состоять только из видеокамеры и компьютера. Этот минимальный набор, тем не менее, обладает широкими возможностями и позволяет производить оцифровку, сжатие, редактирование видеозаписей, а также вывод готового видеофильма на телеэкран, видеомагнитофон, CD или DVD.

Глава 1

Теория работы с видеоизображениями на ПК

Знание теоретических основ видеомонтажа позволит вам с пониманием подойти к тем практическим примерам, которые будут приведены в этой книге.

Видео аналоговое. Композитный и компонентный видеосигналы

В компьютерных мониторах экран одновременно сканируют три электронных луча, вызывая световые вспышки красного (R), зеленого (G) и синего (В) цветов. Базовые цвета цветовой модели RGB, смешиваясь, дают всю палитру цветовых оттенков (спектр). Глаз же при этом воспринимает не отдельные три луча, а результирующее (суммарное) цветное изображение.

Новый термин

Цветовая модель – метод описания и определения цветов на ПК математическими средствами, включая описание взаимосвязей между цветами. У каждой цветовой модели есть свои преимущества. Наиболее популярными цветовыми моделями являются RGB, CMYK, YUV.

Для передачи цветного изображения через эфир эффективнее кодировать цвет иным образом. В телевидении исходные RGB-видеосигналы перед передачей преобразуют (кодируют) в сигнал яркости (Y) и два цветоразностных сигнала цветности (U и V). Таким образом, исходная цветовая модель RGB (красный, зеленый, синий) при передаче сигнала преобразуется в цветовую модель Y,U,V (яркость и цветность), а при приеме в цветном телевизоре осуществляется обратный процесс: цветовая модель Y,U,V преобразуется в RGB. Телевизионный видеосигнал, который можно представить как композицию (смесь) сигналов Y, U, V (яркость и цветность) и синхроимпульсов называют композитным. Такое решение используется в аналоговых форматах VHS и Video-8. Иначе говоря, в бытовых видеомагнитофонах для простоты декодирования сигналов объем информации ограничивается, что ведет к уменьшению четкости изображения и снижению числа строк до 240.

По мере эволюции видеотехники композитное видео уступило дорогу компонентному видео, в котором все видеокомпоненты (яркость, цветность, синхроимпульсы) представлены как независимые сигналы и передаются по каналам связи по отдельности (независимо друг от друга). Примером компонентного сигнала является видеосигнал Y/C, состоящий из разделенных сигналов яркости (компонента Y) и цветности (компонента С). Такой сигнал имеет разрешение до 400 линий и используется в системах S-VHS и Hi-8.

В профессиональной видеотехнике используется аналоговый яркостный и цветоразностный компонентный YUV-сигнал. Все его компоненты (яркость, цветность, синхроимпульсы) независимы и передаются по каналам связи независимо друг от друга. Данный сигнал имеет разрешение до 650 линий и используется в профессиональной видеотехнике форматов Betacam и Betacam SP.

Построенное на вышеописанных идеях аналоговое телевидение имеет следующие недостатки:

• во время передачи видеосигнала возникают различные электромагнитные помехи, ухудшающие изображение;

• запись и копирование аналогового видеосигнала всегда сопровождается частичной потерей качества.

Характеристики цифрового видеосигнала

В связи с этим дальнейшее развитие технологий передачи и обработки видеоизображения пошло по пути использования цифрового видеоизображения. Для цифровых видеокамер был разработан специальный цифровой формат записи на магнитную ленту – DV (Digital Video). Это компонентный формат представления сигнала, который обеспечивает разрешение по горизонтали 500 линий. Оцифровка осуществляется с разрешением 720x576, т. е. каждый кадр содержит 720x576 значений яркости (Y) и по 360x288 значений цветоразностных сигналов (U и V). Благодаря раздельной записи видео и звука формат DV позволяет добавлять звуковое сопровождение после завершения записи или редактирования видео.

Цифровое видео характеризуется четырьмя основными параметрами:

• разрешением (Spatial Resolution);

• частотой кадров (Frame Rate);

• качеством цветопередачи (Color Resolution);

• качеством изображения (Image Quality).

Разрешение

Разрешающую способность видеокамеры принято измерять в TBJ1 (телевизионных линиях). Для понимания того, что есть TBJ1, посмотрите на телевизионную испытательную таблицу – рис. 1.1. Электронный вариант такой таблицы можно скачать по адресу: http://www.bealecorner.com/trv900/respat/EIA1956-v3.zip. Цифры, стоящие рядом с линиями, как раз характеризуют разрешающую способность видеокамеры. Так, если на изображении испытательной таблицы, снятой видеокамерой, можно различить линии рядом с цифрой 500, то разрешение такой видеокамеры не хуже 500 TBJ1.

Рис. 1.1. Телевизионная испытательная таблица EIA Resolution Chart

Примечание

Телевизионные испытательные таблицы бывают разные, и они позволяют определять не только разрешение, но и размеры изображения, геометрические искажения, сведение лучей, оценивать яркость, контрастность, баланс белого, правильность передачи цвета изображения и ряд других параметров.

Совет

Как пользоваться такой таблицей в домашних условиях? Наведите видеокамеру на таблицу и произведите ее видеозапись. Для корректности результатов необходим штатив и правильное освещение таблицы дневным светом. Снятое изображение нужно качественно распечатать, например, из программы Acrobat 7 на фотопринтере НР7760 в максимальном разрешении, используя матовую фотобумагу формата А4. Там, где сужающиеся горизонтальные и вертикальные линии на распечатке перестают быть различимыми, находится предел разрешения вашей видеокамеры (смотрите в этих местах маркировку испытательной таблицы в ТВЛ).

Цветопередача

Качество цветопередачи (Color Resolution), называемое также «глубина цвета», устанавливает максимально возможное количество цветов, одновременно отображаемых на экране камерой. Цветопередача есть у всех устройств, передающих цвет, – принтера, сканера, монитора. Для того чтобы увидеть эту характеристику, например, для монитора, необходимо щелкнуть на рабочем столе правой кнопкой мыши и выполнить команду: Свойства | Параметры (рис. 1.2).

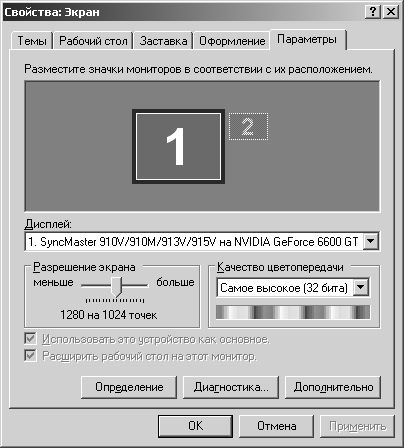

Рис. 1.2. Пример настройки монитора ПК на глубину цвета 32 бита

Требования к качеству изображения (Image Quality) зависят от ваших целей и задач. Вряд ли на сайте в Сети целесообразно размещать полноэкранное видео с разрешением 768 на 576 и палитрой в 16,7 млн цветов (24 бит), а также полной кадровой разверткой (25 или 30 кадров/с). Очевидно, что чем выше частота кадров, глубина цвета и разрешение, тем качество цифрового изображения лучше, но тем больше размер видеофайла.
