Подготовка горной пехоты. Практическое пособие. Часть 1

Альпинистские карабины. Типы и назначение

Альпинистские карабины (фото 21) применяются для соединения и закрепления верёвок между собой, для страховок и самостраховок, присоединения верёвок к скальным крюкам, закрепления спусковых и подъёмных устройств, и т. д. Карабины, независимо от формы и предназначения, представляют собой скобу с пружинной защёлкой.

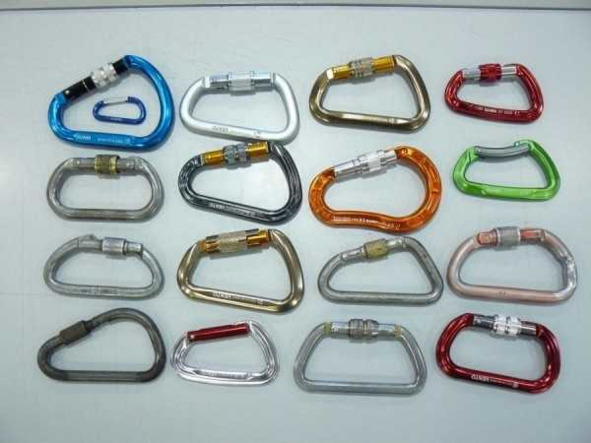

Фото 21. Альпинистские карабины.

Современные карабины изготавливаются в основном из стали и алюминиевых сплавов. Изредка можно встретить и титановые карабины, но по ряду объективных причин, они в наше время не производятся, и к применению нежелательны. В частности, титан обладает низкой теплопроводностью, и если титановый карабин применяется в спусковом устройстве, где трение идёт через карабин, это может привести к оплавлению верёвки. К тому же, резкое остывание карабина после такого нагрева, приводит к потере его прочности. Также титан чувствителен к падениям, в результате которых в нём появляются микротрещины.

По форме карабины могут быть D-образные, овальные (С-образные), грушевидные.

Грушевидные карабины наиболее подходят для применения с узлом УИАА. Кроме того, асимметричная форма обеспечивает более широкое раскрытие защёлки и позволяет использовать карабин в качестве накопителя (для присоединения нескольких элементов).

D-образные карабины, благодаря своей форме, получают нагрузку на основную ось, не загружая защёлку. Их удобно применять при натяжении переправ.

Карабины бывают с муфтой и без неё. Муфта, в свою очередь, может быть резьбовой либо автоматической (подпружиненной), (фото 22). Муфта не даёт защёлке самопроизвольно раскрыться.

Фото 22. Автоматическая муфта на карабине Petzl

Автоматические муфты более удобны в работе, чем резьбовые, однако могут отказать на морозе.

Согласно международным нормам, минимальная нагрузка, которую должен выдерживать карабин, составляет не менее 20 кН в продольной оси, и не менее 4 кН – в поперечной. Значения допустимых нагрузок указываются на каждом конкретном карабине (отштампованы на теле карабина). При открытой защёлке прочность карабина в 3—4 раза меньше, чем при закрытой защёлке. Нагрузка по поперечной оси на саму муфту запрещена.

При использовании карабин с резьбовой муфтой необходимо располагать так, чтобы верёвка при движении не развинчивала муфту.

Нагрузка на карабин по трём осям, а также на излом – запрещена.

Разрешается использование только исправных карабинов.

Карабины, имеющие трещины, заусенцы, сильную выработку, неисправную муфту и ось защёлки, а также карабины, падавшие с большой высоты, подлежат списанию и уничтожению.

Спусковые устройства

Спусковые устройства – это специальные устройства, применяемые для страховки и спуска по альпинистской верёвке. Представляют собой тормозящие приспособления, на которых создаётся дополнительное трение, для проходящей через них верёвки. Скорость спуска регулируется положением удерживающей верёвку руки относительно устройства, и прилагаемой силой. Изготавливаются спусковые устройства из стали либо алюминиевых сплавов.

Существует множество разных видов спусковых устройств (лепесток, восьмёрка, шайба Штихта, лесенка, СУР, реверсо, десантёр и т.д.). Все их мы рассматривать не будем, поскольку в военном альпинизме не все они применяются.

Простейшим спусковым устройством, доступным при наличии самого минимума альп. снаряжения, является карабин, спуск на котором легко возможен с применением узла УИАА.

Восьмёрка – простейшее устройство в форме двух соприкасающихся колец разного диаметра, соединённых шейкой. Напоминает цифру «8» (фото 23, 24).

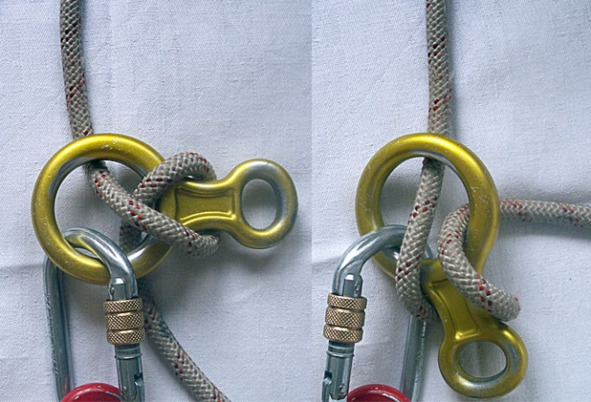

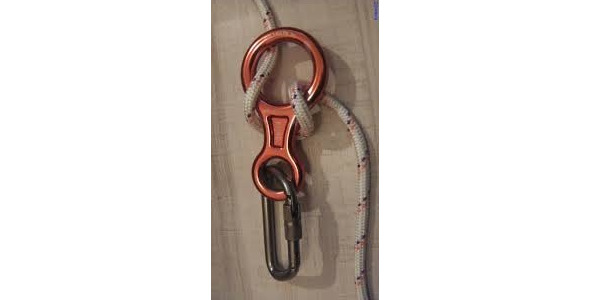

Фото 23. Восьмёрка. Способ применения с автоматическим стопорением в случае отпускания малого кольца. Справа – положение при спуске; слева – торможение защемлением верёвки.

Рогатая восьмёрка (фото 25). Устройство, похожее на предыдущее, но имеющее «рог», служащий для фиксации положения спускающегося, посредством наматывания верёвки на рог.

Фото 24. Классический способ применения восьмерки.

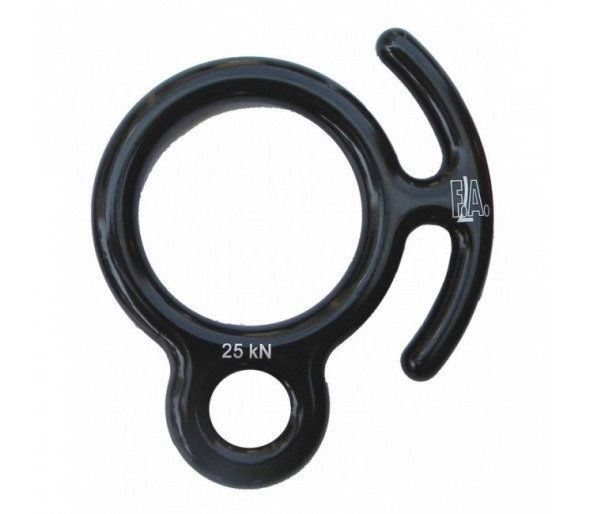

Фото 25. Рогатая восьмёрка.

Очень простым, лёгким и компактным спусковым устройством является «корзинка» («лукошко»), или в англоязычных источниках – АТС (фото 26, 27). Представляет собой шайбу с одной или двумя прорезями (шайба Штихта), дополненную предохранительным тросиком. В прорезь пропускается верёвка, которая затем прощёлкивается на карабин.

В отличие от восьмёрок, корзинки не закручивают верёвку; можно работать как с одной, так и с двумя верёвками, в том числе разных диаметров. Устройство позволяет легко контролировать верёвку. При лёгком весе альпиниста скорость спуска значительно падает.

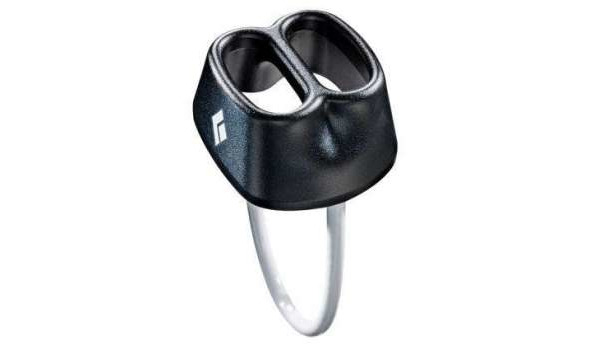

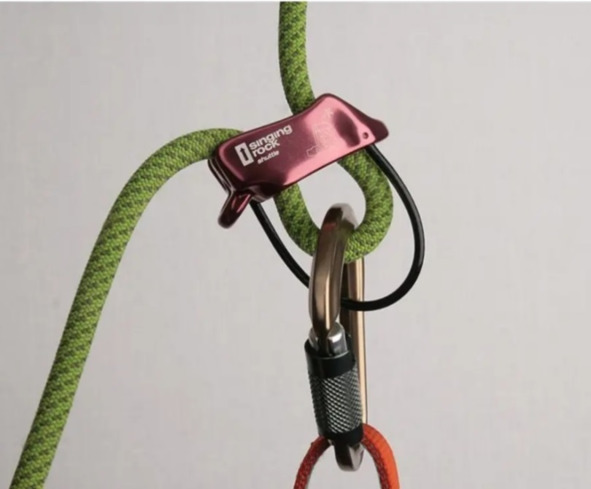

Фото 26. Спусковое устройство АТС («корзинка»).

Фото 27. «Корзинка», способ применения.

Зажимы

Зажимы – общее название различных устройств, предназначенных для фиксации на верёвке. Зажимы применяются для подъёма по верёвке, самостраховки, фиксации загруженной верёвки, натягивания переправ, перил и полиспастов.

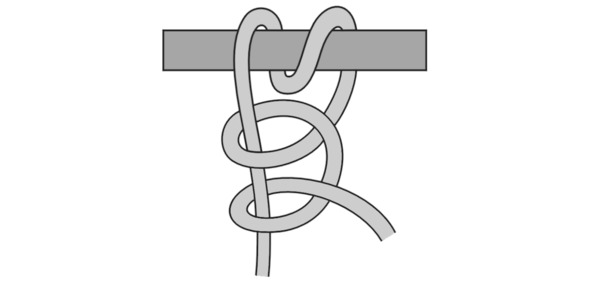

Простейшим зажимом является ранее упомянутый в разделе «Узлы» схватывающий узел. Узел легко перемещается по верёвке одной рукой, а при приложении нагрузки на свободный конец – узел затягивается вокруг основной верёвки, фиксируясь на ней. Данный узел плохо работает на мокрых и обледенелых верёвках, а также обладает малым запасом прочности.

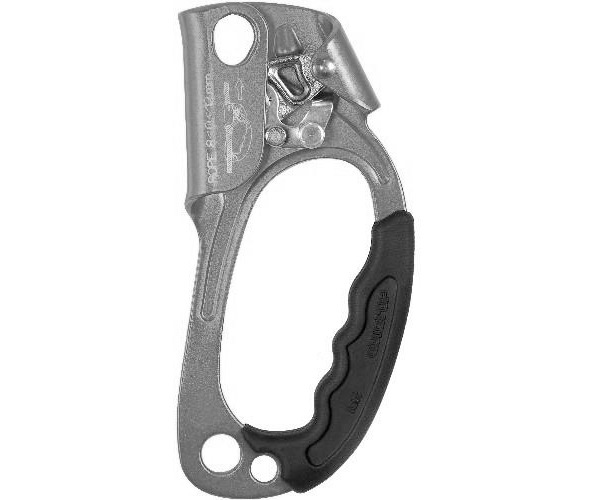

Одним из самых распространённых зажимных устройств является жюмар (фото 28). Стандартный жюмар пригоден для использования на верёвках диаметром 8—12мм. Жюмары бывают под правую и левую руку. Устройство представляет собой кулачковый зажимной механизм. Подпружиненный кулачок-«собачка», имеющий на внутренней поверхности мелкие направленные зубчики, позволяет устройству беспрепятственно скользить в одном направлении, а при приложении нагрузки в противоположном направлении – собачка жёстко зажимает верёвку, и препятствует скольжению. Плохо держит на обледеневшей верёвке.

Фото 28. Жюмар.

При подъёме по верёвке с помощью жюмаров применяются техники «нога-нога», когда правый и левый жюмары имеют длинную тесьму-кольцо (репшнур), и служат для упора ногами, и техника «нога-грудь», когда один жюмар служит для упора ногой, а второй – подсоединён к грудной (либо поясной) обвязке.

Для подъёма способом «нога-нога» требуется наличие двух основных верёвок.

При технике «грудь-нога», чем ниже расположение грудного зажима, тем выше скорость подъёма. При таком способе в качестве грудного зажима удобно применение «кроля» (CROLL), фото 29.

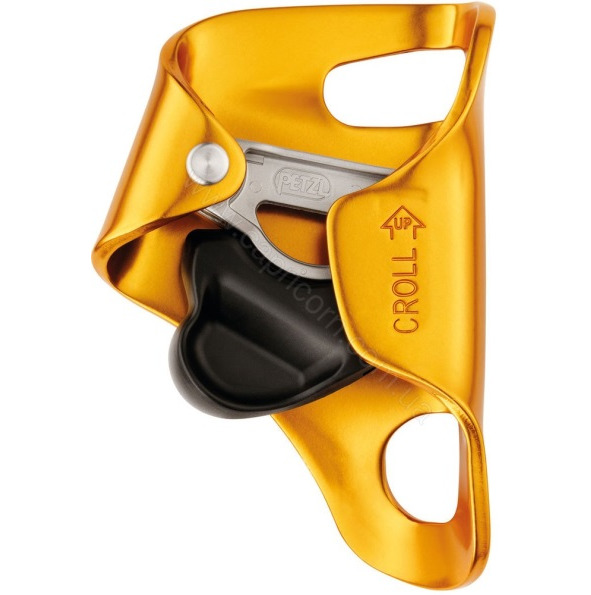

Фото 29. Зажим типа CROLL

Общим недостатком подобных зажимов является опасность повреждения верёвки, вплоть до её перекусывания, при нагрузках от 4кН и выше (от 400 кг).

Поэтому, применение их при натяжении переправ и полиспастов требует повышенного внимания, и ограничено. То же касается применения жюмаров в качестве зажима самостраховки.

Следует избегать возможности срыва и ударной нагрузки выше допускаемых значений.

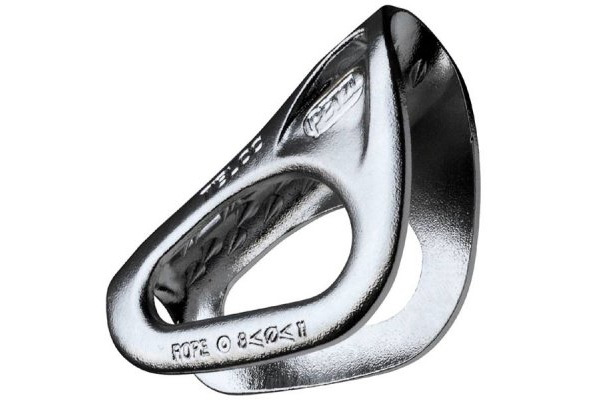

Достоин внимания и очень интересен зажим типа Тиблок (Tibloc). Особенно интересен тем, что является самым лёгким и компактным из всех типов зажимов (фото 30). представляет собой U-образную пластину, с зубчиками на внутренней поверхности желобка и отверстиями грушевидной формы на боковых поверхностях. Верёвка вкладывается внутрь устройства, после чего в отверстия вщёлкивается карабин, который под нагрузкой зажимает верёвку в тиблоке (фото 31).

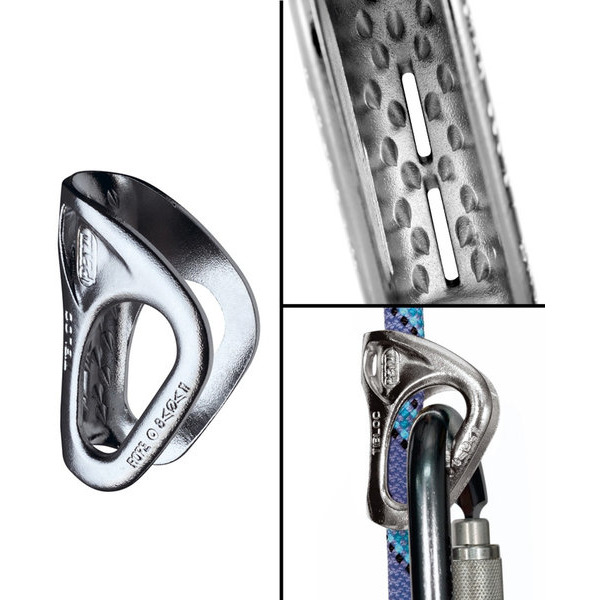

Фото 30. Зажим типа Тиблок.

При снятии нагрузки, карабин лёгким усилием смещается в сторону широкой части отверстия, освобождая верёвку. Как и жюмар, тиблок плохо держит на обледеневших верёвках. При больших нагрузках сильно портит верёвку. Часто применяется в качестве страховочного зажима. Сам автор долгое время применял тиблок в паре с гиббсом (фото 32, 33) в качестве подъёмных зажимов.

Фото 31. Тиблок и его закрепление на верёвке.

В военном альпинизме, в условиях большого количества грузов и снаряжения, очень лёгкие и компактные устройства типа «корзинки», тиблока и т.п., достойны особого внимания.

Ещё одним типом зажимов, очень простым по своей конструкции, является уже упомянутый зажим Гиббса («гиббс»).

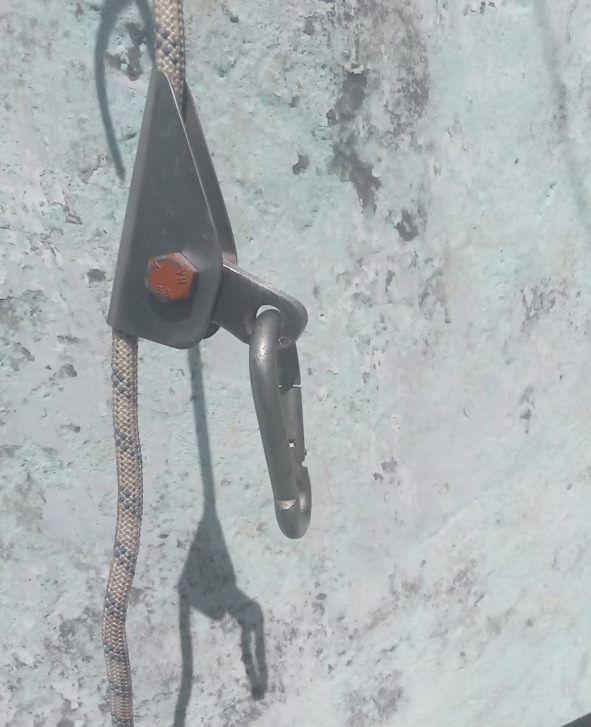

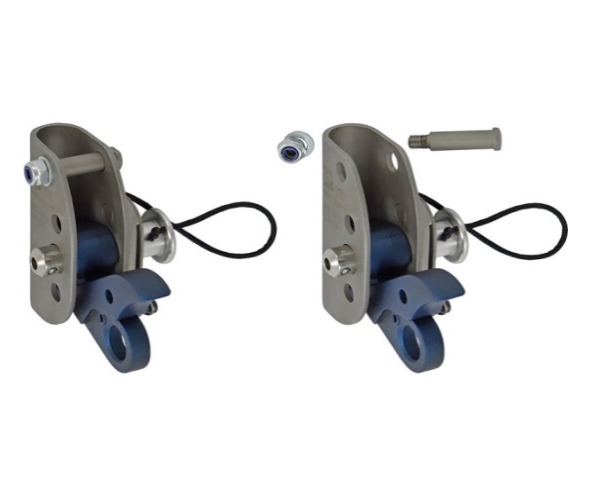

Фото 32. Зажим Гиббса

Фото 33. Зажим Гиббса

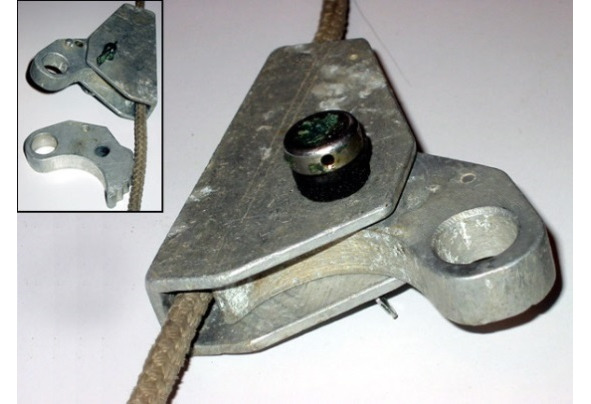

На фото 34 показан зажим типа «гиббс», изготовленный автором данной книги.

Фото 34. Зажим типа «гиббс», изготовленный и используемый автором книги

Зажим типа Гиббс представляет собой универсальный механизм рычажного типа. Применяется зажим в качестве *страховочного устройства (для самостраховки),

*для движения по несущей верёвке в безопорном пространстве; подъёма по верёвке;

*для регулирования длины самостраховочного стропа.

Состоит зажим из корпуса-направляющей, прижима-рычага, его оси. Может также иметь в своей конструкции пружину преднатяжения рычага-прижима, направляющий ролик и антипанический рычаг6 (фото 35).

Прижим-рычаг вращается на своей оси. Пружина преднатяжения постоянно стремится прижать прижим рычага к рабочей верёвке. Рабочие нагрузки составляют 6—10 кН.

Применение зажима данного типа с самостраховочным усом без амортизатора запрещается.

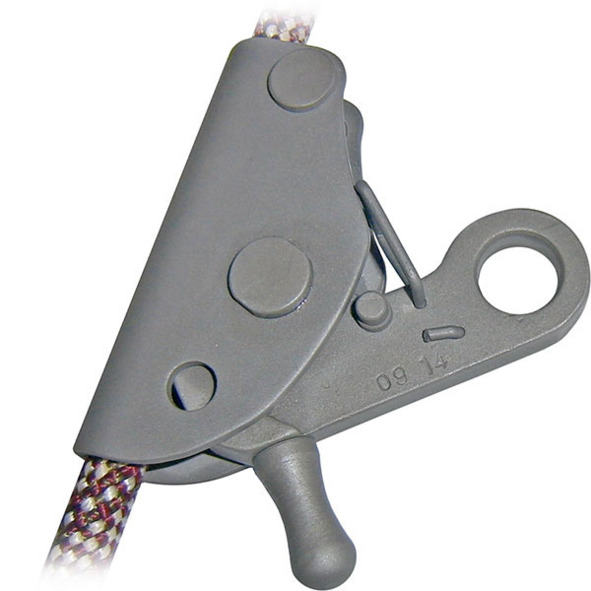

Фото 35. Зажим Гиббса с антипаническим рычагом.

Запрещено хватать зажим рукой при проталкивании его по тросу. Для перемещения зажима необходимо держаться за карабин, прощёлкнутый в отверстие рычага, либо подталкивать зажим снизу.

Страховочные системы

Страховочные системы (обвязки), согласно предназначению, имеют множество видов (скалолазные, альпинистские, и т.д.). Предназначение страховочной системы – принять на себя силу рывка при срыве альпиниста и для удобного закрепления на ней альпинистского снаряжения.

Страховочные системы бывают трёх типов:

*нижняя обвязка (беседка);

*верхняя обвязка (грудная);

*полная обвязка.

Наиболее часто применяемая – нижняя обвязка. В ней удобно ходить и бегать, лазать по скалам, спускаться и подниматься по верёвкам. Беседки имеют малый вес и достаточно хорошо справляются с задачей распределения веса, в том числе при рывках, вызванных падением с высоты. Из множества видов беседок, в армейском применении наиболее оптимальны обвязки для альпинизма и горного туризма, поскольку являются самым универсальным из всех видов (обвязки для скалолазания, для высотного альпинизма, скитура, промальпа и т.д.).

Беседка состоит из поясного ремня, ножных петель, страховочного кольца, петель для навески снаряжения, регулировочных пряжек (фото 36). Обвязки для альпинизма и горного туризма имеют регулировочные пряжки и на поясе, и на ножных обхватах (в отличие, например, от обвязок для скалолазания). Пояс и ножные обхваты довольно широкие, что даёт большую комфортность при висении. Грузовая петля усилена, и имеется много петель для навески снаряжения.

Верхняя, или грудная обвязка (фото 37), как правило, отдельно не применяется. Её используют исключительно в комплекте с нижней.

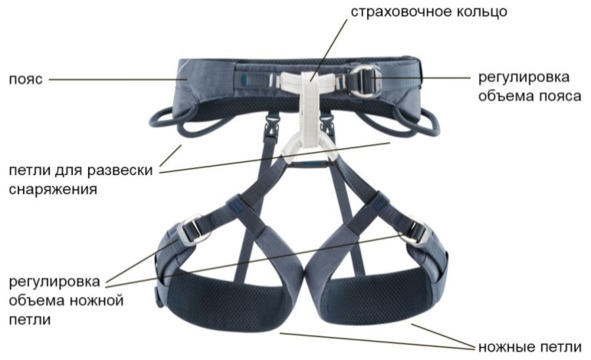

Фото 36. Поясная обвязка (беседка).

Фото 37. Грудная (верхняя) обвязка.

Петли для развески снаряжения («балконы») предназначены для развески оттяжек, карабинов, и прочего снаряжения. Использовать их как грузовые либо страховочные – запрещено.

Грудная обвязка применяется для оптимального распределения центра тяжести человека, в случае его срыва, с целью исключить переворачивание вниз головой, исключить возможность вывалиться из нижней обвязки и для более равномерного распределения нагрузки на тело при срыве. Применение грудной обвязки в военном альпинизме желательно, поскольку бойцы в сложном рельефе передвигаются с рюкзаками, вес которых, как правило, значительный. Одной лишь поясной обвязки в таком случае недостаточно, для обеспечения безопасности при срыве.

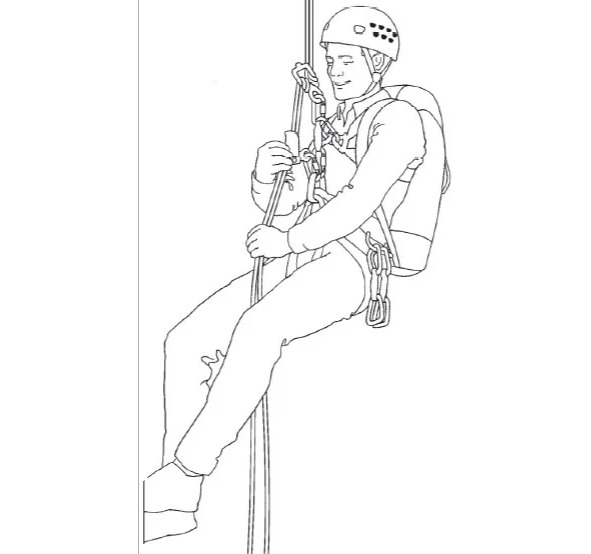

Рисунок 33. Положение альпиниста на двойной верёвке, с поясной и грудной обвязками. Заметны спусковое устройство типа «восьмёрка», страхующий зажим типа «шант» (кулачковый зажим для двойной верёвки).

Скальные крюки и шлямбурные скальные крючья

Скальные крюки (фото 38) – вид альпинистского снаряжения, предназначенный для обеспечения страховки на скалах.

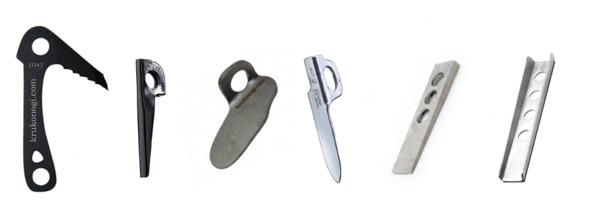

Фото 38. Разные типы скальных крюков

Скальный крюк представляет собой металлическую (чаще всего стальную) пластину с проушиной для карабина, в который пропускается страховочная верёвка. Продевание верёвки непосредственно в проушину, без карабина, запрещено. Скальные крюки изготавливаются различной длины, формы и толщины, с целью подобрать наиболее подходящий крюк под имеющиеся в скалах трещины. Скальный крюк вбивают в трещину при помощи скального молотка (фото 39). Проводник, идущий по маршруту первым, по мере подъёма по скале забивает крючья, в которую вщёлкивает карабины и продевает страхующую его верёвку. Крюки забиваются в среднем через каждые 5 метров, в зависимости от сложности маршрута. Первому идущему организуется нижняя страховка через закреплённые им крючья и карабины. Последний идущий в группе, по мере подъёма выбивает и собирает крючья, для их последующего применения. После подъёма наверх первого идущего, он организует верхнюю страховку для следующего за ним участника группы.

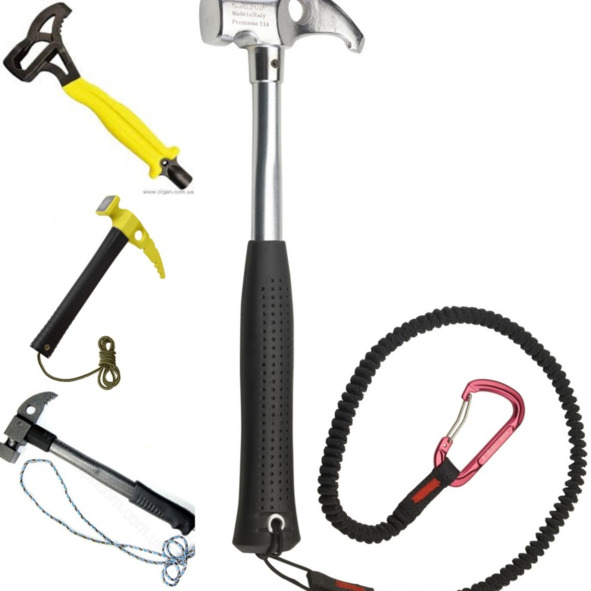

Фото 39. Скальные молотки.

Разновидностью скальных крючьев являются шлямбурные крючья (фото 40). В отличие от обычных крючьев, шлямбурные крючья забиваются не в трещины, а в монолитные поверхности (стены). Для закрепления шлямбурного крюка сначала делают отверстие в скале, для чего используют специальный пробойник – шлямбур (фото 41)7. Затем в отверстие вставляют шлямбурный стальной крюк с проушиной, и забивают молотком (либо завинчивают гайку).

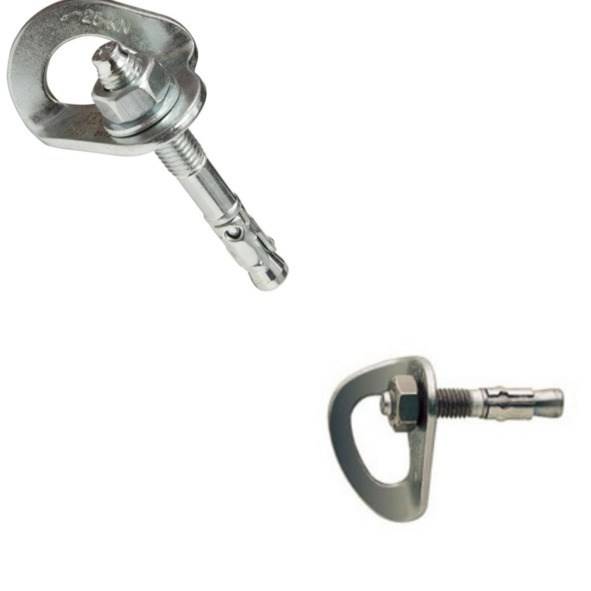

Фото 40. Шлямбурные крючья.

Шлямбурные крючья используют для крепления перил, траверсов, для организации страховки, ночёвки на стене, и т. д.

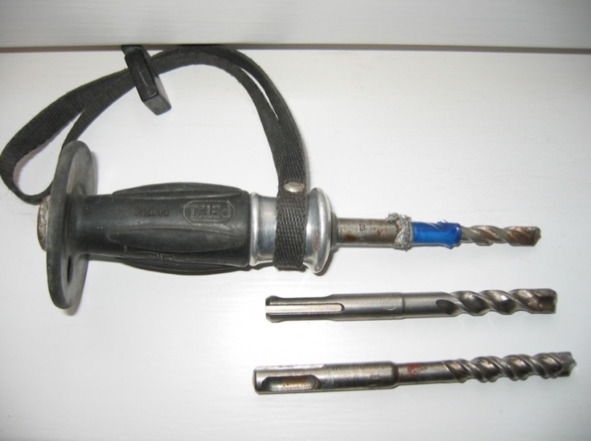

Фото 41. Шлямбур.

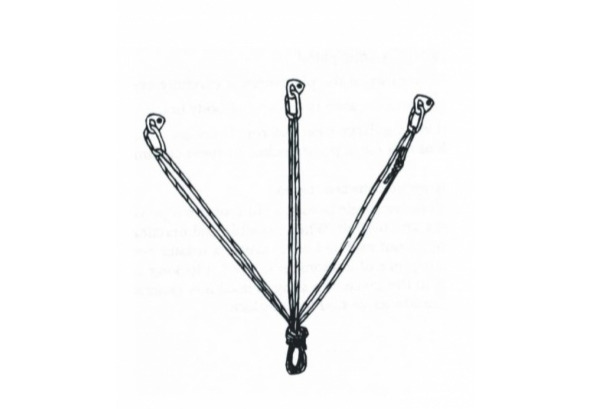

Фото 42. Организация

станции на трёх точках при

помощи шлямбурных крючьев.

Страховка

Страховкой называется совокупность мер и действий, направленных на обеспечение безопасности альпинистов.

Страховка бывает групповой и индивидуальной (самостраховка).

Личное снаряжение для организации страховки включает в себя страховочную систему (обвязку) и два «уса» самостраховки из динамической верёвки 8—10мм с петлями на конце. Так же в снаряжение для организации страховки входят карабины, восьмёрки и зажимы различных типов.

По способам выполнения, групповая (взаимная) страховка бывает верхней или нижней.

При верхней страховке точка страховки располагается выше поднимающегося (спускающегося) альпиниста. По мере его движения, страхующий выбирает либо выдаёт верёвку. При организации верхней страховки на небольшом расстоянии друг от друга устанавливаются 2—3 независимые точки (шлямбуры, крючья, петли завязанные за валуны). Карабины соединяют между собой петлёй из стропы либо верёвки (толщиной не менее 8мм). Соединённые таким образом точки являются станцией (фото 42).

При нижней страховке, поднимающийся альпинист по мере продвижения забивает крючья, либо ставит закладки, в которые прощёлкивает карабины и продевает страховочную верёвку. Страхующий партнёр находится внизу, и по мере продвижения впередиидущего, выдаёт верёвку. В случае срыва, альпинист повисает на последней точке, к которой пристегнул страховочную верёвку. Таким образом, при расстоянии 5 метров между крючьями, и в случае срыва при забивании очередного крюка, величина падения составит 10 метров. Сила рывка достаточно большая, поэтому при нижней страховке следует применять только динамическую верёвку. Иногда так же целесообразно применять амортизаторы рывка, поскольку в некоторых случаях возможен вырыв крюка.

Простейший амортизатор «косичка», или «косичка Саратовкина» (рис.34), вяжется из отдельного куска верёвки длиной 5 метров, либо на конце страховочной верёвки. Петли амортизатора вяжутся последовательно, и каждое переплетение петель связывается медицинским бинтом шириной 5см либо капроновой нитью с усилием на разрыв в 10кг.

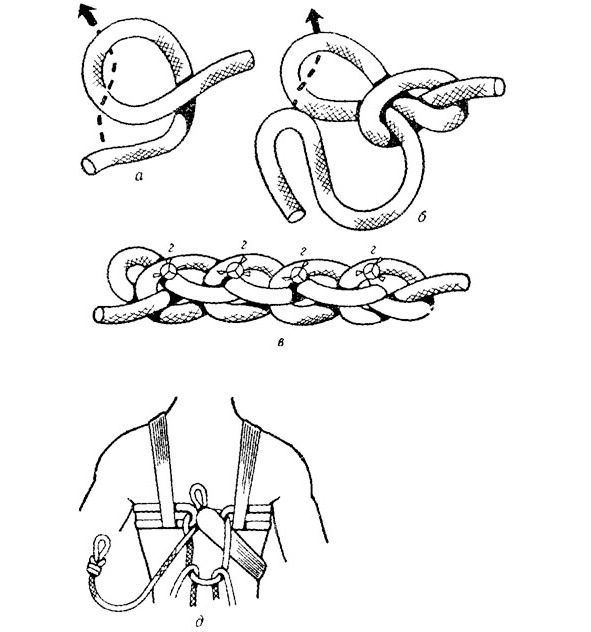

Рисунок 34. Косичка Саратовкина.

Данные величины определены, в первую очередь исходя из условий страховки на снежных и ледовых склонах (данная тема будет рассмотрена позже), где основным средством страховки служит ледоруб, предельные нагрузки на вырывание которого значительно ниже, чем у скальных крючьев. Поэтому, при страховке на вертикальных скалах данные значения (усилия на разрыв в связках петель косички) можно увеличить вдвое. Применение амортизаторов рывка смягчает ударные нагрузки, как на самого альпиниста, так и на страховочную верёвку и точку страховки.

Одним из способов страховки являются перила. Перилами называют верёвку, концы которой закреплены на двух станциях. Перила могут быть как вертикальные, так и горизонтальные. Применяется метод самостраховки, при котором альпинист пристёгивает к перилам страховочный ус с карабином (на горизонтальных перилах) либо с зажимом (жюмар, тиблок, «гиббс», на вертикальных перилах). По мере передвижения альпинист передвигает и страхующий зажим.

Для лёгкости контроля верёвки со стороны страхующего, могут применяться различные методы повышения трения при протравливании страхующей верёвки. Это могут быть закреплённые на нижней независимой, либо на верхней станции – восьмёрки, дополнительные карабины, узлы УИАА и прочие методы (фото 43, 44, 45,).

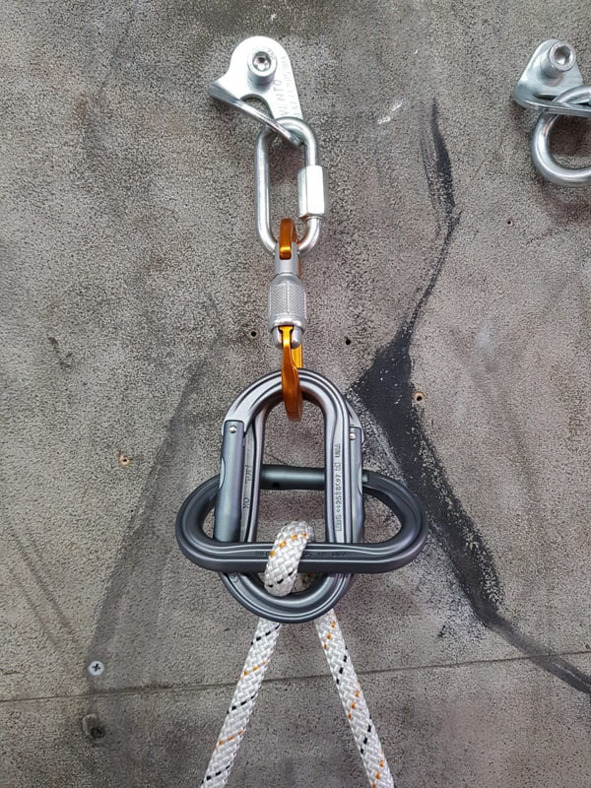

Фото 43.

Фото 44.

Фото 45.

Подъём и спуск по верёвке

Подъём по верёвке выполняется с применением зажимов типа жюмар, кроль, тиблок; возможно также применение других типов зажимов, либо в самом крайнем случае, при дефиците снаряжения, подъём возможен при помощи схватывающих узлов, однако такой метод достаточно сложный и медленный.

Из множества различных способов подъёма одним из наиболее распространённых, и, по мнению автора, удобных, является так называемый метод «нога-грудь» (рис.35). При данном методе один из зажимов короткой петлёй из стропы или верёвки крепится к грудной (либо поясной) обвязке так, чтобы при натяжении петли оказывался над головой, на расстоянии вытянутой руки. Второй зажим закрепляется на более длинной петле, таким образом, чтобы при закреплённой на стопе узлом «стремя» (рис.26) петле, находящийся на противоположном её конце зажим (жюмар) доставал до пояса. Поднимающийся по верёвке альпинист сначала закрепляет оба зажима на верёвке.

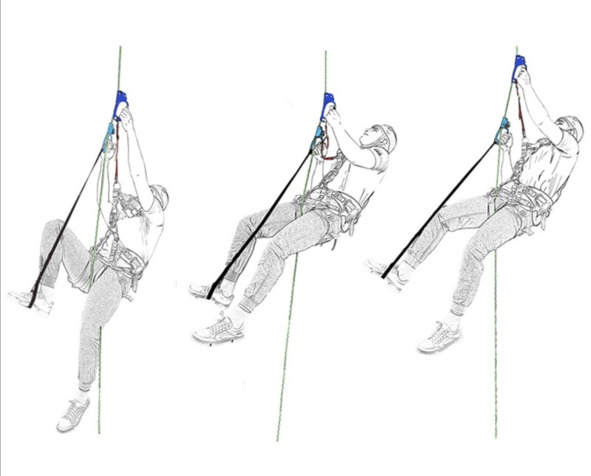

Рисунок 35. Подъём по верёвке, метод «нога-грудь».

Их подтягиванием, выбирает верёвку до её полного натяжения. Подъём производится попеременной загрузкой зажимов. Уперевшись ногой и встав на стремя, альпинист поднимает верхний («грудной») зажим вверх до упора, и, перенеся на него массу, убирает нагрузку с «ноги» и проталкивает нижний («нога») зажим максимально вверх. Уперевшись ногой и максимально её разогнув, снова проталкивает вверх до упора верхний зажим.

Применяются, но реже, способы: «нога-нога» на двух верёвках, при котором оба зажима крепятся петлями одинаковой длины к ногам; способ, при котором один из зажимов (чаще всего типа «кроль») крепится непосредственно к ноге, у щиколотки (фото 46), и другие способы.

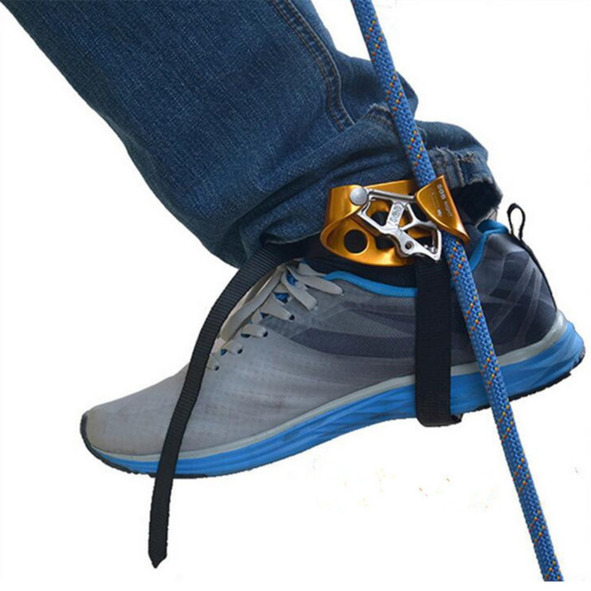

Фото 46. Крепление зажима к ноге для подъёма по верёвке.

Подъём следует выполнять в среднем, размеренном темпе, не допуская излишней спешки. При подъёме с помощью жюмаров, кролей и других зажимов «открытого» типа, не отжимать «собачку», и при проталкивании зажима не перекашивать его в стороны, а вести строго параллельно верёвке, с целью избежать её выхода из устройства.

При завершении подъёма, «до упора», особенно в случае, когда верёвка упирается в уступ скалы, камня либо иное препятствие, следует оставить 1—2см для жюмара, чтобы после снятия нагрузки с него, чуть подать вперёд и отстегнуть. Если этого не сделать, то освобождение «собачки» после приложенной нагрузки достаточно проблематично. Подобной проблемы не возникает в случае применения тиблока или «гиббса».
