– Даже в самой маленькой парной ширина пристенного полка-скамейки для сидения должна быть не менее 40 см.
– Ширина полка:
для расположения сидя – 90 см;
для расположения лежа, согнув ноги – 150 см;
для расположения лежа, вытянув ноги – 180 см;
– Длина полка – не менее 180 см;
– Высота между полками – 35–50 см;
– Расстояние от полка до потолка – не менее 1 м.
– Наилучшая конструкция полка – сборноразборная. Такой полок удобно просушивать и чистить.
– Для изготовления полка используйте узкие, хорошо оструганные доски с закругленными краями. Доски не должны шататься и скрипеть.
– Между досками оставляйте пространство для циркуляции воздуха.
– При устройстве полка сделайте упоры для поднятых ног. Для этого используйте доску или рейки.
Устраивая полок, продумайте его конструкцию и учтите все мелочи. Неудобный полок может испортить даже отлично построенную баню.
Конструкция полка зависит в первую очередь от размеров бани. Если вы построили просторную баню на 6–8 человек, то в ней можно устроить полок в 2 и даже 3 яруса вдоль стены без окна. Размеры верхнего полка для размещения лежа 65 × 180 см, среднего и нижнего – меньше. Высота нижнего полка – 20 см, среднего полка – 50 см, верхнего – 90 см.
В банях с совмещенной парной и моечной самое удобное расположение полка – Г-образное, когда средний полок укрепляют на другой стене.

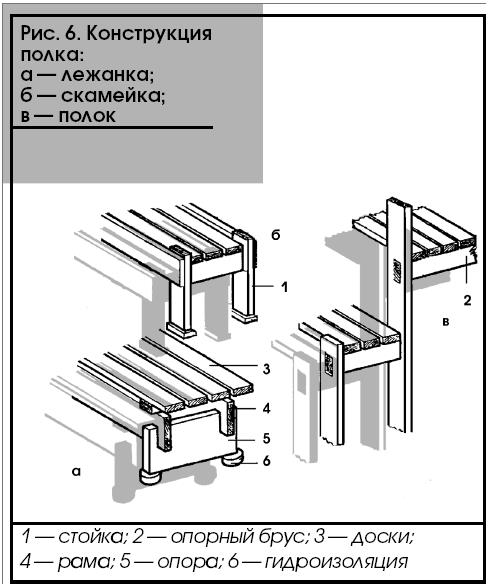

При изготовлении полка вначале сделайте раму из брусьев, на которые потом набейте тонкие доски в поперечном положении. Можно располагать доски и в продольном положении. Главное условие – промежуток между досками должен быть равен 1 см. Это обеспечит хорошую вентиляцию и просыхание полка. С этой же целью делайте наклонными поверхности всех конструкций – досок, брусьев, планок и упоров. Вода будет легко с них стекать.
Прикрепляя доски к раме, нельзя использовать металлические гвозди. В противном случае вы будете о них обжигаться. Вместо гвоздей используйте деревянные (дубовые) штыри. Если вы все же захотите использовать металлические нержавеющие винты, то вворачивайте их снизу, через брусья в доску. В этом случае шляпки винтов не будут касаться тела.
Средний полок вы можете укрепить стационарно, а вот верхний и нижний сделайте съемными или откидными. Причем нижний полок рекомендуется заменить скамейкой. Это облегчит уборку и просушку помещения. Для монтирования съемных полков укрепите на стену брусья для их опоры. Желательно гидроизолировать нижние торцы стоек и ножек полка. Для этого можно использовать резину (рис. 6).
Для того, чтобы лежа на полке не класть ноги на стену, предусмотрите подставки для поднятых ног. Их можно сделать в виде перил, перекладины (прямоугольного или круглого сечения).
Фундамент бани
Для того чтобы баня служила долго, а стены не проседали, не перекашивались и не трескались, ее нужно ставить на фундамент. Фундамент служит для принятия нагрузок конструкции бани и защиты ее стен от грунтовой влаги.
Его вид зависит от того, из каких материалов будут возведены стены, какого размера будет баня и от вида грунта (его состава, плотности, влажности и т. д.).
Виды грунта
Основание фундамента может быть естественным и искусственным. Для начала нужно сделать анализ грунта. На естественном основании фундамент ничем не укрепляется. Если же грунт ненадежен, то его укрепляют искусственным способом.
Непригодны в качестве основания торфяники, илы, мелкий песок. Такой грунт заменяют «подушкой» из крупнозернистого песка, которую укладывают в траншею слоем 20 см, трамбуют и поливают водой.
Однородный грунт
Наиболее удобное основание – однородный грунт.

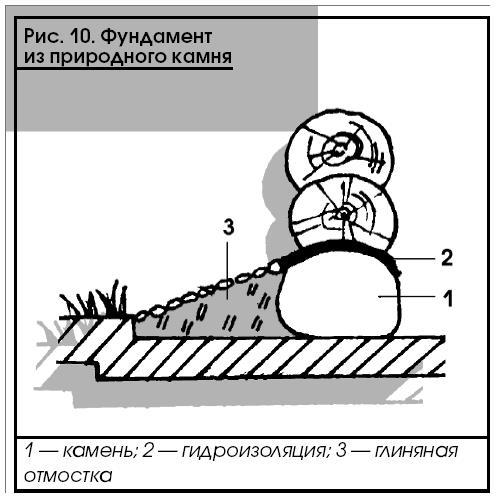

На однородном, плотном и сухом грунте можно возводить столбчатый фундамент, уложив крупные природные камни с параллельными плоскостями под всеми углами бани и в местах сочленения внутренних стен с наружными, о между ними – не реже чем через 1 м. Потом но них укладывают нижние венцы или брусья бани. Эти венцы нужно предварительно обработать антисептиком и обмазать смолой (горячим битумом).

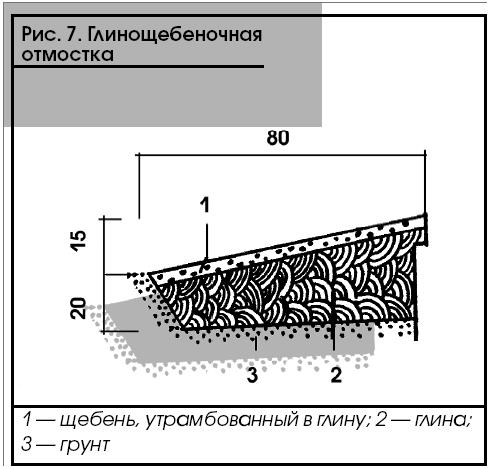

Желательно сложить камни сплошной лентой и на них положить гидроизоляцию. Затем нужно сделать отмостку, защищающую баню от проникания дождевой воды. Для этого траншею, образовавшуюся после снятия слоя почвы, заполняют глиной. Также глиной заполняют и промежутки между камнями, грунтом и нижним венцом бани. Самая экономичная и простая – глинощебеночная отмостка (рис. 7). Ширина ее должна быть 50—100 см с уклоном от бани. Причем отмостка должна быть шире карнизного отвеса крыши на 20 см. По краям проройте канавки для стока воды.
Неоднородный грунт
На участках с неровной поверхностью, с неоднородным и влажным грунтом нужно строить ленточный фундамент, углубив его на требуемую глубину. Перед возведением фундамента на таком грунте с низким уровнем грунтовых вод нужно удалить растительный грунт, выполнить песчано-гравийную засыпку с уплотнением.
Глинистый грунт
Фундаменты, возведенные на грунтах, склонных к вспучиванию, и оставленные на зимнее время без стен, перекрытий, крыши, могут деформироваться. Если грунты глинистые и суглинистые, фундамент выполняют по предварительно уплотненной песчаной подушке толщиной 30 см. В глинах и суглинках подземная часть фундаментов может выполняться без опалубки, надземная – во всех случаях обязательно в опалубке.
Если вы вынуждены строить баню на глинистом грунте, то нужно предупредить вспучивание грунта зимой и оседание его летом. При вспучивании грунта баня может подняться на 10 см. В результате в стенах могут появиться трещины, баня может сильно перекоситься.
Чтобы избежать этого, закладывайте фундамент на глубину не менее 50 см (ниже глубины промерзания грунта). Но этого мало, так как баня – слишком легкое строение, которое может выталкиваться вместе с примерзшим грунтом даже при такой глубокой закладке фундамента. Поэтому сделайте для фундамента противопучинную защиту.
Для этого засыпьте песком или мелким гравием траншею вокруг фундамента. Предварительно фундамент покройте солидолом, смесью отработанного машинного масла с садовым варом, которую нагрейте и тщательно перемешайте.

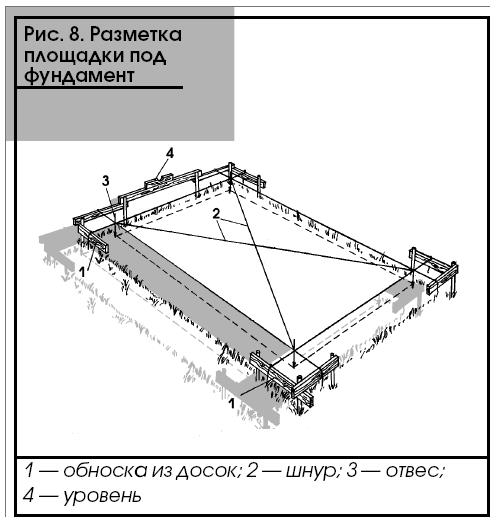

Разметка площадки под фундамент
Подготавливая площадку для строительство бани, учтите, что она должна быть ровной, с небольшим уклоном на восток, юг или запад. Это обеспечит хороший сток ливневой воды и предотвратит затапливание талыми водами.
Сначала снимите растительный слой почвы и выровняйте площадку. Затем, в соответствии с проектом бани, нанесите контур фундамента. Ширину фундамента рассчитывайте исходя из конструкции стен, но не менее ширины стены с добавлением 10 см.
Подготовьте колышки длиной 50 см, шнур, рулетку, уровень и прямоугольный треугольник, изготовленный из тонких реек и имеющий катеты длиной 30 и 60 см. Наметьте один угол бани и забейте в землю колышек. Затем наденьте на него треугольник и по одной внешней стороне его отмерьте размер, равный длине продольной стены бани, а по другой – размер, равный длине поперечной стены в осевых линиях. На концах размеров стен (на пересечении осей) в полученные точки забейте второй и третий колышки (рис. 8).
После этого перенесите треугольник в противоположный угол бани. Определите оси и забейте четвертый колышек. Чтобы поверить правильность забивки колышков, сравните диагонали в полученном прямоугольнике. При правильной разбивке диагонали будут равны или иметь разницу не более 20 мм.
Затем устанавливайте обноску на расстоянии 1–2 м от колышков. Ее делают из столбиков с прибитыми к ним досками. Прибивайте доски на высоте 1–1,5 м от земли или на уровне (отметке) пола бани по проекту. Следите за тем, чтобы направление досок обноски было строго параллельно стенам бани. Перед креплением досок обноски к столбикам, проверьте еще раз всю конструкцию при помощи уровня и рейки.
Затем приступайте к нанесению осевых размеров плана фундамента на верхнюю кромку обноски. Для этого вбейте гвозди в засечки и между ними натяните шнур так, чтобы он проходил строго над вбитыми в углы домика колышками. Натяните все оси и проверьте их. Затем перенесите осевые линии на площадку при помощи отвеса и отложите от них в стороны нужные размеры. По ним проведите линии, определяющие контуры внутренней и наружной сторон фундаментов.
Далее можно приступать к подготовке траншей или ям для фундамента. Возводите фундамент сразу же после выемки грунта. Желательно закончить строительство бани за один сезон.
В зависимости от глубины и плотности грунта траншее придают ту или иную форму: при глубине траншеи до 1 м стены ее выполняют вертикальными, более 1 м, с небольшим уклоном или откосом.
Для предотвращения осыпания грунта поставьте между стенками траншеи щиты с распорками (после окончания работы их достаньте). Вынутую из траншей землю ссыпайте в середину плана бани. После устройства фундамента эту землю разровняйте, тщательно утрамбуйте и доведите поверхность утрамбованной земли до проектной отметки.
Для того, чтобы внутри бани было меньше шума от звуковых волн, отражающихся стенами, не делайте стороны фундамента и стен строго параллельными. Принято отклонение стен на 3,5 см на каждый 1 м длины.
Опытные строители складывают противоположные стены с отклонением от параллельного положения на 4°: одну стену отклоняют в одну сторону на 2°, другую стену – в другую сторону на 2°.
Ленточный фундамент

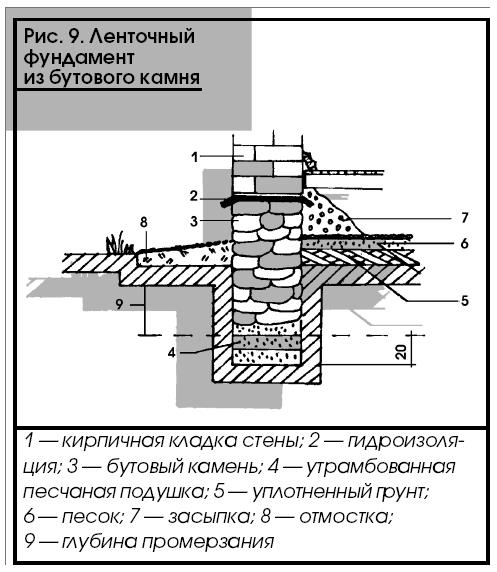

Ленточный фундамент возводят из бута, бутобетона, сборного и монолитного бетона (рис. 9).
Он предназначен под стены из тяжелого материала (камня, кирпича, бетона). Ленточный
фундамент прочен и надежен. При изготовлении такого фундамента состав используемых цементных растворов должен соответствовать характеру грунта.
На маловлажном грунте с уровнем грунтовых вод ниже 3 м используют раствор следующего состава: цемент марки 100, известковое тесто или глина и песок в соотношении 1:0,5:5.
На влажном грунте с уровнем грунтовых вод 1–3 м используют раствор из указанных компонентов, но в соотношении 1:0,3:3,5.
При насыщенном водой грунте с уровнем грунтовых вод до 1 м используют раствор следующего состава: цемент марки 150 и песок в соотношении 1:2,5.
Способы изготовления ленточного фундамента.
Способ 1. В приготовленную траншею засыпьте слоями по 15–20 см гравий, крупнозернистый песок, утрамбовывая и поливая водой каждый слой. Дойдя до уровня земли, траншею полейте сверху жидким цементным раствором. Затем возводите цоколь из бутового камня или кирпича. Этот цоколь изолируйте от влаги двумя слоями рубероида.
Способ 2. В приготовленную траншею засыпьте слоями по 15–20 см гравий, крупнозернистый песок только до половины. Затем поверхность засыпки выровняйте и уложите на нее в один ряд кирпичи. Сделайте съемную опалубку из досок или рам, обитых обрезками шифера. Желательно пропитать деревянную опалубку антисептиком, высушить и покрыть гудроном.
Щиты опалубки скрепите друг с другом в вертикальном положении при помощи деревянных связок или кусочками доски. Если вы используете опалубку из шифера, то установите ее внутрь. Это значительно облегчит укладку и уплотнение бетона.
Способ 3. На плотном грунте листы с шифером можно ставить в траншею без рамок «внахлест», скрепив верхние концы листов шифера съемными связками. Пространство между шифером и стенками заполните песком и утрамбуйте. В опалубку забросьте до половины песок и гравий, утрамбуйте, а сверху заполните бетоном. Укладку и трамбование бетона ведут слоями не шире 15 см. Трамбовать надо до тех пор, пока поверхность бетона не заблестит от выступившего цементного молока.
Баня требует хорошей теплоизоляции. Поэтому лучшими материалами для ее фундамента служат керамзитобетон, шлакобетон и бетон с другими теплоизоляционными заполнителями.
Через 2–3 часа после завершения работы фундамент покройте промокаемыми материалами (мешковиной, рогожей, опилками, стружками) и обильно полейте. Летом нужно поливать бетонный фундамент в первые 2–3 суток через каждые 3–4 часа. После полива бетон закройте полиэтиленовой пленкой. После того, как бетон «схватится» и затвердеет, опалубку снимите (через неделю при температуре наружного воздуха 10–15 °C). Пазухи вокруг фундаментов заполните грунтом, лучше глиной, и тщательно утрамбуйте его. После этого выполните отмостку. По верху фундамента уложите гидроизоляцию из двух слоев толя или рубероида.
Столбчатый фундамент
Столбчатый фундамент выполняют под деревянные стены бани из тех же материалов, что и ленточный. Такой фундамент в два раза дешевле ленточного.
В качестве столбиков используйте деревянные сваи, металлические и асбестоцементные трубы, заполненные бетоном в крайнем случае используйте валуны (рис. 10).
Поставьте столбики под углы стен, в местах их пересечения, под стойками каркаса, несущими простенками, прогонами, балками и другими местами сосредоточенной нагрузки. Если между основными столбами расстояние более 2 м, то поставьте еще промежуточные столбы.
Кирпичные основные столбы обычно делайте размером 38 × 38 см, промежуточные – сечением 38 × 25 см. Иногда используют столбы в два кирпича. Под кирпичные столбы насыпьте песчаную подушку на половину глубины траншеи, утрамбуйте слоями по 10–15 см и полейте водой.
Иногда для изготовления столбчатого фундамента под баню используют деревянные столбы, предварительно покрытые расплавленным гудроном. В народе их называют «стульями» (рис. 11).

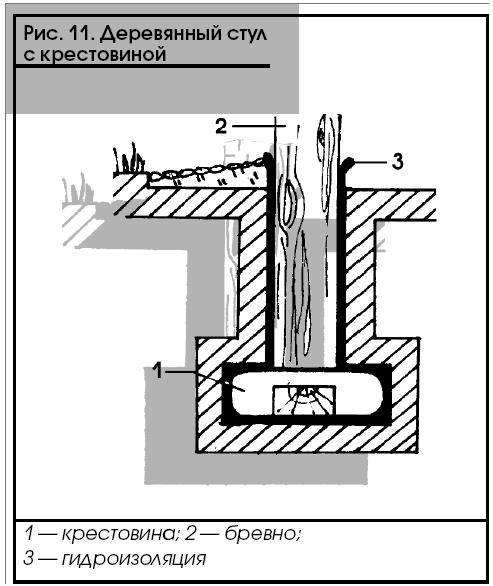

Комлевую часть дерева диаметром 20–40 см («стул с лежнем») или деревянную крестовину («стул с крестом») пропитывают антисептиком или раствором медного купороса и просушивают. Затем покрывают гудроном, обворачивают полиэтиленовой пленкой или рубероидом. После этого устанавливают в вертикальном положении на чурбак и фиксируют крепкими косынками-стяжками.
Изготовление бетонных столбов
Способ 1. Для столбчатых фундаментов сделайте вручную или с помощью механического автобура квадратные или круглые ямы с вертикальными стенами с поперечными размерами не менее 30 см. Затем установите опалубку, предварительно смазанную любой незатвердевающей смазкой. Уложите арматуру и залейте бетон, хорошенько утрамбуйте и выдерживайте до затвердения, после чего разнимите. Для увеличения несущей способности столбчатых фундаментов нижнюю часть ям можно расширить и заполнить утрамбованным щебнем, а по верху столбиков соорудить замкнутый монолитный железобетонный пояс – ростверк.
Способ 2. Можно сделать опалубку из кровельного железа в форме трубы диаметром 20 см или асбестоцементных труб. Они имеют высокую прочность, удобны в работе и не поддаются вспучивающемуся зимой грунту.
Для предотвращения примерзания грунта асбестоцементную трубу снизу смажьте минеральным маслом, затем вставьте в приготовленную скважину, засыпав песком скважину снаружи. В опалубку вложите арматуру из толстой проволоки и залейте 2–3 ведра бетона. Уплотнив бетон, достаньте опалубку. Затем снова засыпьте снаружи песком и залейте внутреннюю полость бетоном. Таким образом, изготавливается фундаментный столб нужной высоты.
Под наружной стеной бани и внутренней стеной парной между столбами фундамента на глубину 25–30 см выложите кирпичные стены в один кирпич или в полкирпича выше уровня земли но 20–40 см. Эти фундаментные стены выравнивают цементным раствором и обязательно покрывают гидроизоляцией. Снаружи фундамента укладывают и утрамбовывают глиняную отмостку.
Бревенчатые и брусчатые стены бани
Подготовка бревен
Первым делом подготавливают бревна. Сначала начерно протесывают ошкуренные бревна «под скобу». Разница между верхним и нижним диаметрами должна быть не более 3 см. Совершенно непригодны бревна с верхним диаметром менее 19 см для устройства открытых срубов в средней полосе.
Если вы делаете сруб из более тонких бревен, то впоследствии их нужно обшить снаружи теплой штукатуркой. Учтите то, что сруб садится в течение 3 лет. Поэтому спустя этот срок вам придется его переконопачивать.
Нарежьте подобранные бревна соответственно длине стен. Многие строители вынуждены на этом этапе производить «раскомплектовку». Это происходит по причине конической формы бревен. В этом случае сделайте подбор толстых и тонких концов в одном углу. Обрежьте торцы строго перпендикулярно оси бревна. В противном случае устройство «лапы» будет затруднено, а угол сруба будет выглядеть некрасиво.
Складывание сруба из бревен
Рубленые стены бани собирают так же, как стены изб (толщина стен из бревен – 14–16 см, из бруса – 10–14 см). Они состоят из отдельных венцов, горизонтально уложенных друг на друга и соединенных между собой вставными деревянными шипами, размещенными через 1–1,5 м по длине в шахматном порядке по высоте стен.
Сруб складывают из венцов. В стены с окнами подберите 5 нижних венцов и, в зависимости от толщины бревен, 2 или 3 верхних. В стены, имеющие только двери, подготовьте 2 нижних венца и 5 верхних. Примерно на середине высоты стены будет уложен еще один сплошной венец, который вы затем вырежете в проемах. Нижний венец – оклад – делают из более толстых бревен сосны, дуба или лиственницы, остальные – рядовые, с меньшим сечением.
На фундамент, покрытый гидроизоляцией, уложите нижний венец. Используйте для этого поперечные брусья в качестве подкладки. Их и нижнюю сторону венца обработайте антисептиком, высушите и покройте слоем гидрозащитной мастики.
Торцы окладных бревен и брусьев не покрываются гидрозащитной мастикой для того, чтобы дерево «дышало».
Между фундаментом и окладом образуется зазор. Его нужно заложить кирпичом и залить цементным раствором, предварительно покрыв бревна двумя слоями рубероида в местах контакта с раствором.
Стык бревен верхнего венца делайте косым натяжным замком с зубом. Можно стыковать короткие бревна вертикальным гребнем, не более одного стыка на венец, во всех венцах, кроме нижнего. При этом стыки не должны располагаться друг над другом.
Разметка вертикальных диаметров бревен
Следующий этап после подборки бревен – разметка вертикальных диаметров бревен с обеих сторон. Эту операцию делают для получения правильной разметки «лапы» или гребней и отеса кромок бревна. Иначе обязательно получится перекос. Вам придется выполнять длительную и трудоемкую подгонку врубки.
Размечайте диаметры при помощи тяжелого отвеса. Прикладывайте его к обоим торцам бревен точно посередине. Очертите карандашом линию отвеса.

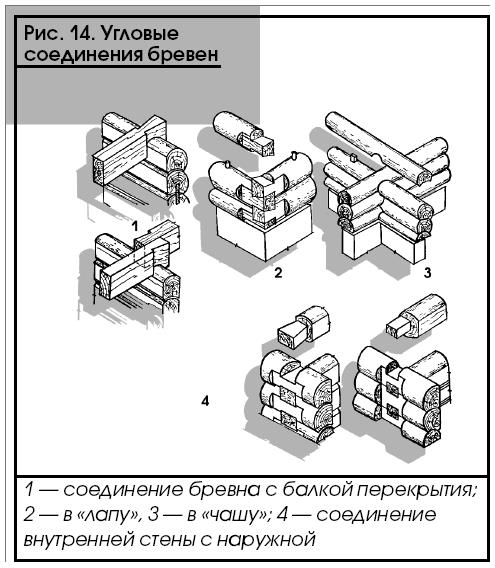

При складывании сруба из бревен получается выход их концов за пределы стен. Очень давно русские плотники назвали такое выполнение углов «в чашу» или «в обло». Это соединение концов бревен проверено временем, оно делает сруб прочным и хорошо защищает углы от ветра и дождя. С помощью шаблона, который делается из фанеры, толстого картона, нужно разметить «закрой «лапы».

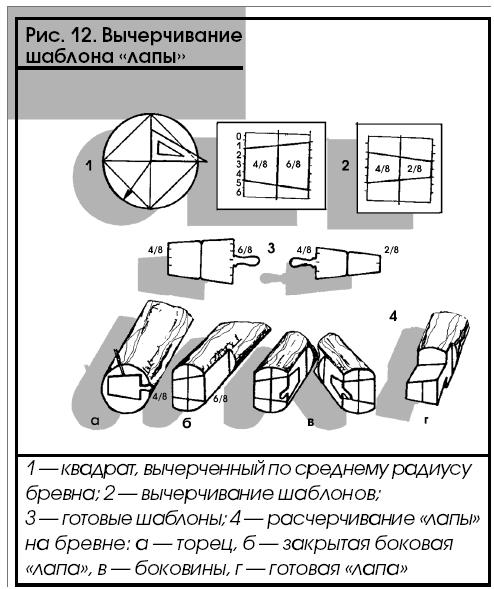

Для примера опишем способ вычерчивания «лапы» для бревен со средним диаметром 22 см (рис. 12).
Вычертите на листе бумаги две одинаковые окружности диаметром, равным среднему диаметру бревна. Если ваши бревна обработаны «под скобу», то средний диаметр будет равен диаметру любого бревна.
Средний диаметр придется вычислять при бревнах разной толщины. Например, в углу сходятся 30 бревен, сумма их диаметров – 690 см. Это число (690) делят на 30 (690:30). Получается 23 см. Это и будет средний диаметр. Проведите через центр две линии при помощи угольника (одна линия должна быть перпендикулярна другой) и соедините точки их пересечения с окружностью. Получится квадрат.
Затем разделите его две вертикальные противоположные стороны на 8 частей, две другие – на 2 части. После этого проведите вертикальную линию через 2 последние точки. Это линия будет совмещаться с проведенным вертикальным диаметром при перенесении на торец бревна.
Соедините линиями стороны, разделенные на 8 частей. Один шаблон получается со сторонами 6/8 и 4/8, другой – со сторонами 6/8 и 2/8.
Наклейте полученные шаблоны на фанеру. Вырежьте их и сделайте маленькие вырезы в местах, где была проведена вертикальная линия. Для удобства пронумеруйте готовые шаблоны. Размечая раскрой бревна, первый шаблон приложите к торцу бревна точно посередине. Постарайтесь совместить вырезы с прочерченным вертикальным диаметром. Затем обведите шаблон по контуру.
Раскрой бревна
После того как вы расчертите торцы, приступайте к обработке бревна. Сначала нужно обтесать его с обеих сторон на длину в полметра. Причем нужно протесать сторону бревна, обращенную внутрь сруба. Расчертите остальные части «лапы» на получившихся протесанных боковинах бревна. Для черчения по бревну приобретите специальный плоский плотницкий карандаш. Можно использовать синие толстые шестигранные карандаши с прочным грифелем.
В бревнах со средним диаметром менее 22 см соответствующие стороны квадратов делите на 12, а не на 8 частей. Затем соедините их таким образом, чтобы получились шаблоны: один со сторонами 8/12 и 6/12, а другой со сторонами 6/12 и 4/12.
Сделайте вырез «лапы» в крайних нижних и верхних венцах только со стороны прилегания соседних венцов.
Для того чтобы получилась точная посадка «лапы», сделайте подтесывание постели бревна к верху нижележащего бревна. Проще делать плоское притесывание бревен вместо полукруглого паза. Ширина протесанной постели бревна должна быть равна его радиусу. В этом случае ваш сруб будет плотным.
Для утепления пола делайте стенки между столбами фундамента из вертикальных и горизонтальных коротких бревен, соединенных плоским сплачиванием.

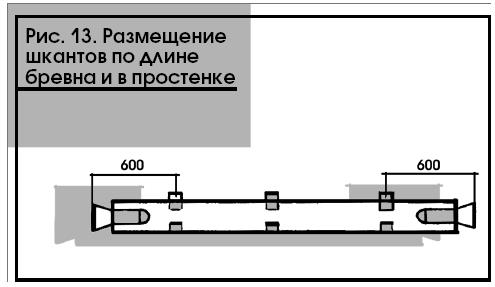

Горизонтальные венцы соедините между собой обычными шкантами, требующими точного долбления смежных сторон соседних бревен; шканты могут быть заменены нагелями из проволоки диаметром 8—10 мм, забиваемыми в просверленные отверстия через 2 м (рис. 13).
Самым простым и надежным является соединение «в торцевой шпунт», когда шип на торце одного бревна входит в паз боковой стороны но конце другого бревна (рис. 14).
Во избежание нарушения горизонтальности бревен в каждой стенке бревно должно ложиться комлем в противоположную сторону от предыдущего.
С нижней стороны у каждого бревна обязательно сделайте паз, которым уложите бревно на круглую поверхность предыдущего бревна. Для предупреждения выпучивания бревен из плоскости стены соседние бревна соедините друг с другом штырями (шкантами).
Оконопачивание стен
Подогнав бревно, установите его но паклю по всей длине, кроме «лапы», которая должна быть плотной. Вам понадобится на один метр паза 350–400 г пакли. Углы утеплите вертикальными досками. Предварительно уложите под них два слоя рубероида или один слой пакли.
После устройства крыши бани можно законопатить пазы между бревнами. Для этого заполните пазы паклей или мхом вручную, без молотка, затем – дорожником или конопаткой, что придаст пакле форму валика. Подбирать и направлять паклю можно вдоль паза врастяжку. Можно ее набирать складками и подбивать поперек бревна. Этот способ оконопачивания называется внабор. Он требует больше пакли и применяется при широких пазах.
После высыхания сруба швы между бревнами становятся более широкими. Поэтому следующее оконопачивание стен сделайте через год. Осадка рубленых стен – 15 см на 3 м высоты. Поэтому над дверными и оконными проемами оставьте зазор высотой, равной 5 % от высоты проема. Заполните зазор над дверными и оконными проемами и углы сруба паклей и закройте доской.
Сборка стен из бруса
Стены из брусьев сложить значительно проще. Для этой цели используют брусья сечением 150 × 150 и 150 × 180 мм.
Соедините брус «в лапу», в торцевой шпунт или за счет установленных в углах шкантов, которые сделайте из дуба или смолистого хвойного дерева длиной 100 и диаметром 20–25 мм и установите не только по углам, но и в середине бруса (рис. 15).
