История развития приемов. ТРИЗ

АРИЗ-6217

Типовые приемы решения технических противоречий18

Универсальные параметры

В 1962 году появились прообразы технических противоречий, представляющие собой прообразы универсальных параметров, названные Г. Альтшуллером «типовые технические противоречия». Опишем эти 10 типовых технических противоречий.

А. Недоступное увеличение веса объекта

Б. Недопустимое увеличение длины объекта

В. Недопустимое увеличение площади объекта

Г. Недопустимое увеличение объекта

Д. Недопустимое изменение формы

Е. Недопустимое повышение требуемой мощности (или энергии)

Ж. Недопустимое снижение надежности

З. Недопустимое снижение производительности

И. Противоречивое сочетание требований к условиям работы объекта

К. Возникновение вредных факторов, например, вредных сил

Типовые способы устранения технических противоречий

1. Изменить условия работы так, чтобы центр тяжести объекта не перемещался в вертикальном направлении.

2. Разделить объект на две части: «тяжелую» и «легкую»; передвигать только «легкую» часть

3. Предать объекту дополнительные функции, чтобы уменьшить вес других объектов, работающих совместно с данным

4. Компенсировать вес внешними силами (магнитными, центробежными, аэродинамическими и т. д.)

5. Сделать движущиеся части неподвижными и, наоборот, неподвижные – движущимися

6. Уменьшить в процессе работы вес объекта (например, за счет отбрасывания отработанных частей, как в многоступенчатой ракете)

7. Изменение формы объекта

8. Разделить объект на части, соединенные гибкими связями

9. Изменять длину объекта при переводе его в рабочее положение

10. Изменить положение объекта в пространстве

11. Перейти от «одноэтажной» компоновки к «многоэтажной»

12. Изменять в процессе работы величину площади

13. Разделить объект на две части: «объемную и «необъемную». Вывести «объемную» часть за пределы, ограничивающие объем

14. Совместить в пространстве несколько объемов (принцип «матрешки»)

15. Разместить ограничители объема не снаружи, а, наоборот, внутри объекта (сложенная палатка в чехле)

16. Перейти от фиксированного объекта к переменному

17. Изменить размеры объекта

18. Разделить объект на гибко связанные части (см. 8)

19 Создать предварительные изменения формы, противоположные недопустимому

20. Перейти от постоянной формы к переменной (см. 16).

21. Допустить повышение требуемой мощности, пополнив ее недостаток из окружающей среды

22. Допустить повышенный расход мощности, но одновременно получить какой-то новый дополнительный эффект

23. Перейти от непрерывной подачи мощности к периодической, например, импульсной

24. Создать легко используемый «запас» рабочих органов

25. Разделить рабочий орган на несколько частей с тем, чтобы при выходе из строя одной части объект в целом сохранял работоспособность

26. Дорогостоящую долговечность заменить дешевой недолговечностью

27. Увеличить число одновременно действующих объектов; перейти от прерывного процесса к непрерывному, например, от поступательного движения к вращательному

28. Разделить объект на части; изготовлять каждую часть отдельно, затем производить сборку

29. Перейти от последовательного ведения этапов к одновременному

30. Перевести объект (или часть объекта) в другое агрегатное состояние

31. Разделить объект на части; поставить каждую часть в оптимальные условия

32. Изменить скорость процесса так, чтобы вредные факторы не успевали появиться

33. Выделить из комплекса факторов единственно вредный и изолировать его

34. Компенсировать вредные факторы за счет самих этих факторов («клин клином»); использовать вредные факторы для выполнения полезной работы

35. Усилить вредные факторы настолько, чтобы они перестали быть вредными (например, шумный звук перевести в бесшумный ультразвук)

36. Агрегатное состояние объекта на каждом этапе процесса должно быть наивыгоднейшим

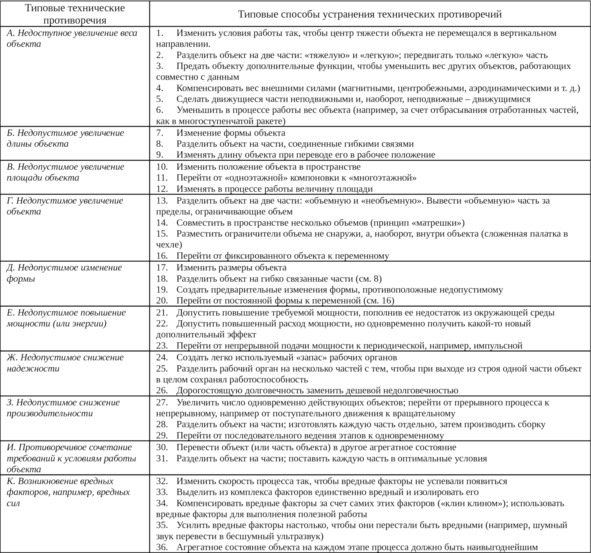

Таблица способов устранения технических противоречий

АРИЗ-6319

Типовые приемы решения технических противоречий20

Универсальные параметры

Они практически не изменились по сравнению с предыдущей версией (незначительные изменения в «Е» выделены красным цветом):

А. Недоступное увеличение веса объекта

Б. Недопустимое увеличение длины объекта

В. Недопустимое увеличение площади объекта

Г. Недопустимое увеличение объекта

Д. Недопустимое изменение формы

Е. Недопустимый расход мощности, энергии, материалов

Ж. Недопустимое снижение надежности

З. Недопустимое снижение производительности

И. Противоречивое сочетание требований к условиям работы объекта

К. Возникновение вредных факторов, например, вредных сил

Основные приемы устранения технических противоречий

1. Количественные изменения

1.1. Создать легко используемый «запас» рабочих органов;

1.2. Увеличить число одновременно действующих объектов.

2. Изменение условий работы объекта

2.1. Изменить условия работы так, чтобы центр тяжести объекта не перемещался в вертикальном направлении;

2.2. Изменить положение объекта в пространстве (наклонить, перевернуть, положить на бок);

2.3. Перейти от механической схемы к электрической или оптической;

2.4. Дорогостоящую долговечность заменить дешевой недолговечностью;

2.5. Перейти от прерывного процесса к непрерывному (например от прямолинейного движения к вращательному);

2.6. Изменить цвет объекта. Сделать объект прозрачным;

2.7. Изменить агрегатное состояние объекта.

3. Разделение объекта

3.1. Разделить объект на две части: «тяжелую» и «легкую»; передвигать только «легкую» часть;

3.2. Разделить объект на части, соединенные гибкими связями;

3.3. Разделить объект на две части – «объемную и «необъемную»; вывести «объемную» часть за пределы, ограничивающие объем;

3.4. Разделить объект на части, приблизить каждую часть к тому месту, где она работает;

3.5. Разделить объект на несколько частей с тем, чтобы при выходе из строя одной части объект в целом сохранял работоспособность);

3.6. Разделить объект на части: изготавливать, обрабатывать, грузить и т. д. каждую часть отдельно, затем производить сборку;

3.7. Разделить объект на части; поставить каждую часть в оптимальные условия;

3.8. Выделить из свойств объекта вредное свойство и изолировать его. Или выделить наиболее полезное свойство и использовать его без самого объекта.

4. Принцип совмещения

4.1. Предать объекту дополнительные функции, чтобы уменьшить вес других объектов, работающих совместно с данным;

4.2. Перейти от «одноэтажной» компоновки к «многоэтажной»;

4.3. Совместить в пространстве несколько объемов (принцип «матрешки»; )

Конец ознакомительного фрагмента.

Текст предоставлен ООО «ЛитРес».

Прочитайте эту книгу целиком, купив полную легальную версию на ЛитРес.

Безопасно оплатить книгу можно банковской картой Visa, MasterCard, Maestro, со счета мобильного телефона, с платежного терминала, в салоне МТС или Связной, через PayPal, WebMoney, Яндекс.Деньги, QIWI Кошелек, бонусными картами или другим удобным Вам способом.

1

Злотина Э. С., Петров В. М. Тенденции развития приемов. – Доклад на Петрозаводской конференции 1985 г. – Л. 1985. – 47 с. (рукопись).

2

Петров В. История развития приемов. – Труды Международной конференции «Три поколения ТРИЗ» и Саммита разработчиков ТРИЗ. ТРИЗфест-2006. Россия, 13—18 октября 2006. – Санкт-Петербург: МАТРИЗ, 2006. – C. 32—41.

3

Брошюра – литературная обработка С. Корнеева типового семинара проводимого в то время Г. Альтшуллером. Приведем цитату из данной брошюры: «Под руководством инженера Г. С. Альтшуллера состоялось свыше 30 семинаров в самых различных городах страны (Рязань, Тамбов, Донецк, Москва, Ставрополь и др.) на заводах, в научно-исследовательских учреждениях и учебных заведениях. В результате выработалась вполне определенная программа, накопился некоторый опыт проведения занятий. В конце этой книжки приведена типовая программа семинара (приложение 1). Десять занятий по два часа, итого 20 часов» (с. 6). Станислав Георгиевич Корнеев редактор книги [3]. Брошюра С. Корнеева «Алгебра и гармония» была издана посмертно.

4

Чтобы отличить разные модификации 40 основных приемов разрешения технических противоречий, в приложениях мы их условно назвали: АРИЗ-71, АРИЗ-71-1, АРИЗ-71-2 и АРИЗ-71-3.

5

Альтшуллер Г. С. Дополнительный список приемов устранения технических противоречий. – Баку, 1971 (рукопись)

6

Фликштейн И. М. Исследование основных приемов устранения технических противоречий при решении изобретательских задач. – Баку, 1973 (ротапринт). Петров В. М. Парные приемы. – Ленинград, 1974. – 24 с. (рукопись)

7

Литвин С. С. Приемы разрешения физических противоречий. – Л., февраль 1981. – 11 с. Литвин С. С. Еще раз о приемах разрешения ФП. – Л. – 3 с. (рукопись).

8

Альтшуллер Г. С. Разрешение физических противоречий. – АРИЗ-85В, табл. 2. – Баку, 1985.

9

Альтшуллер Г. Макро- и микроуровни приемов устранения противоречий. – Баку, 3 с. Позже эта работа была опубликована в книге Альтшуллер Г. С. Творчество как точная наука. Теория решения изобретательских задач. – М.: Сов. Радио, 1979, 184 с. – Кибернетика. С. 103—105.

10

Комплексный метод поиска новых технических решений. Авт.: М. И. Вайнерман, Б. И. Голдовский, В. П. Горбунов, Л. А. Заполянский, В. Г. Корелов, В. Г. Кряжев, А. В. Михайлов, А. П. Сохин, Ю. Н. Шеломок. Горький: Знание, 1989. Ч.1. Основная последовательность действий. – 19 с. Ч.2. Операторы. – 34 с. Ч.3. Массивы информации. – 78 с. Голдовский Б. И. Вайнерман М. И. Комплексный метод поиска решений технических проблем. – М.: Речной транспорт, 1990. (Методы анализа проблем и поиска решений в технике). – 112 с.

11

Певзнер Л. Х. Концепция создания микростандартов для алгоритма решения задач на ЭВМ. – Журнал ТРИЗ, Т. 1, №2, 1990. – С. 44—49.

12

Система операторов включена в компьютерную программу компании Ideation International Inc. «Innovation WorkBench (IWB)».

13

Петров В. Усовершенствованная система стандартов на решение изобретательских задач. Тель-Авив, 1999. (рукопись). Petrov V. New system of standard solution of inventive problems. ETRIA World Conference – TRIZ Future 2003. November 12—14, 2003. Петров В. Новая система стандартов на решение изобретательских задач. Тель-Авив, 2004. Петров В. М. Расширенная система стандартов. – Труды Международной конференции МА ТРИЗ Фест – 2005. 3—4 июля 2005 г. Санкт-Петербург. Ст. Петербург, 2005. С. 45—46. Петров В. М. Расширенная система стандартов (доклад). – http://www.metodolog.ru/00508/00508.html

14

Альтшуллер Г. С., Шапиро Р. Б. Психология изобретательского творчества. – Вопросы психологии, 1956, №6. – С. 48—49.

15

Альтшуллер Г. С., Шапиро Р. Б. Изгнание шестикрылого Серафима. – Изобретатель и рационализатор, №10, 1959. – С. 26.

16

Альтшуллер Г. С. Как научиться изобретать. – Тамбов: Кн. изд., 1961, 128 с. – С..55.

17

Мы назвали эту методику изобретательства АРИЗ-62, так как материалы книги, где она была напечатана, были сданы в набор 10 сентября 1962 г. Альтшуллер Г. С. Как работать над изобретением. О теории изобретательства. Азбука рационализатора. Тамбовское книжное издательство, 1963. – С. 274—304.

18

Альтшуллер Г. С. Как работать над изобретением. О теории изобретательства. Азбука рационализатора. Тамбовское книжное издательство, 1963. – С. 290—292.

19

Мы назвали эту методику изобретательства АРИЗ-63, так как материалы книги, где она была напечатана, были сданы в набор 17.08.1963 г. Альтшуллер Г. С. Основы изобретательства. – Воронеж: Центрально-Черноземное кн. изд., 1964, 240 с.

20

Альтшуллер Г. С. Основы изобретательства. – Воронеж: Центрально-Черноземное кн. изд., 1964, Приложение.
