Моделирование бизнес-процессов в нотации BPMN. Практикум в BPMS: Bizagi Digital Platform. Часть II

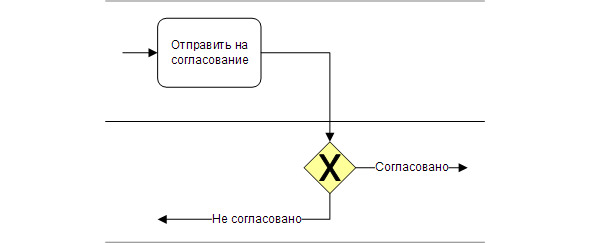

Довольно часто неопытные пользователи BPMN создают конструкцию, показанную на рис. 2.6 – вместо полноценной операции процесса помещают на дорожку шлюз, который «как бы сам принимает решение».

Рис. 2.6. Замена операции шлюзом.

Замечу, что для исполняемой модели в BPMS это вполне допустимая конструкция, так как в BPMS можно определить действия на шлюзе (скрипты) и они будут выполняться автоматически.

Но при создании описательной схемы для человека и выгрузки в регламент такая конструкция, как на рис. 2.6, конечно, недопустима. На схеме необходимо показать полноценную операцию согласования, выполняемую исполнителем.

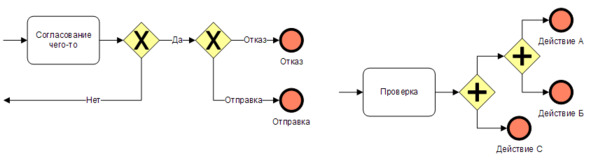

На рис. 2.7 показаны схожие по смыслу ошибки – когда событие «как бы что-то выполняет». Опять же, для событий в BPMS можно задать действия (скрипты), но для описательной модели процесса такие конструкции категорически недопустимы, так как они явно приводят к искажению смысла процесса.

Рис. 2.7. Замена операции событием.

На рис. 2.8 показана совсем простая, но довольно часто допускаемая ошибка – привязка стрелки не к объекту (шлюзу, операции), а к другой стрелке. На самом деле, при моделировании в нотации BPMN в Business Studio это сделать технически невозможно. Но визуально стрелка может оказаться очень близко к другой стрелке, что может ввести в заблуждение. Очевидно, что так делать категорически нельзя, так как поток работы прерывается.
