Чипсет

В этом подразделе я расскажу о наборе чипов, присутствующих в любом современном компьютере, который называется чипсет[6] (или системная логика). Чипсет отвечает за передачу данных от всех подключенных устройств к процессору. Он может включать один или два чипа[7], это зависит от его сложности или желания производителя. Главной составляющей чипсета является микросхема, называемая северным мостом.

Северный мост, как правило, поделен на несколько значимых блоков, обеспечивающих работу различных устройств. В частности, в него обычно встраиваются следующие компоненты:

• контроллер памяти – отвечает за обмен данными между оперативной памятью и процессором;

• контроллер графической шины – отвечает за обмен данными с видеокартой (о видеокарте рассказывается в следующем подразделе);

• встроенное графическое ядро – присутствует только в специальных чипсетах (подробнее о нем рассказывается в следующем подразделе);

• контроллер межмостовой шины – служит для связи с южным мостом (если таковой присутствует).

Именно от северного моста чипсета зависит, какой тип оперативной памяти поддерживает ваш ноутбук.

Примечание

В сентябре 2003 года компания AMD представила процессор Athlon 64, оснащенный встроенным контроллером памяти. Это позволило упростить устрой ство северных мостов, а также снизить их стоимость. Кроме того, благодаря такой модификации снизились задержки при доступе процессора к оперативной памяти. Если раньше данные поступали из памяти через чипсет к процессору, то теперь путь стал короче и данные поступают напрямую из памяти в процессор.

По этой причине во всех ноутбуках, основанных на ЦП AMD (Mobile Sempron, Mobile Athlon 64, Turion 64, Turion 64 X2), тип поддерживаемой памяти зависит от процессора, а не от северного моста чипсета. Однако последний также присутствует. В нем остался контроллер графической шины, а в специальных версиях есть еще и встроенное графическое ядро.

В дополнение к северному мосту обычно идет вторая микросхема, называемая южным мостом. Эта деталь отвечает за работу с менее важными устройствами и обеспечивает передачу данных от жесткого диска, оптического привода, принтера, сканера, а также к ним. Названные устройства передают информацию через провода в южный мост, который пересылает ее северному мосту. Северный мост отправляет информацию в оперативную память, после чего она может поступить в процессор или видеокарту на обработку.

Поскольку большинство ноутбуков, выпускаемых сегодня, работают на процессорах Intel, знание о том, какой чипсет в них установлен, позволит точно определить тип поддерживаемой оперативной памяти, а также некоторую другую функциональность. Самая современная системная логика от Intel имеет индекс 945 (у предыдущего поколения был индекс 915). Оба чипсета поддерживают память DDR2.

Обычно к числу прибавляется одна или две буквы, дополнительно говорящие о функциональности чипсета. Так, существуют версии Intel 945PM (915PM) и 945GM (915GM). Символ M означает, что чипсеты мобильные, то есть разработаны специально для использования в ноутбуках. Символ G говорит, что в чипсет встроено графическое ядро. В версии с символом P встроенного ядра нет.

В мобильных компьютерах на основе процессоров AMD сегодня чаще используется чипсет ATI Radeon Xpress 200M (M опять же означает мобильный). Этот набор микросхем оснащен встроенным графическим ядром. Как говорилось ранее, тип поддерживаемой памяти зависит от процессора. Все мобильные ЦП AMD работают с DDR, Turion 64 X2 уже поддерживает DDR2. Со временем в ноутбуки будет внедрен более современный тип памяти.

Видеокарта

За вывод изображения на экран ноутбука (настольного компьютера тоже) отвечает устройство под названием видеокарта (рис. 3.3). Процессор отправляет ей информацию о том, какое изображение необходимо показать. Видеокарта преобразует данные в вид, понятный монитору, а затем отправляет их по назначению. Так выглядит упрощенная схема работы видеокарты.

Рис. 3.3. Внешняя видеокарта NVIDIA

Современные видеокарты выполняют еще некоторые функции. Их даже можно назвать своеобразным компьютером в компьютере. Каждая видеокарта содержит графический процессор, состоящий из миллионов транзисторов. Их число даже больше, чем у обычного процессора. Кроме того, видеокарта обычно имеет собственную память, скорость которой может быть в несколько раз больше, чем скорость ОЗУ.

Вероятно, вы слышали о трехмерной компьютерной графике, которую сегодня применяют при проектировании автомобилей, двигателей, зданий, а также используют в медицине и т. д. Трехмерная графика широко используется в играх. Сложную и ресурсоемкую задачу расчета трехмерного изображения выполняет графический процессор.

Примечание

Графический процессор (или GPU – Graphical Processing Unit) впервые был выпущен компанией NVIDIA в августе 1999 года. До этого все графические чипы умели работать с трехмерной графикой, но в своем продукте NVIDIA появилась функция поддержки расчета трансформации объектов, а также их освещения. Этот блок получил название T&L (Transform and Lighting – трансформация и освещение).

Третье поколение GPU расширило возможности программирования графических процессоров с помощью небольших программ, именуемых шейдерами. До этого подобные технологии использовались в фильмах для создания спецэффектов. Шейдеры позволили значительно повысить реалистичность трехмерной картинки (опять же преимущественно в играх), и сегодня они используются повсеместно.

Мы не будем углубляться в особенности строения современных графических процессоров, так как это довольно сложные теоретические данные. Скажу лишь, что их выпуском сегодня занимаются две основные компании: ATI и NVIDIA. Доля на рынке мелких производителей, таких как XGI, S3 (подразделение VIA) и Matrox, минимальна.

У компании ATI все семейство видеокарт носит название Radeon, у NVIDIA – GeForce. Для ноутбуков это Mobility Radeon и GeForce Go соответственно. Обычно после основного названия следует числовой индекс с символьным префиксом. Чем больше число, тем быстрее графический процессор. Например, Mobility Radeon X1600 медленнее, чем Mobility Radeon X1800. То же самое с NVIDIA: GeForce Go 7900GTX быстрее GeForce Go 7400. Исключения из этого правила бывают крайне редко, поэтому можете смело им руководствоваться.

Не следует задаваться вопросом: «Что быстрее: ATI или NVIDIA?» Если вы покупаете современный ноутбук не только для игр, то, по большому счету, не имеет значения, на основе какого графического процессора в нем установлена видеокарта. Чтобы 5 минут поиграть в «стрелялку» с не самыми высокими настройками качества графики, вам хватит любой видеокарты.

Прежде чем переходить к следующему разделу, необходимо рассказать еще об одной крайне важной особенности. Все видеокарты делятся на два вида: встроенные и внешние. Выше описаны внешние видеокарты. Они всегда устанавливаются на отдельной микросхеме с собственной памятью и графическим процессором.

Про встроенные видеокарты мы упоминали в разделе про чипсеты. Графический процессор такой видеокарты встраивается в северный мост (это как раз и есть чипсеты Intel 915/945GM и ATI Radeon Xpress 200M). В качестве видеопамяти используется оперативная. Несложно догадаться, что такая конструкция будет работать медленнее. Хотя бы из-за использования более медлительной ОЗУ вместо памяти, устанавливаемой на внешние видеокарты.

Производительность современных встроенных графических процессоров примерно в 3–4 раза ниже, чем у внешней видеокарты среднего ценового диапазона. Почему они используются? Это обусловлено меньшей стоимостью компьютера со встроенной графикой, меньшей сложностью установки (особенно если речь идет о ноутбуках), а также меньшим энергопотреблением и тепловыделением.

Так, можно сделать следующий вывод: если вам необходим ноутбук в роли рабочей лошадки на несколько лет, то лучше выбрать модель со встроенной видеокартой. Поскольку она меньше нагревается, компьютер может прослужить дольше. Кроме того, его цена будет ниже (почти все бюджетные ноутбуки, как, впрочем, и многие бизнес-модели, оснащаются именно встроенной видеокартой).

Некоторые производители оснащают свои мобильные ПК сразу встроенной и внешней видеокартами. В результате вы можете выбрать, какую из них использовать. Если вы работаете (особенно если работаете от аккумулятора), можно включить встроенную видеокарту. Если захотели поиграть, на время можно включить внешнюю видеокарту с более быстрым действием. Однако справедливости ради следует отметить, что ноутбуки с двумя видеокартами обычно относятся к бизнес-классу и стоят довольно дорого.

Жесткий диск

Жесткий диск[8] (рис. 3.4) используется для по стоянного хранения данных. Этим он отличается от других типов памяти, стоящих выше по иерархии (ОЗУ, кэш-память, регистры). Ведь при выключении компьютера все данные из них удаляются.

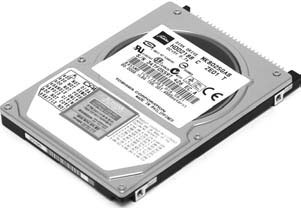

Рис. 3.4. Жесткий диск для ноутбука

Примечание

Жесткий диск совсем недавно отметил 50-летие со дня создания (13 сентября 1956 года). Тогда он получил название RAMAC (Random Access Method of Accounting and Control), а разработала его компания IBM. Вес первого жесткого диска составлял 970 кг (то есть почти тонну). Он занимал площадь двухстворчатого шкафа, а его объем составлял 5 Мбайт. Аренда этого творения рук инженеров IBM стоила $35 000 в год. Со временем технологии совершенствовались, а размеры жестких дисков уменьшались, тогда как их емкость продолжала расти. В 1973 году IBM представила жесткий диск 3340. Он имел емкость 30 Мбайт несменной памяти и 30 Мбайт сменной. По марке популярного в то время оружия-винтовки 30–30 Winchester жесткий диск получил свое народное название – винчестер.

В современных компьютерах используются жесткие диски размером 3,5” (в настольных ПК); 2,5 и 1,8” (в ноутбуках); 1,0” (чаще всего устанавливаются в профессиональных фотоаппаратах как сменный носитель).

Внутри жесткого диска находится несколько пластин (в винчестерах ноутбуков обычно одна или две). На них записаны данные. Чтение и запись информации производят специальные головки, «парящие» над пластинами. Их число в два раза превышает число пластин. В связи с особенностями конструкции винчестеры более подвержены повреждениям, нежели другие типы памяти. Ведь при сильной вибрации (например, если уронить жесткий диск) головки могут удариться о пластину, тем самым повредив данные и положив начало разрушению всей ее поверхности. Поэтому ронять ноутбук не рекомендуется. Хотя сильно волноваться по этому поводу не следует. В выключенном состоянии жесткий диск способен выдержать сильное сотрясение, а для рабочего режима производители разработали множество защитных технологий (вроде парковки головок при быстром ускорении).

У жесткого диска есть две характеристики, на которых следует заострить внимание. Первая и самая важная – это его объем. Тут все просто – чем он больше, тем лучше (вы сможете записать на компьютер больше программ, игр, музыки, фильмов, документов, картинок и т. д.). В современных ноутбуках устанавливаются винчестеры емкостью от 40 Гбайт (такие чаще можно встретить в бюджетных моделях) до 200 Гбайт (самые современные, пока используются в дорогих мобильных ПК). Однако чаще всего используются версии размером 80–120 Гбайт.

Вторая характеристика – скорость вращения шпинделя, или скорость вращения пластин. Чем она выше, тем быстрее происходят чтение и запись с жесткого диска. В настольных компьютерах используются винчестеры со скоростью вращения 7200 оборотов в минуту (мин–1). Для ноутбуков характерны значения 5400 и 4200 мин–1.

Сегодня выпуском жестких дисков для ноутбуков занимаются несколько компаний. Все винчестеры в современных мобильных ПК достаточно надежны и быстры. Не буду советовать того или иного производителя. Лучше обращайте внимание на объем (это в первую очередь) и скорость вращения шпинделя.

Оптический привод

Проигрыватель компакт-дисков (обычно представленный в виде музыкального центра) давно стал таким же бытовым прибором, как пылесос или микроволновая печь. Сегодня CD-проигрыватель можно встретить в комнате любого подростка. Однако уже очень давно на компакт-диски записывают не только музыку.

На компьютерных дисках распространяются не только песни, но и любая другая информация. Сегодня популярны DVD. В этом формате можно купить фильмы, музыку, программы, игры и т. д.

Примечание

DVD изначально были разработаны для хранения фильмов в специальном формате, называемом MPEG2. Отсюда берет начало и первая расшифровка аббревиатуры DVD: Digital Video Disc, или «цифровой видеодиск». Однако когда DVD стали использоваться для компьютеров, на них начали записывать все, что может хранить винчестер ПК: видео, аудио, документы, программы, фотографии и др. В итоге аббревиатура DVD получила новое значение: Digital Versatile Disc, или «цифровой универсальный диск».

Главное отличие DVD от CD (обычные компакт-диски) заключается в возможности хранить больший объем информации. Разница составляет примерно 6,4 раза: 4,38 Гбайт против 0,68 Гбайт. Кроме того, существуют DVD с двумя слоями. Раньше они распространялись только с фильмами, но сегодня можно купить пустой диск и записать его самостоятельно. Емкость такого диска – около 8 Гбайт, то есть почти в два раза больше, чем однослойного.

В ближайшем будущем на смену DVD должны прийти HD DVD (HD – High Densitiy, или «высокая плотность») и Blu-ray[9]. Для их чтения и записи используется синий лазер, длина волны которого меньше, чем у красного, используемого для работы с CD и DVD. Это позволяет увеличить емкость дисков. Так, на двухслойный HD DVD помещается 30 Гбайт, а на двухслойный Blu-ray – около 50 Гбайт. Уже есть четырехслойные и даже восьмислойные прототипы емкостью 100 и 200 Гбайт соответственно. Какой из этих форматов займет место DVD, пока неизвестно.

В компьютере за работу с дисками отвечает устройство, называемое оптическим приводом (рис. 3.5).

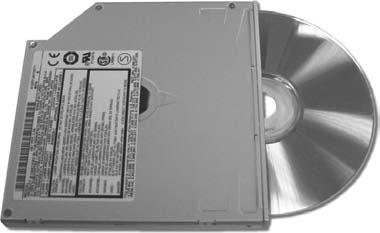

Рис. 3.5. Оптический привод

Оптические приводы бывают следующих типов.

• CD-ROM – самый простой вариант привода. Он может только считывать информацию с обычных дисков (CD) и передавать ее куда нужно (за это отвечают северный и южный мосты чипсета).

• DVD-ROM – помимо чтения CD умеет также читать DVD.

• CD-RW – в дополнение к функциям CD-ROM привод такого типа умеет записывать CD. Записываемые диски бывают двух типов: CD-R и CD-RW.

Отличаются они тем, что первые можно записать только один раз, а вторые – много.

• DVD/CD-RW – умеет как записывать CD-R/RW, так и читать DVD.

• DVD±RW – наиболее совершенный вариант оптического привода на сегодняшний день. Умеет читать CD и DVD, а также записывать CD-R/RW и DVD±R/RW.

• DVD Super Multi – в дополнение ко всем функциям DVD±RW может работать с малораспространенным форматом DVD-RAM.

Примечание

В 1997 году организация DVD Forum, занимающаяся продвижением и развитием стандарта DVD, представила специальный формат DVD, на которые можно производить запись. Они получили название DVD-R и DVD-RW.

Спустя год организация Alliance выпустила конкурирующий стандарт DVD+RW, обладающий некоторыми преимуществами, по сравнению с DVD-R/RW. Однако со временем производитель последнего устранил все негативные моменты. Так что на сегодняшний день, по большому счету, нет разницы, что покупать: «плюс» или «минус». Для нас, обычных потребителей, между этими форматами разницы нет. Разве только по опыту можно посоветовать покупать «минус», так как они лучше читаются на старых проигрывателях и оптических приводах.

Сегодня в ноутбуках обычно устанавливают один из трех типов приводов: DVD/CD-RW, DVD±RW или DVD Super Multi. Первые, как несложно догадаться, чаще можно встретить в бюджетных мобильных компьютерах. Да и то не во всех. Дело в том, что их стоимость не намного ниже, чем у более функциональных DVD±RW, которые ставят в подавляющее большинство ноутбуков.

В обязательной поддержке DVD-RAM, присутствующего в DVD Super Multi, нет необходимости. Хотя в последнее время этот формат развивается, но пока он не получил широкого распространения.

Экран

Практически всю почти 30-летнюю историю в ноутбуках использовались экраны на жидких кристаллах (такие экраны еще называют основанными на TFT-матрицах). Это необходимо для максимального уменьшения размеров компьютера. Однако если раньше главной целью ноутбука было «хотя бы показывать», то теперь он должен показывать как можно лучше. Рассмотрим несколько наиболее важных характеристик экранов.

• Время отклика. Обозначает скорость переключения жидких кристаллов с одного цвета на другой. Чем она выше, тем лучше (то есть время отклика 8 мс лучше, чем 16 мс). Наверное, вы не раз видели тянущийся шлейф за мышью или небольшое размазывание окна при его перетаскивании на жидкокристаллическом мониторе. Это и есть следствие долгого времени отклика. Современные экраны обладают высокой скоростью переключения. Да и при работе время отклика не имеет принципиального значения. Отклик очень важен, когда на экране происходит быстрое движение. А подобное можно наблюдать чаще всего в играх.

• Контрастность. Здесь также все просто – чем она выше, тем лучше. По сути, она обозначает степень засветки черного цвета. Если загрузить на жидкокристаллический монитор с плохой контрастностью сплошной черный цвет и выключить свет, то экран будет серым. Это и есть засветка черного цвета. Заметна она обычно при плохом освещении, если на экране загружена темная картинка.

• Углы обзора. Наверное, многие видели, что, смотря со стороны, на жидкокристаллическом экране ничего не различить. Однако картинка появляется, если стать перпендикулярно монитору. У современных экранов углы обзора в целом весьма неплохие: даже при очень сильном отклонении хоть что-то видно. Но в зависимости от типа матрицы эффект плохих углов обзора может проявляться по-разному.

• Разрешение. Обозначает число точек, умещающихся на экране, и обычно зависит от диагонали. Необходимо выбрать оптимальное разрешение. Если этот параметр будет слишком большим, то вам будет сложно читать текст на экране. Если же разрешение маленькое, то на экране все будет слишком большим. Дам несколько практических советов. Для диагоналей 13 и 14” оптимальным является разрешение 1280 × 800, для 15” – 1280 × 800 или 1440 × 900, а для 17” – 1440 × 900 или 1680 × 1050.

Прежде чем перейти к описанию типов жидкокристаллических экранов, остановимся на соотношении сторон. Сегодня большинство ЭЛТ-мониторов к настольным компьютерам выпускаются с соотношением 4:3. Ранее это касалось и ноутбуков. Со временем производители обратили внимание на широкоформатный форм-фактор – соотношение 16:10. В этом случае на экране появляется больше места по ширине. Таким образом, использовать их довольно удобно. Неудивительно, что сегодня ноутбуки выпускаются в основном с таким соотношением сторон.

Всего существует три вида TFT-матриц, которые используются в жидко кристаллических мониторах: TN+Film, MVA и S-IPS. Среди настольных экранов наиболее распространен первый тип, что обусловлено низкой стоимостью по сравнению с остальными видами, а также низким заявленным временем отклика. К основным недостаткам такой матрицы можно отнести следующие: плохую цветопередачу, плохие углы обзора по вертикали и горизонтали, невысокие показатели контрастности. Отличить такой тип матрицы достаточно просто: при взгляде сверху низ экрана выцветает и приобретает бледно-желтый оттенок, тогда как верх становится темнее. То же самое и сбоку: если сильно отклониться в сторону, противоположная сторона приобретет желтый оттенок.

Матрица типа MVA встречается реже. Тем не менее ее применяют в ноутбуках. Обычно экран, построенный на базе этой матрицы, обладает довольно неплохой цветопередачей, а также контрастностью и углами обзора. Из ее недостатков можно назвать довольно большое время отклика. Впрочем, если вы собираетесь работать на ноутбуке в офисных приложениях, где изображение в основном статично (а не играть в игры), MVA станет весьма неплохим выбором.

Примечание

Существует еще один тип матрицы, основанный на технологии MVA. Он носит название PVA. Его разработчиком является компания Samsung, которая оснащает свои ноутбуки этим типом. От оригинальной версии PVA отличается такими возможностями, как более низкий отклик и улучшенные показатели контрастности.

S-IPS, или Super IPS, представляет собой усовершенствованную матрицу на базе IPS. Этот тип создавался с целью устранить такие недостатки TN+Film, как плохие углы обзора и плохая цветопередача. Следует отметить, что разработчикам это удалось. Современные S-IPS с откликом 16 мс признаются чуть ли не самыми быстрыми. Все дело в том, что у них заявленное время отклика мало отличается от реального, чего нельзя сказать об TN и MVA. Неудивительно, что именно этот тип сегодня применяется в профессиональных жидкокристаллических мониторах. Тем не менее ничто не мешает использовать его и в ноутбуках.

Из недостатков S-IPS можно назвать лишь не очень хорошую контрастность, которая обычно сравнима с контрастностью TN+Film. Таким образом, можно утверждать, что это наиболее предпочтительный тип матрицы.

Сети

Сети позволяют компьютерам обмениваться информацией между собой напрямую без использования дисков, дискет и т. д. Кроме того, через них можно общаться. Наиболее распространенные виды компьютерных сетей – проводные и беспроводные. Сеть является проводной, когда для объединения компьютеров используется специальный провод (витая пара, коаксиальный кабель, оптоволокно и др.). Организации и настройке такой сети посвящена четвертая часть книги.

Определить, есть ли поддержка сети в вашем ноутбуке, можно, спросив у продавца или посмотрев на характеристики мобильного ПК. В последнем случае нужно обращать внимание на надписи LAN (сокращение от Local Area Network – «локальная сеть»), RJ-45 или Ethernet.

Примечание

Локальные сети различают по скорости передачи данных. Она может быть 10, 100, 1000 Гбит/с и 10 000 Мбит/с. Часто встречается поддержка первых трех. Однако в современных офисах и домах скорость сети обычно не превышает 100 Мбит/с. Так что расстраиваться из-за того, что ваш ноутбук не может работать с гигабитной сетью, не следует.

Разъем, в который подключается сетевой кабель, выглядит почти так же, как и в современных телефонах. Только его размеры больше (примерно в полтора раза), а вместо четырех контактов используется восемь.

Беспроводные сети появились относительно недавно. Их история насчитывает порядка 6–7 лет. Для обычных пользователей компьютеров проводная сеть отличается от беспроводной только тем, что для последней не требуются провода. Все, что нужно для подключения, – задать настройки (об этом также рассказывается в четвертой части книги) и включить адаптер беспроводной сети. Все остальное за вас сделают радиоволны.

Примечание

Сегодня наиболее распространены беспроводные сети типа Wi-Fi. Это название является сокращением от слов Wireless fidelity, что может быть переведено как «беспроводная свобода». Говоря Wi-Fi, обычно подразумевают стандарт IEEE 802.11, который включает большое количество других стандартов, поддерживаемых ноутбуками.

Сегодня мобильные компьютеры поддерживают работу со стандартами 802.11a, 802.11b и 802.11g. В ближайшем будущем ожидается появление 802.11n. Эти стандарты используют различные способы, скорости и частоты передачи данных. Лучше, когда ноутбук поддерживает их все. Хотя устройства, на основе которых строятся беспроводные сети (они называются точками доступа, или Access Points), зачастую также поддерживают многие стандарты одновременно.

Для определения совместимости вашего ноутбука с беспроводными сетями ищите в его характеристиках надписи Wi-Fi, IEEE802.11a/b/g и др. Сегодня подавляющее большинство мобильных ПК оснащается такой поддержкой. Только самые дешевые лишены ее.
