AutoCAD 2009. Учебный курс

Инструментальные палитры

Инструментальные палитры загружаются командой TOOLPALETTES из падающего меню Tools → Palettes → Tool Palettes (CTRL+3) либо щелчком на пиктограмме Tool Palettes Window (Ctrl+3) на стандартной панели инструментов.

Инструментальные палитры представляют собой отдельные вкладки, объединенные в специальном окне Tool Palettes (рис. 2.20), и являются эффективным средством хранения и вставки блоков и штриховки, а также могут содержать инструменты, предоставленные сторонними разработчиками.

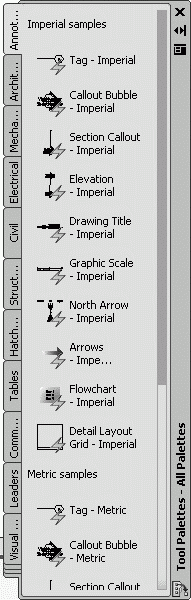

Рис. 2.20. Инструментальная палитра

В разных областях окна инструментальных палитр с помощью контекстных меню можно изменять следующие настройки:

• автоматически убирать палитры с экрана – окно инструментальных палитр может автоматически разворачиваться и сворачиваться при подведении указателя мыши к строке заголовка окна и отведении от нее;

• прозрачность – окно палитры инструментов делается прозрачным и не скрывает находящиеся за ним объекты (эта функция недоступна для пользователей Microsoft Windows NT);

• вид – изменяются стиль и размер отображаемых в палитре значков.

Окно инструментальных палитр при необходимости можно закрепить у правой или левой границы окна программы. Для того чтобы избежать закрепления, при перемещении окна следует удерживать нажатой клавишу Ctrl.

На палитрах удобно размещать часто используемые блоки и штриховки. Для того чтобы вставить блок или штриховку c палитры в рисунок, необходимо «захватить» элемент палитры с помощью мыши и перетащить его в графическую область.

Блоки и штриховки, размещенные на палитре, носят название «инструменты». Некоторые свойства инструментов, включая масштаб, угол поворота и слой, могут устанавливаться отдельно для каждого инструмента.

Блоки, вставляемые в рисунок с палитр, часто требуется масштабировать и поворачивать. При перетаскивании блоков с палитры можно использовать объектную привязку, однако шаговая привязка в это время не действует.

При перетаскивании блока с инструментальной палитры на рисунок он автоматически масштабируется в зависимости от соотношения заданных единиц блока и единиц текущего рисунка. Например, если в качестве единиц измерения данного рисунка используются метры, а в качестве единиц измерения блока – сантиметры, то коэффициент пересчета составляет 1:100. Соответственно при перетаскивании блока в рисунок его размеры меняются в пропорции 1:100.

Для добавления инструментов на палитру можно:

• перетаскивать рисунки, блоки и штриховки из Центра управления на инструментальную палитру. Если туда занесен целый рисунок, то при перетаскивании с палитры в графическую область он вставляется как блок;

• перетаскивать на палитру элементы чертежа;

• перемещать и копировать инструменты с одной палитры на другую при помощи команд контекстного меню Cut – вырезать, Copy – копировать и Paste – вставить;

• перетаскивать на палитру команды из области Command List: диалогового окна Customize User Interface.

Можно создать новую палитру. Чтобы она сразу оказалась заполнена инструментами, необходимо щелкнуть правой кнопкой мыши на папке, файле рисунка или блоке в Центре управления, а затем выбрать из контекстного меню пункт Create Tool Palette.

Порядок размещения инструментов на палитре изменяется в результате перетаскивания их с помощью мыши.

Если в нижнем углу палитры высвечивается значок замка, это значит, что файлу инструментальной палитры присвоен атрибут только чтения Read only.

Настройки инструментальных палитр сохраняются в профиле AutoCAD. А экспортируются и импортируются палитры как файлы с расширением XTP.

Для изменения свойств инструментов, например масштаба блока и угла поворота образца штриховки, необходимо щелкнуть правой кнопкой мыши на инструменте, а затем выбрать из контекстного меню пункт свойств объекта Properties…. Далее в диалоговом окне свойств инструмента Tool Properties изменяются свойства (рис. 2.21):

• название инструмента и пояснение к нему;

• параметры вставки или образца – угол поворота, масштаб;

• общие свойства – слой, цвет, тип линий и стиль печати.

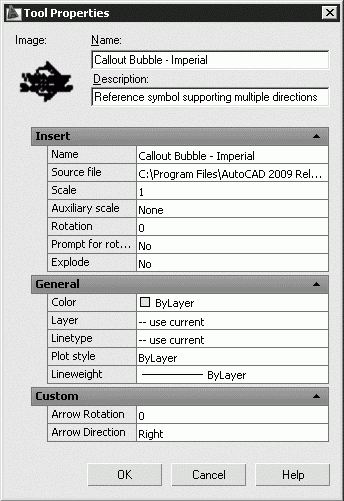

Рис. 2.21. Диалоговое окно свойств инструментов палитры

Центр управления AutoCAD DesignCenter

В практической деятельности очень важно иметь возможность использовать созданные ранее наработки: опыт показывает, что большинство проектно-конструкторских проектов создается на базе новых сочетаний элементов, давно известных как по принципу функционирования, так и по исполнению. AutoCAD обеспечивает эффективное повторное использование имеющихся наработок путем их вставки в рисунки в виде блоков или внешних ссылок. Управлять блоками, внешними ссылками, растровыми изображениями и содержимым рисунков, находящихся в других источниках (и даже подготовленных в других приложениях), позволяет Центр управления AutoCAD DesignCenter.

Кроме того, если в сеансе открыто несколько рисунков, Центр управления дает возможность упростить процесс создания таких элементов, как, например, описания одних и тех же слоев. Пользователь создает описание в одном рисунке, а затем просто копирует в остальные.

Центр управления DesignCenter предназначен для организации доступа к чертежам и их элементам и обеспечивает:

• просмотр содержимого чертежей на локальном диске, сетевом диске и веб-страницах;

• просмотр и вставку в текущий чертеж блоков, слоев, текстовых и размерных стилей, типов линий, внешних ссылок, образцов штриховки и прочих элементов чертежей;

• доступ к растровым изображениям и сторонним объектам, созданным в других приложениях;

• обновление описания блоков;

• перетаскивание элементов чертежа на инструментальные палитры.

Центр управления AutoCAD загружается командой ADCENTER, либо из падающего меню Tools → Palettes → DesignCenter (Ctrl+2), либо щелчком на пиктограмме DesignCenter (Ctrl+2) на стандартной панели инструментов (рис. 2.22).

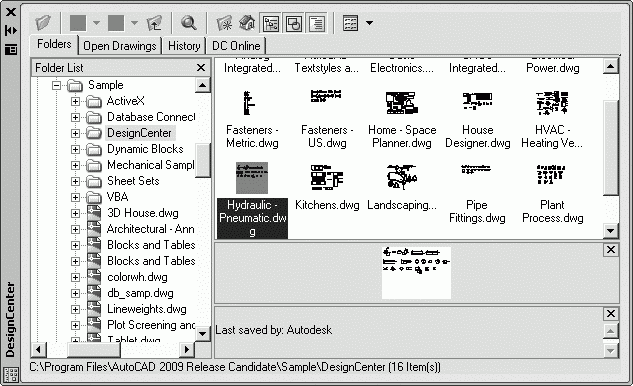

Рис. 2.22. Центр управления DesignCenter

Центр управления имеет интуитивно понятный интерфейс и позволяет быстро находить, просматривать, вызывать и применять специфические компоненты, такие как блоки, слои, типы линий и пр. Причем эти операции осуществляются из открытых или закрытых файлов AutoCAD независимо от того, где они находятся: на локальных или удаленных дисках. Достаточно просто выбрать нужные компоненты и перетащить их в текущий рисунок.

Панель инструментов, расположенная вверху Центра управления DesignCenter, обеспечивает доступ к набору режимов и операций, а также осуществляет навигацию внутри окна и просмотр информации в области структуры и содержимого. Область структуры находится слева, в ней отображаются источники содержимого. Справа находится область содержимого, предназначенная для добавления элементов в чертеж или на инструментальную палитру. Область просмотра образца и пояснений к нему расположена справа внизу окна.

Центр управления включает следующие вкладки:

• Folders – вкладка, отображающая дерево иерархической структуры папок. Если слева, в области структуры, с помощью мыши выбрать элемент, то справа отобразится его содержимое;

• Open Drawings – вкладка, отображающая список чертежей, открытых в текущий момент. Для того чтобы справа, в области содержимого, отобразить элементы, необходимо слева, в области структуры, выбрать файл чертежа, а затем из списка – одну из таблиц описаний;

• History – вкладка, отображающая список последних файлов, открывавшихся с помощью Центра управления. При двойном нажатии в списке на файле чертежа открывается папка Folders с этим чертежом и его элементами в области содержимого;

• DC Online – интернет-модуль Центра управления, обеспечивающий доступ к содержимому на веб-страницах, включая блоки, библиотеки компонентов, библиотеки разработчиков и интернет-каталоги.

Для добавления элементов из области содержимого в текущий чертеж выбранный элемент достаточно перетащить в графическую область чертежа либо воспользоваться одним из вариантов, предлагаемых в контекстном меню. Также из области содержимого Центра управления можно перетащить чертежи, блоки и штриховки на текущую инструментальную палитру.

Просмотр и поиск содержимого

Для просмотра элементов содержимого, находящихся в текущем источнике, служит зона содержимого, или палитра, – средство AutoCAD, предназначенное для просмотра содержимого открытых рисунков и других источников, а также образцов и описаний перед вставкой идентифицируемых ими объектов в рисунок. Кроме этого, палитра может использоваться для поиска на диске файлов рисунков по их содержимому.

Просматривать открытые рисунки, журнал предыдущих рисунков, а также файлы и папки локального и сетевых дисков можно в зоне структуры, которая является хорошим помощником при перемещении по содержимому рисунка, но ее присутствие на экране необязательно для загрузки палитры.

На палитре отображаются крупные значки, а в зоне структуры показана структура рабочего стола. Перемещаясь по структуре, можно выбирать источники и загружать их содержимое в палитру.

Ниже приводятся способы размещения Центра управления AutoCAD на рабочем столе:

• для изменения размеров окна следует захватить с помощью мыши его границу, разделитель зон или ручку в правом нижнем углу и перетащить ее в нужное положение;

• для освобождения окна нужно щелкнуть на его заголовке, перетащить окно за пределы зоны закрепления и отпустить кнопку мыши. Окно станет плавающим, и его можно будет перемещать в любое место экрана;

• для закрепления окна нужно либо перетащить его в одну из зон закрепления (в левой или правой части окна AutoCAD), либо дважды щелкнуть кнопкой мыши по заголовку плавающего окна. При перетаскивании окна никакие особые действия по закреплению не нужны – оно закрепляется само, достигнув крайней части области рисования.

В дополнение к поиску рисунков с нужными элементами вручную путем перемещения по структуре Центр управления AutoCAD обеспечивает автоматический поиск рисунков, описаний блоков и слоев, а также элементов сторонних приложений по именам. Для этого используется инструмент Search, при щелчке на котором открывается диалоговое окно Search – рис. 2.23.

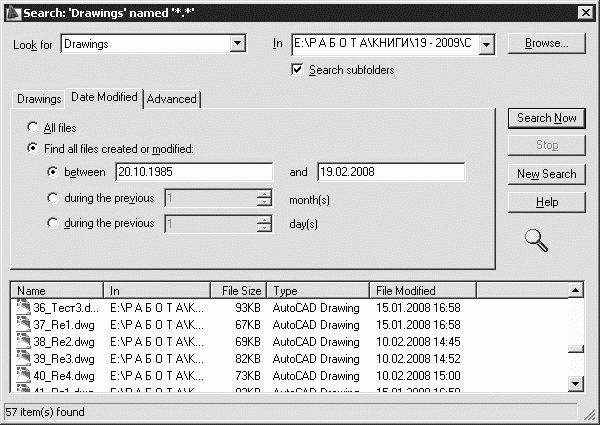

Рис. 2.23. Диалоговое окно поиска

Здесь можно настроить поиск по различным критериям, в том числе по дате последнего изменения. Допускается также поиск по фрагментам текста, содержащимся в текстовых описаниях блоков или в полях свойств рисунка. Например, если имя рисунка неизвестно, его можно найти по ключевому слову, заданному в свойствах. Если же пользователь желает отыскать созданный им блок, но не помнит точно, как он был сохранен (в рисунке или в отдельном файле), следует задать в качестве критерия имя блока, а из списка Look for выбрать Drawings and Blocks. Выбранный тип определяет вид вкладок диалогового окна. Далее необходимо ввести в поле In начальный участок поиска или нажать кнопку Browse… и выбрать его в структуре диска. Если поиск должен охватывать все уровни, подчиненные указанному, требуется установить флажок для просматривания вложенных папок Search subfolders.

Если в списке Look for выбран пункт Drawings, то в диалоговом окне Search появляются три вкладки, на которых можно задать различные критерии поиска:

• Drawings – имя или текст для поиска, возможно, вместе с именем свойства. Разрешается задавать искомый текст и указывать, к чему он относится (к названию файла, имени автора и т. д.);

• Date Modified – дата или диапазон дат создания или последнего изменения искомого элемента содержимого. Может также задаваться в формате during the previous N month(s) – за последние N месяцев или during the previous N day(s) – за последние N дней. По умолчанию AutoCAD не ограничивает поиск по дате;

• Advanced – дополнительные параметры поиска. Здесь можно, например, настроить поиск рисунков, содержащих некоторую текстовую строку (в именах блоков, именах или значениях атрибутов, а также в текстовых описаниях элементов). Кроме того, предусмотрено ограничение поиска по минимальному или максимальному размеру файла. При поиске допускается ввод как всей текстовой строки, так и отдельного ее фрагмента. Можно также использовать глобальные символы (* и ?).

Если в списке Look for выбрано значение, отличное от Drawings, то в диалоговом окне Search появляется одна из нижеперечисленных вкладок:

• Blocks – поиск блоков по именам;

• Dimstyles – поиск размерных стилей по именам;

• Drawings and Blocks – поиск рисунков и блоков по именам;

• Hatch Pattern Files – поиск файлов образцов штриховки по именам;

• Hatch Patterns – поиск образцов штриховки по именам;

• Layers – поиск слоев по именам;

• Layouts – поиск листов по именам;

• Linetypes – поиск типов линий по именам;

• Tablestyles – поиск табличных стилей по именам;

• Textstyles – поиск текстовых стилей по именам;

• Xrefs – поиск внешних ссылок по именам.

Для запуска механизма поиска следует нажать кнопку Search Now. Записи о найденных элементах отображаются в диалоговом окне по мере их обнаружения. Для нового поиска с другими критериями нужно воспользоваться кнопкой New Search. После щелчка на ней список с результатами предыдущего поиска будет очищен.

Элемент содержимого, найденный во время поиска и занесенный в таблицу результатов, можно добавить в открытый рисунок. Результат поиска также можно загрузить непосредственно на палитру Центра управления.

Для смены источника содержимого зоны структуры необходимо в Центре управления AutoCAD открыть одну из следующих вкладок или выбрать их из контекстного меню, щелкнув правой кнопкой мыши на свободной части палитры:

• Folders – перечень локальных и сетевых дисков;

• Open Drawings – перечень рисунков, открытых в данный момент в AutoCAD;

• History – перечень последних 20 элементов, открытых через Центр управления AutoCAD;

• DC Online – подключение к Интернету.

Центр управления AutoCAD предоставляет очень простой способ открытия файлов рисунков – пользователю достаточно всего лишь перетащить значок выбранного файла в пустую часть области рисования. При этом следует быть внимательным, так как перетаскивание значка не в пустую часть, а в открытый рисунок приведет к другому результату.

Для перетаскивания необходимо, чтобы хотя бы часть области рисования не была покрыта рисунками. Этого можно достичь, уменьшив размеры открытых окон или свернув их. Если при перетаскивании вывести указатель мыши за пределы окна AutoCAD, он примет форму перечеркнутого круга – значит, оставлять рисунок в этом месте нельзя.

Таким образом, с помощью Центра управления AutoCAD можно:

• просматривать различные источники содержимого рисунков, начиная с документов, открытых в текущем сеансе AutoCAD, и вплоть до библиотек обозначений на веб-страницах;

• просматривать описания блоков, слоев и других элементов в любом файле рисунка, вставлять и копировать эти описания в текущий рисунок;

• создавать ярлыки для часто используемых рисунков, папок и интернет-страниц;

• находить рисунки с нужным содержимым на локальном и сетевых дисках. Так, например, можно разыскать рисунок, в котором имеется слой с заданным именем, либо файл, сохраненный до или после указанной даты. Найденный рисунок можно загрузить в Центр управления или перетащить непосредственно в текущий документ;

• открывать рисунки путем перетаскивания DWG-файлов с палитры в область рисования;

• просматривать и вставлять растровые изображения путем перетаскивания их файлов с палитры в область рисования;

• управлять представлением элементов палитры (крупные или мелкие значки, список или таблица). Также предусмотрено отображение на палитре образцов и текстовых описаний элементов рисунка.

Глава 3

Настройка рабочей среды AutoCAD

Определение доступа к файлам поддержки

На вкладке Files диалогового окна Options, показанной на рис. 3.1, задаются пути доступа к файлам поддержки, где хранятся шрифты, шаблоны рисунков, типы линий и образцы штриховок, используемые AutoCAD. Здесь перечисляются все пути доступа к папкам, которые должны существовать в текущей структуре папок локального и подключенных сетевых дисков.

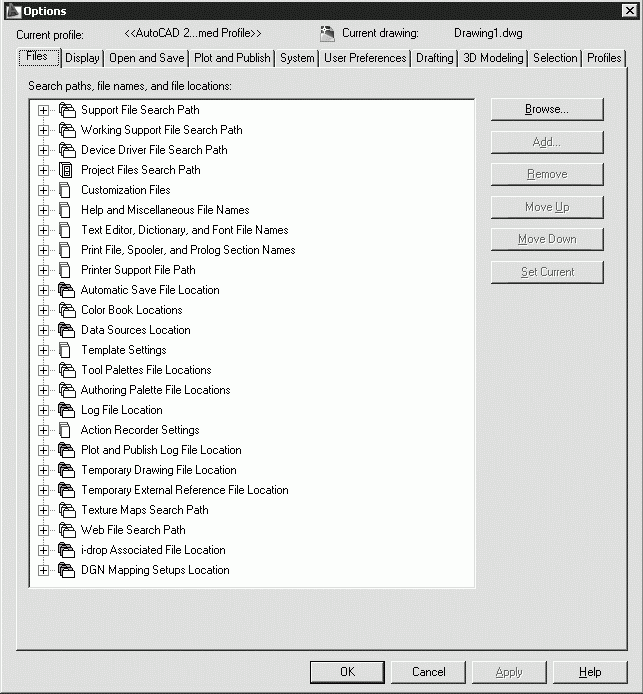

Рис. 3.1. Диалоговое окно определения доступа к файлам поддержки

• В области Search paths, file names, and file locations: содержатся тематические заголовки путей доступа к файлам и папкам поддержки:

• Support File Search Path – путь доступа к вспомогательным файлам;

• Working Support File Search Path – путь поиска рабочих вспомогательных файлов;

• Device Driver File Search Path – путь доступа к драйверам устройств;

• Project Files Search Path – путь доступа к файлам проектов;

• Customization Files – файлы настройки;

• Help and Miscellaneous File Names – имена файлов справочной системы и др.;

• Text Editor, Dictionary, and Font File Names – имена файлов текстового редактора, словаря и шрифтов;

• Print File, Spooler, and Prolog Section Names – имена файла печати, программы фоновой печати и раздела пролога;

• Printer Support File Path – путь к вспомогательным файлам печати;

• Automatic Save File Location – папка для файла автосохранения;

• Color Book Locations – папки для альбомов цветов;

• Data Sources Location – положение источников данных;

• Template Settings – параметры шаблонов;

• Tool Palettes File Locations – папки с файлами инструментальных палитр;

• Authoring Palette File Locations – папки файлов палитры вариаций;

• Log File Location – расположение файла журнала;

• Plot and Publish Log File Location – папка для файла журнала печати/публикации;

• Temporary Drawing File Location – папка для временных файлов;

• Temporary External Reference File Location – папка для временных файлов внешних ссылок;

• Texture Maps Search Path – папка для поиска текстур;

• Web File Search Path – папка для поиска веб-файлов;

• i-drop Associated File Location – папка для связанных файлов точек загрузки.

Настройка параметров рабочего экрана

На вкладке Display диалогового окна Options, показанной на рис. 3.2, можно осуществлять настройку параметров рабочего экрана AutoCAD.

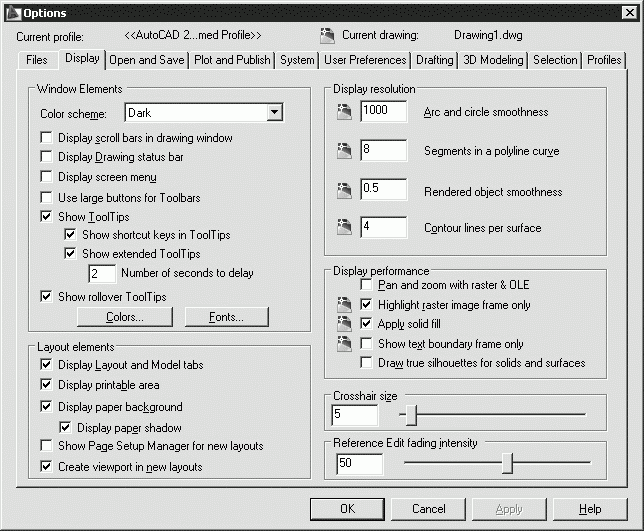

Рис. 3.2. Диалоговое окно настройки параметров рабочего экрана

• В области элементов окна Window Elements настраиваются следующие параметры:

– Color Scheme: – установка тона фоновой области инструментов;

– Display scroll bars in drawing window – включаются/отключаются полосы прокрутки;

– Display Drawing status bar – включаются/отключаются инструменты строки состояния;

– Display screen menu – включается/отключается экранное меню;

– Use large buttons for Toolbars – изменяется размер пиктограмм инструментов с 16 × 15 на 24 × 22 пиксела;

– Show ToolTips – включаются/отключаются всплывающие подсказки около пиктограмм инструментов;

– Show shortcut keys in ToolTips – включаются/отключаются комбинации клавиш в подсказках;

– кнопка Colors… – загружается диалоговое окно Drawing Window Colors, для изменения цвета элементов рабочего стола AutoCAD (рис. 3.3):

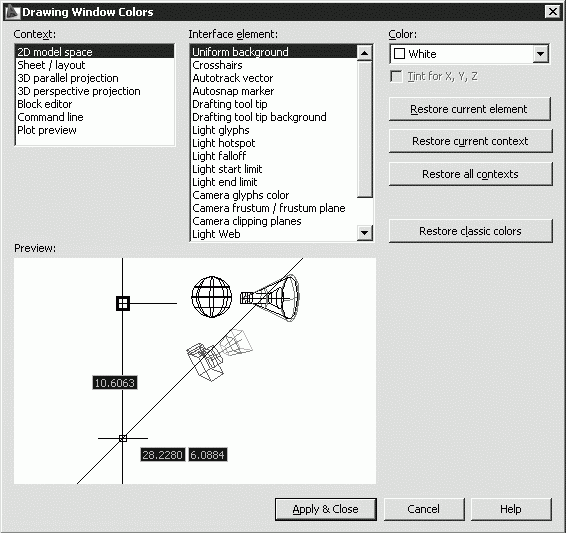

Рис. 3.3. Диалоговое окно изменения цвета элементов рабочего стола AutoCAD

· список Context: – выбор объекта, в контексте которого будет изменен цвет элемента: 2D model space – пространство двумерной модели, Sheet/layout – лист, 3D parallel projection – трехмерная параллельная проекция, 3D perspective projection – трехмерная перспективная проекция, Block editor – редактор блоков, Command line – командная строка, Plot preview – просмотр печати;
