Справедливости ради надо упомянуть, что аналогичные процессоры выпускали и другие фирмы. Некоторые модели имели значительно лучшие параметры, чем 8080. Заметим также, что в то же время было абсолютно не ясно, какой процессор станет наиболее массовым, и никто не догадывался, что потомки 8080 будут использоваться в 80 % компьютерах. Вполне вероятно, что благосклонность судьбы могла бы обернуться в сторону другого процессора, тогда у нас на столах стояли бы не Intel Pentium, a DEC, Apple или еще какая-либо фирменная марка. Но сложилось так, что именно потомки Intel 8080 проникли во все уголки человеческого бытия.

Простота и ясность системы команд вызвала появление аналогов процессора Intel 8080, а самым известным из них, который до сих пор пользуется популярностью и работает во многих АОНах и игровых приставках – это Z80. Причем фирма Zilog не просто скопировала микросхему корпорации Intel, как сделали в России, выпустив полный, но уже устаревший аналог под названием К580ВМ80, а более совершенную микросхему. Заметим, что домашние компьютеры на Z80 не уступали по производительности при работе с графикой персональным компьютерам на более мощном процессоре 80286.

Самым большим недостатком у процессора 8080 было то, что ему требовалось сразу три напряжения питания: +5, —5 и +12 В. Из-за такой особенности блок питания зачастую был сложнее и конструктивно крупнее, чем контроллер или компьютер. Поэтому в марте 1976 г. появился процессор 8085, усовершенствованный вариант 8080, в котором, к сожалению, были улучшены лишь вспомогательные параметры.

В новом процессоре количество транзисторов увеличилось до 6500 (технология 3 мкм). Тактовая частота возросла до 5 МГц, а производительность до 0,37 млн. операций в секунду. Вместо трех напряжений питания требовалось лишь одно – 5 В.

Этот процессор стал основой многих микроконтроллеров в самых разнообразных изделиях: системах зажигания в автомобилях, приборах для регистрации кардиограмм, элементах управления приводами магнитных дисков в компьютерах IBM PC и т. д. Так, теряясь в лучах славы других процессоров Intel, восьмиразрядный предок выполнял черновую работу в персональных компьютерах. И если разобраться с конструкцией персонального компьютера совсем недавнего прошлого, то в нем, кроме центрального процессора из семейства x86, всегда имелось еще несколько восьмиразрядных 8085, несущих самые разнообразные функции.

16-разрядные процессоры

В июне 1978 г. корпорация Intel выпустила процессор 8086, а ровно через год – 8088, которые и положили начало эры персональных компьютеров в современном понимании этого термина.

Процессоры 8086/8088 (рис. 2.5) стали сердцем компьютеров – сначала IBM PC, а потом и IBM PC XT. Их конкуренты, а их было немало, просто по экономическим причинам оказались не в состоянии конкурировать с Intel, IBM и фирмами Юго-Восточной Азии, занимавшимися клонированием популярных изделий.

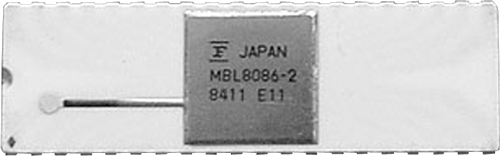

Рис. 2.5. Процессор 8086/8088

На момент выпуска процессора 8086 его тактовая частота составляла 5 МГц, скорость выполнения операций достигала 0,33 млн. операций в секунду. Далее были выпущены более быстрые процессоры с тактовой частотой 8 и 10 МГц, у которых производительность возросла соответственно до 0,66 и 0,75 млн. операций в секунду.

Количество транзисторов на кристалле процессора 8086/88 достигло 29 000, что просто поражало воображение. В производстве использовалась технология 3 мкм, проводники такой толщины уже не видны невооруженным глазом.
