В числе преимуществ NiCd-аккумуляторов можно также назвать следующие:
–работоспособность в широком интервале рабочих токов заряда, разряда и температур окружающей среды (допустимый ток разряда составляет 0,2-2Сн, диапазон рабочих температур – от –40 до +50°С);
–высокая нагрузочная способность даже при низких температурах (NiCd-аккумулятор при низких температурах даже можно перезаряжать);
–возможность быстрой и простой зарядки в любом режиме (NiCd-аккумуляторы не требовательны к типу зарядного устройства);
–большое количество циклов зарядки-разрядки (при правильном обслуживании NiCd-аккумулятор выдерживает свыше 1000 циклов);
–возможность восстановления после понижения емкости или длительного хранения;
–пожаро- и взрывобезопасность, устойчивость к механическим нагрузкам;
–низкая цена, длительный срок службы и широкая доступность, -большой ассортимент потребительских форм факторов.
Для зарядки NiCd-аккумуляторов быстрый режим более предпочтителен, чем медленный, а импульсный заряд – чем заряд постоянного тока. К тому же для восстановления никель-кадмиевых аккумуляторов можно применять так называемый реверсивный заряд, когда импульсы разряда чередуются с импульсами заряда. Реверсивный заряд даже ускоряет процесс, поскольку помогает рекомбинации газов, выделяющихся во время заряда: дополнительные исследования показали, что реверсивный заряд добавляет около 15% к сроку службы NiCd-аккумулятора. Для увеличения отдачи этих аккумуляторов некоторые пользователи практикуют быструю зарядку с дозарядкой слабыми токами, что приводит к более полной зарядке батарей.
Однако, наряду с преимуществами, данные элементы имеют серьезные недостатки. До недавнего времени у NiCd-аккумуляторов наблюдался неприятный эффект, получивший название «эффект памяти». Его возникновение объясняется тем, что в процессе циклической эксплуатации источника меняется структура поверхности электродов, а в сепараторе аккумулятора образуются химические соединения, мешающие его дальнейшей разрядке малыми токами. Источник как бы запоминает свое состояние неполного разряда. Чтобы избежать возникновения данного эффекта, необходимо после того, как NiCd-батарея отработала, обязательно ее разрядить. Если этого не делать, то NiCd-аккумулятор постепенно теряет эффективность, то есть его емкость постепенно уменьшается – он очень быстро заряжается, но также быстро и разряжается, имея при этом пониженное напряжение на выходе. Вдобавок возможно и небольшое увеличение внутреннего сопротивления.
Хранить NiCd-батареи необходимо в разряженном состоянии. Если ваше зарядное устройство не имеет встроенного разрядника, то для полного разряжения батареи можно воспользоваться лампочкой накаливания с номинальным напряжением и с допустимым током 3-20 А. Необходимо подключить такую лампу к аккумулятору и дождаться того момента, когда спираль начнет краснеть (кстати, глубокая разрядка вовсе не означает, что аккумулятор следует посадить «в ноль»).
Мировым лидером в производстве NiCd-элементов, способных отдавать большие токи, является фирма Sanyo. По сравнению с моделями других производителей, аккумуляторы Sanyo имеют меньшее внутреннее сопротивление и большую отдачу, медленнее стареют и меньше греются. Аналогичные NiCd-аккумуляторы производят фирмы Panasonic и Varta. Производители непрерывно совершенствуют технологию никель-кадмиевых аккумуляторов, и в современных NiCd-батареях от известных фирм эффект памяти почти не возникает. Например, компания GP Batteries выпускает никель-кадмиевые аккумуляторы по новой, пенной технологии. В этом случае дозаряд перед разрядом не требуется, а ресурс батареи полностью используется по назначению. Благодаря этому не только исключается эффект памяти, но и продлевается реальный срок службы никель-кадмиевых устройств.
Очевидные недостатки NiCd-батарей – необходимость периодической полной разрядки для сохранения эксплуатационных свойств (устранения эффекта памяти), высокий саморазряд (до 10% в течение первых суток после зарядки) и большие габариты при той же емкости по сравнению с аккумуляторами других типов.
3.1.3. Никель-металлгидридные аккумуляторы
Никель-металлгидридная технология (NiMH) развивалась как альтернатива никель-кадмиевой—для преодоления вышеописанных недостатков. Не экологичный кадмиевый анод был заменен на анод на основе сплава, абсорбирующего водород. Напряжение этих систем одинаковое, а изменение в химическом составе позволило реализовать новый внутренний баланс элемента при существенном увеличении плотности энергии. Новый катодный материал высокой плотности на основе сферического гидрата закиси никеля с войлочной основой позволил существенно улучшить характеристики NiMH-аккумуляторов. Кроме того, NiMH-технология предусматривает возможность достижения более высокой удельной емкости, чем по NiCd-технологии, что позволило никель-металлгидридным аккумуляторам стать серьезными конкурентами никель-кадмиевых и вытеснить их из целого ряда областей портативной техники, прежде всего из областей, где не требуется высокий ток отдачи, а важнее время непрерывной работы.
Отличительные особенности современных NiMH-аккумуляторов:
–высокая удельная энергия по массе и объему (емкость в 1,5-2 раза больше, чем у стандартных NiCd-аккумуляторов тех же габаритов);
–диапазон рабочих температур от –10 до +40°С;
–меньшая склонность к эффекту памяти, чем у NiCd-батарей (то есть периодических циклов восстановления практически не требуется);
–устойчивость к длительному перезаряду малыми токами;
–механическая прочность и устойчивость к механическим нагрузкам;
–длительный срок службы и хранения (в разряженном состоянии);
–меньшая токсичность при утилизации.
К сожалению, NiMH-аккумуляторы имеют ряд недостатков и по некоторым параметрам уступают NiCd-батареям. Так, число циклов зарядки-разрядки NiMH-аккумуляторов существенно меньше, чем никель-кадмиевых, – гарантируется примерно 500 циклов, в то время как у NiCd-аккумуляторов оно может доходить до 1000. К тому же для NiMH-аккумуляторов, в отличие от NiCd-батарей, более предпочтителен поверхностный, а не глубокий разряд, а ведь долговечность аккумуляторов непосредственно связана именно с глубиной разряда.
При быстрой зарядке NiMH-аккумулятора выделяется значительно большее количество тепла, чем во время зарядки NiCd-батареи, поэтому никель-металлгидридные аккумуляторы предъявляют к зарядным устройствам повышенные требования – необходимы более сложные алгоритмы для обнаружения момента полного заряда и контроль температуры (впрочем, большинство современных NiMH-аккумуляторов оборудовано внутренним температурным датчиком для получения дополнительного критерия обнаружения полного заряда). По той же причине NiMH-аккумулятор не может заряжаться так же быстро, как никель-кадмиевый, – время заряда NiMH-батареи такой же емкости обычно вдвое больше.
Рекомендуемый ток разряда для NiMH-аккумуляторов, значительно меньше, чем для NiCd-батарей, и большинство производителей рекомендуют ток нагрузки от 0,2 до 0,5Сн (то есть от 20 до 50% номинальной емкости). Этот недостаток не столь критичен, если необходим низкий ток нагрузки, а для устройств, которые требуют высокого тока нагрузки или имеют импульсную нагрузку (например, переносных радиостанций и мощных инструментов с электродвигателями), рекомендуются специальные типы NiMH-аккумуляторов, такие как вышеописанные изделия компании Panasonic, или NiCd-аккумуляторы.
Кроме того, как для NiCd-, так и для NiMH-аккумуляторов характерен высокий саморазряд. Однако если NiCd-батарея теряет около 10% своей емкости в течение первых суток, после чего саморазряд составляет примерно 10% в месяц, то саморазряд у NiMH-аккумуляторов примерно в 1,5-2 раза выше. Конечно, для некоторых типов NiMH-батарей применяются гидридные материалы, улучшающие связывание водорода для уменьшения саморазряда, но это обычно приводит к уменьшению емкости аккумулятора, то есть к потере главного преимущества по сравнению с NiCd-технологией.
Диапазон рабочих температур у NiMH-аккумуляторов также меньше, чем у NiCd-батарей. Так, если температура –20°C является пределом, при котором NiMH- и Li-ion-аккумуляторы прекращают функционировать, то NiCd-батареи могут продолжать работать до температуры –40°C.
3.1.4. Литий-ионные аккумуляторы
Литий-ионный аккумулятор (Li-Ion) впервые был представлен в 1991 году японской компанией Sony. Батарея характеризовалась высокой плотностью и низким саморазрядом. При этом у неё были недостатки. Первое поколение таких источников питания было взрывоопасным. Со временем эксплуатации на аноде накапливались дендриды (дендрит, кристаллическое образование, из сросшихся кристаллов или скелетный кристалл), которые приводили к замыканию и возгоранию. В процессе усовершенствования в следующем поколении применили графитный анод и этот недостаток был устранен.
Огромный потенциал литий-ионных аккумуляторов поддерживал постоянный интерес ученых к их усовершенствованию, и в 2003 году в Массачусетском технологическом институте впервые было предложено использовать ферро-фосфат лития (LiFePO4) в качестве катодного материала. Это доступное и нетоксичное соединение, в отличие от использующихся в аккумуляторах кадмия и никеля, всегда считалось очень перспективным для промышленности.
Ферро-фосфат лития оказался очень удачным материалом для использования в аккумуляторах. Он способен отдать практически весь накопленный литий, оставаясь устойчивым. При этом сохраняется главное свойство литий-ионных аккумуляторов – большая удельная емкость.
Литий-ионные (Li-ion) аккумуляторы в настоящее время представляют собой современный источник питания для всех современных бытовых электронных устройств. Объемная плотность энергии призматических литий-ионных батарей для портативной электроники увеличилась в два-три раза за последние 15 лет. По мере появления нескольких новых приложений для литий-ионных аккумуляторов, таких как электромобили и системы накопления энергии, требования к конструкции и характеристикам элементов постоянно меняются и представляют собой уникальные проблемы для традиционных производителей аккумуляторов. Таким образом, становится неизбежным высокий спрос на безопасную и надежную работу литий-ионных аккумуляторов с высокой энергией и высокой удельной мощностью.
Литий-ионные аккумуляторы сегодня считаются самыми перспективными, они широко используются во многих областях, от бытовой электроники до промышленных приложений. Некоторые из наиболее распространенных примеров использования литий-ионных аккумуляторов включают.
1.Мобильные устройства: смартфоны, планшеты, ноутбуки, умные часы и другие портативные электронные устройства, которые используются в повседневной жизни, часто оснащены литий-ионными аккумуляторами.
2.Электротранспорт: электромобили, гибридные автомобили, электрические велосипеды и самокаты все чаще используют литий-ионные аккумуляторы для хранения энергии.
3.Солнечные батареи: литий-ионные аккумуляторы используются для хранения энергии, получаемой из солнечных батарей, что позволяет использовать эту энергию в течение ночи или когда солнечное света недостаточно.
4.Авиация и космос: литий-ионные аккумуляторы используются в космических аппаратах, спутниках, беспилотных летательных аппаратах и электрических самолетах.
5.Медицина: литий-ионные аккумуляторы используются в медицинском оборудовании, таком как портативные дефибрилляторы и насосы для инфузии.
6.Промышленность: литий-ионные аккумуляторы используются в различных промышленных приложениях, таких как электроинструменты, подъемники и тележки на складах.
7. Энергетика.
3.1.4.1. Устройство и принцип работы
В основе работы литий-ионного аккумулятора лежит, так называемый, электрохимический потенциал. Суть его в том, что металлы стремятся «отдавать» свои электроны. Как видно из таблицы 3.2, наибольшая способность к отдаче электронов – у лития, а наименьшая – у фтора. Если такой атом отдает свой электрон, то он становится положительным ионом.
Из-за этого литий считается чрезвычайно химически активным металлом. Он реагирует даже с водой и воздухом. Но активен только чистый литий, а вот его оксид, напротив, очень стабилен. Это свойство лития как раз используется при создании литий-ионных аккумуляторов. Итак, можно получить электрический ток из оксида лития, если сначала отделить атомы лития от оксида и затем направить потерянные ими электроны по внешней цепи.
Основные компоненты литий-ионного аккумулятора включают в себя: катод, анод, электролит и сепаратор.

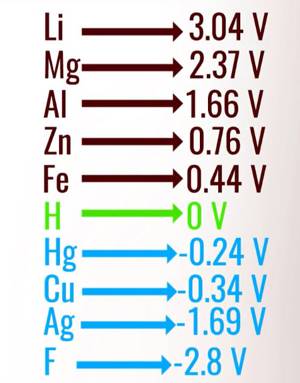

Таблица 3.2. Электрохимический ряд элементов
Электролит является важным компонентом литий-ионных аккумуляторов, так как он обеспечивает проводимость ионов лития между катодом и анодом. В качестве электролита могут использоваться различные вещества, такие как литий-соли в органических растворителях или полимерные материалы.

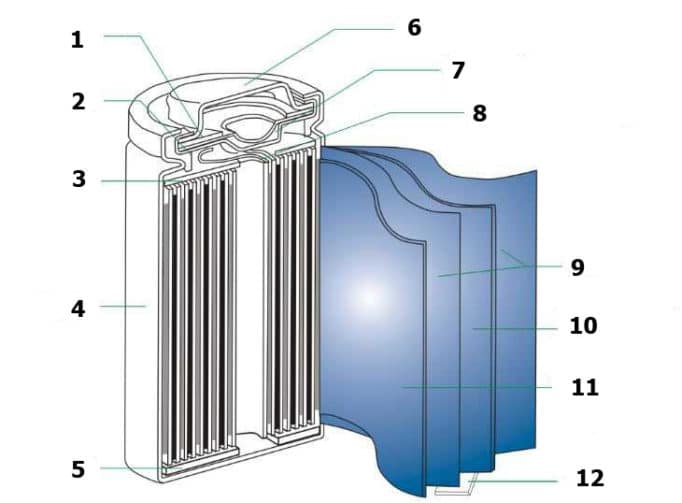

Конструкция цилиндрического Li-ion аккумулятора представлена на рис. 3.3.
Рис. 3.3. Конструкция цилиндрического Li-ion аккумулятора:
1-предохранитель, 2-прокладка. 3-изолятор, 4–корпус, 5-изолятор, 6-положительный вывод, 7-клапан аварийного сброса давления (не во всех модификациях), 8-токосъемник анода, 9-ионопроводящий сепаратор, пропитанный электролитом, 10-отрицательный электрод, 11-положительный электрод, 12-отрицательный вывод.
Анод и катод – это электроды, которые размещены внутри аккумулятора и взаимодействуют с электролитом. Анод обычно изготавливается из графита, а катод может быть разным. Материал анода (графит) и катода (оксид) тонким слоем наносится на металлические пластины. Для анода основа выполняется из меди, для катода – из алюминия. На алюминиевую фольгу наносят катодный материал, которым чаще всего может быть один из трех: кобальтат лития LiCoO2, литий-феррофосфат LiFePO4, или литий-марганцевая шпинель LiMn2O4, а на медную фольгу наносят графит. Литий-феррофосфат LiFePO4 является единственным, на данный момент, безопасным катодным материалом с точки зрения опасности взрыва и экологичности в целом.

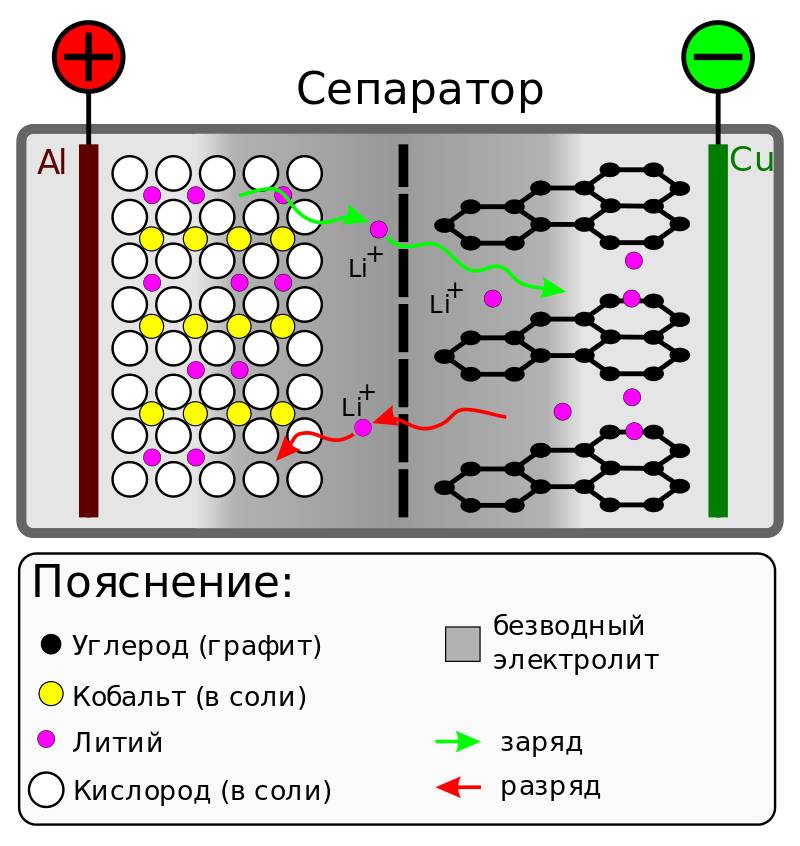

Работу литий-ионного аккумулятора можно рассмотреть по схеме, рис. 3.4, у которого катоды на алюминиевой фольге и аноды на медной, и разделены они пористым сепаратором, который, в свою очередь, пропитан электролитом.
Рис.3.4. Схема работы литий-ионного аккумулятора
Анод и катод не должны соприкасаться друг с другом, чтобы не возникло короткого замыкания. Функцию разделителя и проводника как раз берёт на себя сепаратор. Он представляет собой тонкий слой пористого полипропилена, пропитанного жидким электролитом. Электролит позволяет передавать ионы между анодом и катодом. В литий-ионных аккумуляторах используется органический электролит на основе солей лития, таких как LiPF6, LiBF4 или LiClO4.
Получается некий "бутерброд" из пластины анода, листа сепаратора, пропитанного электролитом, и катода. Электроды могут иметь различную форму, как правило, это фольга в форме цилиндра или продолговатого пакета.
Заряд переносит ион лития, которые может внедряться в кристаллические решетки иных материалов, образовывая химические связи. Если говорить простым языком, то при подаче напряжения на электроды, ионы лития переходят из литиевого катода в угольный, что сопровождается химической реакцией, а при подаче нагрузки (то есть, при зарядке), происходит обратный процесс.
Работа литий-ионный аккумуляторов осуществляется следующим образом. При подключении электрической цепи на аноде источника тока происходит химическая реакция, сопровождаемая образованием на его поверхности свободных электронов. По законам физики освобождённые электроны стремятся к положительной стороне – катоду, чтобы восстановить баланс, однако от движения их удерживает сепаратор, пропитанный электролитом, находящийся между анодом и катодом, рис.3.5.

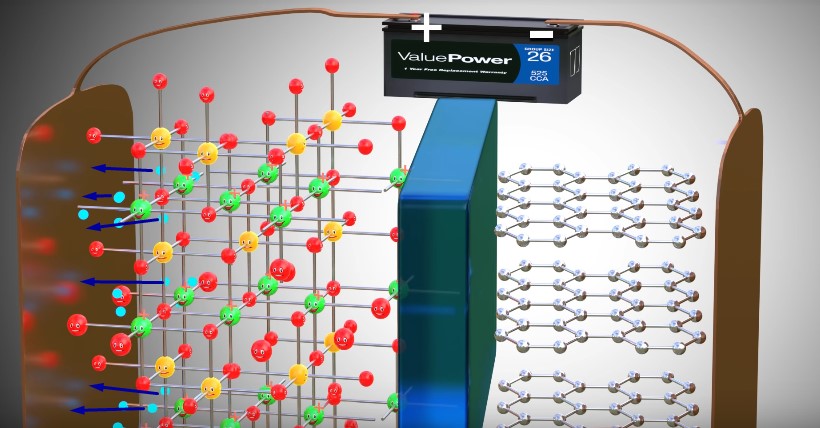

Рис. 3.5. Процесс зарядки литий-ионного аккумулятора
Электролит, помещенный между оксидом лития и графитом, служит барьером, пропускающим сквозь себя только ионы лития. Поскольку электроны не могут проникать через электролит, то они движутся по внешней цепи через источник питания и в конце концов достигают графита, где очень удобно располагаются в слоях графита.
В этот же самый момент положительные ионы лития притягиваются отрицательным полюсом, проходя сквозь электролит и также попадают в графит, размещаясь между его слоями. При этом графит сам по себе не участвует в химических реакциях – он лишь служит «складом» для ионов и электронов лития. Когда все ионы лития достигнут графита и будут «захвачены» его слоями, батарея будет полностью заряжена.
Аккумулятор типовой литиевой батареи обладает следующими характеристиками:
1. напряжение, В: номинальное – 3.7; максимальное – 4.2; минимальное – 2.5;
2. энергоемкость, Вт*ч/кг – 110-270 (зависит от химического состава);
3. внутреннее сопротивление, мОм*Ач – 4-15 (зависит от химического состава);
4. число циклов заряд/разряд до 20% потери электрической емкости – 600;
5. время заряда, ч: оптимальное – 3-4; максимально возможное – 1;
6. саморазряд, % в месяц – 1.5 (зависит от температуры хранения);
7.ток нагрузки относительно емкости С: оптимальный – до 1С; максимальный – 5С; в импульсе – 50С;
8.рабочая температура, градусы Цельсия (°C): оптимальная – 23; минимальная – -20; максимальная – +60;
9. срок хранения литиевой батареи, лет – 2-5 (в зависимости от условий хранения);
10. срок службы Li-ion, лет – 2-3 года или по достижению количества циклов заряд/разряд.
К сожалению, при зарядке отрицательный электрод восстанавливается не до конца, кроме того, продукты окисления постепенно скапливаются, поэтому Li-ion АКБ постепенно теряет свою емкость и сделать с этим ничего нельзя. Особенно ярко это видно на примере смартфонов, которые в самом начале эксплуатации могут работать 10 часов в активном режиме, а через год-два это значение может очень существенно сократиться. На практике считается, что при снижении емкости на 30-35%, жизненный цикл литий-ионного аккумулятора завершается и его нужно менять.
Хотя литий-ионные аккумуляторы относятся к самым распространенным, их нельзя назвать идеальным, у них есть не только плюсы, но и минусы.
К основным преимуществам относят следующие параметры:
–очень высокая энергоплотность (соотношения количества мАч и объема);
–высокий ток при работе;
–нет необходимости в обслуживании;
–саморазряд очень низкий;
–готовность к эксплуатации в любой момент;
–нет эффекта памяти;
–возможность создавать аккумуляторы любых размеров и форм;
–диапазон рабочих температур очень широкий.
Каждое из преимуществ обуславливает применение литий-ионных аккумуляторов в той или иной сфере. Например, высокая энергетическая плотность делает их фактически безальтернативным источником энергии для компактных устройств.
К недостаткам литий-ионных аккумуляторов относятся следующие факторы.
1. Дорогие (относительно других АКБ).
2. При высоких температурах работа ухудшается, при низких снижается емкость, хотя диапазон все же широк.
3. Срок службы зависит от времени использования.
4.Опасность взрыва или возгорания.
5.Не самое большое количество циклов зарядки и разрядки. 6.Недопустимы механические повреждения.
7.Требуют строгого соблюдения правил зарядки и иных требований к эксплуатации.
Рассмотрим некоторые особенности литий-ионных аккумуляторов, которые оказывают существенное влияние на эксплуатацию и срок жизни АКБ.
1.Опасность взрыва и возгорания. Считается, что это одна из ключевых проблем. Часто взрывались литий-ионные аккумуляторы первого поколения, где анод был из лития. Материал анода заменили на графит и от этого недостатка избавились. Сегодня такое происходит редко, причин может быть много, но чаще всего это механические повреждения, вызывающие короткие замыкания внутри аккумулятора. В настоящее время самым опасным компонентом является электролит, который способен разлагаться на воспламеняющиеся материалы при повышении температуры. В принципе, если используется качественный литий-ионный аккумулятор, соблюдаются все правила эксплуатации, то вероятность взрыва или возгорания крайне низка.
2. Зарядка литий-ионного аккумулятора и разряд. В данных АКБ используется контроллер, который автоматически регулирует зарядку. Это является критически важным, ведь при повышении напряжения аккумулятор может деградировать. Обычная зарядка происходит следующим образом:
–на первом этапе используется небольшой ток напряжением до 2,9 В (при сильном разряде);
– номинальный ток, напряжение до 4,2 В; на финальном этапе напряжение также 4,2 В, но ток минимальный.
Данная схема является стандартной и в современных устройствах обеспечивается в автоматическом режиме.
Относительно глубокого разряда есть вполне четкое мнение: его допускать нельзя. В идеале, батарею не нужно доводить до разряда ниже 20%, это существенно продлит срок ее службы. Простой пример: если литий-ионный аккумулятор регулярно разряжается на 100%, то его количество циклов разряда и заряда будет около 500, а если лишь на 10%, то 4500 и выше, то есть, разница будет в 9 раз.
Литий-ионные аккумуляторы использует компания Тесла для своих электромобилей (электрокаров), рис.3.6.

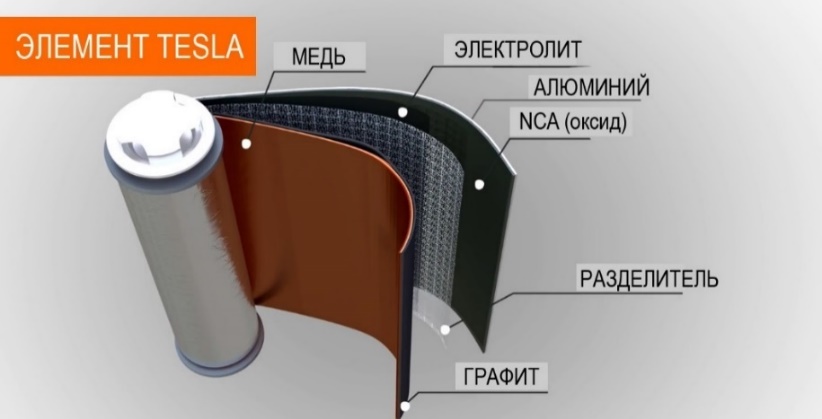

Рис.3.6. Элемент TESLA, используемые в электрокарах
Стандартный элемент выдает напряжение 3,7 – 4,2 В. Для практического использования элементов используют множество их, соединенных последовательно и параллельно, которые образуют батарейный модуль. Если мы хотим увеличить емкость, то отдельные элементы просто соединяем параллельно, рис. 3.7.

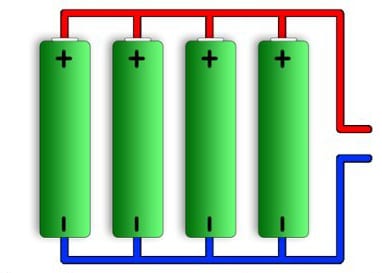

Рис.3.7. Литиевая батарея из параллельно соединенных элементов
При этом емкость такой литиевой АКБ будет равняться сумме емкостей элементов.
Если нам нужно повысить выходное напряжение, то элементы придется соединить последовательно, рис. 3.8. В этом случае емкость батареи будет равняться емкости самого «слабого» аккумулятора, а выходное напряжение – равняться сумме напряжений на каждом элементе.

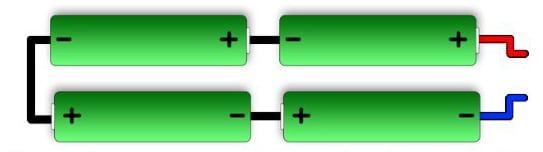

Рис.3.8. Литиевая батарея из последовательно соединенных элементов
Все аккумуляторы должны иметь одинаковую емкость и желательно быть из одной партии. Все элементы должны иметь встроенный контроллер. Если они без контроллеров, то необходимо использовать внешний, способный обеспечить необходимый ток для одновременной зарядки всех аккумуляторов. Вместо контроллера можно использовать специальную BMS плату, которая будет контролировать состояние каждого элемента в отдельности. Причем плата должна быть рассчитана на нужное количество элементов (ячеек).
BMS плата следит за состоянием каждого аккумулятора в отдельности. Если какой-то аккумулятор разрядится ниже нормы, вся батарея будет отключена от нагрузки. Если зарядится до нормы, то будет отключен от ЗУ только он, остальные продолжат заряжаться.
В батарейный модуль, в соображениях безопасности, могут быть включены специальные элементы. Например, устройство, которое увеличит сопротивление аккумулятора при положительном температурном коэффициенте. А также устройство, которое в случае превышения давления газа допустимых значений разорвёт связь между катодом и положительной клеммой. Иногда корпус батареи может быть оснащён клапаном предохранения, основной задачей которого является сброс внутреннего давления в случае аварийной ситуации или нарушения эксплуатационных условий.
Некоторые особо важные источники могут обладать внешней электронной защитой, которая не позволяет перегреть или перезарядить батарею, а также исключает возможность короткого замыкания.
В батарейном модуле Тесла, литий-ионные аккумуляторы заряжаются по разным алгоритмам, но классическим является следующий. Если батарея сильно разряжена, зарядка идет напряжением 2.9 В и током 0.1С (десятая часть емкости). при достижении напряжения 2.9 В на клеммах АКБ зарядный ток увеличивается до 0.4-0.3С. Как только элемент зарядится до 3.9-4.0 В, ток снова снижается до 0.1-0.05С, и зарядка продолжается, пока напряжение на клеммах не достигнет 4.2 В.
Автопроизводители активно разрабатывают новые технологии, которые позволят увеличить дальность поездки без длительной подзарядки или уменьшить длительность самой зарядки АКБ электромобиля.
