Контроль качества изготовления и технология ремонта композитных конструкций
- -
- 100%
- +
При серийном производстве требуются методы, обладающие достаточной чувствительностью для выявления только недопустимых дефектов (в соответствии с техническими требованиями на материал), ранее выявленных и классифицированных. Они должны быть доступны, просты и высокопроизводительны.
В процессе отработки технологии требуются методы контроля (а в некоторых случаях – даже комплексы методов), позволяющие получить полную информацию о состоянии внутренней структуры материала и любых ее отклонениях от расчетных параметров, определить причины их возникновения, а также степень влияния на физико-механические и теплофизические свойства. Для этого применяют передовые методы различной сложности. В особых случаях необходимо разрабатывать новые методы, позволяющие решить поставленные задачи.
Важнейшими характеристиками технических возможностей методов контроля являются чувствительность и разрешающая способность, достоверность результатов контроля, надежность аппаратуры, требования по технике безопасности и к квалификации специалистов по проведению контроля.
Чувствительность метода определяется наименьшими размерами выявляемых дефектов:
– у поверхностных дефектов – шириной раскрытия у выхода на поверхность, протяженностью в глубь материала и по поверхности детали;
– у глубинных дефектов – размерами дефекта с указанием глубины залегания.
Сравнительные данные по чувствительности некоторых методов НК приведены в табл. 1.1 [21].
Разрешающая способность дефектоскопа определяется наименьшим расстоянием между двумя соседними минимальными дефектами, для которых возможна их раздельная регистрация. Измеряется она в единицах длины или числом линий на 1 мм. Предусматривается в технических требованиях на оптические приборы и радиационные дефектоскопы. Для ультразвуковых и токовихревых дефектоскопов может оговариваться лишь при необходимости, для магнитных методов – не указывается.
Достоверность результатов контроля определяется вероятностью пропуска деталей с явными дефектами или необоснованной браковкой годных деталей.
Требования по технике безопасности при применении различных методов значительно различаются. Например, магнитный, ультразвуковой и токовихревой контроль не требуют специальных мер защиты. При капиллярном контроле необходима защита от жидкостей, паров и органических растворителей, а также ультрафиолетового облучения, а при радиационном – от воздействия ионизирующих излучений и образующихся в воздухе вредных для организма человека газов – озона и оксидов азота.

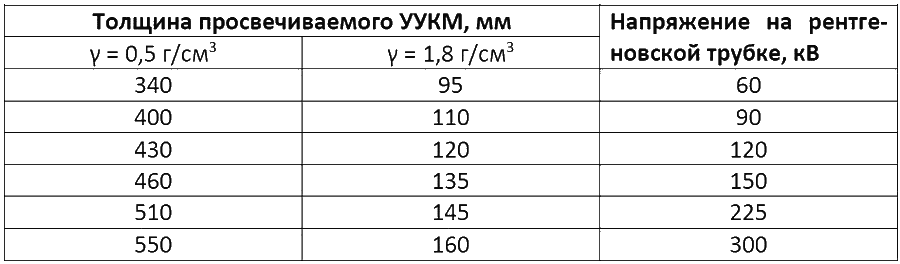

Таблица 1.1Чувствительность методов неразрушающего контроля
1.4 Основные факторы, влияющие на выбор метода неразрушающего контроля
При выборе метода контроля конкретных деталей или изделий необходимо учитывать (кроме специфических особенностей и технических возможностей каждого метода) следующие основные факторы [28]:
– характер (вид) дефекта и его расположение;
– условия работы деталей и технические требования на отбраковку;
– материал детали;
– состояние и шероховатость поверхности;
– форму и размер детали, зоны контроля;
– доступность детали и зоны контроля;
– условия контроля.
Характер дефекта, например, поверхностные трещины с малой шириной раскрытия (0,5–5 мкм), могут быть обнаружены капиллярным методом, а внутренние скрытые дефекты – радиационным или ультразвуковым.
Учет условий работы деталей (знакопеременные нагрузки, работа в агрессивной среде, при высоких температурах, эрозионно-коррозионное воздействие) позволяет определить критические места конструкции и обратить на эти места особое внимание при выборе метода и проведении контроля.
Технические требования на отбраковку определяют количественные критерии и играют важную роль при выборе методов, обеспечивающих выявление только опасных дефектов.
Физические свойства материала деталей – постоянно действующий фактор, определяющий в значительной степени выбор метода неразрушающего контроля. Так, для капиллярных методов материал должен быть непористым, стойким к воздействию органических растворителей [1]. Для ультразвукового контроля на трещины материал должен быть однородным, обладать упругими свойствами и малым коэффициентом затухания ультразвуковых колебаний. Детали простой формы можно проверять всеми методами, а детали сложной формы и крупногабаритные изделия контролируют, как правило, по частям.
Определение зон контроля является важным фактором в выборе метода, так как знание их облегчает разработку методики и обнаружение дефектов. При этом следует иметь в виду, что ультразвуковой контроль поверхностными волнами не применим, если в проверяемой зоне имеются резкие переходы от одного сечения к другому (радиус галтели в месте перехода должен быть не менее λпов, где λпов – длина поверхностной волны). Кроме того, в зоне, подлежащей ультразвуковому контролю, как правило, не должно быть отверстий, заклепок, болтов и других отражателей ультразвуковой энергии.
Для токовихревого контроля радиусы галтельных переходов должны быть не менее 2 мм, а для капиллярного и магнитопорошкового методов в зоне контроля не должно быть уступов с углом менее 90°, подрезов и наплывов металла. Ширина проточек, радиусы галтелей и отверстий в зоне капиллярного контроля должны быть не менее 3 мм.
Чувствительность методов, особенно магнитопорошковых и капиллярных, зависит от шероховатости контролируемой поверхности и наличия на ней защитных покрытий. Для ультразвукового и капиллярного методов шероховатость должна соответствовать 5-му классу, а для магнитного и токовихревого должно быть не ниже 3-го класса. Для обнаружения трещин при капиллярном контроле необходимо обязательно удалять лакокрасочное покрытие.
Большинство методов (магнитный, капиллярный, токовихревой, ультразвуковой) могут быть применены для контроля при доступе с одной стороны. Методы просвечивания ионизирующими излучениями требуют доступа с обеих сторон детали. При этом с одной стороны находится источник излучения, а с другой – детектор [28].
Неразрушающий контроль качества позволяет не только контролировать, но и управлять качеством продукции, предсказывая ее свойства, параметры, причины отказа изделий. Методы неразрушающего контроля не являются универсальными, каждый из них имеет свою область наиболее эффективного применения. Большинство методов решают довольно узкий круг дефектоскопических задач: обеспечивают контроль изделий из определенного материала, рассчитаны на поиск дефектов определенного вида, предназначены для конструкций определенного размера и формы, поэтому достижение высокого качества возможно только в случае применения наиболее эффективных для каждой стадии изготовления методов и средств неразрушающего контроля.
Для выбора метода или комплекса методов контроля должны быть определены вид дефектов, подлежащих выявлению, объекты (зоны) контроля, а также должны быть заданы критерии на отбраковку. По этим данным определяют возможные методы, позволяющие решить поставленную задачу. Затем, принимая во внимание критерии на отбраковку, чувствительность и специфику методов, выбирают методы и средства неразрушающего контроля для применения. При равной чувствительности предпочтение отдается тому методу, который проще и доступнее в конкретных условиях, у которого выше достоверность результатов контроля и производительность [20].
Выбранные методы контроля полуфабрикатов и деталей должны фиксироваться в нормативной технологической документации.
Глава 2
Дефекты, возникающие в конструкциях при их изготовлении
2.1 Классификация дефектов в слоистых композитах
Использование при изготовлении изделий из композиционных материалов несовершенного оборудования, система управления которым не обеспечивает заданную точность поддержания параметров технологического процесса, приводит к возникновению в структуре материала конструкции различного рода дефектов, вызывающих снижение физико-механических характеристик или увеличение их разброса, снижение несущей способности конструкции и другие отрицательные эффекты. Появление дефектов в конструкциях из композитов, армированными непрерывными волокнами или ткаными материалами, может быть связано не только с отсутствием достаточно совершенного оборудования, но и с рядом других причин, связанных с субъективными факторами (нарушением технологического процесса, загрязненностью участка формирования структуры материала и др.) [3].
Изготовление конструкций из пространственно-армированных углерод-углеродных композиционных материалов (УУКМ) является сложным, длительным, многоступенчатым процессом и зависит от десятков технологических параметров, изменение любого из которых может привести к необратимым нарушениям заданной структуры. Наличие структурных дефектов часто становится решающим фактором, определяющим работоспособность конструкций, особенно в экстремальных условиях высокоскоростного температурного нагружения и жестких требований к абляционной стойкости материалов [6].
Конец ознакомительного фрагмента.
Текст предоставлен ООО «ЛитРес».
Прочитайте эту книгу целиком, купив полную легальную версию на ЛитРес.
Безопасно оплатить книгу можно банковской картой Visa, MasterCard, Maestro, со счета мобильного телефона, с платежного терминала, в салоне МТС или Связной, через PayPal, WebMoney, Яндекс.Деньги, QIWI Кошелек, бонусными картами или другим удобным Вам способом.
