Электроника и электротехника. Шпаргалка

19. СПОСОБЫ СОЕДИНЕНИЯ ФАЗ ИСТОЧНИКОВ И ПРИЕМНИКОВ. ПОЛОЖИТЕЛЬНЫЕ НАПРАВЛЕНИЯ ЭДС, НАПРЯЖЕНИЙ И ТОКОВ

Чтобы уменьшить число проводов, отдельные фазы источников соединяют между собой звездой или треугольником.

Рис. 21. Схема соединения фаз генератора звездой

Рис. 22. Схема соединения фаз генератора треугольником

При соединении звездой (рис. 21) концы x, y и z трех фаз объединяют в одну общую, так называемую нейтральную точку N1. При соединении треугольником (рис. 22) конец x одной фазы соединяют с началом b второй фазы, конец второй фазы – с началом c третьей фазы, а конец z третьей фазы – с началом a первой фазы. В обоих случаях начала a, b и c трех фаз с помощью трех линейных проводов подключаются к приемникам электрической энергии, которые также соединяются звездой или треугольником.

Способы соединения фаз источников и приемников могут быть как одинаковыми, так и различными. При соединении фаз источника и приемника звездой иногда применяется нейтральный провод, соединяющий нейтральные точки N1 и N источника и приемника.

Может показаться, что при соединении фаз источника треугольником в замкнутом контуре возникает ток даже при отключенных приемниках. Но это не так, поскольку

Электрические цепи при соединении источника треугольником и звездой без нейтрального провода называют трехпроводными, при соединении источника звездой с нейтральным проводом – четырехпроводными.

В трехфазных электрических цепях различают фазные и линейные напряжения и токи.

Фазными называются напряжения между началами и концами отдельных фаз источника или приемника.

Под фазными понимают токи в фазах источника или приемника. Например, на рисунке 21 фазными напряжениями и токами являются U′a , U′b , U′c , Ia, Ib и Ic. На рисунке 22 фазные напряжения и токи обозначены U′a , U′b , U′c , Iba, Icd и Iac.

Линейными называются напряжения между началами фаз источника или приемника либо между линейными проводами. Линейными токами являются токи в трех линейных проводах, соединяющих источник и приемник.

За положительные направления ЭДС источника принимают направления от концов фаз к их началам. Фазные токи направляют согласно с ЭДС, а фазные напряжения – в противоположную сторону.

Линейные напряжения направляют следующим образом: напряжение Uab – от a к b, Ubc – от b к c, Uca – от c к a. Линейные токи во всех линейных проводах направляют к приемникам.

20. СООТНОШЕНИЯ МЕЖДУ ФАЗНЫМИ И ЛИНЕЙНЫМИ НАПРЯЖЕНИЯМИ ИСТОЧНИКОВ. НОМИНАЛЬНЫЕ НАПРЯЖЕНИЯ

Фазные напряжения источника отличаются от его ЭДС вследствие падений напряжения во внутренних сопротивлениях источника, а напряжения приемника отличаются от напряжений источника за счет падений напряжения в сопротивлениях проводов электрической сети. Пока же для упрощения анализа соотношений в трехфазных цепях будем пренебрегать указанными падениями напряжения.

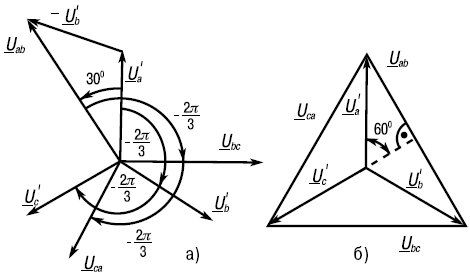

Рис. 23. Векторные диаграммы фазных и линейных напряжений при соединении источника звездой

Применяя второй закон Кирхгофа поочередно ко всем фазам, при сделанном допущении и соединении источников звездой получим:

На основании этих выражений можно сделать вывод о том, что если генератор имеет симметричную систему ЭДС, то его фазные напряжения тоже симметричны, а векторная диаграмма фазных напряжений (рис. 23а) не отличается от векторной диаграммы ЭДС генератора.

На основании уравнений по второму закону Кирхгофа для контуров N1abN1, N1bcN1 и N1caN1 нетрудно получить следующие уравнения, связывающие линейные и фазные напряжения:

Можно построить векторы линейных напряжений Uab, Ubc и Uca.

Из векторной диаграммы (рис. 23а) следует, что при соединении источника звездой линейные напряжения равны и сдвинуты по фазе относительно друг друга на угол. Векторы линейных напряжений изображают чаще соединяющими векторы соответствующих фазных направлений, как показано на рисунке 23б. Из векторной диаграммы (рис. 23б) следует, что

Рис. 24. Векторная диаграмма фазных и линейных напряжений при соединении источника треугольником

Такое же соотношение существует между любыми другими линейными и фазными напряжениями. Поэтому можно написать, что вообще при соединении источника звездой

Линейные напряжения равны соответствующим фазным напряжениям:

Можно написать, что при соединении источника треугольником вообще U′л = U′ф

Векторная диаграмма фазных и линейных напряжений при соединении источника треугольником приведена на рисунке 24.

21. СОЕДИНЕНИЯ ПРИЕМНИКОВ ЗВЕЗДОЙ

Из рисунке 25 видно, что при соединении звездой фазные напряжения приемника Ua, Ub и Uc не равны линейным напряжениям Uab, Ubc и Uca. Применяя второй закон Кирхгофа и к контурам aNba, bNcb и cNac, можно получить следующие соотношения между линейными и фазными напряжениями:

. Нетрудно построить векторы линейных напряжений (рис. 26).

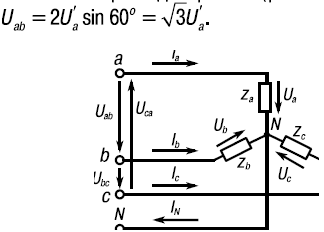

Рис. 25. Схема соединения приемника звездой

Рис. 26. Векторная диаграмма при соединении приемника звездой в случае симметричной нагрузки

Если не учитывать сопротивлений линейных проводов и нейтрального провода, то следует считать комплексные значения линейных и фазных напряжений приемника равными, соответственно, комплексным значениям линейных и фазных напряжений источника. Вследствие указанного равенства векторная диаграмма напряжений приемника не отличается от векторной диаграммы источника при соединении звездой (см. рис. 26). Линейные и фазные напряжения приемника, как и источника, образуют две симметричные системы напряжений. Между линейными и фазными напряжениями приемника существует соотношение

Uл=√3Uф

Это соотношение справедливо при определенных условиях также в случае отсутствия нейтрального провода, т. е. в трехпроводной цепи.

На основании указанного соотношения можно сделать вывод о том, что соединение звездой следует применять в том случае, когда каждая фаза трехфазного приемника или однофазные приемники рассчитаны на напряжение в √3 раз меньшее, чем номинальное линейное напряжение сети.

Из схемы рисунке 25 видно, что при соединении звездой линейные токи равны соответствующим фазным токам: Iд = Iф.

С помощью первого закона Кирхгофа получим следующее соотношение между фазными токами и током нейтрального провода:

Имея векторы фазных токов, нетрудно построить вектор тока нейтрального провода.

Если нейтральный провод отсутствует, то

22. СОЕДИНЕНИЯ ПРИЕМНИКОВ ТРЕУГОЛЬНИКОМ

Как видно из схемы, каждая фаза приемника при соединении треугольником подключена к двум линейным проводам. Поэтому независимо от значения и характера сопротивлений приемника каждое фазное напряжение равно соответствующему линейному напряжению: Uф = Uл.

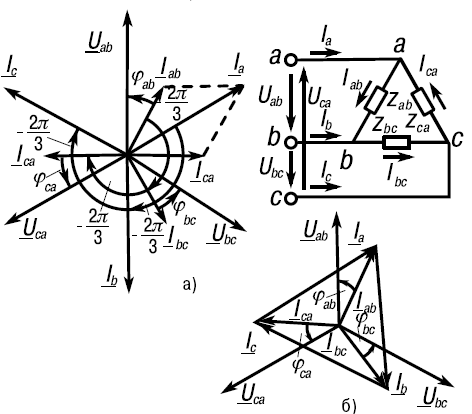

Рис. 27. Соединение фаз приемника треугольником и векторные диаграммы в случае симметричной нагрузки

Если не учитывать сопротивлений проводов сети, то напряжения приемника следует считать равными линейным напряжениям источника.

На основании схемы и последнего выражения можно сделать вывод о том, что соединение треугольником следует применять тогда, когда каждая фаза трехфазного приемника или однофазные приемники рассчитаны на напряжение, равное номинальному линейному напряжению сети. Фазные токи Iab, Ibc и Ica в общем случае не равны линейным токам Ia, Ib и Ic. Применяя первый закон Кирхгофа к узловым точкам a, b, c, можно получить следующие соотношения между линейными и фазными точками:

Используя указанные соотношения и имея векторы фазных токов, нетрудно построить векторы линейных токов.

При симметричной нагрузке в отношении любой фазы справедливы все формулы, полученные ранее для однофазных цепей, например:

При симметричной нагрузке:

При несимметричной нагрузке:

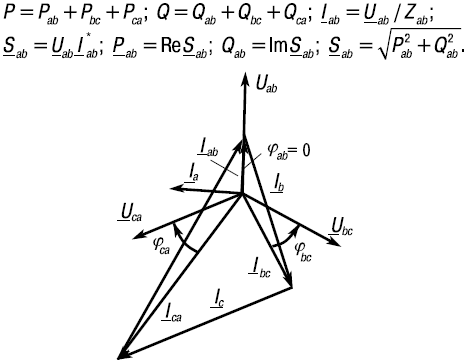

Рис. 28. Соединение фаз приемника треугольником

23. УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ МАГНИТНЫХ УСТРОЙСТВ

Магнитный усилитель (МУ) состоит из двух ферромагнитных магнитопроводов, на каждом из которых расположены рабочая обмотка ОР и обмотка управления ОУ. Для уменьшения потерь мощности магнитопроводы изготовляют из отдельных стальных листов. В некоторых случаях применяют ферритовые магнитопроводы. Рабочие обмотки соединяют, как показано на рисунке, параллельно либо последовательно и подключают к источнику переменного тока.

В цепь рабочих обмоток включен приемник электрической энергии rn. Обмотки управления соединены последовательно и получают питание от источника постоянного тока. Существенным является то, что обмотки управления включены встречно. Это дает возможность значительно уменьшить переменную составляющую тока в цепи управления, возникающую из-за магнитной связи между обмотками. Часто вместо двух обмоток управления МУ снабжается одной. Чтобы уменьшить переменную составляющую тока в цепи управления, обмотка должна охватывать в этом случае сразу два стержня магнитопроводов.

Цепь обмоток управления является входной цепью МУ, цепь рабочих обмоток – его выходной цепью.

Магнитный усилитель, изображенный на рисунке 29а, называется усилителем с выходом на переменном токе. Если приемник рассчитан на питание постоянным током, то его включают в цепь рабочих обмоток через выпрямительный мост (рис. 29б).

Магнитный усилитель в этом случае называется усилителем с выходом на постоянном токе.

Кроме магнитопроводов прямоугольной формы, МУ имеют магнитопроводы круглой и овальной формы. Вместо двух магнитопроводов некоторые МУ имеют один трехстержневой.

Обычно МУ снабжают несколькими обмотками управления, что дает возможность усиливать одновременно несколько сигналов, а также воздействовать на свойства и характеристику МУ. В зависимости от назначения обмоткам управления присваиваются соответствующие названия (обмотка управления, обмотка обратной связи по току, обмотка смещения и т. д.).

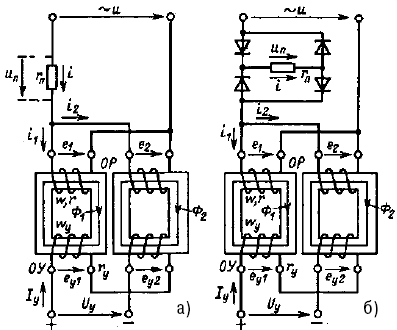

Рис. 29. Схемы МУ с выходом на переменном (а) и постоянном (б) токах

Для выяснения принципа действия МУ рассмотрим зависимость тока i рабочей цепи от степени подмагничивания магнитопроводов постоянным током управления Iу. Будем считать сначала, что потери мощности в магнитопроводе, потоки рассеяния и активные сопротивления рабочих обмоток и потребителя равны нулю. На основании известных соотношений для идеализированной катушки с ферромагнитным магнитопроводом можно утверждать следующее.

Если напряжение источника изменяется по закону u = Um sin (ωt + π / 2), то при сделанных допущениях e1 = e2 = –u = Em sin (ωt + π / 2),

Φ1 = Φm sin ωt + Φ0,

Φ2 = Φm sin ωt – Φ0,

где Φ0 – постоянная составляющая магнитных потоков; при отсутствии подмагничивания постоянным током (Iу = 0) Φ0 = 0.

24. ПОНЯТИЕ О ДВУХТАКТНЫХ И ТРЕХТАКТНЫХ МАГНИТНЫХ УСТРОЙСТВАХ

Существует много вариантов конструктивного исполнения и схем включения МУ. Так, иногда возникает необходимость в том, чтобы изменение направления тока Iу сопровождалось изменением направления тока приемника постоянного тока либо изменением на 180° фазы тока приемника переменного тока. В этих случаях применяют так называемые двухтактные или реверсивные МУ.

Рис. 30. Схема двухтактного МУ

С помощью двухтактного МУ можно получить харакеристику управления, изображенную на рисунке 30.

При этом отрицательное значение тока Icp при Iу < 0 означает изменение на 180° фазы тока приемника в случае МУ с выходом на переменном токе (рис. 30) и изменение направления тока приемника в случае МУ с выходом на постоянном токе.

Двухтактные МУ получают путем соответствующего соединения однотактных усилителей. Одна из схем двухтактных МУ приведена на рисунке 30.

Для повышения коэффициента усиления в цепи двухтактного МУ применена внутренняя обратная связь. Обмотки смещения позволяют получить (при неидентичности характеристик управления однотактных МУ) при Iу = 0 ток приемника Icp = 0. Последнее осуществляется путем воздействия на резистор rсм.

Для регулирования тока, напряжения или мощности трехфазных приемников используются трехфазные МУ либо три однофазных. Трехфазные или однофазные МУ, соединяемые по трехфазным схемам, могут иметь выход также и на постоянном токе.

Каждая фаза трехфазного МУ имеет два магнитопровода, на которых размещены рабочие обмотки. Для улучшения охлаждения рабочая обмотка, расположенная на каждом магнитопроводе, разбита на две секции, размещенные в двух стержнях магнитопровода. Обмотки управления различного назначения охватывают шесть стержней магнитопроводов всех фаз.

25. МАГНИТОЭЛЕКТРИЧЕСКАЯ СИСТЕМА

Принцип действия магнитоэлектрических приборов основан на взаимодействии магнитного поля постоянного магнита и обмотки с током. В воздушном зазоре 1 (рис. 31) между неподвижным стальным цилиндром 2 и полюсными наконечниками NS неподвижного постоянного магнита расположена алюминиевая рамка с обмоткой 3, состоящей из ω витков изолированной проволоки.

Рис. 31. Магнитоэлектрическая система

Рамка жестко соединена с двумя полуосями О и О′, которые своими концами опираются о подшипники. На полуоси О закреплены указательная стрелка 4 и две спиральные пружинки 5 и 5′, через которые к катушке подводится измеряемый ток I, противовесы 6. Полюсные наконечники NS и стальной цилиндр 2 обеспечивают в зазоре 1 равномерное радиальное магнитное поле с индукцией В. В результате взаимодействия магнитного поля с током в проводниках обмотки 3 создается вращающий момент. Рамка с обмоткой при этом поворачивается, и стрелка отклоняется на угол α. Электромагнитная сила F
