Строительные инструменты

Без них невозможно представить выполнение даже самой простой как строительной, так и отделочной операции.

Рулетка

Данный вид измерительного инструмента – это лента из тонкой гибкой стали, заключенная в металлический или пластмассовый корпус. Сматывается лента автоматически при нажатии кнопки (фиксатора). Длина колеблется от 100 до 1000 см. Рулетки большой длины снабжены пластмассовой или стальной ручкой П-образной формы. Деления нанесены через каждый миллиметр. Цифрами отмечены сантиметры и десятки сантиметров. Рулетка используется для измерения прямолинейных величин.

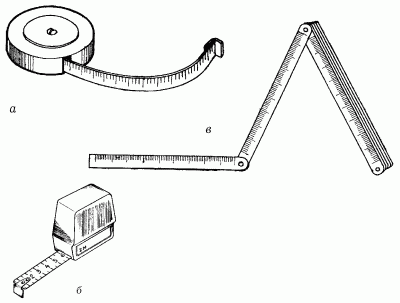

Рис. 1. Контрольно-измерительные инструменты: а, б – виды рулеток; в – складной метр.

Складной метр

Применяется для измерения вертикальной и горизонтальной кладки.

Состоит из десяти отрезков, скрепленных между собой клепками, по 10 см каждый. Метр изготавливается из пластмассы, железа и древесины мягких пород. Для продления срока службы каждое сочленение смазывают машинным маслом.

Переносить складной метр следует в чехле или в специальном футляре. Не рекомендуется носить метр в кармане, так как острыми краями можно испортить одежду и пораниться.

Угольник

Очень прост и удобен в обращении. Но несмотря на простоту, он бывает нескольких видов, каждый из которых имеет особенности и отличия.

Угольник обыкновенный

Предпочтительно, чтобы длина сторон, образующих прямой угол, была не меньше 90–100 см.

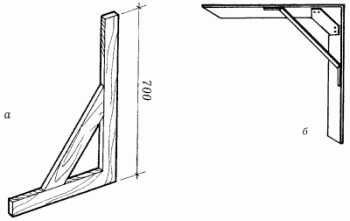

Рис. 2. Контрольно-измерительные инструменты: а – деревянный угольник; б – металлический угольник.

Этот вид угольника можно смастерить и самому.

Изготавливается как из металла, так и дерева, но древесина под воздействием влаги разбухает, а при просушке пленки угольника могут деформироваться.

Ерунок

Представляет собой угольник из двух пластин, одна из которых закреплена на середине другой под углом 45°. Такой угольник удобен также при определении угла 135°.

Малка

Используется для перенесения углов без их точного поградусного уточнения. Такой инструмент состоит из двух деревянных пластин, закрепленных на шарнире.

Угольник-центроискатель

Такой угольник используется при поиске центра у деталей цилиндрической формы. Он состоит из линейки, закрепленной на середине основания равнобедренного треугольника. Угольник укладывается на цилиндрическую поверхность и затем постепенно передвигается к центру, при этом искомая величина является диаметром окружности.

Нутромер

Представляет собой некоторое подобие циркуля, концы которого вывернуты наружу. Такой прибор используется для измерения внутреннего диаметра различных деталей.

Циркуль

Используется для вырисовывания круглых деталей на заготовках, а также при быстром перенесении разметки.

Обычно он изготавливается из металла, но иногда можно встретить и деревянный. Циркуль известен человечеству уже более двух тысяч лет. Первые циркули были достаточно примитивны и состояли из двух ровных палок с заостренными концами, скрепленных между собой деревянным штырем.

В наше время вид циркуля значительно преобразился.

Штангенциркуль

Применяется для измерения величины деталей. Для этого сторона детали помещается между штангой и рамкой, верхний ус будет показывать размер измеряемого расстояния.

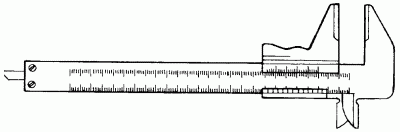

Рис. 3. Штангенциркуль.

Рейсмус

Используется для нанесения на поверхности параллельных стороне бруска линий. Сам рейсмус состоит из двух толстых планок, которые вставлены в большой брусок. На одной из сторон планок имеются острые шпильки – ими и производится разметка.

Скоба

Применяется для нанесения линий при ручной выборке древесины под гнезда и проушины. В основе устройства скобы лежит деревянный брусок, в котором с одной стороны на расстоянии 1/3 всей длины выбрана четверть. Затем на этой четверти на определенном расстоянии вбиваются гвозди, которыми наносится разметка в виде параллельных линий.

Строительный уровень

Применяется для проверки горизонтальных и вертикальных направлений. Он снабжен специальными устройствами в виде немного изогнутых трубок, сделанных из стекла. Внутри трубочек находится спирт. Две линии в самой высокой части трубки указывают вертикальное направление. Расположение пузырька воздуха между линиями второй трубки указывает горизонтальное направление. Длина уровня должна быть 40–80 см.

При покупке инструмента необходимо обращать внимание на то, чтобы он сохранял показания по всем направлениям.

Для этого надо повернуть уровень на 180°, перед этим расположив его на плоскости. После этого нужно внимательно посмотреть на пузырек воздуха: он должен остаться между двумя мерными линиями.

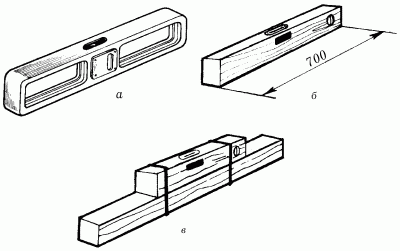

Рис. 4. Виды уровней: а – металлический; б, в – деревянные.

Хранить его, а также переносить следует только в специальном футляре и во время работы стараться не уронить. Уровень – вещь хрупкая и может очень быстро выйти из строя.

Гибкий уровень

Если нет возможности приобрести гибкий уровень промышленного образца, в этом случае его можно заменить гибкой трубкой (как в системе для внутреннего вливания). Она значительно удобнее заводской, так как представляет собой сплошное визирное (смотровое) окошко, и не нужно вымерять количество заливаемой в уровень воды. Длина трубки вычисляется следующим образом: длина облицовываемой поверхности умножается на 1,5.

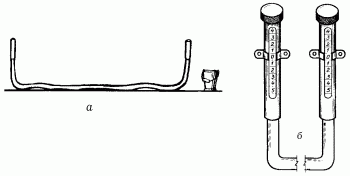

Рис. 5. Гибкий уровень: а – общий вид; б – оформление оконечностей.

Отвес

Отвес служит для проверки вертикальности стен, столбов, простенков и правильности углов кладки.

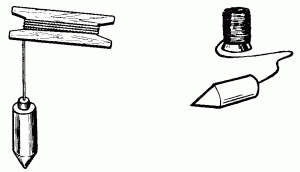

Рис. 6. Виды отвесов.

Он состоит из шнура и цилиндрообразного грузила 15 мм в диаметре, весом 150–200 г. При использовании отвеса нужно проверить, как крепко шнур привязан к грузилу, и только если он прикреплен хорошо, стоит приступать к работе.

Применять отвес нужно следующим образом: подойдя к проверяемому углу на расстояние вытянутой руки, а затем согнув руку в локте, надо размотать отвес, держа конец шнура на уровне глаз. После того как произведены вышеуказанные действия, определяется, соответствует ли угол между полом и нитью отвеса углу между полом и тестируемым объектом.

Отвес хранят в сухом и прохладном месте рядом с другим строительным инвентарем. Но прежде чем положить его на хранение, нужно свернуть шнур так, чтобы он не запутался.

Отволока

Используется при отметке линий на краю заготовки. Представляет собой большой брусок со скосом на одном конце и выступом со вбитым гвоздем. Линии отмечаются на поверхности именно острым концом этого гвоздя.

Причальный шнур

Это крученый шнур толщиной 3 мм, который натягивают при кладке верст между порядовками и маяками. Им пользуются как ориентиром для обеспечения прямолинейности и горизонтальности рядов кладки, а также одинаковой толщины горизонтальных швов. С помощью шнура каменщик определяет, какое положение должен иметь каждый укладываемый кирпич в версте.

Устанавливают и переустанавливают шнур с помощью двойной скобы, которая удерживается на рейке порядовки напряжением шнура-причалки и в результате трения между скобой и порядовкой; шнур крепят к зачалочной части скобы.

Для хранения и переноски рекомендуется пользоваться сумкой в виде контейнера размером 350 х 260 х 100 мм.

Порядовка

Это специальное приспособление, состоящее из уголков, труб или реек с делениями, соответствующими толщине горизонтальных рядов кладки (77 мм для одинарного и 100 мм для утолщенного кирпича), предназначено для закрепления причального шнура и обеспечения четкости вертикальных и горизонтальных швов выкладываемых стен. Порядовки бывают металлические угловые, рассчитанные на один ярус кладки (до 1,8 м), с винтовыми зажимами, и деревянные промежуточные на один этаж (до 3 м), со скобами и клиньями.

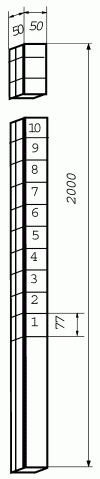

Рис. 7. Инвентарная деревянная порядовка.

Используют порядовку следующим образом: к наружной поверхности стен их устанавливают так, чтобы стороны, на которых размечены ряды кладки, были обращены к каменщику. Порядовку крепят к кладке П-образными стальными держателями. Делают это таким образом.

В горизонтальные швы по ходу кладки через каждые 6–8 рядов по высоте вводят держатели-скобы, располагая их один над другим. Скобы должны войти в стену своими концами и поперечной планкой.

Уложив над вторым держателем один-два ряда кирпичей, в скобы вставляют порядовку и закрепляют деревянными клиньями.

Порядовку снимают, находясь на подмостках, вместе с держателями, не вынимая клиньев. Для этого ее осторожно раскачивают в плоскости, перпендикулярной к поверхности стены. Держатели, преодолевая сопротивление раствора, выходят из горизонтальных швов кладки, и порядовку поднимают вместе с ними.

Ручные инструменты предназначены для выполнения работ с приложением собственной силы. Большинство из них с легкостью можно заменить механическими аналогами, которые приводятся в действие силой тока. Но даже несмотря на то, что уровень технологического развития достиг значительных высот, некоторые ручные инструменты до сих пор остаются незаменимыми.

Появился ручной инструмент 50 тысяч лет назад, когда первобытный человек только начал думать о том, как бы облегчить свое существование. И первое, о чем он подумал, было следующее: если взять в руку камень, то можно увеличить силу удара руки. Так возник первый, древнейший вид ударного инструмента.

Человек заметил, что при падении с высоты или при сильном ударе по камню он раскалывается с образованием камней другой формы, имеющих острые кромки. Из получившихся кусков был выбран тот, который лучше всех ложился в руку и имел удобно расположенную режущую кромку. Это было ручное рубило. Так возник второй вид инструмента – режущий.

Технология родилась именно в этом процессе. Применение рубила показало, что для успешной работы нужно искать достаточно твердые камни для его изготовления. Режущая кромка у мягких камней быстро затуплялась, что заставляло тратить время на изготовление другого рубила.

Материаловедение возникло из опыта сравнительной оценки различного вида камней для создания рубил с режущими кромками высокой стойкости и подборе соответствующего вида камня.

Опыт применения данного инструмента показал, что его режущие свойства обеспечиваются тем, что кромка имеет острую форму (клин). Открытие клина и его режущих свойств было одним из великих открытий первобытного человека. Оно стоит в одном ряду с открытием огня и умением добывать его.

Кирка

Применяется для разрыхления твердого грунта, раскерновки твердого балласта, грунта и льда. Однако также для этого используют киркомотыгу. Мотыга имеет сечение в оба конца, как молоток, а кирка сделана кривым заступом, «костылем» или с «клювом» в одну сторону.

Вес кирки – 3,4 кг. Изготавливается из стали марки Ст. 45. Ее рабочие концы закалены до твердости 35–40 Rс.

Лопата

При устройстве фундамента или выравнивании почвы перед началом строительства используются определенные виды лопат.

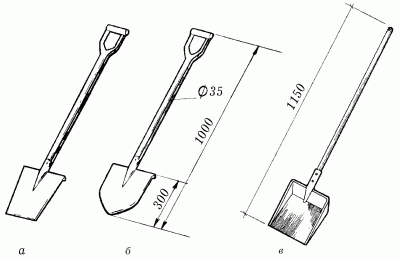

Рис. 8. Виды строительных лопат: а – лопата с прямой режущей частью; б – лопата с остроконечной нижней частью; в – растворная лопата.

Лопата с прямой режущей частью

Применяется во время работы, связанной со снятием мягкого грунта и выравниванием почвы. Рекомендуется выбирать ее с учетом собственных сил и возможностей. Самый оптимальный размер режущей части (ножа) – 30 х 28 см.

Лопата остроконечная

Незаменима, когда надо снять такой грунт, как гравий. Но советуем обратить внимание на то, что она не предназначена для выравнивания поверхностей.

Этот вид лопаты применяется при копании траншей под фундамент небольшого строения, например садового домика.

Подбирать лопату следует в соответствии со своим ростом, а работать – только в перчатках.

Заступ с остроконечной режущей частью

Используется для перемешивания и смягчения различных растворов, применяемых во время строительства.

Длина ножа составляет около 30 см, а ширина – 25 см. Оптимальный размер черенка должен быть чуть больше 1,35 см в диаметре. Черенок может быть изготовлен как из дерева, так и из пластика.

Делаем фундамент

Фундамент – это подземные несущие конструкции, предназначенные для передачи и распределения нагрузки от здания на грунт.

Верхнюю плоскость фундамента, на которую опираются стены, колонны, лестничные клетки и другие элементы здания, называют обрезом, а плоскость, благодаря которой фундамент опирается на грунт, – подошвой фундамента. Расстояние от подошвы до обреза фундамента называется высотой фундамента. Иногда стены фундамента образуют подвал здания. К фундаментам предъявляют определенные требования: прочность, стойкость к воздействию воды и холода, простота изготовления, экономичность.

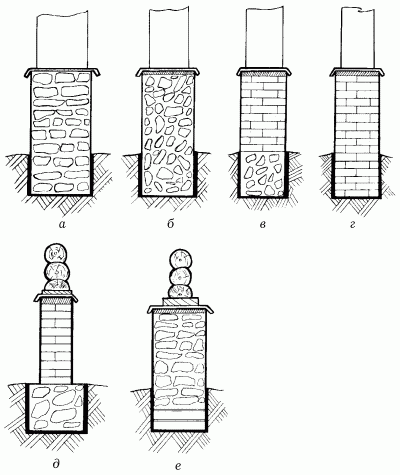

Рис. 9. Фундаменты, сделанные из различных материалов: а – бутовый; б – бутобетонный; в – кирпичный с бутобетоном; г – кирпичный; д – кирпичный с бутом; е – бутовый на песчаной подушке.

По конструкции фундаменты бывают:

– ленточные – под стены или ряд столбов;

– столбчатые – под стены и отдельные колонны;

– сплошные – в виде железобетонной плиты под все здания;

– свайные – состоящие из отдельных свай, объединенных вверху бетонной или железобетонной плитой-ростверком, под здания повышенной этажности при слабом грунте.

В качестве материала применяют преимущественно бетон или железобетон, бутовый камень, бутобетон.

Фундаменты обычно делают ступенчатыми. Подошва фундамента наружных стен в связанных грунтах, например в глине, должна располагаться не выше уровня промерзания, а в песчаных грунтах она может быть расположена и выше уровня, но не меньше чем на глубине 1 м от поверхности земли. Глубина закладки фундамента под внутренние стены отапливаемых зданий не зависит от глубины промерзания грунта, но не может быть менее 30 см.

Инструменты, используемые при строительстве и штукатурных работах

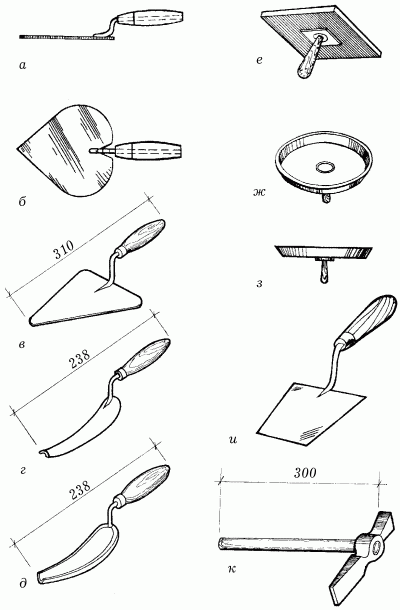

Рис. 10. Инструменты для кладки кирпича и оштукатуривания: а, б – мастерок штукатурный; в – мастерок строительный; г, д – расшивки; е – сокол для густого раствора; ж, з – сокол для жидкого раствора; и – кельма; к – молоток-кирочка.
