h. На оптическом прицеле не должно быть грязи, пыли, влаги, не должно быть утерянных или поврежденных линз.

Обслуживание, чистка и смазка винтовки

Обслуживание – это любые действия, предпринимаемые для поддержания системы снайперского оружия М24 в работоспособном состоянии. Оно включает в себя осмотр, ремонт, чистку и смазку винтовки. Осмотр позволяет выявить необходимость ремонта, чистки и смазки. Он также позволяет выявить любые повреждения или дефекты. При хранении в гарнизоне или нерегулярном использовании, система М24 должна осматриваться для выявления грязи, влаги или признаков коррозии, и соответствующим образом чиститься. Система М24, которая находится в использовании, осмотра не требует, поскольку сам факт ее использования свидетельствует о том, что она требует регулярной чистки и смазки.

Обслуживание винтовки M24. Для обслуживания, чистки и смазки винтовки необходимы следующие материалы:

(1) Неразборной стальной шомпол длиной 91 см с пластиковым покрытием с зазубринами на конце.

(2) Ершики с бронзовой щетиной для чистки ствола (диаметром 7,62 и 11,45 мм).

(3) Лоскуты ткани для чистки (большого и маленького размеров).

(4) Очиститель нагара.

(5) Очиститель омеднения.

(6) Жидкость для защиты от ржавчины.

(7) Очиститель и смазка для консервации (CLP).

(8) Ружейная смазка.

(9) Дульная накладка (длинная).

(10) Набор ершиков для шомпола.

(11) Протирки для чистки каналов и пазов.

(12) Медицинская пипетка.

(13) Кисточка для бритья.

(14) Пистолетный шомпол.

(15) Ветошь.

(16) Щеточка из натуральной щетины.

(17) Салфетка для очистки линз.

(18) Жидкость для очистки линз (денатурированный или изопропиловый спирт).

b.      Разборка винтовки M24. Разборка винтовки должна производиться только в случае необходимости, а не для ежедневного обслуживания. Причиной разборки может являться необходимость удаления предметов, попавших между ложей и стволом винтовки. При разборке винтовки необходимо:

Направить ствол винтовки в безопасную сторону;

Поставить предохранитель в положение «S»;

Извлечь затвор;

Ослабить гайки крепления хомутов кронштейна прицела и снять прицел;

Извлечь винты крепления ударно-спускового механизма;

Отделить ствол со ствольной коробкой от ложи;

Порядок дальнейшей разборки винтовки приведен в руководстве TM 9-1005306-10.

c.      Чистка винтовки M24. Система снайперского оружия М24 должна всегда чиститься

перед стрельбой и после стрельбы.

(1)      Система снайперского оружия должна всегда чиститься перед стрельбой. Стрельба из оружия с грязным стволом или патронником увеличит и ускорит развитие любых коррозионных процессов. Масло, оставшееся в стволе или патроннике, приведет к изменению давления, и к снижению точности первого выстрела. Вычистите и высушите ствол и патронник винтовки перед выходом на задание, и примите все меры, чтобы сохранить винтовку чистой и сухой при выдвижении в район цели. Стрельба из винтовки с маслом или влагой в стволе приведет к появлению дыма, который может демаскировать огневую позицию.

(2) Система снайперского оружия должна чиститься после стрельбы, поскольку в процессе стрельбы возникают продукты сгорания капсюля и порохового заряда, нагар, и загрязнение продуктами металлического трения. Хотя боеприпасы имеют устойчивый к коррозии капсюль, который облегчает чистку, его остатки, если их не удалить из ствола, могут вызывать ржавчину. В процессе стрельбы образуются два основных вида загрязнения, требующих для своего удаления различных очистителей – нагар и омеднение. Оружие необходимо чистить в пределах разумного периода времени после стрельбы. Чтобы чистить оружие между выстрелами, руководствуйтесь здравым смыслом. Повторный выстрел не повредит оружию, если оно было должным образом вычищено перед производством первого выстрела.

(3) Положите винтовку ремнем вниз на стол или другую плоскую поверхность, направив ствол от себя. Убедитесь в том, что ствол или прицел не касаются поверхности. Для удержания винтовки идеально подходит специальная опора для чистки.

(4) Ствол всегда чистится от патронника к дулу, которое удерживается ниже патронника, чтобы воспрепятствовать стеканию очистителя в ствольную коробку и ударно-спусковой механизм. Будьте осторожны, чтобы не допустить попадания любой жидкости между ложей и ствольной коробкой. Если жидкость собирается между ними, ствольная коробка будет скользить по алюминиевой шине ложи всякий раз при отдаче винтовки, снижая, таким образом, точность и увеличивая износ и задиры на ствольной коробке и шине.

(5) Для центрирования шомпола по каналу ствола во время чистки всегда используйте дульную накладку.

(6) Чтобы очистить ствол от продуктов сгорания пороха и начать растворяющее действие на омедненные участки, протолкните через ствол несколько лоскутов ткани, пропитанных очистителем нагара.

(7) Чтобы не загрязнить очиститель нагара (регулярно взбалтывайте масленку для перемешивания составных частей очистителя), с помощью пипетки смочите им ершик с бронзовой щетиной (НИКОГДА НЕ ИСПОЛЬЗУЙТЕ ЕРШИКИ СО СТАЛЬНОЙ ЩЕТИНОЙ – ОНИ ОЦАРАПАЮТ СТВОЛ). Протяните ершик через ствол как минимум 20 раз. Убедитесь в том, что ершик полностью проходит через ствол и выходит наружу, прежде чем изменить направление его движения; в противном случае, щетина сломается.

(8) Для чистки патронника используйте пистолетный шомпол и бронзовый ершик диаметром 11,45 мм, обернутый лоскутом ткани, повернув его 8-10 раз. НЕ ЧИСТИТЕ патронник возвратно-поступательными движениями.

(9) Протолкните через ствол несколько лоскутов ткани, пропитанных очистителем нагара, чтобы удалить ослабленные продукты сгорания.

(10) Ершик и лоскуты ткани с очистителем нагара используются до тех пор, пока на них не будет оставаться никаких следов нагара черного/серого цвета, и они будут сохранять свой естественный цвет. Это означает, что нагар удален и осталось только омеднение. С помощью нескольких чистых лоскутов удалите из ствола остатки очистителя нагара. Это важно, поскольку разные очистители никогда не должны смешиваться в стволе между собой.

(11) Протолкните через ствол несколько лоскутов ткани, пропитанных очистителем омеднения, используя возвратно-поступательные движения, дав возможность очистителю воздействовать на медь. Дайте ему поработать 10-15 минут

Никогда не оставляйте очиститель омеднения в стволе дольше, чем на 30 минут.

(12) Ожидая, пока очиститель растворяет следы омеднения, вычистите с помощью зубной щетки, смоченной в очистителе нагара, затвор, и вытрите насухо чистой тканью оставшиеся узлы винтовки.

(13) Протолкните через ствол несколько лоскутов ткани, пропитанных очистителем омеднения. В начале лоскуты будут иметь синий цвет, указывая на количество меди, удаленное из ствола. Продолжайте процесс до тех пор, пока лоскуты не будут иметь никаких следов голубого или зеленого цвета. Если лоскуты после нескольких проходов продолжают выходить со следами синего цвета, для увеличения очищающего действия используйте бронзовый ершик, также смоченный в очистителе омеднения. Не забудьте после чистки промыть ершик горячей водой (предпочтительно использовать быстрый очиститель/растворитель), поскольку очиститель омеднения также отрицательно воздействует и на его щетину.

(14) Когда ствол очищен, высушите его, протолкнув несколько плотно вставленных лоскутов ткани. Кроме того, с помощью пистолетного шомпола и бронзового ершика диаметром 11,45 мм с обернутым лоскутом ткани высушите патронник.

(15) Если винтовка чистится перед постановкой на хранение на любой период времени, протяните через ствол и ствольную коробку лоскут, пропитанный жидкостью для защиты от ржавчины (но не смазкой для консервации). Стволы из нержавеющей стали также подвержены коррозии. Не забывайте перед стрельбой удалять остатки жидкости сухой тканью, протягивая ее через ствол и ствольную коробку.

(16) Для предотвращения потертостей металлических поверхностей, нанесите небольшое количество ружейной смазки на заднюю часть боевых упоров затвора.

(17) Для защиты оружия при хранении, вытрите его внешнюю поверхность (если оно не покрыто маскировочной краской) куском ткани, пропитанным смазкой для консервации.

d. Обкатка ствола. Для увеличения ресурса ствола, повышения кучности, и сокращения объема чистки, должен использоваться следующий порядок обкатки ствола. Обкатку лучше всего производить, когда винтовка новая или недавно переставленная. Обкатка заключается в полировке поверхности ствола под действием высокой температуры и давления. Она проводится только подготовленным личным составом. Ствол должен быть вычищен как от нагара, так и от омеднения. Затем он высушивается и из него производится один выстрел. После этого ствол снова чистится с использованием очистителя нагара, а затем очистителя омеднения. После чистки производится второй одиночный выстрел. Весь процесс повторяется для 10 выстрелов. После 10-го выстрела, винтовка проверяется путем отстрела пяти групп по три выстрела (всего 15 выстрелов), с полной чисткой ствола между группами. После этого ствол становится обкатанным, он обеспечит превосходную кучность, и будет иметь более долгий срок службы. Кроме того, ствол будет легче чистить, поскольку его поверхность будет более гладкой. Чтобы увеличить срок службы ствола, повторную чистку необходимо проводить не менее чем через каждые 50 выстрелов.

e. Хранение и сбережение. При хранении винтовки М24 (рис. 2-13), используется следующий порядок:

Очистите оружие, закройте затвор и спустите курок;

Откройте защитные крышки оптического прицела, чтобы предотвратить конденсацию влаги;

Подвесьте оружие вверх прикладом за заднюю антабку;

Сложите все остальные принадлежности в коробки и в футляры; В небоевой обстановке носите оружие в чехле;

Во время маршей постоянно оберегайте оружие.

Рис. 2-13. Обслуживание частей и механизмов перед использованием или хранением.

ПРИМЕЧАНИЕ: Перед стрельбой пропустите через ствол шомпол с ершиком с мягкой щетиной. Это обеспечит точность первого выстрела и снизит демаскирующие эффекты.

f. Холодный климат. Если температура опускается ниже нуля, систему снайперского оружия необходимо очистить от влаги и густого масла, поскольку они замерзнут, вызвав примерзание или затрудненную работу рабочих частей. Система снайперского оружия должна храниться в помещении, имеющем такую же температуру, как и снаружи. Если винтовка попадает в теплое помещение, на ней конденсируется влага, требуя полную чистку и сушку перед выносом на холод, иначе конденсация приведет к появлению льда на открытых металлических частях и оптике. Ударник затвора необходимо разобрать и тщательно прочистить растворителем. Затем его необходимо смазать смазкой для консервации (CLP), поскольку ружейная смазка может застыть и замедлить скорость ударника.

g. Морской климат. Морская вода и морской климат оказывают быстрое и разрушительное коррозионное воздействие на металлические части системы снайперского оружия. Во время использования, она должна осматриваться и чиститься как можно чаще, даже если это означает только смазку винтовки. Винтовка, включая ствол, всегда должна быть хорошо смазана, кроме моментов непосредственного использования. Перед стрельбой всегда, если это возможно, протягивайте через ствол лоскут сухой ткани.

h. Джунгли (высокая влажность). В условиях высокой температуры и влажности, храните оружие смазанным и в жестком футляре, если оно не используется. При всякой возможности защищайте винтовку от дождя и влажности. Боеприпасы должны быть всегда чистыми и сухими. Чистка винтовки, ее ствола и патронника должна производиться ежедневно. Если прицел не используется, он должен быть закрыт защитными крышками. Если внутрь прицела попала влага или развивается грибок, удалите их. Ежедневно чистите и высушивайте ложу и приклад. При всякой возможности просушивайте на солнце футляр для переноски винтовки.

i. Пустыни. Система снайперского оружия должна быть сухой и свободной от консервационной и ружейной смазки, за исключением задней части боевых упоров затвора. Не допускайте попадание на винтовку песка, храня ее в чехле или футляре, если она не используется. Защитите ее, обернув вокруг кусок ткани. Поместите ткань между ложей и стволом, затем оберните ее сверху прицела, потом пропустите ее под винтовкой (поверх магазина) и закрепите. В этом случае винтовку можно быстро привести в готовность, но все важные части будут защищены. Если обстановка позволяет, в пустыне лучше всего использовать закрывающийся жесткий футляр. Не допускайте попадания на прицел прямых солнечных лучей. Держите боеприпасы чистыми, и также не допускайте попадания на них прямых солнечных лучей. Для удаления песка из затвора и ствольной коробки используйте зубную щетку. Чистите ствол и патронник ежедневно. Защитите дуло и ствольную коробку от песка, переносимого ветром, закрыв их чистой тканью. Чтобы защитить свободно вывешенный ствол винтовки, возьмите полосу ткани длиной 20-22 см и завяжите на ее каждом конце по узлу. Перед выходом на задание, протяните лоскут ткани между стволом и ложей до ствольной коровки и оставьте его там. Находясь на позиции, выньте его обратно по направлению к стволу, удалив весь мусор и песок.

Разборка винтовки

Периодически винтовку необходимо разбирать, однако это должно производиться только в случае абсолютной необходимости, а не для ежедневного обслуживания. Причиной разборки может являться необходимость удаления предметов, попавших между ложей и стволом винтовки. При разборке винтовки необходимо:

a. Направить ствол винтовки в безопасную сторону.

b. Поставить предохранитель в положение «S».

c. Извлечь затвор.

d. С помощью комбинированного ключа на 1/2 дюйма, ослабить переднюю и заднюю

гайки крепления хомутов кронштейна прицела (рис. 2-14) и снять прицел.

Рис. 2-14. Гайки крепления хомутов кронштейна прицела.

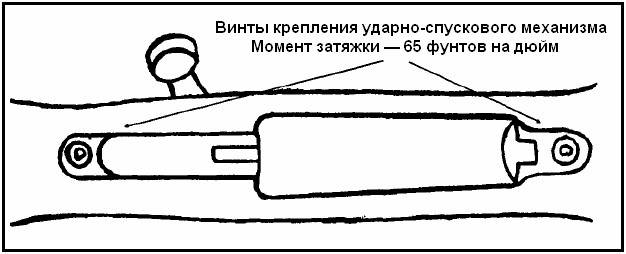

e. Ослабить передний и задний винты крепления ударно-спускового механизма (рис. 2-

Винты крепления ударно-спускового механизма.

f. Отделить ствол в сборе со ствольной коробкой и УСМ от ложи (рис. 2-16).

g. Сборка винтовки производится в обратном порядке.

ВНИМАНИЕ!

НЕ КАСАЙТЕСЬ СПУСКОВОГО КРЮЧКА КРОМЕ КАК ПРИ СТРЕЛЬБЕ, УБЕДИТЕСЬ В ТОМ, ЧТО ВИНТОВКА РАЗРЯЖЕНА ПУТЕМ ОСМОТРА МАГАЗИННОЙ КОРОБКИ И ПАТРОННИКА, ИСПОЛЬЗУЙТЕ ТОЛЬКО РАЗРЕШЕННЫЕ БОЕПРИПАСЫ И ПРОВЕРЯЙТЕ ИХ СОСТОЯНИЕ ПЕРЕД ЗАРЯЖАНИЕМ ВИНТОВКИ.

Рис. 2-16. Разборка винтовки М24.

Заряжание и разряжание винтовки

Перед заряжанием винтовки снайпер должен убедиться в том, что предохранитель стоит в положении «S», затвор закрыт. Перед разряжением предохранитель должен стоять в положении «S», затвор открыт.

Заряжание. Винтовка M24 имеет внутренний магазин на пять патронов. Для заряжания винтовки необходимо:

(1) Направить ствол винтовки в безопасное направление.

(2) Поставить предохранитель в положение «S».

(3) Поднять рукоятку затвора и отвести затвор назад до упора.

(4) Через экстракционное окно ствольной коробки вставить в магазинную коробку по одному пять 7,62-мм патронов, убедившись в том, что они расположены ровно, пулями к патроннику.

(5) Для правильной работы винтовки необходимо, чтобы все патроны были помещены вплотную к задней части магазинной коробки.

(6) Прижать пальцем патроны в магазинной коробке вниз до упора. Медленно задвинуть затвор вперед поверх верхнего патрона.

(7) Повернуть рукоятку затвора вниз. Винтовка заряжена.

(8) Чтобы вставить патрон в патронник, необходимо поднять рукоятку затвора и отвести затвор назад до упора.

(9) Задвинуть затвор вперед. Затвор извлекает патрон из магазинной коробки и вставляет его в патронник.

(10) Полностью повернуть рукоятку затвора вниз.

(11) Для производства выстрела перевести предохранитель в положение «F» и нажать на спусковой крючок.

Внимание!

Убедитесь в том, что в магазине и в патроннике не осталось патронов.

b. Разряжение. Для разряжения винтовки М24 необходимо:

(1) Направить ствол винтовки в безопасное направление.

(2) Поставить предохранитель в положение «S».

(3) Поднять рукоятку затвора.

(4) Положить одну руку на экстракционное окно. Второй рукой медленно отвести затвор назад.

(5) Извлечь патрон из винтовки.

(6) Положить руку под крышку магазинной коробки.

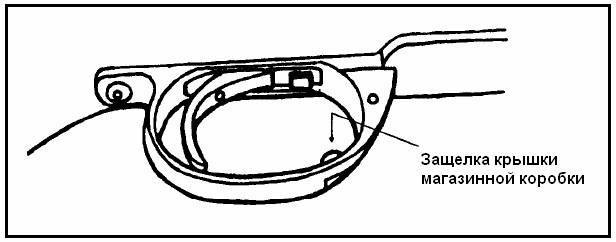

(7) Нажать на защелку крышки магазинной коробки, чтобы ее освободить (рис. 217). Извлечь из магазина подающий механизм с пружиной.

Рис 2-17 Защелка крышки магазинной коробки.

(8) Извлечь из винтовки оставшиеся патроны.

(9) Вставить подающий механизм обратно в магазинную коробку, закрыть крышку.

Хранение

Винтовку M24 необходимо хранить следующим образом:

a. Повесить ее прикладом вверх за заднюю антабку ремня.

b. Закрыть затвор и спустить курок.

c. Открыть крышки прицела во избежание конденсации влаги.

d. Сложить остальные принадлежности в коробки и футляры.

e. Обеспечить сохранность винтовки во время любых передвижений (см. главу 4).

Глава 7. Прицельные приспособления снайпера

Снайпер имеет два вида прицельных приспособлений: оптический прицел М3А и механические прицельные приспособления. Прицел М3А позволяет снайперу видеть прицельную сетку и изображение цели с одинаковой четкостью. Он может быть легко снят и установлен на винтовке с погрешностью в пристрелке не более 1/2 угловой минуты. Тем не менее, прицел должен быть постоянно установлен на винтовке. Механические прицельные приспособления используются только в качестве запасных и могут быть легко установлены на винтовке.

Оптический прицел МЗА

Оптический прицел M3A – это оптический прибор, позволяющий снайперу расширить свои возможности по наблюдению за целями в большинстве боевых ситуаций. Прицел М3А формирует увеличенное изображение цели (в зависимости от кратности прибора), относительно ее истинных размеров на той же дальности при наблюдении без прицела. Прицел М3А помогает снайперу четко распознавать цели. Увеличение возможностей по наблюдению также способствует успешному поражению целей.

Примечание: Регулировочные маховики находятся под защитными крышками.

a. Регулировки прицела M3A. На прицеле М3А снайпер проводит следующие регулировки.

(1) Регулировка фокуса. Маховичок регулировки фокуса (рис. 2-18) расположен с левой стороны корпуса прицела. Маховичок имеет два предельных положения, промаркированных знаком бесконечности и одной крупной точкой. Маховичок регулировки фокуса позволяет устанавливать изображение цели в фокусе прицела. Если цель расположена близко, маховичок устанавливается в положение вблизи крупной точки.

Рис. 2-18. Маловички установки прицела, регулировки фокуса и внесения боковых поправок.

Примечание: Угловая минута – это мера измерения угловых величин.

(2) Установка прицела. Маховичок установки прицела (рис. 2-18) расположен сверху корпуса прицела. На нем нанесена откалиброванная шкала, имеющая диапазон с 1 до 10. Эти деления представляют собой поправки на превышение траектории, необходимые для внесения в прицел при стрельбе на различные дальности: 1 = 100 метрам, 3 = 300 метрам, 7 = 700 метрам и т.д. Каждый щелчок моховика установки прицела соответствует 1 МОА.
