Топографическая анатомия и оперативная хирургия для стоматологов

Топографическая анатомия – наука о пространственном положении и взаимоотношениях органов в различных областях тела человека.

В зависимости от целевой направленности выделяют:

• прикладную анатомию, изучающую пространственное взаимоотношение органов тела человека применительно к различным видам деятельности человека (искусству, космонавтике, ремеслам);

• клиническую анатомию, целью которой является установление координат органов для выполнения лечебных действий.

Составной частью клинической анатомии является хирургическая анатомия, к задачам которой относятся выявление четких представлений о взаимоотношении органов в трехмерной системе координат, необходимых для выполнения оперативных вмешательств.

Основным в топографической анатомии является региональный подход, заключающийся в выделении областей преимущественно прямоугольной формы с характерными пространственными взаимоотношениями органов.

Для отграничения областей используют линии, проводимые по костным ориентирам.

Наибольший интерес для хирургической стоматологии и челюстно-лицевой хирургии представляют следующие области лица и переднего отдела шеи (рис. 1).

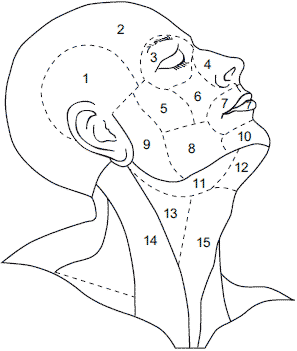

Рис. 1. Области головы и переднего отдела шеи, наиболее важные для хирургической стоматологии и челюстно-лицевой хирургии. 1 – височная область, 2 – передний отдел лобно-теменно-затылочной области, 3 – область глазницы, 4 – область носа, 5 – скуловая область, 6 – подглазничная область, 7 – область рта, 8 – щечная область, 9 – околоушно-жевательная область, 10 – подбородочная область, 11 – поднижнечелюстная область, 12 – подподбородочная область, 13 – сонный треугольник, 14 – грудино-ключично-сосцевидная область, 15 – лопаточно-трахеальный треугольник (по: Шаргородский А. Г., 1976).

Задачами топографической анатомии являются:

1. Описание рельефа области (рельефная анатомия).

2. Оценка последовательности расположения слоев и их свойств (стратиграфия).

3. Определение координат органа или его части в двухмерном пространстве (планиметрия).

4. Характеристика взаимоотношений органов в трехмерной системе координат (стереометрия).

Характеристика рельефа

Оценка особенности рельефа области имеет важное значение для постановки диагноза, уточнения представлений о динамике развития патологического процесса и результатах лечебного воздействия (рис. 2).

Рис. 2. Изменения рельефа лица в норме при различном состоянии мышц лица (мимических мышц). а – мальчик с собакой (Мурильо, 1650), б – автопортрет (Ван Дейк, 1630).

Особенности рельефа, выявляемые при осмотре, условно подразделяют на две группы.

1. Динамические.

2. Статические.

Динамические особенности, как правило, характеризуют изменения сократительных способностей мышц, их объема (маскообразное лицо при параличе мимических мышц, ригидность жевательной мышцы при воспалительном процессе на соответствующей стороне) – рис. 3а.

Рис. 3. а – маскообразное лицо при параличе мимических мышц (по: Каверина В. В., 1967). б – выраженная припухлость при флегмоне щечной области справа (по: Шаргородский А. Г., 1985).

Статические особенности рельефа обусловлены отеком мягких тканей, образованием гематом, скоплением гноя и т. д. Изменение углублений, ямок, сглаживание борозд, морщин, деформация областей и т. д. определяется процессами, развивающимися не только в поверхностных, но и в глубоких слоях (рис. 3б).

Изменения рельефа можно оценивать качественно и количественно. При этом количественные характеристики можно определять как контактным (с помощью щупа), так и бесконтактным (голографическая интерферометрия) методами (рис. 4).

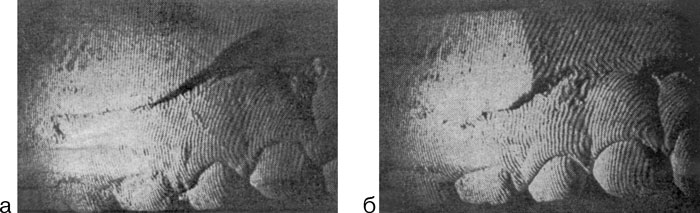

Рис. 4. Топографическая интерферограмма слепков челюстей, полученная до (а) и в процессе (б) ортодонтического лечения (по: Большаков О. П., Ильинская Т. А., Казак В.Ё., 1981).

Стратиграфия

Оценка последовательности расположения и свойств слоев (стратиграфия) является одной из важнейших задач топографической анатомии.

Стратиграфический подход, широко используемый при изучении топографической анатомии, позволяет:

• характеризовать свойства слоев топографо-анатомической области при последовательном учебном препарировании из П-образного лоскута;

• использовать программированный метод изучения топографической анатомии на упрощенных виртуальных моделях;

• планировать оперативно-хирургические действия в пределах каждого из слоев при разъединении тканей, остановке кровотечения и соединении тканей (рис. 5, 6).

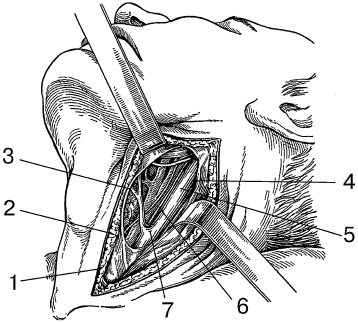

Рис. 5. Слои, определяемые в линейной ране при обнажении наружной сонной артерии:! – кожа; 2 – подкожная жировая клетчатка; 3 – подкожная мышца шеи; 4 – грудино-ключично-сосцевидная мышца; 5 – внутренняя яремная вена; 6 – блуждающий нерв; 7 – наружная сонная артерия (по: Лопухин Ю. М., Молоденков М. Н., 1968).

Рис. 6. Стратиграфическая последовательность действий при выполнении шейной лимфаденэктомии (операции Крайля) лоскутным способом: 1 – направления разрезов кожи перед выкраиванием лоскутов; 2 – рассечение поверхностной фасции и подкожной мышцы шеи над верхним краем ключицы от грудины до трапециевидной мышцы. Обнажение ножек грудино-ключично-сосцевидной мышцы. Выделение клетчатки бокового треугольника шеи. Пересечение ножек грудино-ключично-сосцевидной мышцы (по: Пачес А.И., 1987).

Планиметрическая анатомия

Изучение взаимоотношений слоев и взаимоотношений в двухмерном пространстве возможно:

1. На поперечных распилах областей тела человека (метод «ледяной анатомии», предложенный выдающимся русским хирургом и анатомом Н. И. Пироговым) – рис. 7.

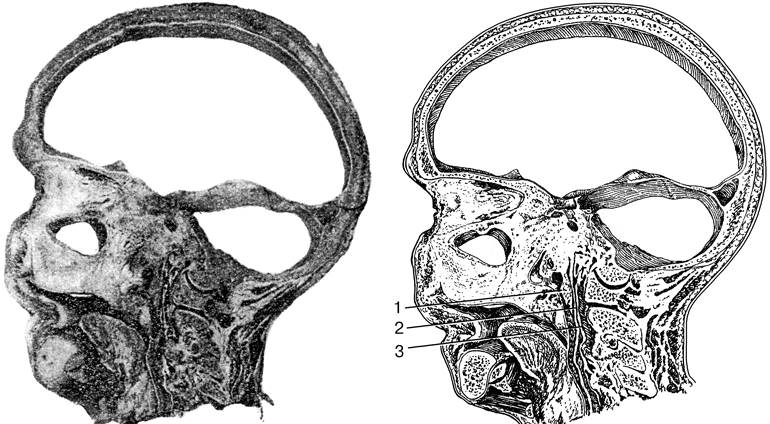

Рис. 7. Сагиттальный распил головы, изготовленный по методу Н. И. Пирогова. а) фотография препарата; б) схема сагиттального распила. 1 – глото-основная фасция; 2 – щечно-глоточная фасция; 3 – предпозвоночная фасция (по: Кованов В. В., Аникина Т. И., 1974).

2. На различных «сечениях» областей тела человека, полученных аппаратными (лучевыми) методами:

• рентгеновским (в частности, томографическим);

• компьютерной томографии;

• ядерно-магнитного резонанса;

• УЗИ-диагностики и т. д.

Оценка положения органа или его части может производиться как качественно, так и количественно (глубина залегания органа по кратчайшему расстоянию от поверхности, расчет координат с использованием осей абсцисс и ординат) – рис. 8.

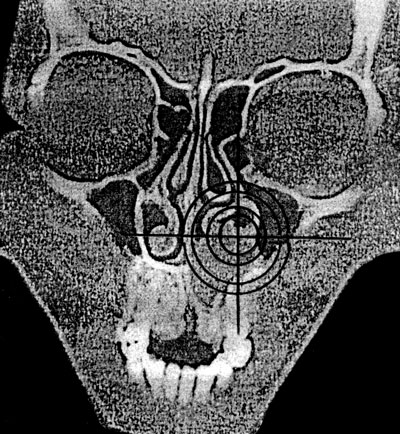

Рис. 8. Определение координат кисты центрального отдела верхней челюсти (срез на уровне премоляров) на компьютерной томограмме (по: Соловьев М. М., Семенов Г. М., Галецкий Д. В., 2004).

Для реализации количественного подхода необходим выбор ориентации плоскости условного сечения и определение точки отсчета. К наиболее простым способам относится определение координат в горизонтальной плоскости с расположением «нулевой» точки в центре тела позвонка.

Последовательное изменение угла обзора, а также компьютерное интегрирование (наложение) полученных изображений позволяет составить целостное представление об особенностях топографии анализируемого объекта.

Стереометрия

Качественную оценку положения органа в трехмерном пространстве производят по следующим критериям:

1. Голотопия – определение положения объекта по отношению к телу человеку как целому.

2. Скелетотопия – использование для описания топографии анатомического объекта в качестве точек отсчета наиболее доступных костных ориентиров.

3. Синтопия – определение положения объекта к соседним анатомическим элементам (сосудам, мышцам, фасциям).

При качественной оценке пространственного положения органа необходимо соблюдение следующих условий:

1. Рассмотрение человека в «стандартном» положении:

• стоящим с сомкнутыми пятками и разведенными стопами;

• руки опущены вдоль туловища и обращены ладонями кпереди.

2. Использование строго заданных направлений для описания координат:

• «сверху вниз» – от головы к пяткам;

• «спереди назад» – от грудины к позвоночнику;

• в сагиттальной плоскости «кнаружи» (латерально), «кнутри» (медиально).

Указанные направления остаются прежними при изменении положения тела человека в пространстве. В частности, при горизонтальном положении человека в стоматологическом кресле или на операционном столе направление «сверху – вниз» соответствует оси, проведенной от головы к пяткам. Для количественной оценки пространственных взаимоотношений применяют методику, сходную с географической системой координат с параллелями и меридианами.

Отдельные области принимают за «эллипсоид вращения», в котором центральную ось образуют перекрещивающиеся сагиттальная и фронтальная плоскости.

• Для головы, шеи и туловища вертикальную ось проводят от макушки до центра промежности.

• Срединная сагиттальная плоскость, проведенная через вертикальную ось, образует начальный («нулевой») меридиан, подобный меридиану Гринвича.

• Аналогичным образом через ось вращения проводят фронтальную плоскость.

Сочетание фронтальной и сагиттальной плоскостей позволяет выделить передние и задние «квадранты», дополненные меридианами, проведенными через каждые 30°.

В пределах каждой области образующаяся геометрическая конструкция дополняется горизонтальной («экваториальной») плоскостью, которую проводят:

• в области головы через нижний край глазницы и наружный слуховой проход;

• в области шеи – на уровне перстневидного хряща (рис. 9).

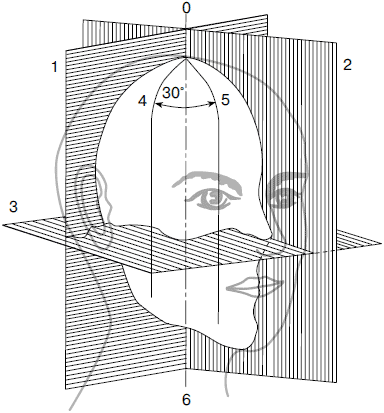

Рис. 9. Система координат, используемая в топографической анатомии (по: Бурых М.П., 1993): 1 – фронтальная плоскость, 2 – сагиттальная плоскость, 3 – горизонтальная плоскость; 4,5 – промежуточные плоскости,6 – центральная ось.

Указанный подход позволяет:

1. Определять координаты (долготу и широту) искомого объекта на поверхности.

2. Измерять глубину залегания по длине перпендикуляров, восстановленных от объекта на расчетные плоскости и поверхность.

3. Применять стереотаксический метод выполнения оперативного вмешательства после количественной оценки координат.

4. Автоматизировать систему оценки координат, важную для применения дистанционных манипуляторов и роботизированных систем выполнения оперативных вмешательств.

Основные направления развития топографической анатомии

Топографическая анатомия является динамично развивающейся областью знаний, совершенствование которой происходит в следующих направлениях:

1. Выявление закономерностей индивидуальной изменчивости на основе генетического подхода и трактовки с клинических позиций.

Такой подход позволяет уточнить понятия: «анатомическая норма», «аномалия» и «порок развития» (рис. 10).

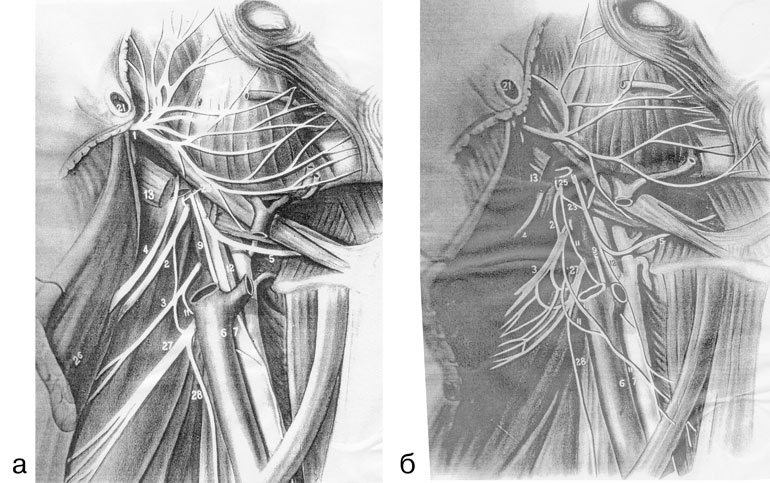

Рис. 10. Крайние формы индивидуальной изменчивости лицевого нерва: а) одна крайняя форма индивидуальной изменчивости, отражающая ранние этапы развития; б) другая крайняя форма индивидуальной изменчивости, отражающая более поздние этапы развития (по: Каверина В. В., 1967).

В соответствии с указанным подходом выделяют следующие понятия:

Норма – варьирующая совокупность морфологических признаков (вариантов), границами которых являются крайние формы индивидуальной изменчивости (рис. 11).

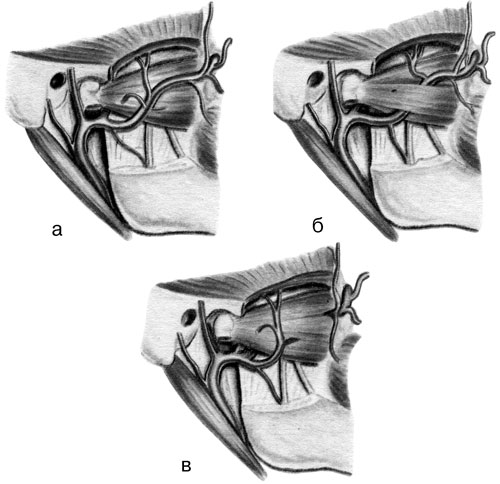

Рис. 11. Варианты взаимоотношений верхнечелюстной артерии с латеральной крыловидной мышцей: a – верхнечелюстная артерия расположена кнаружи от латеральной крыловидной мышцы, б – верхнечелюстная артерия прободает латеральную крыловидную мышцу, в – верхнечелюстная артерия расположена кнутри от латеральной крыловидной мышцы (по: Золотко Ю. Л., 1964).

Аномалия развития – результат нарушенного («извращенного») развития без нарушения функции.

Порок развития – врожденные нарушения анатомического строения и положения органа, которые влекут за собой выраженные в разной степени нарушения функции: расщелина верхней губы – «заячья губа»; расщелина неба – «волчья пасть» – рис. 12.

Рис. 12. Порок развития (расщелина верхней губы) (по: Мухин М. В., 1974).

2. Выявление топографо-анатомических особенностей у живого человека:

• в норме в возрастном аспекте;

• при развитии патологического процесса;

• на микроанатомическом уровне.

3. Проведение топографо-анатомических и клинико-анатомических параллелей с использованием современных аппаратных (лучевых) методов диагностики:

• рентгеновских;

• ультразвуковых;

• компьютерных и т. д.

4. Установление анатомо-антропологических и локально-топографо-анатомических корреляций, важных для совершенствования диагностических и лечебных методов.

5. Детализация топографо-анатомических представлений, важных для выполнения оперативных доступов, выполняемых «открытым» способом, а также с помощью малоинвазивного («закрытого») метода.

6. Расширение представлений о топографо-анатомических аспектах синдромной диагностики.

7. Изучение особенностей изменения топографии органов при поражении их патологическим процессом.

Оперативная хирургия – наука о выполнении хирургических вмешательств, связанных с необходимостью разъединения тканей. Поскольку разъединение тканей неизбежно сопровождается кровотечением, эту дисциплину трактуют еще как знания о «кровавых» оперативных действиях.

Хирургические действия, не связанные с разъединением тканей (например, вправление вывиха нижней челюсти), не входят в компетенцию оперативной хирургии (рис. 13, 14).

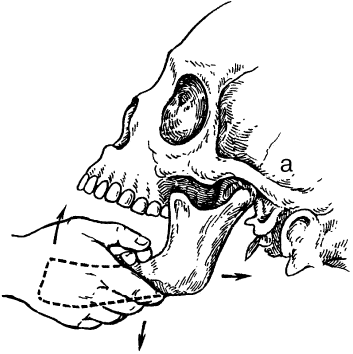

Рис. 13. Вправление вывиха нижней челюсти без разъединения тканей (направление смещения нижней челюсти обозначено стрелками). а – височно-нижнечелюстной сустав.

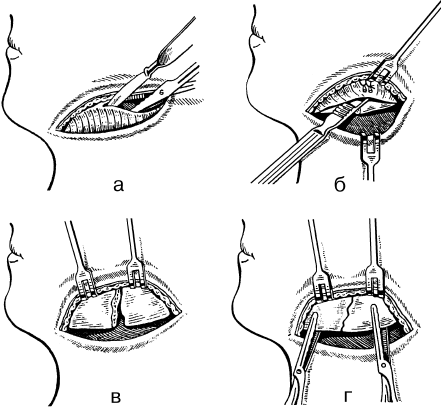

Рис. 14. Репозиция отломков тела нижней челюсти открытым способом после разъединения тканей: а – рассечение волокон подкожной мышцы шеи; б – отслойка надкостницы и собственно жевательной мышцы от наружной поверхности тела нижней челюсти; в – сглаживание концов отломков; г – сопоставление отломков (по: Заусаев В. И., Наумов П. В., Новоселов Р. Д. и др., 1981).

Хирургическая операция

Хирургическая операция – это разъединение тканей больного (пострадавшего), выполняемое с лечебной или диагностической целью. Цель операции – ликвидация патологического очага, удаление пораженного органа или его части с возможной реконструкцией для восстановления функции.

Различают следующие виды хирургических операций.

1. С учетом временного фактора:

• экстренные (неотложные, ургентные) операции, выполняемые немедленно по жизненным показаниям (при угрожающем жизни кровотечении, при асфиксии и т. д.);

• плановые операции, производимые в заранее установленный срок, по детально разработанной схеме после тщательного обследования больного (например, оперативные вмешательства при одонтогенных кистах).

2. С учетом целевой направленности:

• радикальные операции, полностью устраняющие патологический очаг;

• паллиативные операции, устраняющие наиболее беспокоящие больного симптомы заболевания.

3. По предполагаемым результатам:

• операция выбора – лучшая операция на современном этапе развития хирургии для лечения данного заболевания;

• операция необходимости – выполнение сравнительно простого оперативного вмешательства, соответствующего состоянию больного (пострадавшего) и квалификации хирурга.

4. По количеству операционных дней, затрачиваемых на достижение поставленной цели оперативного вмешательства:

• одноэтапная операция, выполняемая в один операционный день;

• двухэтапная операция, выполняемая последовательно в два операционных дня. Причем ко второму этапу операции приступают только после достижения промежуточной цели (улучшения состояния больного, восстановления кровоснабжения тканей, прекращения воспаления и т. д.);

• многоэтапная операция, включающая несколько операционных дней для получения желаемого результата (в частности, к последовательному перемещению стебельчатых лоскутов из одной области в другую прибегают в пластической хирургии).

5. По объему удаляемых тканей:

• стандартное оперативное вмешательство;

• расширенная операция – увеличение объема удаляемых тканей в соответствии с особенностями заболевания одного органа или стадией поражающего его процесса. Например, удаление не только языка при поражении его злокачественным процессом, но и всех шейных лимфатических узлов (операция Крайла – шейная лимфаденэктомия);

• комбинированная операция – выполняемая на нескольких органах, пораженных одним и тем же заболеванием;

• симультанная (сочетанная) операция – производимая на нескольких органах, пораженных разными патологическими процессами.

Элементы операции

Каждая операция может быть представлена в виде совокупности элементарных действий:

1. Рассечения тканей «острым» способом (скальпелем, электроножом и т. д.) или их разволокнения «тупым» способом с помощью зонда, пинцетов.

2. Остановка кровотечения из поврежденных сосудов.

3. Соединение тканей (восстановление непрерывности их структур, нарушенных как в процессе развития патологического процесса, так и проведения операции).

Этапы оперативного вмешательства

Этапами оперативного вмешательства являются:

1. Оперативный доступ.

2. Оперативный прием.

Оперативный доступ – действия по обнажению поврежденного или пораженного патологическим процессом органа.

Оперативный прием – непосредственные манипуляции на объекте оперативного вмешательства с целью удаления патологического очага или реконструкции измененного органа.

Требования, предъявляемые к оперативному доступу, подразделяют на две группы.

1. Качественные требования.

2. Количественные критерии.

Качественные требования, предъявляемые к оперативному доступу

1. Широта доступа, обеспечивающая свободу и комфортность действий хирурга в ране:

• длина разреза должна превышать его глубину приблизительно в два раза;

• разведение краев раны для обеспечения свободы действий хирурга следует производить с помощью крючков.

2. Кратчайшее расстояние до объекта операции:

• разрез должен располагаться в проекции органа;

• доступ должен проходить через наименьшее количество слоев.

3. Соответствие ходу основных сосудов и нервов:

• разрезы нужно проводить параллельно ходу сосудов и нервов;

• по возможности, доступ нужно выполнять в относительно бессосудистой зоне.

4. Удаленность от инфицированных очагов:

• разрез должен располагаться в стороне от гнойного очага.

5. Хорошее кровоснабжение краев раны, обеспечивающее в последующем быстрое ее заживление:

• разрез должен проходить параллельно ходу основных сосудов;

• доступ должен производиться в зонах с максимально выраженной сосудистой сетью;

• необходимо исключить выполнение разрезов в зонах с недостаточным (с хирургической точки зрения) кровоснабжением.

6. Создание предпосылок для хорошего дренирования раны (свободного оттока раневого отделяемого):

• доступ должен располагаться ниже дна раны;

• края раны не должны слипаться, ограничивая отток раневого отделяемого.

7. Удовлетворение косметическим требованиям (послеоперационный рубец в последующем должен быть малозаметен):

• разрез нужно производить по возможности в соответствии с ходом линий напряжения кожи (линиям Лангера);

• разрез желательно располагать на дне естественных складок кожи (например, носогубной или носощечной складки) или параллельно им;

• разрез, по возможности, следует располагать в зонах, закрытых от непосредственного обзора (внутриротовым способом, в занижнечелюстной ямке, за ушной раковиной, по краю роста волос и т. д.) – рис. 15, 16.

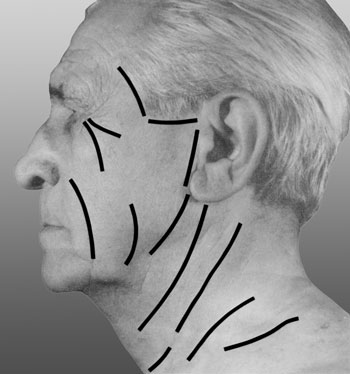

Рис. 15. Оптимальное направление разрезов (обозначены жирными линиями) в области лица и шеи для обеспечения косметического эффекта: вид спереди (по: Золтан Я., 1983).

Рис. 16. Оптимальное направление разрезов (обозначены жирными линиями) в области лица и шеи для обеспечения косметического эффекта: вид сбоку (по: Золтан Я., 1983).

Количественные критерии оценки оперативного доступа

1. Направление оперативного действия – направление линии, соединяющей глаз хирурга с самой глубокой точкой операционной раны.

Ракурс операционной раны может оцениваться по отношению к горизонтальной, фронтальной и сагиттальной плоскости:

• качественно (описательно);

• количественно (в градусах).

Направление оси операционного действия позволяет прогнозировать:

• видимую часть органа после выполнения доступа;

• слои, подлежащие разъединению перед визуализацией объекта оперативного вмешательства.

Все доступы при выполнении стоматологических и челюстно-лицевых операций подразделяют на две группы:

• внеротовые;

• внутриротовые (рис. 17, 18).

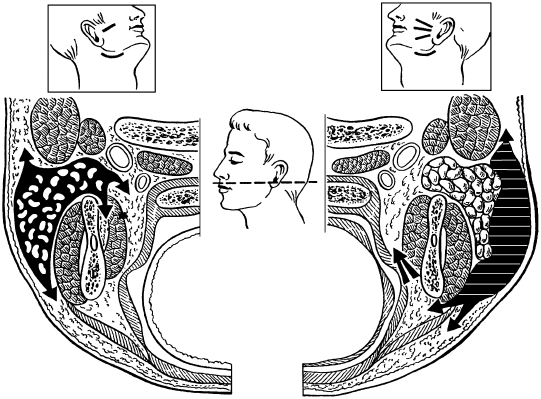

Рис. 17. Разные направления внеротовых оперативных доступов для вскрытия флегмоны околоушно-жевательной области (по: Шаргородский А.Г., 1985).

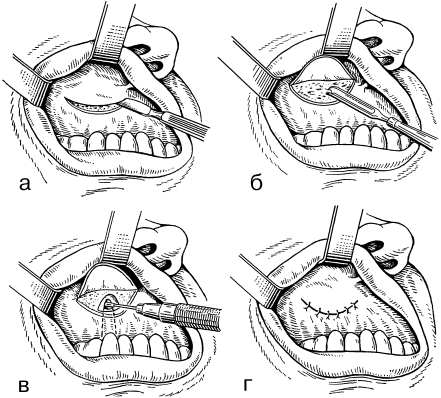

Рис. 18. Схема внутриротового доступа для резекции верхушки клыка: а – дугообразный разрез; б – трепанация наружной стенки лунки желобоватым долотом; в – отсечение верхушки корня зуба фиссурным бором; г – фиксация слизисто-надкостничного лоскута узловыми швами (по: Рыбаков А.И., 1976).
