Предисловие
Здравствуйте, уважаемый читатель!
Вы держите в руках книгу, которая, по сути, изначально книгой не являлась. Это стенограмма большого 14-дневного воркшопа по построению своей системы с нуля.
В этой книге Вы сможете увидеть весь процесс с самого начала, сможете пронаблюдать всю драматургию тренинга (воркшопа). В том числе – кто как работал на тренинге, кто посещал занятия, кто не посещал. Это некий автозвуковой стриптиз, когда мы обнажаем весь процесс обучения и построения своей правильной системы.
Данный воркшоп проводился мной вживую в 2012 году.
Как Вы сможете увидеть, все ученики находились изначально на разных этапах – у кого-то система была почти готова, у кого-то был полный ноль. Тем не менее, все они прошли по четкой программе обучения и создали свои системы на принципиально новом качественном уровне.
Работая над этой книгой, мы постарались привести ее в такой формат, чтобы Вам было понятно и удобно по ней работать, выполняя работы над своей системой.
Эта книга – практически пошаговая инструкция по построению своей системы, берите ее и выполняйте шаг за шагом.
Для работы Вам могут понадобиться дополнительные материалы. Я позволил себе разместить на них ссылки в тексте. Часть материала из бесплатного доступа, часть из платного. Но эти материалы совершенно необходимы, особенно новичку, не обладающему опытом в строительстве грамотных систем.
В любом случае, желаю Вам удачи в работе, надеюсь после прочтения этой книги увидеть Ваши фотовидеоотчеты в нашей группе Вконтакте https://vk.com/caraudioschool
Воркшоп. День первый
Сегодня я вкратце опишу, чем мы будем заниматься. Я расскажу вам, что вы должны будете сделать, прежде чем мы начнем непосредственно процесс строительства аудиосистемы.
В принципе, построить аудиосистему, даже работая по вечерам, за две недели более чем реально. Без внедрения нет продвижения вперед. Действие решает. Я думаю, все вы это знаете.
Итак, из чего будет состоять наша работа на этом воркшопе? Сначала мы займемся выбором концепции. Это то, с чего все начинается. Если у вас в голове нет четкого представления, что вы хотите получить, то дальнейшая работа, это просто блуждание в потемках. То есть, вы не будете понимать, каким образом двигаться дальше.
Понятно, что когда вы создали проект, концепцию, в процессе исполнения она многократно меняется. Что-то не получается, что-то не нравится, приходят в голову какие-то умные идеи, какие-то мысли, захочется реализовать что-то новое. Но, тем не менее, какой-то «скелет», на который мы будем наращивать «мясо», должен быть. Это первое, чем мы займемся. Мы придумаем концепцию. Как это сделать, я скажу чуть позже. Под выбранную концепцию мы подберем аппаратуру.
Следующее. Естественно, мы займемся установкой. Но установку мы разделим на несколько этапов. Каким образом это будет происходить? Первое, с чего мы начнем, это с проводки. Второе: устанавливаем головное устройство. Третье: займемся установкой акустики. В пункте об установке акустики мы пройдемся по теме шумоизоляции и прочего. То есть, там мы разберем все это очень детально.
В пункте о проводке мы рассмотрим вопросы питания: как подобрать питание, аккумуляторы, если у кого-то есть возможность поменять генератор, это мы тоже обсудим. Поговорим также о том, как выбрать провода, предохранители, как защитить это все. Об этом будет более детально.
И четвертое – это построение сабвуфера, потому что полноценной системы без сабвуфера не бывает. Сабвуфер, естественно, будет в рамках выбранной концепции. Мы об этом тоже поговорим. Тем, кто проходил тренинг по сабостроению, будет проще, так как базовые навыки у них уже есть. А у многих уже и не базовые.
Следующий очень важный аспект, это настройка. Этим мы тоже будем заниматься, и будем настраивать аппаратуру согласно нашей концепции. Потому что если у нас SQ-шная система (качество звучания), это одно, если SQL-ная система (громкая система), это другое. Но, на самом деле, все это имеет одни корни.
Кстати, у нас недавно были соревнования, два этапа подряд, Краснодар и Ессентуки. Я послушал SQL-ные машины и остался сильно разочарован. Потому что настройкой SQL-ной системы никто не занимается. Это просто невозможно слушать, это «рак ушей».
Кто-нибудь бывал на нормальных живых концертах каких-нибудь групп, неважно, попса или рок, из тех, кто работает вживую? То есть, в большом зале или на стадионе. Кто не бывал, крайне советую посетить. Там нет пищалок, бьющих по мозгам, там нет, извините, пердящих и хрипящих серединок, там есть мидбас, там есть бас, там есть все.
Да, там нет низкого баса, но опять же, на таких концертах ставятся другие задачи. Присутствует верхний бас, но, скажем, герц от 60. Но самого низкого баса в большинстве музыки и не бывает, он есть в основном у рэперов. В природе не существует живого инструмента, который играет примерно ниже 50 герц. Например, нижний регистр бас-гитары играет 50 Гц с небольшим.
Большой орган играет низко, но и он не опускается очень глубоко вниз. Все эти мега-басы, в 30-40 герц и ниже, созданы искусственно. Поэтому, находясь на живом концерте большинства исполнителей, мы таких частот не услышим, потому что их, в принципе, в природе не существует.
Но если мы берем автомобильную SQL-ную систему, многие хотят, чтобы самый низкий бас был. Прекрасно! Значит, мы просто берем хороший туровый мощный звук, концертный, и добавляем к нему бас. То, что люди хотят. То, что вставляет, ведь люди хотят флекса (когда машину гнет от баса), хотят шоу, хэйртриков (шоу с развивающимися от баса) волосами, и мы все это сделаем.

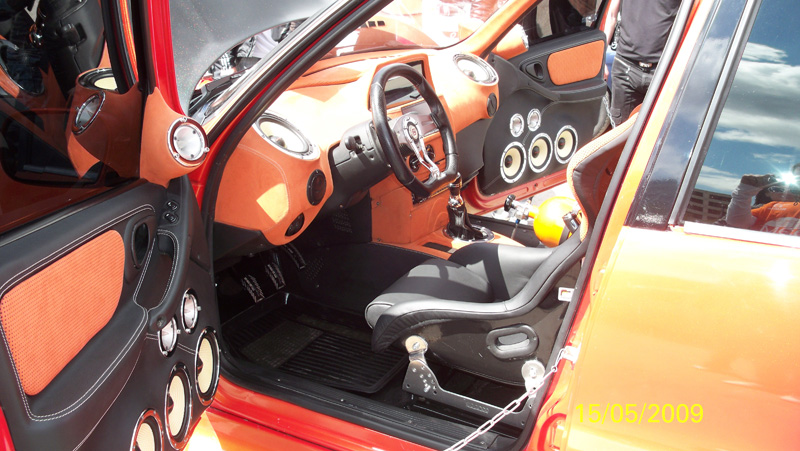

Но наша самая главная задача – построить правильный фронт. Потому что правильных фронтов я слышал у нас в стране всего два раза. Один сделал я, когда-то :) Ну, по крайней мере, так, как я считаю правильным. В проекте «Рыжая соня», где было огромное количество динамиков, они настраивалась еще и потому, что машина соревновалась в ЕММА-рейсинге. И она должна была играть, она должна была звучать, а настройки не менялись никак. То, что на SQ судья оценивал, это было то же самое, только добавлялся более громкий тыловой сабвуфер и это все давило! Звук, особенно на «Европе», был отличный! Понятно, что с чисто SQ-шными машинами тягаться тяжеловато, потому что сцена немного размазывается, когда есть шесть или больше динамиков в двери. Но, по крайней мере, в тоналке были очень хорошие оценки.
Вторую систему я слушал в другой машине, не помню, правда, кем она была сделана, но слышал я ее на соревнованиях. В остальном такие системы, как правило – это тупые «оралки», настройкой которых никто не занимался.
Мы же сделаем по-другому. Настройку будем делать очень тщательно. Причем, на SQL-ных системах у нас будет две настройки, по возможности, особенно у кого есть процессорные головные устройства. Одна настройка – для прослушивания в машине, другая – для того, чтобы слушать на улице.
У нас, кстати, когда-то был постоянный клиент, который многократно обслуживал свои машины, не одну, а несколько. Вот он приехал как-то и говорит:
«Слушай, все надоело, жена ребенка родила, сказала, что надоел ты со свои звуком, мол на ребенка нужны деньги…»
Ну, жена сказала, он ответил, что ладно. Вот он успел уже что-то из аппаратуры распродать и говорит:
«Вообще без музыки не могу, поставьте мне то, что у меня осталось».
И вытянул два «овала». Парень всегда делал правильные системы, хорошие. Я говорю:
«Куда тебе их ставить?».
А он отвечает:
«Поставьте мне их в передние двери!».
Вот я каюсь, что мне пришлось это делать. Потому что меня убивает, когда в передних дверях стоят овалы. Но пришлось поставить. Хотя, кстати, играют интересно, если оттуда извлечь пищалки.
Ниже – программа того, чем мы будем заниматься:
Выбор концепции
Подбор аппаратуры
Установка
проводка
головное устройство
акустика
Сабостроение
Настройка
Задание
Выберите концепцию будущей системы
ВАРИАНТЫ КОНЦЕПЦИЙ
Система на качество звучания
Громкая система
Громко и качественно
Мультимедиа
Выберите себе, что Вы хотите получить.
2. Опишите состав оборудования, который у Вас уже есть.
3. Определитесь с бюджетом на строительство системы. Послушайте вот это аудио о распределении бюджета у нас в группе https://vk.com/audios-35875205
Воркшоп. День второй
Напомню, первое задание у нас было: описать концепцию, какой вы видите свою будущую аудиосистему. Надо было написать состав оборудования, которое уже есть и которое планируете приобрести. Также надо было сфотографировать свою систему, чтобы знать, что и как мы будем делать. Вот сейчас мы и начнем разбор заданий из тех описаний, которые я получил.
Итак, первый у нас – Илья.
Значит, концепция: трехполосный фронт, сабвуфер, поканальное усиление, фильтрация с головы (Головного устройства, магнитолы). Голова Carrozeria, усилители Audison lrx 6.9 на Focal, еще один Audison на Focal. Видим фото компонентов салона, багажника.

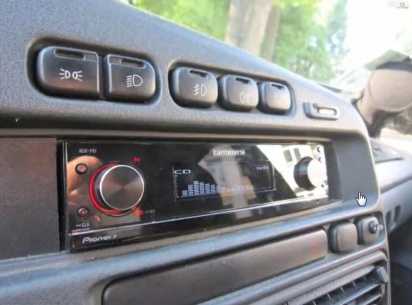

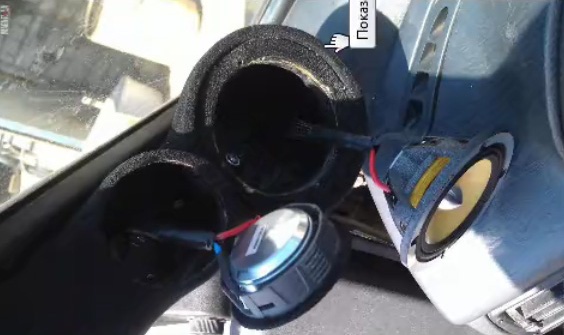

«Голова» перенесена вверх, подиум есть.
Вот «стелс», кстати, обратите внимание, хорошая толщина набрана. При поклейке «стелса» это хорошо. Выглядит очень культурно, аккуратно, есть закладные гайки, все хорошо.

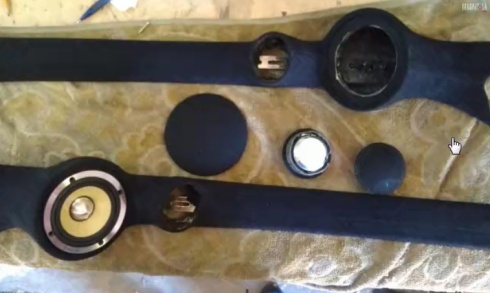

Сделан короб под головное устройство, для крепления в нестандартном месте. Дальше показан процесс изготовления. Все в «дровах» еще…

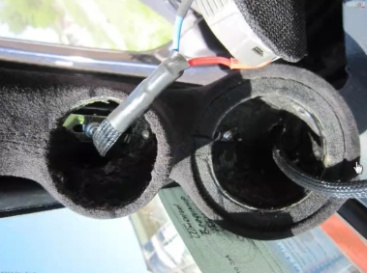

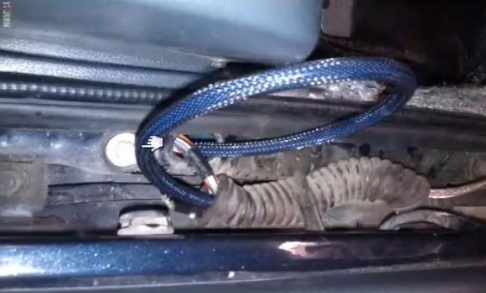

Подключение сделано очень хорошо, качественно, «змейка», термоусадка. Обшито, то ли велюром, то ли алькантарой. Крепление выполнено замечательно. Дальше фотографии в процессе работы.
Да, как крепить провода?
В дверку, в «змейке», так – правильно, так надо делать.

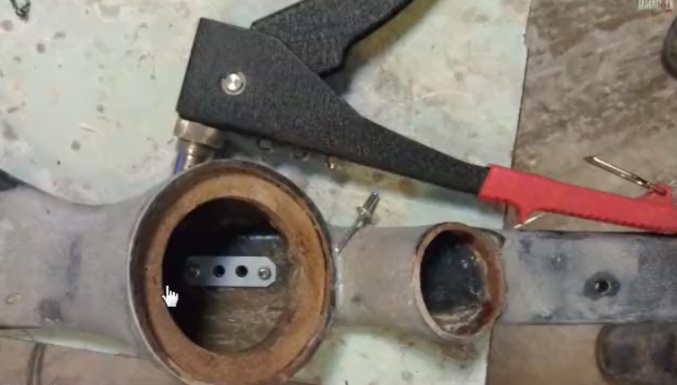

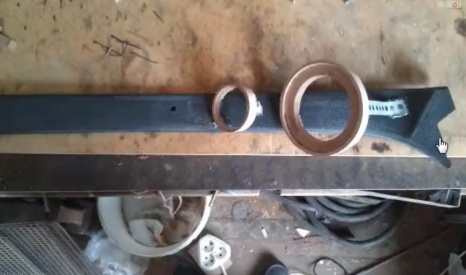

Дальше, внутри стойки, видим крепежные элементы, чтобы крепить стойку к металлу.

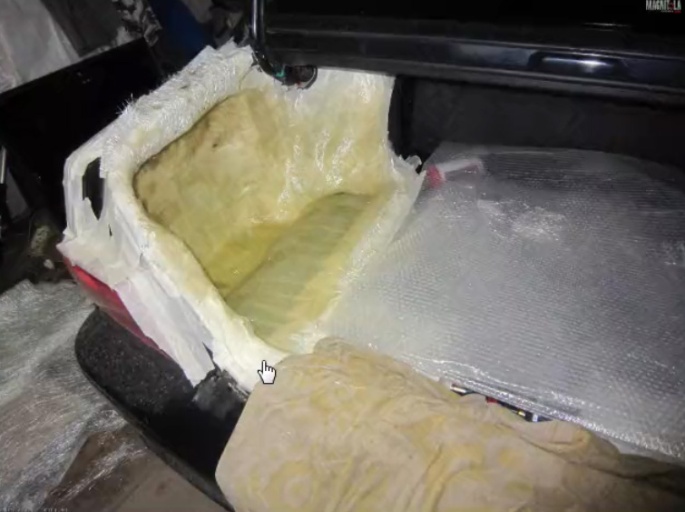

Потом – опять процесс изготовление «стелса». Малярный скотч, стекломат, пропитка… Дальше усилитель, все так же грамотно подключено.

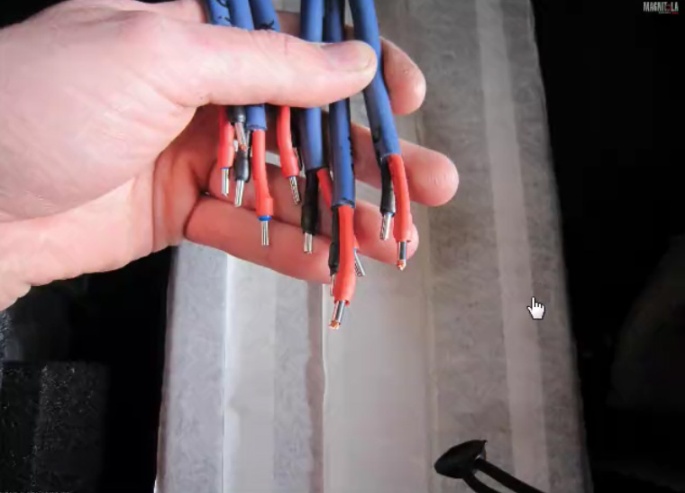

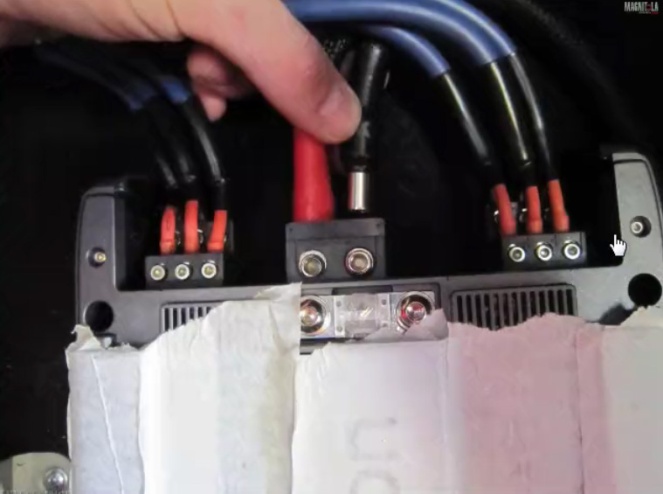

А вот насчет этих втулок для проводов, что на фотографии выше, расскажу чуть подробнее. Как судья с большой практикой, я видел, что многие судьи, когда оценивают мастерство в старших классах, требуют устанавливать эти втулки. Некоторые без этого не ставят максимальное количество баллов. Я категорически с этим не согласен. Да, это выглядит аккуратно, посмотрите на фото. Но это не совсем правильно.
Особенно меня удивляют те судьи, которые радеют за звук, мол «мы всё для звука», покупают классные дорогие провода, слушают их, а потом надевают эту втулку, алюминиевую, или еще какую-нибудь.
Почему это плохо? Потому что при её использовании нет хорошего контакта. Когда вы вставляете эту втулку в терминал усилителя, нет такой плотности прилегания, чем когда вы вставляете просто провод. Это дополнительный посредник между проводом, это лишняя точка перехода. Вот здесь весь ваш звук и остается.
В принципе, SQ не совсем моя тема, но то, что нужно, слышу я хорошо. Я разговаривал с людьми, которые «в теме», которые строят SQ-системы и разбираются в качестве звучания, и они подтверждают, что звук на этих втулках и остается. Так что так делать не совсем правильно.

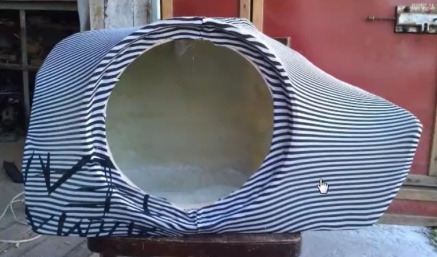

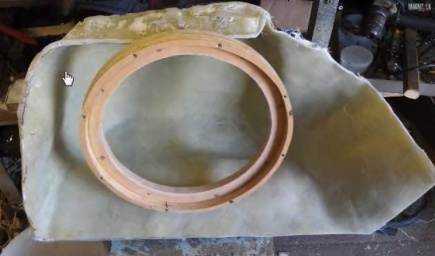

Смотрим дальше: вот подиум… внутренняя часть проклеена маделином. Хорошо, мне понравилось.
Сергей: Так, Илья, мне надо понять, в каком состоянии сейчас система. Чем непосредственно мы будем заниматься на воркшопе, какие цели ставим? Потому что я вижу, что в систему доделывается «стелс», то есть «фронт» уже установлен? Понятно, что будет еще материал по настройке и многим другим вещам, но давайте выясним еще кое-что, чтобы ваше участие пошло вам на пользу. У меня сразу возник вопрос:
– Расположение «серединок» и «пищалок» – оно как-то отслушивалось, или они были установлены, как удобно?
Илья: Как удобно.
Сергей: Систему уже играет или просто установлена, без подключения?
Илья: Играет без саба.
Сергей: Хорошо. Еще один момент, я на фотках не увидел: одинаковы ли обе стойки? То есть, они сделаны с одинаковыми наклонами, или выведены на водителя?
Илья: Симметричные.
Сергей: Там скорее, навскидку, динамики с правой стойки смотрят на водителя, а на левой – на козырек приборного щитка, и направление их излучения сходятся где-то под зеркалом.
Илья: На соседа.
Сергей: Ну да, под зеркалом, где-то в средней точке они сходятся. Я почему спрашиваю, у меня когда-то было точно такое же расположение динамиков на стойках, один в один. Почему?
Потому что когда устанавливаешь их, это наиболее удобно делать. Я вот предлагаю взять и попробовать кое-что поменять. Уже есть что-то, что работает. Но я бы все-таки рекомендовал попробовать немножко поменять расположение. Да, еще такой вопрос:
Машина для себя или с возможностью участия в соревнованиях по автозвуку?
Илья: Для себя. Но и на соревнования можно съездить.
Сергей: У вас уже есть система, есть подиумы. Я бы предложил вам сделать еще и другие стойки, с другим направлением. Это не так трудозатратно. Хотя бы в «дровах», не идеально, не обтягивать их. А сделать так, чтобы можно было отслушать динамики с другим направлением. И просто сравнить, что лучше играет.
Я бы попробовал по-другому. Все-таки сделал бы несимметричные стойки и направил бы их в лицо. Это стоит сделать для того, чтобы воркшоп прошел не зря, чтобы взять что-то полезное. Я не говорю, что 100 % будет играть лучше, но стоит попробовать. И по багажнику: здесь у нас стоит саб. Машина «пятнашка» правильно?
Илья: Да.
Сергей: Мне еще интересен такой момент: что сделано со стандартной полкой? Осталась ли она на месте?
Илья: Полка доработана.
Сергей: То есть, сделано акустическое просветление в ней?
Илья: Усилена и просветлена.
Сергей: Это хорошо. И еще такой вопрос: насколько багажник используется для перевозки всяких длинномеров? Раскладываются ли сидения?
Илья: Всегда раскладываются.
Сергей: То есть, нужна возможность откинуть сиденья и положить туда что-то длинное?
Илья: Да.
Сергей: Хорошо. Значит, при этом надо установить в багажник два усилителя, но оставить функциональность запаски, да? По фотографиям можно понять, что изготавливается короб под усилитель? Там есть что-то обтянутое карпетом. Что это?
Илья: Старый фальшпол.
Сергей: Как я понял, концепция такая: в багажнике слева будет сабвуфер, усилители будут устанавливаться в пол. Для того, чтобы это было функционально, усилители надо закрыть, сделать им вентиляцию. И сделать возможность поднять короб с усилителями, чтобы дотянуться до запаски. Верно? Даже если фальшпол будет не на весь багажник, все равно должна быть какая-то крышка. Например, одна часть закрывает фальшпол, в другой – люк для вытаскивания запаски.
Теперь с проводкой. Что сейчас сделано с силовой проводкой? Какой аккумулятор, какие прокинуты провода по силе? Потому что я видел на фото межблоки, видел акустические провода, но не обратил внимания на силовую проводку.
Илья: Аккумулятор стандартный.
Сергей: Сколько суммарная мощность системы? Акустические провода хорошие. Что это
Илья: Стингер серебряный.
Сергей: Какого сечения?
Илья: 3 AWG.
Сергей: Ок. Тогда мы вашу систему рассмотрели.
Приступим к следующей домашке.
Кто у нас следующий? Саша.
Концепция: громкий, при этом достойного качества «повседнев».

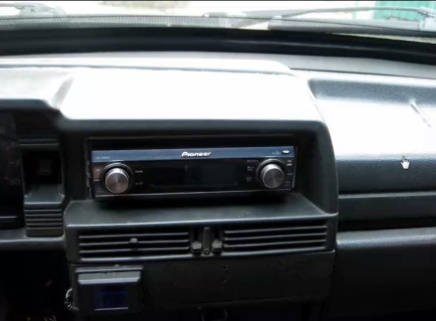

Головное устройство Pioneer 88, «средник», мидбас.
В общем, 4 мидбаса, два «средника» и 4 твитера.
«Сабы» – Obsidian Audio 15”, две штуки,
усилитель на саб – DD,
4-канальный усилитель «Hyundai» – на «фронт».
Питание: генератор Eldix 135А.
Аккумулятор в багажнике, «кислота» под капотом.
В планах —сменить «сабы» на два двенадцатидюймовых Fi Q.
Посмотрим фотографии.

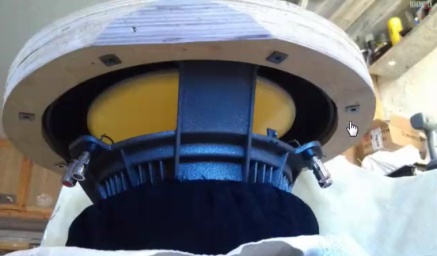

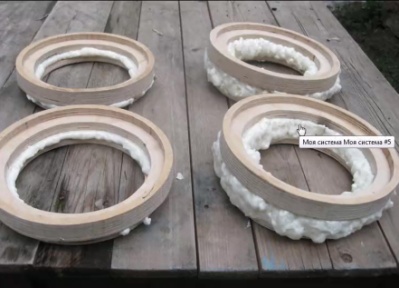

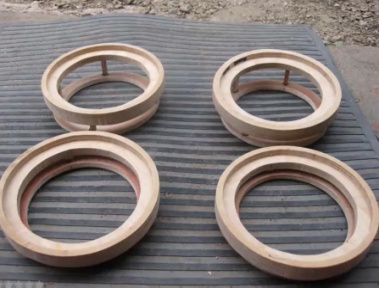

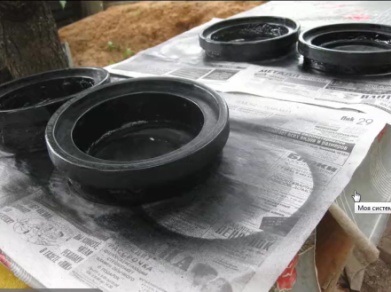

Колечки с посадкой, пенка. И зашпаклевано все. Нормально. Покрашено и установлено. Это я видел на машине вживую.

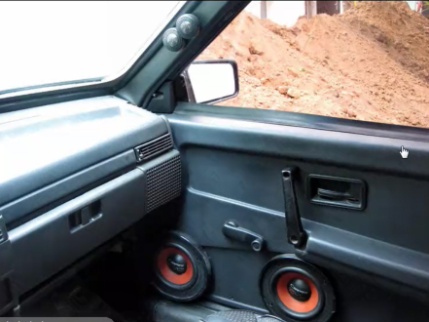

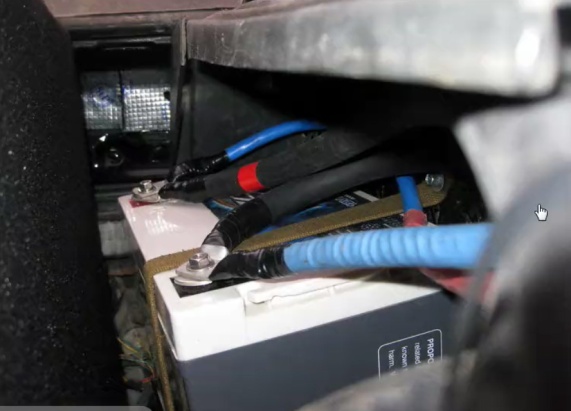

Здесь аккумулятор и сабвуферы. Немножко, конечно, осложняют ситуацию весельные стеклоподъемники, но ничего страшного. Ну и ГУ в штатном месте.

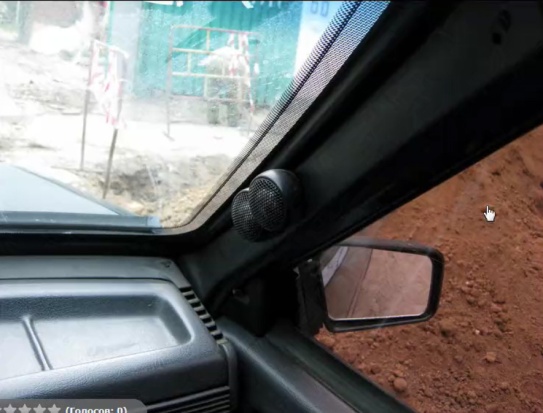

Две «пищалки»… Аккумуляторы в нише.… Так, здесь просмотрели все.
Сергей: Я так понимаю, что концепция подразумевает громкое прослушивание внутри машины. На озвучивание площадок мы не рассчитываем? Еще вопрос: всего три динамика на двери, есть ли желание переделывать обшивку, или можно сделать накладной подиум?
Саша: Накладной подиум. Одна пара «каденсов» на замену, туда станет пара ДД.
Сергей: Но у тебя же есть одна пара «каденсов»? Я удивляюсь, когда люди заявляют, что им мидбас не нужен, что достаточно «средников». Мы здесь занимаемся другим, мы строим правильную систему. Если у тебя три пары динамиков, значит нужно обязательно подобрать мидбасы. Которые будут играть диапазон, нужный им, от 80 герц или от 60, что еще лучше, и до стыка со «средником», а может даже выше. Но без мидбаса тебе не обойтись.
Саша: Пока в планах на эту машину нет мидбаса.
Сергей: Это плохо. Давай так, мы сейчас с тобой используем то, что есть, но компоновку делаем так, чтобы было правильно. Я же говорил, что мы сейчас собираем концепт, который будет работать, даже если у кого-то не приехала аппаратура. Но, мы его собираем, с целью получить правильную систему. Делаем сейчас из того, что есть, но с расчетом на то, что потом будет правильно. Должно быть два мидбаса, плюс средние, ну пусть будет одна пара «пищалок», эти «T28» громкие, «крикучие», то есть для громкой системы подойдут.
Саша: Можно и на «улицу» немного акцент сделать.
Сергей: У тебя так или иначе они будут орать на улицу. Но, в твоем случае, чтобы делать open air, нужен рупорный твиттер. Потому что рупорные пищалки дальнобойные. Их нужно слушать издалека. Не случайно же так делают эстрадную акустику, pro– серию, например. Представьте себе зал, даже клуб какой-то, у вас точка прослушивания минимум – пять метров. Хотя можно перенастраивать, да. Мы уже говорили о том, что если у кого-то SQL-ная система, у вас будет две настройки.
Саша, чтобы делать две настройки «салон» и «улица», нужны рупорные твиттеры. То есть, без них музыка будет играть на улицу, но верхов тебе будет недостаточно. А как только ты сядешь в салон, тебе будет хорошо, тебе всего будет хватать: и «верха», и средних и низов. Потом, если тебе захочется, можно будет добавить простой тумблер, селектор, чтобы переключаться между двумя настройками.
Значит, что тебе нужно сделать в первую очередь? Сразу такое белое пятно. Надо соединить тыловой аккумулятор с подкапотным аккумулятором. И сделать это хорошим проводом. Сделать шумоизоляцию дверей – это само собой. Силового кабеля КГ-35 мало. У тебя система должна быть сбалансирована. Ведь система слаба настолько, насколько слабо самое слабое звено.
Давай рассмотрим твою силовую проводку. У тебя заменен генератор, стоит мощный аккумулятор сзади. Но что с проводами? Приведу аналогию, грубую, но понятную. Вот представь, у тебя не провода, а трубы.
У тебя есть резервуар, это аккумулятор. У тебя есть потребитель, это твой усилитель. И у тебя есть бочка, например, у тебя также есть огород, который ты поливаешь, и у тебя есть скважина, от которой ты питаешь свой резервуар. У тебя есть шланг одного диаметра в одном месте и меньшего – в другом. Шланга, что тоньше, мало.
Понятно, что пример грубый, но он иллюстрирует то, что у тебя в системе происходит. Предположим, что ток в разных проводах разный, но все равно, для сбалансированности я бы сделал провода одинаковые.
Дальше. Дмитрий.

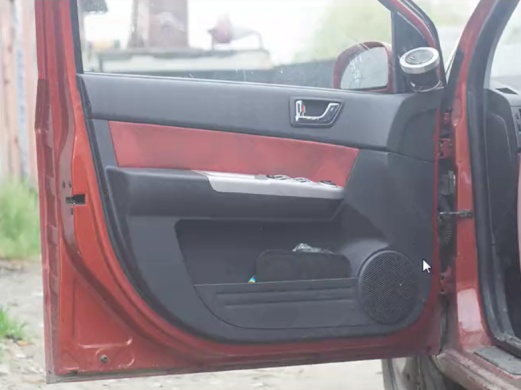

Машина «Hyundai Getz». Сделана шумоизоляция пола, в планах переделать шумоизоляцию машины полностью. Важна громкость, как в салоне, так и на улице, до 10 м. Имеется ГУ Pioneer 99, «пищалки» и «миды». «DMX» – мидбас на 10 дюймов. Ну по усилителю надо разобраться…
Сергей: Что у нас, переделка двери целиком, или накладной подиум?
Дмитрий: Переделка двери плюс подиум.
Сергей: Я имею в виду, полная переделка обшивки? На «Гетце» она разбираемая, так как состоит из отдельных частей. В процессе работы некоторые части отделяются, в одну из них без проблем интегрируется подиум. Блок управления зеркалом есть на обшивке, и здесь достаточно крупное место, то есть тут спокойно можно сделать подиум. У «Гетца» также достаточно глубокое место в багажнике, сюда можно много всего поместить, фальшполы и прочее.
Помню, Андрей Вахтин делал систему в 2004 году, у него в этих нишах стояло по усилителю. И в полу еще был сабвуфер, вклеенный в нишу запасного колеса. Под головное устройство делали подиум, оно было мультимедийное, c выдвижным монитором, 900-ая IVA.
В принципе, с компоновкой тут все понятно, теперь по поводу сабвуфера. Багажник в «Гетце» достаточно маленький. Перед нами стоит задача: 18-дюймовый сабвуфер надо поставить туда, при этом сделать сабвуфер съемным, заменяемым. То есть, поставил под настроение один или другой.
Нужно понять сейчас, мы занимаем под сабвуфер или багажник, или, в случае с «18-шкой» делаем что-то еще? Раскладываем сиденья и ставим «саб» в салон, занимаем салон до средних стоек?
Дмитрий: Да.
Сергей: В принципе, все понятно. С концепцией разобрались. Да, я не посмотрел по усилителям. Что с усилителем?
