Посвящается памяти моего друга
Руслана Кварцхавы, окончившего со
мной Московский авиационный институт
и прошедшего славный трудовой путь на
авиационном заводе в Тбилиси от
рядового инженера до начальника цеха
Его первый реактивный
Ещё в мае 1941 года, находясь в Англии, командующий ВВС армии генерал Арнольд присутствовал на воздушном показе первого английского одномоторного реактивного истребителя «Глостер» Е.28/39 и привёз домой опытный образец его двигателя W.1X и чертежи более мощного W.2В. Это богатство досталось компании «Дженерал Электрик», которая имела опыт разработки турбокомпрессоров для поршневых двигателей. По английским чертежам через год был выпущен реактивный двигатель I-16 с центробежным компрессором. Он имел диаметр чуть больше метра, длину около двух, весил 400 кг и развивал тягу 750 кг. Историю появления в США реактивного двигателя Александр Картвели узнал от знакомого генерала.
Создать первый американский реактивный истребитель под этот двигатель поручили Лоуренсу Беллу. Двухдвигательный опытный истребитель «Белл» ХР-59А взлетел 1 октября 1942 г. Но летал он медленнее, чем поршневой «Тандерболт» Картвели.
В середине 1943 года из Англии привезли новейший более мощный реактивный двигатель, и Кларенс Джонсон из «Локхида» взялся спроектировать под него одномоторный истребитель. Его опытный ХР-80 совершил первый вылет сразу после нового 1944 года и летал со скоростью самых быстрых «Тандерболтов». Джонсон перепроектирует свой истребитель под более мощный двигатель «Дженерал Электрик» I-40, улучшенную версию английского «Дервента», с тягой 1800 кг. Его «Серый призрак» ХР-80А начал лётные испытания 10 июня 1944 г.
Контракт на разработку реактивной машины получает и компания «Рипаблик». Приступая к разработке эскизного проекта своего первого реактивного истребителя, Александр Картвели изучил всё, что было можно и что касалось реактивной техники. Подробные отчёты о лётных испытаниях английского опытного «Глостера» и материалы по их новому «Метеору», материалы по немецким реактивным машинам, которые добыли разведчики, – всё тщательно анализировалось. Иногда до него долетали слухи о проблемах Белла и Джонсона с их реактивными опытными машинами. Так сильное громыхание в боковых воздухозаборниках «Серого призрака» уже вовсю обсуждают его конструкторы. Главный аэродинамик компании Александр Клемин объясняет это явление отрывом пограничного слоя внутри бокового воздухозаборника ХР-80 из-за накопившегося пограничного слоя фюзеляжа.
Картвели решает, что его будущий реактивный истребитель не будет иметь боковые воздухозаборники, только носовой, как у английского «Глостера». Вообще, этот Клемин очень умный и талантливый, он как будто видит воздух, обтекающий самолёт на большой скорости. Надо его чаще приглашать для обсуждения вариантов аэродинамической схемы реактивной машины. А вариантов уже было несколько. Самый простой и надёжный – подвесить реактивный двигатель вместо поршневого так, чтобы обрез его сопла был снизу фюзеляжа. Можно использовать готовый первый опытный ХР-72. Эта машина уже летала, и доводка новой силовой установки не потребует много времени.
Картвели не пошёл по пути Джонсона из «Локхида» и не стал серьёзно рассматривать варианты с английским двигателем Франка Уитла и его американской модификацией I-40 с центробежным компрессором. Его сразу привлекла оригинальная разработка компании «Дженерал Электрик» двигателя с осевым компрессором ТG-180. Потом он получил обозначение J35. Его компрессор имел одиннадцать ступеней. Диаметр был меньше, чем у английского, но сам двигатель был немного больше, чем немецкий Jumo 004. Первые двигатели J35 имели такую же тягу, как и I-40 на истребителе Джонсона. Но потом с форсажной камерой они будут развивать тягу, равную 3360 кг.

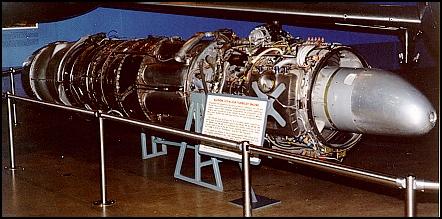

Реактивный двигатель «Дженерал-Электрик» J35
С таким двигателем можно было создать истребитель не хуже, чем у Джонсона. Конечно, он должен быть с носовым колесом. Для конструкторов Картвели это была новая задача.
Александр Михайлович останавливается на варианте, очень похожем на английский опытный истребитель «Глостер». Круглый носовой воздухозаборник, раздваивающийся внутри на два рукава. Они обходят с боков кабину пилота и снова соединяются в один перед входом в двигатель. Среднерасположенные трапециевидные крылья небольшого сужения с маленьким положительным углом поперечного V стыкуются по бортам фюзеляжа, передавая изгибающий момент и перерезывающую силу через проушины на его кольцевые шпангоуты. По условиям центровки кабина оказывается чуть впереди крыла, и у лётчика хороший обзор вперёд. Двигатель за кабиной. Картвели не побоялся такой большой удлинительной трубы двигателя. Каплевидный фонарь кабины уже был отработан на предыдущих поршневых истребителях. Эта компоновка реактивного истребителя станет классической и основной для будущих разработок советских авиаконструкторов.

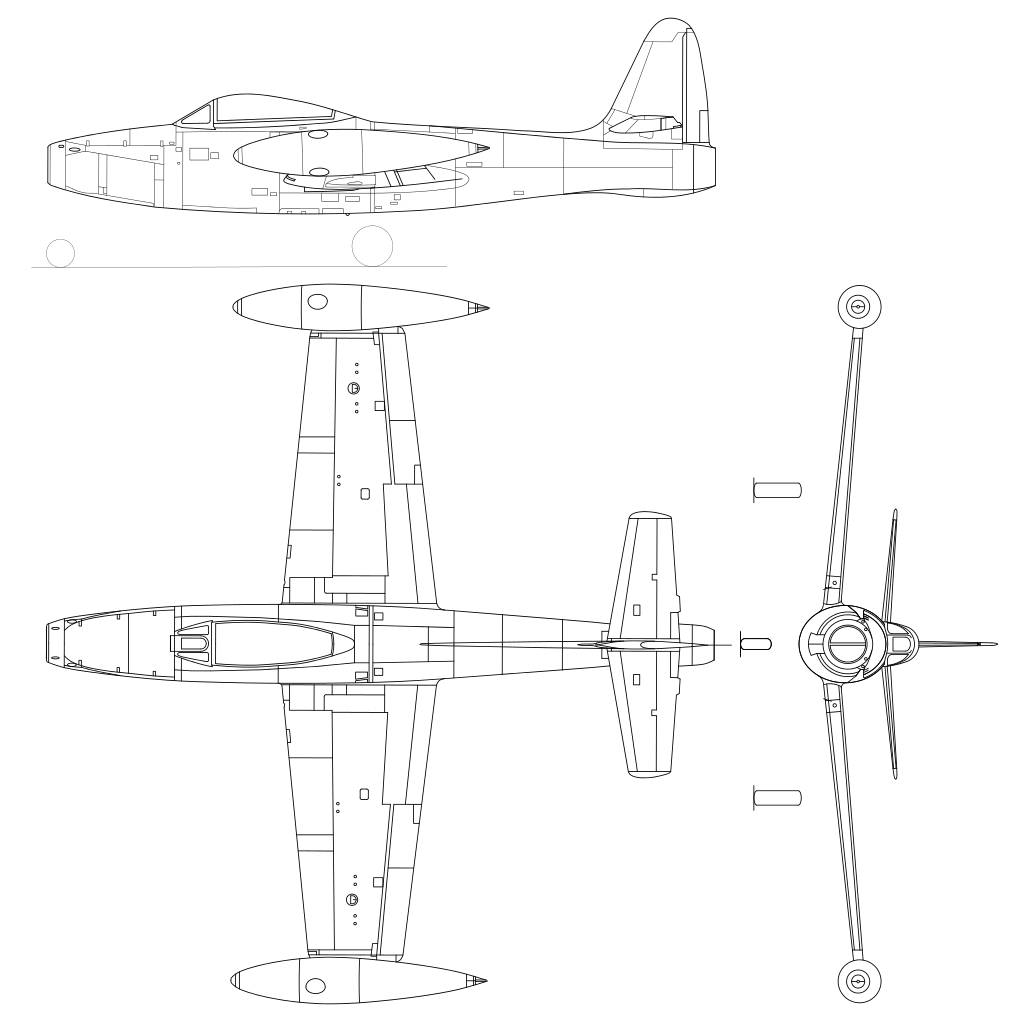

Общий вид реактивного истребителя Кортвели
Защита эскизного проекта перед заказчиками прошла на ура, и 11 ноября 1944 г «Рипаблик» получает контракт на три опытные машины ХР-84. Пока их строили, пала Германия, и Картвели смог досконально ознакомиться с разработками немецких конструкторов. Затем капитулировала Япония и началась мирная жизнь. Перед Рождеством первый реактивный с заводским номером 45-59475 был готов.
Как и все предыдущие американские реактивные самолёты, он должен был взлетать с высохшего озера секретной испытательной базы ВВС армии под названием Мурок, расположенной в 80 км севернее Лос-Анджелеса. Здесь теперь база ВВС Эдвардс. Опытный военно-транспортный четырёхмоторный «Боинг» С-97, переделанный из бомбардировщика В-29, перевёз разобранный истребитель Картвели с восточного побережья страны на западное. В ангаре на аэродроме Мурок истребитель собрали и подготовили к лётным испытаниям. Он выглядел очень изящным, но его фюзеляж по-прежнему напоминал вытянутый кувшин.
Первый мирный Новый год семья Картвели встречала в отличном настроении. В их тёплом и гостеприимном доме любили принимать гостей, и друзья были всегда очень рады, когда их приглашали к Картвели. Джейн очень любила приготовить нечто особенное. Она изучала кулинарные рецепты и вносила в них что-то, только ей ведомое. К Рождеству по американской традиции дом украшали гирляндами маленьких разноцветных электрических лампочек по всему карнизу крыши. Так делали все соседи Картвели по их улице Ричард Лайн. Украшением дома снаружи и внутри руководила тоже Джейн. Она сама ехала на своём новом «Линкольне» на ёлочный базар и выбирала не очень большую, но ровную и пушистую ёлку. Пахнущую лесом красавицу ставили в гостиной дома, и украшала её тоже Джейн. Мама Александра, Хелен, была у неё в помощниках, но к её советам Джейн прислушивалась.
Александр даже 31 декабря ехал с завода, когда было уже совсем темно. Мощные фары его видавшего виды большого «кадиллака» высветили на заснеженной площадке возле их дома несколько стоящих автомобилей гостей. У него тоже было праздничное настроение. Мирная жизнь – это счастье. Закончилось повседневное напряжение и нервотрёпка серийного производства его истребителей на двух заводах. Завод в Эвансвилле вообще ликвидируется, остаётся только один здесь, в Фармингдейле. Компания «Рипаблик» будет выпускать только его реактивный истребитель. А он обещает большой успех. Первый уже у военных на базе Мурок, и после Нового года начнёт летать.
Александр думал, что в Новом 1946 году ему предстоит шагнуть в неизведанную область околозвуковых и сверхзвуковых скоростей. Откроет ли Природа ему все свои тайны? Конечно, он не один будет открывать и покорять новые явления скоростного обтекания самолёта. За ним авиационная наука в лице институтов НАКА, в одном ряду с ним другие главные конструкторы самолётов и с ним его аэродинамический гений Александр Клемин.
В пустыне Мохаве к северу от Лос-Анджелеса несколько высохших озёр образовали идеально ровные и твёрдые поверхности, с которых могли взлетать даже тяжело нагруженные самолёты с высоким давлением в авиашинах. На дне одного из этих бывших озёр, где расположилась авиабаза Мурок, в январе 1946 года начал скоростные пробежки первый реактивный истребитель Картвели. Под управлением майора Лайна он совершил первый взлёт 28 февраля 1946 г и благополучно приземлился.
Его лётные испытания проходили на редкость гладко. Конструкторам «Рипаблик», которых Картвели послал в Мурок, было странно слышать этот шипящий и свистящий звук турбины их реактивного первенца.
В августе в Мурок доставили второй опытный ХР-84. Они различались только по заводским номерам. Три последние цифры номера большого размера наносились на носовую часть фюзеляжа и нижнюю поверхность крыла. У этого был номер 476.
Он летал ещё лучше, чем первый. Особенно радовали его прекрасная устойчивость и управляемость. Через месяц программа лётных испытаний уже подходила к концу. Оставалось слетать на максимальную скорость. И на этом самом напряжённом режиме истребитель вёл себя спокойно. Но когда сличили показания бортовых приборов с записями наземных секундомеров, то оказалось, что реактивный истребитель Картвели – самый быстрый в США. Он развил скорость 977,6 км/ч и чуть не дотянул до мирового рекорда, который принадлежал английскому двухмоторному истребителю «Метеор». Но главное, что вот так просто, без специальной модификации, с серийным двигателем он летал существенно быстрее истребителя Джонсона Р-80А компании «Локхид».

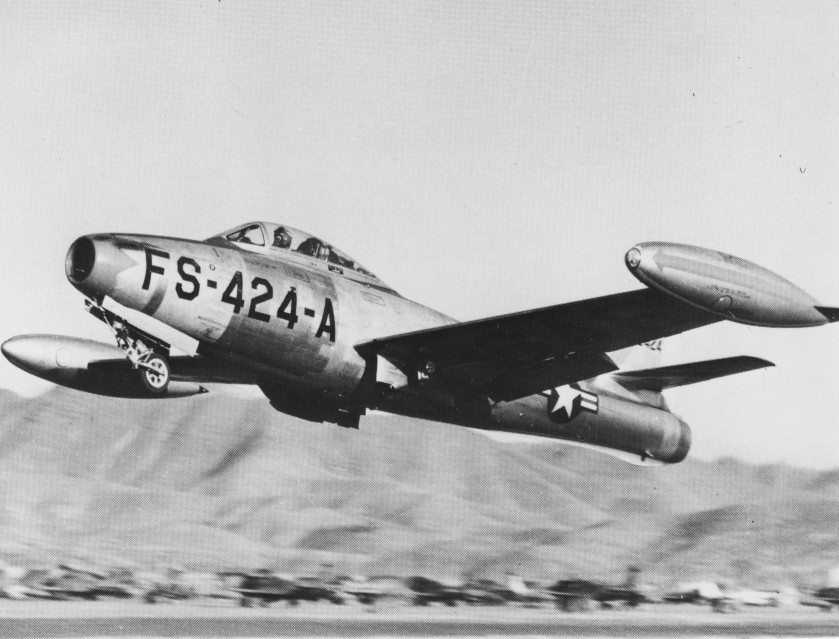

Взлетает реактивный истребитель Картвели
Соревнование с «Локхидом»
Александр Картвели снова заявил о себе как о выдающемся авиаконструкторе Соединённых Штатов. Когда авиационные генералы решили, что надо во чтобы то ни стало отобрать у англичан мировой рекорд скорости, то сначала они делали ставку на истребитель Джонсона. Но теперь у него появился очень перспективный конкурент. Картвели получает дополнительный контракт на модификацию третьего опытного ХР-84 в рекордный скоростной. Джонсон тоже получает контракт на доработку своего опытного в рекордный ХР-80R.
Национальный престиж заставляет подключиться к борьбе за мировой рекорд скорости и авиационную науку США в лице НАКА. Учёные мужи настойчиво рекомендовали утопленные боковые воздухозаборники, которые должны заменить выступающие в поток боковые воздухозаборники на истребителе Джонсона. Тогда сопротивление истребителя уменьшится, и мировой рекорд скорости будет в кармане. Они предложили, чтобы на гладкой боковой поверхности фюзеляжа было сделано отверстие в форме вертикального равностороннего треугольника с вершиной впереди. В него и будет засасываться воздух для двигателя. Им поверили даже авиационные генералы. Они потребовали, чтобы на рекордных машинах обоих конструкторов были утопленные боковые воздухозаборники.
Картвели не стал ломать копья и, скрепя сердце, приказал третий опытный ХР-84 переделать. Так появилась его первая реактивная машина под заводским номером 45-59477 с боковыми воздухозаборниками.
Джонсон создавал свой рекордный истребитель с присущей ему быстротой. Он начал с уменьшенного по высоте фонаря кабины пилота, полагаясь на мастерство соискателя рекорда. Получил ламинарный профиль крыла, заострив переднюю кромку, и уменьшил размах крыла, убрав полукруглые законцовки. В отсеке вооружения установили теплоизолированный бак с охлаждённой водоспиртовой смесью. Утопленные воздухозаборники сделали в точном соответствии с рекомендацией НАКА.

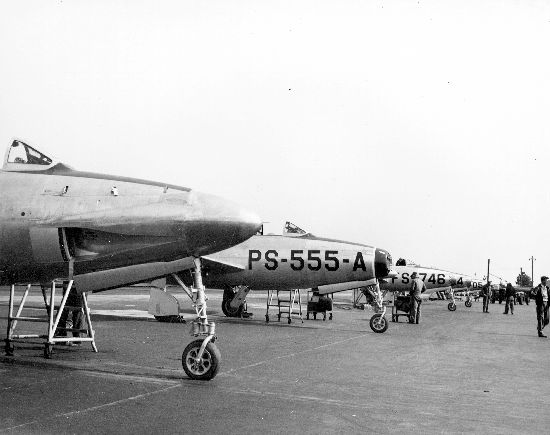

Опытный ХР-84A с боковыми воздухозаборниками
Внешняя поверхность самолёта была тщательно сглажена и отполирована. Уже к началу октября 1946 года рекордсмен «Локхида» был готов. Вскоре опытный лётчик ВВС, полковник Бойд, два дня гонял его над мерной базой аэродрома Мурок, и полное разочарование. До рекорда англичан он явно не дотягивал. Причина неудачи – воздухозаборники НАКА. Они запирались на большой скорости и не давали двигателю развить максимальную тягу. Рекордный самолёт Джонсона возвратился на завод в Бурбанке на переделку воздухозаборников.
А что же делать с третьим опытным истребителем Картвели? Его тоже заказали с утопленными боковыми воздухозаборниками.
Военные долго решали, куда его пристроить. Сочли за лучшее передать его в НАКА для продувок в большой трубе и лётных испытаний. Может быть, они найдут какое-то решение, и такие воздухозаборники заработают на большой скорости.
Как бы то ни было, у истребителя «Шутинг Стар», который уже был принят на вооружение, появился серьёзный конкурент – истребитель Картвели. Два его опытных ХР-84 полностью оправдали надежды их создателя и заказчика. На заводе «Рипаблик» полным ходом строились пятнадцать машин НР-84А для войсковых испытаний с вооружением из шести крупнокалиберных пулемётов и двух пилонов с бомбодержателями под крылом у фюзеляжа. Самолёт Картвели получает официальное имя «Тандерджет».
Пока шли войсковые испытания пятнадцати истребителей Картвели на военной авиабазе Райт Филд, на западе страны, на пустынном аэродроме Мурок, рекордный истребитель Джонсона с новыми ковшовыми воздухозаборниками 19 июня 1947 г всё-таки вырвал у англичан мировой рекорд скорости. Его среднее значение в четырёх пролётах составило без малого 1000 км/ч.
Картвели к этому успеху конкурента отнёсся равнодушно. Его сейчас занимала боевая эффективность его будущих реактивных истребителей. Он очень внимательно следит за ходом войсковых испытаний в Райт Филд и анализирует все выявленные недостатки. Тут же разрабатываются конструкторские решения по их устранению. Его серийные машины будут уже значительно лучше.
Первая серия Р-84В из 226-ти машин оснащалась более скорострельными пулемётами, подкрыльными узлами пуска ракет и катапультными креслами пилота.
В мире начиналась «холодная война», и конкурентами Картвели становились советские авиаконструкторы Яковлев, Микоян, Лавочкин и Сухой. Они создавали реактивные истребители с немецкими трофейными двигателями, тяга которых была в два раза меньше, чем у двигателя на истребителе Картвели.
Какой же истребитель лучше? «Шутинг Стар» с боковыми воздухозаборниками и чистым носом для размещения стрелкового вооружения или «Тандерджет» с носовым воздухозаборником? Военные заказывают и те и другие в больших количествах. Оказалось, что реактивный истребитель Картвели обладает уникальными боевыми качествами. Это была его победа в конкурентной борьбе с Джонсоном. И среди реактивных боевых самолётов он нашёл свою нишу и в этом преуспел.
Корейская мясорубка
У Александра Картвели был огромный опыт доводки и обеспечения боевого применения его поршневого «Тандерболта» во время Второй мировой войны. Он был твёрдо убеждён, что высокая боевая эффективность истребителя достигается тогда, когда он многоцелевой. Поэтому у его серийных «Тандерджетов" появляются большие сбрасываемые топливные баки на концах крыльев и на подкрыльных пилонах у фюзеляжа. Начиная с модификации F-84E, ради большего запаса топлива он даже удлиняет фюзеляж. Теперь его истребитель с четырьмя подвесными баками может сопровождать «Суперкрепости» в дальних полётах.
По центру тяжести истребителя на нижней поверхности фюзеляжа появляется отклоняемый воздушный тормоз. Истребитель F-84 с двумя бомбами по 500 кг на подкрыльных пилонах может быть пикирующим бомбардировщиком. Постепенно увеличивается тяга двигателей «Аллисон». Модификация J35-А-17, которая устанавливается на F-84Е уже давала 2225 кг без форсажа и позволяла взлетать истребителю Картвели с максимальным взлётным весом в десять тонн.
Хотя его опытные стреловидные истребители взлетели перед началом войны в Корее, воевать там пришлось отработанным машинам с прямым крылом. Впервые созданные им истребители будут уничтожать самолёты бывшего союзника США и гибнуть от них. Казалось, ещё недавно они воевали вместе против общего врага, и его «Тандерболты» посылали в СССР. А теперь стреловидные МиГи с советскими лётчиками сбивают его «Тандерджеты».
Появление этих манёвренных и быстрых МиГов с высокой тяговооружённостью было большим сюрпризом для авиаконструкторов на Западе. Откуда у русских такие мощные двигатели?
Александр Картвели знал, что русские получили двигатели от англичан уже давно, четыре года тому назад. Тогда двигатель Роллс-Ройса «Нин» с тягой в 2200 кг был одним из лучших в мире. Истребитель Локхида «Шутинг Стар» до сих пор летает на американской модификации этого двигателя. Но Картвели никак не мог объяснить себе, почему англичане сделали такой подарок Сталину. Ведь тогда было ясно, что, освоив немецкие трофейные двигатели и даже разработав к ним форсажные камеры, русские остановились на тяге 1100 кг. А тут сразу такой двойной скачок. Разве эти лейбористы в правительстве Её Величества не знали, кому они вручают такое оружие, как новейший авиационный двигатель? Александр вспоминает, что слышал, как будто бы некоторые английские министры возражали, а что толку? Освоение массового производства двигателя «Нин» в Советском Союзе поручили талантливому конструктору поршневых моторов Климову. Он добился от своих металлургов повышения термостойкости сплава для лопаток турбины, модифицировал английский «Нин» и довёл тягу его ВК-1 до 2700 кг.
Картвели даже передёрнуло от этих мыслей. Сегодня на последних модификациях его истребителей F-84Е стоит двигатель с тягой меньшей на полтонны потому, что более мощного не было. А русские, имея двигатели Климова, быстро освоили все тонкости стреловидных крыльев и создали несколько моделей лёгких и манёвренных истребителей со скоростью в 1000 км/ч. На вооружение они приняли МиГ-15. В прошлом году уже выпускали его серийно. И вот теперь он на вооружении и коммунистического Китая и Северной Кореи. Сталин, вооружившись таким истребителем, сразу решил проверить силу Запада и начал войну в Корее.
Александр Михайлович достаёт из ящика стола папку с материалами по МиГ-15, которую ему сегодня принесли из секретного отдела и сравнивает его параметры со своим F-84E. Главные отличия: вес конструкции у МиГа почти на две тонны меньше, а нормальный взлётный вес меньше почти на три тонны; тяга двигателя больше на 340кг. Отсюда и скороподъёмность, и максимальная скорость МиГа выше. А его вооружение на едином съёмном лафете снизу воздухозаборника, состоящее из одной пушки 37 мм и двух пушек 23 мм, пожалуй не хуже шести крупнокалиберных пулемётов на его F-84E.
Он представил себе, как его изящный, но тяжёлый истребитель встречается в небе над Кореей с МиГом. Каковы же у него шансы победить МиГа? Только подловить его в первой атаке. Продолжать вести с ним ближний манёвренный бой бесполезно. «Тандерджет» неповоротлив и радиус виража у него больше. Нет, вся надежда на внезапность и на численное преимущество.
Для войны в Корее в ноябре 1950 года формировалась 27-ая авиагруппа из трёх эскадрилий, на вооружение которых поступали только что выпущенные с завода в Фармигдейле истребители F-84 модификаций «D» и «Е». 27-ая авиагруппа была на высоком счету в ВВС США – большинство её пилотов участвовали в боях в прошедшей войне. Военные провели специальное испытание «Тандерджета» на проходимость по грунту и стойкость к песчаной пыли. Он не получил ограничений по аэродромам базирования.

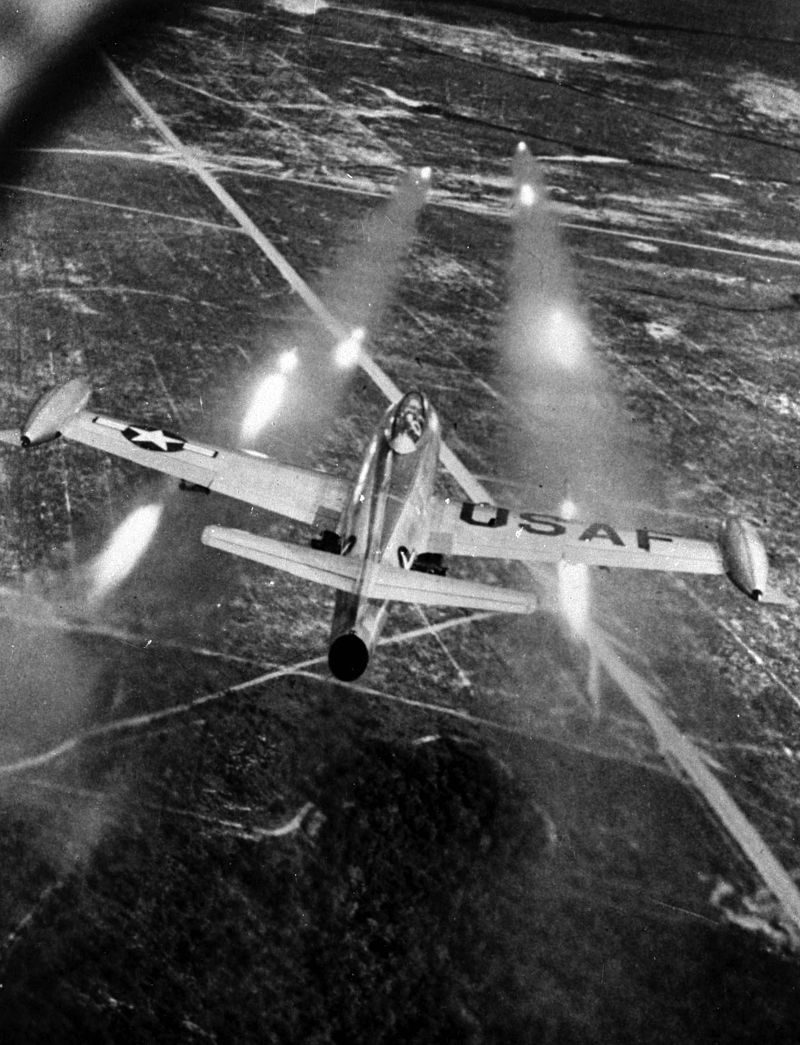

Пуск ракет истребителем Картвели
Перед Рождеством состоялся первый боевой вылет на прикрытие «Суперкрепостей» В-29, которые бомбили Пхеньян. Но МиГов не встретили. Первый воздушный бой с ними произошёл 21 января 1951 г. Четыре «Тандерджета» бомбили мост на реке Ханган, когда на них напали шесть МиГов. Пришлось отбиваться. В этом бою истребителем Картвели был сбит первый МиГ, но потеряли два самолёта.
Обо всём этом Александр Михайлович читал, день спустя, в сводке ВВС США. Воздушные схватки между МиГами и «Тандерджетами» продолжались весь 1951 год, причём иногда в них участвовали по несколько десятков машин с каждой стороны. Основными задачами истребителей Картвели в Корее были прикрытие бомбардировщиков В-29 и бомбовые удары по малоразмерным целям. В июне 27-ую авиагруппу в Корее сменила 136-ая, пилоты которой пересели на «Тандерджеты» с «Мустангов». В сентябре – пополнение, на истребители-бомбардировщики Картвели пересадили пилотов 49-ой авиагруппы, летавших на истребителях Р-80 Джонсона. Роль воздушных бойцов с МиГами взяли на себя стреловидные истребители «Сейбры».
В канун Нового 1952 года Картвели прочёл отчёт о том, как в последний раз его F-84 сбил МиГ-15 бис. Командование ВВС США в Корее с этого времени запретило «Тандерджетам» вступать в воздушный бой с МиГами. Они должны выполнять только свои задачи по бомбардировке и штурмовке. Число боевых машин Картвели в Корее увеличивается. 116-ая авиагруппа вооружилась ими вместо истребителей «Шутинг стар». Пилоты получили новую модификацию F-84G, освоили пилотирование на малой высоте и стрельбу НУРСами. Картвели и раньше уделял много внимания обеспечению эксплуатационной технологичности его реактивного истребителя, а в этой последней военной модификации постарался сделать всё возможное.
В последние полтора года войны на три авиагруппы самолётов Картвели легла основная нагрузка по поражению наземных целей. Впервые в боевой обстановке на девяти самолётах F-84G была использована и затем стала применяться постоянно система дозаправки в воздухе. Первый раз они вылетели с базы в Японии с бомбовой нагрузкой, поразили военные объекты в корейском городе Саривон и на обратном пути дозаправились от заправщиков КВ-29Р. Теперь самолёты Картвели прикрывали от МиГов «Сейбры».
Последний боевой вылет в войне в Корее «Тандерджеты» выполнили 26 июля 1953 г. Все три года войны они выполняли очень важную функцию и заслужили уважение командования ВВС США. Их полюбили как пилоты, так и техники. Картвели одержал моральную победу над своим конкурентом Джонсоном. Ведь его реактивных «Шутинг старов» до войны в Корее уже выпустили около тысячи. А во время войны целые авиагруппы пересаживали с его машин на истребители Картвели.
«Тандерджеты» закончили войну с внушительными результатами. Они совершили более 86 тысяч боевых вылетов и сбросили более 50 тысяч тонн бомб и напалма. На их боевом счету 588 мостов, много танков, орудий и паровозов. Основные потери они понесли от огня зенитной артиллерии.
Из трёх тысяч выпущенных «Тандерджетов» более двух тысяч будут долгие годы служить в ВВС Дании, Норвегии, Нидерландов, Франции, Италии, Греции, Турции, Португалии, Тайваня, Югославии, Ирана и Тайланда. Многие из этих стран впервые начали эксплуатировать реактивные истребители.
Стреловидный перехватчик
С лета 1948 года Александра Михайловича занимает идея стреловидного перехватчика. Он позволит сдвинуть пик волнового сопротивления и лететь ещё быстрее. И тут уж главный конструктор компании «Рипаблик» решил создать машину с большим числом технических новинок.
Чтобы сохранить минимальный зазор с поворотным крылом, борта фюзеляжа сделали плоскими. Убрать в крыло оказывается возможным только тележку с двумя узкими колёсами. Общее время полёта перехватчика – менее получаса. На макете перехватчик показывался военным с радиолокатором в носу и воздухозаборником под ним. Взлётный вес оценивался в пределах 12 тонн.

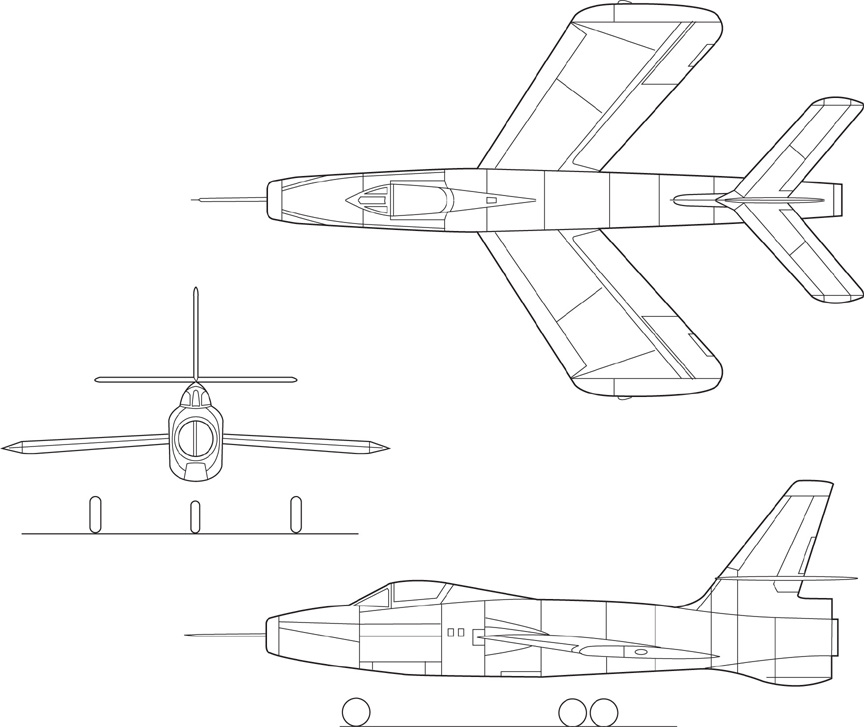

Общий вид проекта перехватчика Картвели, 1948 год

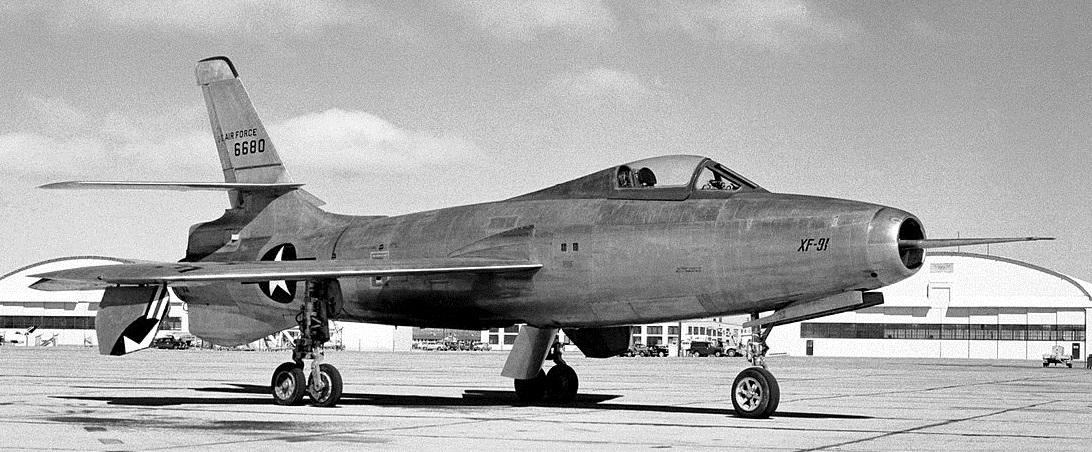

Первый опытный перехватчик ХF-91, 1949 год
Военные согласились с таким экстравагантным предложением и выдали контракт на две опытных машины ХF-91 под названием «Тандерсептор». Первая с обычным круглым воздухозаборником без радиолокатора начала лётные испытания на авиабазе Мурок 9 мая 1949 г и к концу года выполнила сорок полётов без ракетных двигателей.
Второй опытный перехватчик с таким же круглым воздухозаборником подключился к программе лётных испытаний в Калифорнии в 1950 году. Испытания проходили трудно. Машины возвращали на завод и дорабатывали. Испытывать в воздухе новые реактивные самолёты по соображениям секретности разрешалось только в затерянной от посторонних глаз пустыне в Калифорнии. Расстояние от Нью-Йорка неблизкое, а летать туда Александру Михайловичу приходилось часто. Там, на лётных испытаниях, уже несколько его машин.
