Программная инженерия. Теория и практика

Понятие программной инженерии. Основные определения: информатика, системотехника, бизнес-реинжиниринг. Программное обеспечение: определение, свойства.

1.1. Введение в программную инженерию

Чем программирование отличается от программной инженерии [2]? Тем, что первое является некоторой абстрактной деятельностью и может происходить во многих контекстах. Можно программировать для удовольствия, для того, чтобы научиться (например, на уроках, на семинарах в университете), можно программировать в рамках научных разработок, а можно заниматься промышленным программированием. Как правило, это происходит в команде. При этом необходимо точно понимать, что нужно заказчику, выполнить работу в определенные сроки и результат должен быть нужного качества – того, которое удовлетворит заказчика и за которое он заплатит. Чтобы удовлетворить этим требованиям, программирование «обрастает» различными дополнительными видами деятельности: разработкой требований, планированием, тестированием, конфигурационным управлением, проектным менеджментом, созданием различной документации (проектной, пользовательской и пр.).

Разработка программного кода предваряется анализом и проектированием (первое означает создание функциональной модели будущей системы без учета реализации для осознания программистами требований и ожиданий заказчика; второе – предварительный макет, эскиз, план системы на бумаге). Трудозатраты на анализ и проектирование, а также форма представления их результатов сильно варьируются в зависимости от видов проектов и предпочтений разработчиков и заказчиков.

Требуются также специальные усилия по организации процесса разработки. В общем виде это итеративно-инкрементальная модель, когда требуемая функциональность создается порциями, которые менеджеры и заказчик могут оценить, и тем самым есть возможность управления ходом разработки. Однако эта общая модель имеет множество модификаций и вариантов.

Разработку системы также необходимо выполнять с учетом удобств ее дальнейшего сопровождения, повторного использования и интеграции с другими системами. Это значит, что система разбивается на компоненты, удобные в разработке, годные для повторного использования и интеграции, а также имеющие необходимые характеристики по быстродействию. Для этих компонент тщательно прорабатываются интерфейсы. Сама же система документируется на многих уровнях, создаются правила оформления программного кода, оставляются многочисленные семантические следы, помогающие создать и сохранить, поддерживать единую, стройную архитектуру, единообразный стиль, порядок.

Все эти и другие дополнительные виды деятельности, выполняемые в процессе промышленного программирования и необходимые для успешного выполнения заказов, и будем называть программной инженерией (software engineering). Хотя еще в 70-х гг. прошлого столетия академиком А.П. Ершовым термин software engineering переводился на русский язык как «технология программирования», программная инженерия – более современный, но менее традиционный перевод этого же термина, предложенный в конце 90-х И.В. Поттосиным. Получается, что так мы обозначаем, во-первых, некоторую практическую деятельность, а во-вторых, специальную область знания, или, другими словами, научную дисциплину. Ведь для облегчения выполнения каждого отдельного проекта, для возможности использовать разнообразный положительный опыт, достигнутый другими командами и разработчиками, этот самый опыт подвергается осмыслению, обобщению и надлежащему оформлению. Так появляются различные методы и практики (best practices) – тестирования, проектирования, работы над требованиями, архитектурных шаблонов, а также стандарты и методологии, касающиеся всего процесса в целом (например, MSF, RUP, CMMI, Scrum). Вот эти-то обобщения и входят в программную инженерию как в область знания.

Необходимость в программной инженерии как в специальной области знаний была осознана мировым сообществом в конце 60-х гг. прошлого века, более чем на 20 лет позже рождения самого программирования, если считать таковым знаменитый отчет фон Неймана «First Draft of a Report on the EDVAC», обнародованный им в 1945 г. Рождением программной инженерии является 1968 г. – конференция НАТО «Software Engineering», г. Гармиш (ФРГ), которая целиком была посвящена рассмотрению этих вопросов. В сферу программной инженерии попадают все вопросы и темы, связанные с организацией и улучшением процесса разработки ПО, управлением коллективом разработчиков, созданием и внедрением программных средств поддержки жизненного цикла ПО. Программная инженерия использует достижения информатики, тесно связана с системотехникой, часто предваряется бизнес-реинжинирингом (рис. 1). Немного подробнее об этом контексте программной инженерии.

Информатика (computer science) – это свод теоретических наук, основанных на математике и посвященных формальным основам вычислимости. Сюда относят математическую логику, теорию грамматик, методы построения компиляторов, математические формальные методы, используемые в верификации и модельном тестировании и т.д. Трудно строго отделить программную инженерию от информатики, но в целом направленность этих дисциплин различна. Программная инженерия нацелена на решение проблем производства, информатика – на разработку формальных, математизированных подходов к программированию.

Системотехника (system engineering) объединяет различные инженерные дисциплины по разработке всевозможных искусственных систем – энергоустановок, телекоммуникационных систем, встроенных систем реального времени и т.д. Очень часто ПО оказывается частью таких систем, выполняя задачу управления соответствующим оборудованием. Такие системы называются программно-аппаратными, и участвуя в их создании, программисты вынуждены глубоко разбираться в особенностях соответствующей аппаратуры.

Бизнес-реинжиниринг (business reengineering) в широком смысле обозначает модернизацию бизнеса в определенной компании, внедрение новых практик, поддерживаемых соответствующими новыми информационными системами. При этом акцент может быть как на внутреннем переустройстве компании, так и на разработке нового клиентского сервиса (как правило, эти вопросы взаимосвязаны). Бизнес-реинжиниринг часто предваряет разработку и внедрение информационных систем на предприятии, так как требуется сначала навести определенный порядок в делопроизводстве, а лишь потом закрепить его информационной системой.

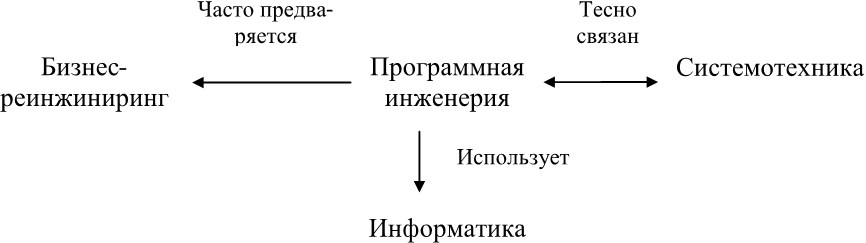

Рис. 1. Связь программной инженерии с другими областями

Программное обеспечение – это множество развивающихся во времени логических предписаний, с помощью которых коллектив людей управляет и использует многопроцессорную и распределенную систему вычислительных устройств.

Это определение, данное Харальдом Милсом, известным специалистом в области программной инженерии из компании IBM, заключает в себе следующее.

Логические предписания – это не только сами программы, но и различная документация (например, по эксплуатации программ) и шире – определенная система отношений между людьми, использующими эти программы в рамках некоторого процесса деятельности.

Современное ПО предназначено, как правило, для одновременной работы со многими пользователями, которые могут быть значительно удалены друг от друга в физическом пространстве. Таким образом, вычислительная среда (персональные компьютеры, серверы и т.д.), в которой ПО функционирует, оказывается распределенной.

Задачи, решаемые современным ПО, часто требуют разных вычислительных ресурсов в силу различной специализации этих задач, из-за большого объема выполняемой работы, а также из соображений безопасности. Например, появляется сервер базы данных, сервер приложений и пр. Следовательно, вычислительная среда, в которой ПО функционирует, оказывается многопроцессорной.

ПО развивается во времени – исправляются ошибки, добавляются новые функции, выпускаются новые версии, меняется его аппаратная база.

Таким образом, ПО является сложной динамической системой, включающей в себя технические, психологические и социальные аспекты. ПО заметно отличается от других видов систем, создаваемых (созданных) человеком – механических, социальных, научных и пр., и имеет следующие особенности, выделенные Фредериком Бруксом в его знаменитой статье «Серебряной пули нет»:

1. Сложность программных объектов, которая существенно зависит от их размеров. Как правило, большее ПО (большее количество пользователей, больший объем обрабатываемых данных, более жесткие требования по быстродействию и пр.) с аналогичной функциональностью – это другое ПО. Классическая наука строила простые модели сложных явлений, и это удавалось, так как сложность не была характеристической чертой рассматриваемых явлений. Сравнение программирования именно с наукой, а не с театром, кинематографом, спортом и другими областями человеческой деятельности оправдано, поскольку оно возникло главным образом из математики, а первые его плоды – программы – предназначались для использования при научных расчетах. Кроме того, большинство программистов имеют естественно-научное, математическое или техническое образование, именно поэтому парадигмы научного мышления широко используются при программировании – явно или неявно.

2. Согласованность – ПО основывается не на объективных посылках (подобно тому, как различные системы в классической науке подкреплены постулатами и аксиомами), а должно быть согласовано с большим количеством интерфейсов, с которыми впоследствии оно должно взаимодействовать. Эти интерфейсы плохо поддаются стандартизации, поскольку они базируются на многочисленных и плохо формализуемых человеческих соглашениях.

3. Изменяемость – ПО легко изменить и, как следствие, требования к нему постоянно меняются в процессе разработки. Это создает много дополнительных трудностей при его разработке и эволюции.

4. Нематериальность, или, как было в оригинале, незримость – ПО невозможно увидеть, оно виртуально. Поэтому, например, трудно воспользоваться технологиями, основанными на предварительном создании чертежей, успешно используемыми в других промышленных областях (например, в строительстве, машиностроении). Там на чертежах в схематичном виде воспроизводятся геометрические формы создаваемых объектов. Когда объект создан, эти формы можно увидеть, а ПО увидеть невозможно.

1.2. Технология программирования и ее основные этапы

Программирование – сравнительно молодая и быстро развивающаяся отрасль науки и техники. Опыт ведения реальных разработок и совершенствования имеющихся программных и технических средств постоянно переосмысливается, в результате чего появляются новые методы, методологии и технологии, которые, в свою очередь, служат основой более современных средств разработки программного обеспечения. Исследовать процессы создания новых технологий и определять их основные тенденции целесообразно, сопоставляя эти технологии с уровнем развития программирования и особенностями имеющихся в распоряжении программистов программных и аппаратных средств.

Технологией программирования называют совокупность методов и средств, используемых в процессе разработки программного обеспечения. Как любая другая технология, технология программирования представляет собой набор технологических инструкций. Они включают:

• указание последовательности выполнения технологических операций;

• перечисление условий, при которых выполняется та или иная операция;

• описания самих операций, в которых для каждой операции определены исходные данные, результаты, а также инструкции, нормативы, стандарты, критерии и методы оценки и т.п.

Кроме набора операций и их последовательности, технология также определяет способ описания проектируемой системы, точнее модели, используемой на конкретном этапе разработки.

Различают технологии, используемые на конкретных этапах разработки или для решения отдельных задач этих этапов, и технологии, охватывающие несколько этапов или весь процесс разработки. В основе первых, как правило, лежит ограниченно применимый метод, позволяющий решить конкретную задачу, в основе вторых – базовый метод или подход, определяющий совокупность методов, используемых на разных этапах разработки, или методологию.

Чтобы разобраться в существующих технологиях программирования и определить основные тенденции их развития, целесообразно рассматривать эти технологии в историческом контексте, выделяя этапы развития программирования как науки.

Первый этап – «стихийное» программирование. Этот этап охватывает период от момента появления первых вычислительных машин до середины 60-х гг. XX в. В этот период практически отсутствовали сформулированные технологии и программирование фактически было искусством. Первые программы имели простейшую структуру. Они состояли из собственно программы на машинном языке и обрабатываемых ею данных. Сложность программ в машинных кодах ограничивалась способностью программиста одновременно мысленно отслеживать последовательность выполняемых операций и местонахождение данных при программировании.

Появление ассемблеров позволило вместо двоичных или 16-ричных кодов использовать символические имена данных и мнемоники кодов операций. В результате программы стали более «читаемыми».

Создание языков программирования высокого уровня, таких, как FORTRAN и ALGOL, существенно упростило программирование вычислений, снизив уровень детализации операций. Это, в свою очередь, позволило увеличить сложность программ.

Революционным было появление в языках средств, дающих возможность оперировать подпрограммами (идея написания подпрограмм возникла гораздо раньше, но отсутствие средств поддержки в первых языковых средствах значительно снижало эффективность их применения). Подпрограммы можно было сохранять и использовать в других программах. В результате были созданы огромные библиотеки расчетных и служебных подпрограмм, которые по мере надобности вызывались из разрабатываемой программы.

Типичная программа того времени состояла из основной программы, области глобальных данных и набора подпрограмм (в основном библиотечных), выполняющих обработку всех данных или их части.

Слабым местом такой архитектуры было то, что при увеличении количества подпрограмм возрастала вероятность искажения части глобальных данных какой-либо подпрограммой. Например, подпрограмма поиска корней уравнения на заданном интервале по методу деления отрезка пополам меняет величину интервала. Если при выходе из подпрограммы не предусмотреть восстановления первоначального интервала, то в глобальной области окажется неверное значение интервала. Чтобы сократить количество таких ошибок, было предложено в подпрограммах размещать локальные данные.

Сложность разрабатываемого программного обеспечения при использовании подпрограмм с локальными данными по-прежнему ограничивалась возможностью программиста отслеживать процессы обработки данных, но уже на новом уровне. Однако появление средств поддержки подпрограмм позволило осуществлять разработку программного обеспечения нескольким программистам параллельно.

В начале 60-х гг. XX в. разразился «кризис программирования». Он выражался в том, что фирмы, взявшиеся за разработку сложного программного обеспечения, такого, как операционные системы, срывали все сроки завершения проектов. Проект устаревал раньше, чем был готов к внедрению, увеличивалась его стоимость, и в результате многие проекты так никогда и не были завершены.

Объективно все это было вызвано несовершенством технологии программирования. Прежде всего стихийно использовалась разработка «снизу вверх» – подход, при котором вначале проектировали и реализовывали сравнительно простые подпрограммы, из которых затем пытались построить сложную программу. В отсутствие четких моделей описания подпрограмм и методов их проектирования создание каждой подпрограммы превращалось в непростую задачу, интерфейсы подпрограмм получались сложными, и при сборке программного продукта выявлялось большое количество ошибок согласования. Исправление таких ошибок, как правило, требовало серьезного изменения уже разработанных подпрограмм, что еще более осложняло ситуацию, так как при этом в программу часто вносились новые ошибки, которые также необходимо было исправлять… В конечном счете процесс тестирования и отладки программ занимал более 80 % времени разработки, если вообще когда-нибудь заканчивался. На повестке дня самым серьезным образом стоял вопрос разработки технологии создания сложных программных продуктов, снижающей вероятность ошибок проектирования.

Анализ причин возникновения большинства ошибок позволил сформулировать новый подход к программированию, который был назван «структурным».

Второй этап – структурный подход к программированию (60–70-е гг. XX в.). Структурный подход к программированию представляет собой совокупность рекомендуемых технологических приемов, охватывающих выполнение всех этапов разработки программного обеспечения. В основе структурного подхода лежит декомпозиция (разбиение на части) сложных систем с целью последующей реализации в виде отдельных небольших (до 40–50 операторов) подпрограмм. С появлением других принципов декомпозиции (объектного, логического и т.д.) данный способ получил название процедурной декомпозиции.

В отличие от используемого ранее процедурного подхода к декомпозиции, структурный подход требовал представления задачи в виде иерархии подзадач простейшей структуры. Проектирование, таким образом, осуществлялось «сверху вниз» и подразумевало реализацию общей идеи, обеспечивая проработку интерфейсов подпрограмм. Одновременно вводились ограничения на конструкции алгоритмов, рекомендовались формальные модели их описания, а также специальный метод проектирования алгоритмов – метод пошаговой детализации.

Поддержка принципов структурного программирования была заложена в основу так называемых процедурных языков программирования. Как правило, они включали основные «структурные» операторы передачи управления, поддерживали вложение подпрограмм, локализацию и ограничение области «видимости» данных. Среди наиболее известных языков этой группы стоит назвать PL/1, ALGOL-68, Pascal, С.

Одновременно со структурным программированием появилось огромное количество языков, базирующихся на других концепциях, но большинство из них не выдержало конкуренции. Какие-то языки были просто забыты, идеи других были использованы в следующих версиях развиваемых языков.

Дальнейший рост сложности и размеров разрабатываемого программного обеспечения потребовал развития структурирования данных. Как следствие этого в языках появляется возможность определения пользовательских типов данных. Одновременно усилилось стремление разграничить доступ к глобальным данным программы, чтобы уменьшить количество ошибок, возникающих при работе с глобальными данными. В результате появилась и начала развиваться технология модульного программирования.

Модульное программирование предполагает выделение групп подпрограмм, использующих одни и те же глобальные данные в отдельно компилируемые модули (библиотеки подпрограмм), например, модуль графических ресурсов, модуль подпрограмм вывода на принтер. Связи между модулями при использовании данной технологии осуществляются через специальный интерфейс, в то время как доступ к реализации модуля (телам подпрограмм и некоторым «внутренним» переменным) запрещен. Эту технологию поддерживают современные версии языков Pascal и С (C++), языки Ада и Modula.
