Запись CD и DVD. Профессиональный подход

• Строение CD.

• Строение DVD.

• Правила эксплуатации компакт-дисков.

• Привод CD/DVD.

В конце 1970-х годов компании Sony и Philips начали совместную разработку единого стандарта оптических носителей информации. Philips создала лазерный проигрыватель, а Sony разработала технологию записи на оптических носителях информации. По предложению корпорации Sony размер диска был равен 12 см, так как данный объем позволял записать целиком Девятую симфонию Бетховена. В 1982 году в документе, названном Red Book (Красная книга), был опубликован стандарт обработки, записи и хранения информации на лазерных дисках, а также физические параметры диска.

Примечание.

Существует легенда, что документ Red Book (Красная книга) назвали так из-за обложки, в которой его хранили. Все дальнейшие стандарты компакт-дисков получили названия книг разных цветов: Yellow Book (Желтая книга), Orange Book (Оранжевая книга), White Book (Белая книга), Blue Book (Синяя книга), Green Book (Зеленая книга).

В стандарте Red Book (Красная книга) были определены следующие параметры.

• Физический размер диска.

• Структура диска и организация данных.

Примечание.

Все данные на диске разделены на фреймы (frames). Каждый фрейм состоит из 192 бит для музыки, 388 бит для данных модуляции и коррекции ошибок и одного контрольного бита. 98 фреймов составляют один сектор (sector). Секторы объединяются в дорожку (track). На диске может быть записано максимум 99 дорожек.

• Запись данных единым потоком от центра к периферии.

• Чтение данных с постоянной линейной скоростью (Constant Linear Velocity, CLV).

Примечание.

Во время записи и считывания информации при перемещении луча лазера от центра к периферии скорость вращения диска уменьшается. Это необходимо для обеспечения возможности считывать и записывать один и тот же объем информации за одно и то же время. Поэтому без применения технологии CLV при воспроизведении, например музыкальных произведений, происходило бы изменение скорости исполнения.

Из-за относительно небольшого размера лазерных дисков по сравнению с виниловыми пластинками их стали называть компакт-дисками, или сокращенно CD (Compact Disk). Первые компакт-диски предназначались для записи и воспроизведения музыки (собственно говоря, они для этого и создавались) и позволяли хранить до 74 минут высококачественного стереозвука. Стандарт таких дисков был назван CD-DA (Compact Disk Digital Audio – компакт-диск цифрового аудио).

С развитием компьютерной индустрии появилась потребность в технологии, позволяющей хранить на компакт-дисках не только цифровой звук, но и различные данные. Компьютерные программы не могли поместиться на дискетах, а объемы пользовательских файлов становились все больше и больше.

В 1984 году был опубликован стандарт, названный Yellow Book (Желтая книга). Компании Sony и Philips реорганизовали структуру компакт-дисков и стали применять новые коды коррекции ошибок – EDC (Error Detection and Correction) и ECC (Error Correction Code). Основной единицей размещения данных стал сектор. Один сектор содержит: 12 байт для синхронизации, 4 байта для заголовков, 2048 байт для данных пользователя и 288 байт для коррекции ошибок.

Для считывания компьютерных данных была разработана технология CAV (Constant Angular Velocity – постоянная угловая скорость). Технология CAV позволяет считывать информацию с диска быстрее, чем технология CLV, так как при перемещении луча лазера от центра к периферии поток данных увеличивается. Современные приводы компакт-дисков поддерживают обе технологии.

Компьютерные лазерные диски были названы CD-ROM – Compact Disk ReadOnly Memory (дословно – «память только для чтения на компакт-дисках»). В конце 1990-х годов привод компакт-дисков стал стандартным компонентом любого компьютера и подавляющее большинство программ стали распространяться на компакт-дисках.

Потребительский рынок стремительно расширялся, объемы производства возрастали, и крупнейшие производители занялись разработкой технологии, позволяющей пользователю самостоятельно записывать любую информацию на компакт-диск. В 1988 году компанией Tajyo Yuden был выпущен первый в мире CD-R (Compact Disk Recordable – записываемый компакт-диск). Самой большой трудностью, с которой столкнулись разработчики записывающих приводов компакт-дисков, – это поиск материалов, имеющих высокую отражающую способность. Компания Tajyo Yuden с успехом справилась с поставленной задачей. Сплав золота и цианина, который они использовали для производства таких приводов, обладал отражающей способностью свыше 70 %. Этой же компанией был разработан метод нанесения активного органического слоя на поверхность диска, а также технология разделения диска на дорожки.

Строение CD

Компакт-диск (Compact Disk, CD) – это диск диаметром 120 мм (4,75 дюйма) или 80 мм (3,1 дюйма) и толщиной 1,2 мм. Глубина штриха равна 0,12 мкм, ширина – 0,6 мкм. Штрихи расположены по спирали, от центра к периферии. Длина штриха – 0,9–3,3 мкм, расстояние между дорожками – 1,6 мкм. Компакт-диски состоят из трех-шести слоев.

Для размещения пяти– и трехдюймовых дисков в лотке привода компакт-диска имеются специальные углубления – соответственно 5 и 3 дюйма.

Примечание.

В устной речи, а также в печати чаще всего употребляются округленные значения диаметра диска: вместо 4,75 дюйма – 5, вместо 3,1 дюйма – 3.

Стандартный пятидюймовый диск может содержать 650–700 Мбайт информации, 74–80 минут высококачественного стереозвука с частотой дискретизации 44,1 кГц и глубиной оцифровки 16 бит или огромное количество звука в формате MP3.

На трехдюймовые диски помещается около 180 Мбайт информации.

Иногда встречаются диски, называемые «визитной карточкой» (business card) (рис. 1.1). По внешнему виду и размеру они напоминают визитную карточку, а фактически являются трехдюймовыми дисками, обрезанными с двух сторон. На такой компакт-диск записывается от 10 до 80 Мбайт, в зависимости от степени обрезания краев диска.

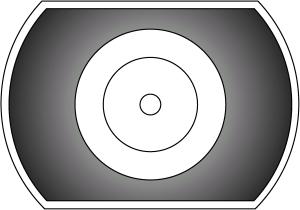

Рис. 1.1. Компакт-диск «визитная карточка».

Основой диска, предназначенного для записи информации промышленным способом, служит прозрачный поликарбонат, на который наносят тонкий слой из сплава алюминия, затем покрывают его защитным слоем лака и наносят полиграфическое изображение (рис. 1.2).

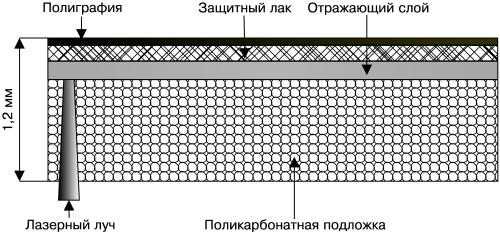

Рис. 1.2. Структура CD.

Диски DVD, DVD-R, DVD-RW, CD, CD-R, и CD-RW производятся различными фирмами: AMD, Amedia, Digitex, HP, Imation, MBI, Memorex, Philips, Smartbuy, Sony, TDK, Verbatim.

При покупке компакт-дисков следует обращать внимание на следующие тонкости.

• Наличие потеков лака на гранях диска может вызвать дополнительную вибрацию и, как следствие, ошибки при считывании и записи данных.

• При отсутствии добавочных слоев краски диск просвечивается, не стоит надеяться на продолжительный срок службы такого изделия.

• Если диск просвечивается, обратите внимание, как нанесен отражающий слой. При просмотре на свет на компакт-диске не должно быть разводов, отражающий слой должен быть одинаковым на всей поверхности.

• Поликарбонатная основа должна быть однородной, без пузырьков воздуха.

• Большинство продающихся в магазинах компакт-дисков с играми, фильмами или программами изготовлены методом штамповки.

Запись DVD и CD промышленным способом происходит в восемь этапов.

1. Подготавливают данные, которые необходимо записать на компакт-диск.

2. На поверхность обработанного с высокой точностью специального полированного стекла в виде диска наносят светочувствительный фоторезистивный слой определенной толщины. С помощью лазерного луча, управляемого компьютером, засвечивают определенные участки фоточувствительного слоя.

3. После проявки в специальных растворах на стекле остаются небольшие впадины, называемые pits (питы), и выпуклые места – lands. Полученная таким способом матрица, или стампер, называется Glass Master (стеклянная основа).

4. С помощью специальных реактивов или вакуумного напыления на Glass Master наносят тонкий слой никеля или серебра. Таким образом мы получаем Metal Master (мастер-диск).

5. Создают негатив мастер-диска. На месте выступов образуются впадины, и наоборот, на месте впадин образуются выступы.

6. Из высокопрочного материала создают штамп, в центре которого просверливают отверстие.

7. Штамп помещают в пресс-машину и изготавливают копии.

8. На копии наносят алюминиевую пленку, предназначенную для отражения лазерного луча. Толщина пленки составляет сотые доли микрометров. Диск покрывают лаком и наносят на него полиграфическое изображение.

CD-R (CD Recordable – записываемый компакт-диск) – имеет более сложную структуру. На его поверхность добавляется еще один слой, на который и производится запись. Активный, или регистрирующий, слой расположен между основой и отражающим слоем (рис. 1.3).

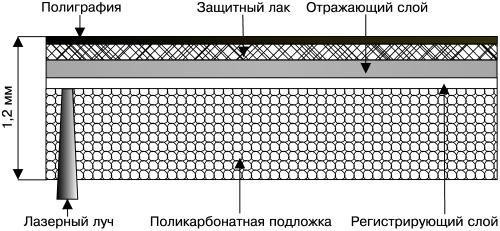

Рис. 1.3. Структура CD-R.

Чистый CD-R, или «болванка», имеет спиральную дорожку (Pre-groove), которая содержит специальные метки и сигналы синхронизации. Во время записи предварительная разметка помогает движению лазера по нужной траектории. Кроме того, программы для записи компакт-дисков сами «читают» некоторые параметры используемого CD-R, что упрощает настройку пользователем этих программ. Сигналы синхронизации записываются с пониженной амплитудой и впоследствии перекрываются записываемым сигналом.

Во время записи луч лазера движется по спиральной дорожке и в момент своей активности расплавляет дополнительный слой. Под воздействием лазера этот слой меняет свою структуру. Таким образом получаются ячейки (питы), соответствующие данным, записывающимся на компакт-диск. После этого этапа изменение структуры активного слоя диска невозможно, и данные, записанные на диск, удалению не подлежат.

Примечание.

Питы – это сквозные отверстия в дополнительном слое.

Активный слой изготавливают из органических соединений: цианина (Cyanine) и его производной – фталоцианина (Phtalocyanine). Считается, что фталоцианин более надежен и долговечен, так как менее чувствителен к солнечному свету. Но еще менее чувствительны к солнечному свету диски с активным слоем MetalAZO, разработанные компанией Mitsubishi Chemical.

Требования к светоотражающему слою CD-R, по сравнению со штампованными дисками, достаточно высоки из-за наличия регистрирующего слоя. Поэтому для изготовления отражающего слоя используются более дорогие материалы – промышленное золото и серебро, – а также сложные сплавы.

Рабочая поверхность CD-R в зависимости от комбинации веществ, используемых в регистрирующем и отражающем слоях, может быть различного цвета. Раньше многие диски имели золотистую рабочую поверхность из-за применения золота.

В настоящее время для изготовления светоотражающего слоя используют серебро, так как этот материал дешевле и обладает более высоким коэффициентом отражения. Чаще всего рабочая поверхность бывает прозрачной, темно-синего или светло-зеленого цвета. Срок службы таких дисков, в зависимости от материала изготовления, составляет от 10 до 100 лет.

CD-RW (Compact Disk Re-Writable – перезаписываемый компакт-диск) (рис. 1.4) – имеет, кроме описанных выше, еще два термозащитных слоя. Наличие дополнительных слоев позволяет записывать на такой диск более 1000 раз.

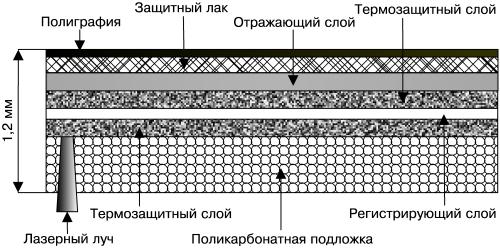

Рис. 1.4. Структура CD-RW.

Во время «прожига» (записи диска) луч лазера нагревает участки промежуточного слоя. При последующем охлаждении эти участки переходят из кристаллической формы в аморфную. Если информацию с CD-RW необходимо стереть, луч лазера нагревает промежуточный слой менее интенсивно, и аморфные участки кристаллизуются.

Строение DVD

В декабре 1995 года 10 компаний, объединившихся в союз DVD Consortium, официально объявили о создании единого унифицированного стандарта – DVD. Аббревиатура DVD сначала расшифровывалась как Digital Video Disc (Цифровой видеодиск), но впоследствии ее значение было изменено на Digital Versatile Disc (Цифровой двухсторонний диск). Диск был полностью совместим со стандартами Red Book (Красная книга) и Yellow Book (Желтая книга).

DVD внешне идентичен CD, но позволяет записывать информацию, большую по объему в 24 раза, то есть до 17 Гбайт. Это стало возможным благодаря изменению физических характеристик диска и применению новых технологий. Расстояние между дорожками уменьшилось до 0,74 мкм, а геометрические размеры пит – до 0,4 мкм для однослойного диска и 0,44 мкм для двухслойного диска. Увеличилась область данных, уменьшились физические размеры секторов. Нашел применение более эффективный код исправления ошибок – RSPC (Reed Solomon Product Code), стала возможной более эффективная битовая модуляция.

Технология DVD предоставляет огромное количество форматов и четыре типа конструктивного исполнения двух размеров. Диск такого стандарта может быть как односторонним, так и двухсторонним. На каждой стороне может быть один или два рабочих слоя. Рассмотрим основные характеристики DVD различных типов.

• Размер диска – 80 мм (3,1 дюйма).

– DVD-1 (Single-sided, single-layer) – односторонний и однослойный диск. Может содержать до 1,36 Гбайт информации (рис. 1.5).

– DVD-2 (Single-sided, double-layer) – односторонний двухслойный диск. Содержит до 2,48 Гбайт информации (рис. 1.6).

– DVD-3 (Double-sided, double-layer) – двухслойный диск с одним информационным слоем на каждой стороне. Емкость – до 2,74 Гбайт информации (рис. 1.7).

– DVD-4 (Double-sided, double-layer) – диск с двумя информационными слоями на каждой стороне. Емкость такого диска – до 4,95 Гбайт (рис. 1.8).

• Размер диска – 120 мм (4,75 дюйма).

– DVD-5 (Single-sided, single-layer) – односторонний однослойный диск. Содержит до 4,7 Гбайт информации.

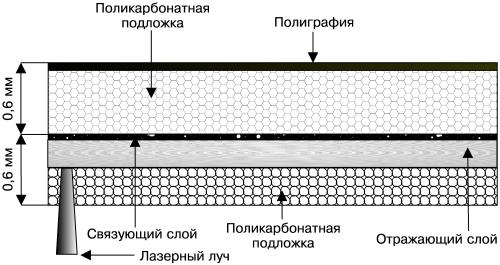

Рис. 1.5. Структура DVD-1 и DVD-5.

– DVD-9 (Single-sided, double-layer) – односторонний и двухслойный диск. Емкость – до 8,5 Гбайт.

– DVD-10 (Double-sided, double-layer) – двухслойный диск с одним информационным слоем на каждой стороне. Содержит до 9,4 Гбайт информации.

– DVD-18 (Double-sided, double-layer) – двухслойный диск с двумя информационными слоями на каждой стороне. Способен вместить до 17 Гбайт информации.

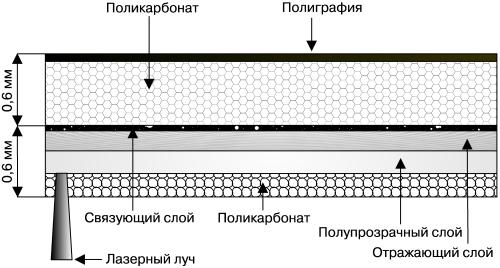

Рис. 1.6. Структура DVD-2 и DVD-9.

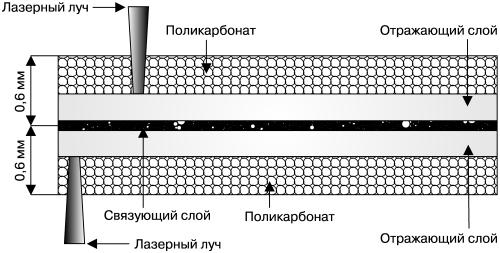

Рис. 1.7. Структура DVD-3 и DVD-10.

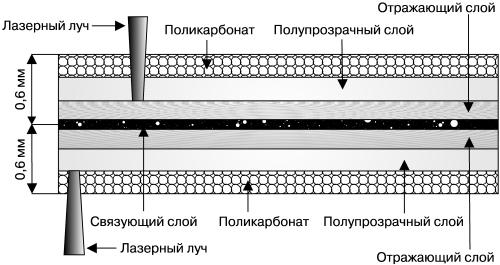

Рис. 1.8. Структура DVD-4 и DVD-18.

Примечание.

Число в наименовании диска– DVD-1, DVD-4, DVD-10 и т. д. – это округленное значение емкости.

Запись однослойных DVD аналогична записи CD, а вот запись двухслойных дисков существенно отличается от описанного ранее процесса.

Двухслойные диски типов DVD-2 и DVD-9 имеют два рабочих слоя для записи информации. Эти слои разделяются с помощью специального полупрозрачного материала. Для выполнения своей функции такой материал должен обладать взаимоисключающими свойствами: хорошо отражать лазерный луч в процессе считывания наружного слоя и одновременно быть максимально прозрачным при считывании внутреннего слоя. По заказу корпораций Philips и Sony компания 3M создала материал, удовлетворяющий таким требованиям: обладающий коэффициентом отражения 40 % и необходимой прозрачностью.

Во время считывания информации с такого диска лазерный луч сначала проходит сквозь полупрозрачный слой, фокусируясь на треках внутреннего слоя. Считав всю информацию внутреннего слоя, лазерный луч автоматически меняет свою фокусировку и считывает информацию с полупрозрачного слоя. Наличие в приводе DVD буфера и возможность быстрой смены фокусировки позволяет непрерывно подавать данные на материнскую плату.

При изготовлении двухслойного диска сначала штампуется первый слой, основанный на поликарбонатах. Затем наносится полупрозрачный материал, который в свою очередь покрывается пленкой фотополимерного материала. С помощью ультрафиолетового излучения фотополимеру придается жесткость, и DVD заливается поликарбонатом, который служит диску защитным слоем.

DVD имеют толщину 0,6 мм. Для физической совместимости с CD на DVD дополнительно приклеивалась поликарбонатная подложка толщиной 0,6 мм. С целью не только увеличить толщину DVD до 1,2 мм, но и одновременно улучшить его функциональность, увеличив емкость носителя в два раза, компанией Toshiba был создан двухсторонний диск (типы DVD-3 и DVD-10). Чтобы получить диск типа DVD-3, достаточно склеить между собой со стороны этикеток два DVD-1; для получения же DVD-10 соединяются два DVD-5. Таким образом, склеивая между собой два диска толщиной 0,6 мм, мы получаем один диск, по толщине равный CD и обладающий возможностью записать вдвое больше информации.

Для получения дисков типа DVD-4 следует склеить два DVD-2, для DVD-18 – соответственно два DVD-9.

Принцип записи информации на DVD-R (Digital Versatile Disk Read-only – однократно записываемый DVD) и считывания с него аналогичен записи и считыванию CD-R. Во время записи DVD в специальных рекордерах лазерный луч повышенной мощности «прожигает» в активном слое отверстия (питы). При считывании информации лазерный луч обычной мощности, свободно проходя сквозь образовавшееся отверстие, отражается от металлизированного слоя и попадает на фотодатчик, а потом на микропроцессор.

Для записи и считывания информации с DVD-RW (Digital Versatile Disk ReWritable – перезаписываемый DVD) применяется технология Phase Change Technology (метод изменения фазы). Лазерный луч во время записи движется по спиральной дорожке. В период повышенной активности луча регистрирующий слой меняет свою структуру, переходя из кристаллического состояния в аморфное. При считывании информации детектор распознает, от какой поверхности отразился лазерный луч – кристаллической или аморфной, – и преобразует данные в цифровой поток. Под воздействием лазерного луча определенной мощности активный (регистрирующий) слой возвращается в исходное состояние, и диск может быть перезаписан множество раз.

Материал, способный неоднократно менять свою структуру, был разработан компанией TDK и получил название AVIST (Advanced Versatile Information Storage Technology – современная универсальная технология запоминания информации).

Примечание.

Материал AVIST в кристаллическом состоянии обладает 25–35 %-ной отражающей способностью, а при переходе в аморфное состояние темнеет и не отражает лазерный луч.

Для DVD-ROM, VideoDVD, AudioDVD и т. д. применяется файловая система UDF (Universal Disk Format – универсальный дисковый формат), разработанная ассоциацией OSTA (Optical Storage Technology Association – ассоциация по поддержке технологии хранения данных на оптических носителях). Данная файловая система является развитием файловой системы CD-ROM (CDFS или ISO 9660).

Изначально технология DVD разрабатывалась для записи и воспроизведения фильмов. VideoDVD должны обеспечивать следующие возможности:

• воспроизведение фильмов длительностью не менее 133 минут;

• различные варианты отображения широкоэкранного видео;

• до 32 вариантов субтитров на различных языках;

• объемный звук;

• защиту от копирования и региональное кодирование;

• интерактивность просмотра.

Данные, содержащиеся на VideoDVD, подразделяются на два типа:

• навигационные данные;

• объекты воспроизведения.

Объекты воспроизведения делятся на видео, аудио и графику.

Для воспроизведения цифрового видео требуется цифровой поток скоростью 167 Мбит/с. Следовательно, на диске объемом 4,7 Гбайт могут вместиться четыре минуты оцифрованного видео. Чтобы сохранить не менее 133 минут качественного изображения, применяется сжатие данных. Видео кодируется в специальном формате MPEG-2, разработанном группой MPEG (Moving Picture Experts Group – экспертная группа по движущимся изображениям).

Во время просмотра фильмов вы, наверное, обращали внимание на то, что задний план, на фоне которого двигаются герои, как правило, остается неизменным. Дело в том, что примерно 95 % повторяющихся изображений заднего плана могут быть исключены при оцифровке без заметной потери в качестве, при этом значительно снижается объем цифрового потока.

Звук кодируют и сжимают с помощью различных технологий: Dolby Digital, MPEG-1 и MPEG-2. В AudioDVD используется технология LPCM (Linear Pulse Code Modulation – линейная импульсно-кодовая модуляция), в которой не применяется компрессия. Формат LPCM позволяет наиболее качественно и точно передать звуковые волны (частота дискретизации – 48 или 96 кГц, глубина оцифровки – 16, 20 или 24 бит), используя от одного до восьми звуковых каналов, и получить динамический диапазон записи до 120 дБ. При этом цифровой поток данных может составлять 6,144 Мбит/с.

Компрессия звукового сигнала с применением технологии Dolby Digital – AC-3 (Audio Cannels) – обеспечивает звук по схеме 5.1 (5 основных звуковых каналов и один низкочастотный) с диапазоном 20–20 000 Гц. Для компрессии звука используется разработанный компанией Dolby специальный алгоритм, получивший название Multichannel Perceptual Coding (многоканальное перцепционное кодирование). Человеческий слух, в зависимости от пола и возраста, с разной чувствительностью воспринимает звуки в различных частотных диапазонах. Кроме того, существуют определенные частоты и тембры, плохо различаемые всеми людьми. При применении технологии Dolby Digital некоторые частотные диапазоны, с трудом воспринимаемые человеческим ухом, подавляются, что приводит к определенным потерям данных. Однако в результате значительно уменьшается цифровой поток, например для шести каналов достаточно всего 348 Кбит/с.

Компрессия звукового сигнала с применением технологий MPEG-1 и MPEG-2 также связана с потерей данных. Формат MPEG-1 предназначен только для моно– или стереозвучания. Формат MPEG-2 может быть многоканальным и способен обеспечивать объемный звук по схеме 5.1 или 7.1.
