Теория решения изобретательских задач

Постулаты

Классическая ТРИЗ (теория / технология решения изобретательских задач) базируется на следующих постулатах:

1. Техника, её объекты развиваются в целом закономерно.

2. Закономерности[1] развития техники познаваемы и могут быть использованы для поиска новых технических решений.

3. Процесс поиска нового решения можно описать в виде последовательности интеллектуальных, мыслительных действий.

Для описания процесса поиска решений в ТРИЗ разработана система понятий, закреплённая специально созданной терминологией. Эта система понятий и выявленные законы развития технических систем позволяют осознанно пользоваться технологией решения изобретательских задач, включающей ряд инструментов и методов (приёмов, правил, операторов, способов моделирования изобретательской задачи, алгоритмов).

Источники

Теория решения изобретательских задач возникла в конце 40-х – начале 50-х годов в СССР. Её основоположником стал специалист инспекции по изобретательству Каспийской военной флотилии Генрих Альтшуллер.

Советский Союз не случайно стал родиной ТРИЗ. После Второй мировой войны в стране огромное значение придавали быстрому развитию промышленности, техническому перевооружению, а особенно совершенствованию военной техники. Эти факторы в совокупности с нехваткой квалифицированных инженерных кадров создали потребность в методах, позволяющих быстро научить людей, как совершенствовать технику.

Важнейшим источником теории стали патенты. Их анализ помог выявить основные направления развития техники, а также создать ряд интеллектуальных инструментов изобретателя, например приёмы устранения технических противоречий.

Другим источником новой теории стала история техники. Г. Альтшуллер и его ученики изучили историю создания таких технических систем, как мельница (устройство для измельчения зерна), корабль (устройство для передвижения по поверхности воды), печатный станок (устройство для нанесения изображения на бумагу), и многих других. В результате оказалось, что все эти системы прошли одни и те же этапы развития. Возникло предположение, что и другие системы должны проходить те же этапы. А значит, в самых общих чертах можно предсказывать, как будет развиваться новая область техники. История техники до сих пор является не только подсказкой для формирования системы законов развития техники, но и информационной базой для их проверки.

Основоположник ТРИЗ. Генрих Саулович Альтшуллер

Достижения в сфере психологии мышления также внесли вклад в ТРИЗ. Например, для преодоления инерции мышления появился так называемый метод маленьких человечков. Его суть: при моделировании изобретательской задачи представляют себе конкретные детали и части устройства, которое нужно усовершенствовать, состоящими из маленьких человечков, которые могут выполнять любые команды. Далее находят команды, при выполнении которых человечками задача решается. Этот метод позволяет находить неочевидные способы изменения устройств. Его можно рассматривать как механизм сознательного управления мышлением. Кстати, первая статья по ТРИЗ была опубликована в журнале «Вопросы психологии»[2].

Свою роль сыграло и бурное развитие естественных наук, открывавших всё новые физические, химические и иные эффекты, расширяющие возможности инженеров. Важнейшие для ТРИЗ понятия «развитие», «система» и «противоречие» веками разрабатывались в рамках философии. И наконец, большое значение имели собственный изобретательский опыт Г. Альтшуллера и его наблюдения за работой других изобретателей.

Составные части

Прежде всего выделим систему понятий ТРИЗ, без которой не может существовать теория. Перечислим основные понятия: «техническая система», «идеальная техническая система», «функция», «ресурс», «противоречие», «стандарт», «веполь». В дальнейшем мы раскроем эти понятия в различных контекстах.

Важнейшей частью теоретического ядра ТРИЗ являются законы развития технических систем (ЗРТС). Ряд инструментов, предназначенных для совершенствования технических систем, создан именно на основе этих законов, например «Линии развития технических систем».

Один из первых инструментов ТРИЗ – «Приёмы устранения технических противоречий». Приёмы выявлены и описаны Г. Альтшуллером на основе анализа массива патентной информации. Из-за своей простоты этот инструмент стал наиболее распространённым в литературе по ТРИЗ за пределами России[3]. Максимально обострённые противоречия возникают, когда противоречивые требования предъявляются к одному и тому же элементу технической системы. Например, он должен быть жидким для достижения одной цели и твёрдым – для другой. Такие противоречия в ТРИЗ называются физическими. Существуют определённые способы разрешения физических противоречий.

Среди инструментов ТРИЗ есть «Стандарты на решение изобретательских задач», или, сокращённо – «Стандарты». Само название вызывает вопрос: неужели в изобретательской деятельности могут быть свои стандарты? Оказывается, могут.

Вот, например, три задачи:

Задача 1

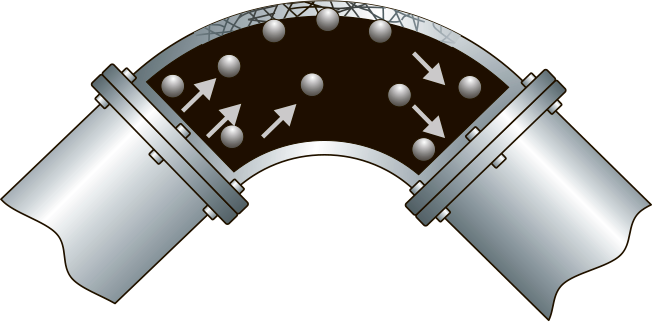

На заводе есть труба, по которой перемещаются стальные шарики. В месте изгиба трубы они сильно её истирают. Приходится часто заменять изгиб трубы, что неудобно. Как быть?

Рис. 1

Задача 2

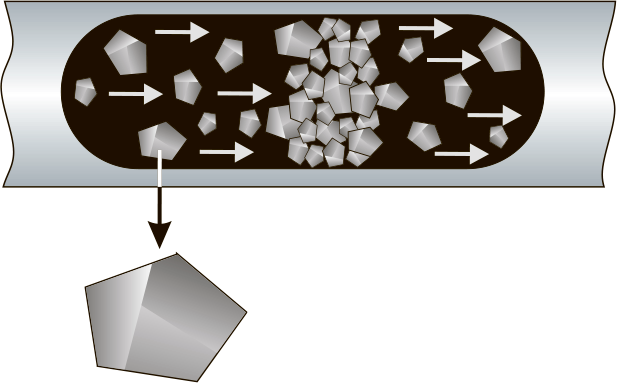

На тепловых электростанциях применяют так называемые золо уловители. В них смешанный с водой поток газов проходит с большой скоростью по стальной трубе. При этом труба подвергается абразивному износу из-за содержащихся в газах твёрдых частиц. Как быть?

Рис. 2

Задача 3

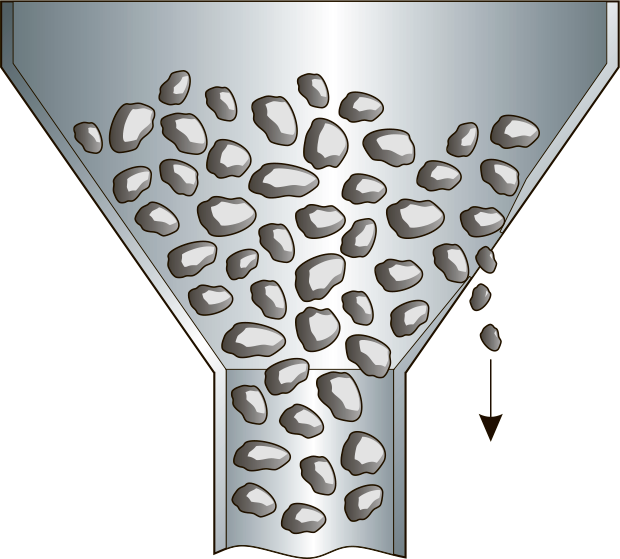

На горнодобывающем предприятии руда быстро истирает стенки бункера. Как быть?

Рис. 3

Формально эти три задачи относятся к разным сферам производства, и каждая из них имеет специфику. Это действительно так, однако с точки зрения ТРИЗ все три задачи подобны – в ТРИЗ они решаются стандартом на устранение «вредной» связи [3].

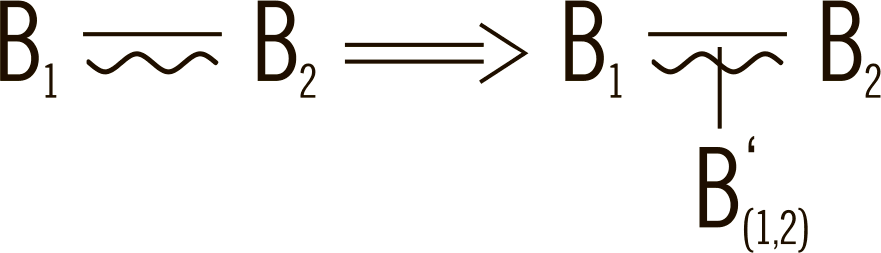

Мы можем изобразить предлагаемую стандартом модель решения следующим образом (рис. 4):

Рис. 4

Здесь В1 – труба (бункер), а В2 – то, что по ней движется. Оба элемента в рамках этой модели условно обозначаются как «вещества». Между ними происходят взаимодействия. Прямая линия обозначает полезное взаимодействие. Волнистая линия показывает, что между двумя веществами есть «вредное» взаимодействие, которое нужно устранить. Стандарты подсказывают, что между В
