Каменная кладка – это конструкция, которая состоит из камней, уложенных в определенном порядке на строительном растворе. Она несет на себе нагрузку от собственного веса и веса опирающихся на нее прочих конструктивных элементов, а также выполняет теплоизоляционные, звукоизоляционные и другие функции. При планировании строительства каменного дома следует точно определить, какие именно материалы будут использоваться для кладки стен, а для этого необходимо ознакомиться с характеристиками конструкций, выполненных тем или иным способом каменной кладки.

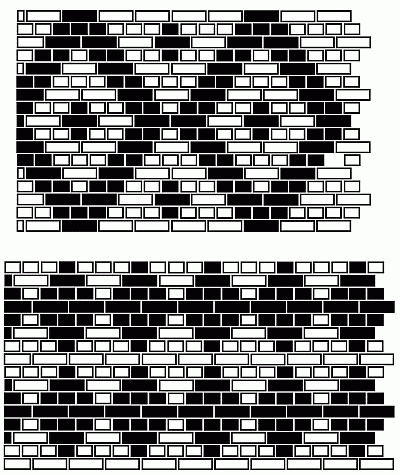

Рис. 14. Варианты декоративной кладки из кирпича

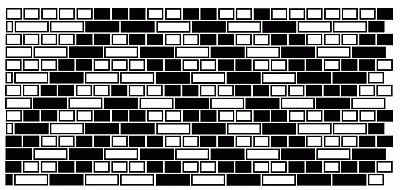

Рис. 14 (продолжение). Варианты декоративной кладки из кирпича

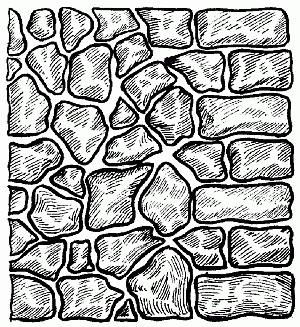

Рис. 15. Варианты бутовой кладки

Существуют следующие виды кладки, которые используют при строительстве домов:

– кирпичная (рис. 14);

– кладка из керамических камней;

– кладка из искусственных крупных блоков, изготовляемых из бетона, кирпича или керамических камней;

– кладка из природных камней правильной формы (пиленых или тесаных);

– бутовая кладка из природных неотесанных камней, имеющих неправильную форму (рис. 15);

– смешанная кладка (бутовая, облицованная кирпичом; из бетонных камней, облицованных кирпичом, и кирпича, облицованного тесаным камнем);

– бутобетонная кладка;

– облегченная кладка из кирпича и других материалов.

Для выполнения каменной кладки применяют известковые, смешанные цементно-известковые и цементные растворы, а также цементно-глиняные растворы, в которых глина служит пластифицирующей добавкой.

Кладка из керамического кирпича пластического прессования

Обладает отличной влаго – и морозостойкостью, повышенной прочностью, вследствие чего ее применяют при возведении стен и столбов зданий, подпорных стенок, дымовых труб, конструкций различных подземных сооружений.

Кладка из керамического пустотелого или пористо-пустотелого кирпича

Используется главным образом при возведении стен зданий. Благодаря своей малой теплопроводности эти кладки позволяют сократить толщину наружных стен на 20–25 % по сравнению с толщиной стен, выложенных из полнотелого кирпича.

Кладка из бетонных камней, изготовленных на тяжелом бетоне

Применяется при строительстве фундаментов, стен подвалов.

Кладка из пустотелых и легкобетонных камней

Используется при возведении наружных и внутренних стен здания. Материал обладает хорошими теплоизолирующими показателями, но при этом пустотелые и легкобетонные камни влагоемки, вследствие чего обладают недостаточной морозостойкостью. Учитывая это качество, фасады наружных стен, выложенные из этих камней, штукатурят.

Кладка из силикатных камней и кирпича

Обладает большей прочностью и сроком службы, чем кладка из пустотелых и легкобетонных камней. Однако она более теплопроводна. Из силикатных камней и кирпича возводят как внутренние, так и наружные стены.

Низкомарочные легкобетонные и пустотелые бетонные камни

Применяются исключительно для возведения конструкций, расположенных внутри здания, с нормальным тепловлажностным режимом. Кладка, выполненная из этого материала, обладает большей теплопроводностью, плотностью, однако более прочна и долговечна, чем кладка из легкобетонных камней. Поэтому ее широко применяют для возведения не только внутренних, но и наружных стен.

Кладка из крупных бетонных, силикатных или кирпичных блоков

Так же как и кладку из штучных материалов, ее используют для возведения подземных и надземных конструкций зданий и сооружений, блоки из легких бетонов, силикатного, пустотелого и пористо-пустотелого кирпича – в основном для кладки наружных стен зданий.

Кладка из природных камней и блоков

Эта кладка правильной формы обладает хорошими декоративными качествами, прочностью, устойчивостью к замораживанию и выветриванию, мало подвержена истираемости. Мягкие пористые горные породы в виде пиленых штучных камней массой до 45 кг (пористые туфы, ракушечники и т. д.) служат для кладки наружных и внутренних стен зданий. Из пористых горных пород (известняков, туфов) изготовляют также крупные стеновые блоки, предназначенные для укладки (монтажа) механизмами.

Камни твердых пород имеют высокую стоимость и трудоемки в обработке, поэтому их главным образом применяют в нежилом строительстве – для облицовки цоколей или отдельных частей зданий и сооружений, опор мостов, набережных.

Бутовая и бутобетонная кладки

Эти виды кладки требуют значительных затрат ручного труда и обладают большой теплопроводностью. Их лучше применять для строительства фундаментов. Облицованные кирпичом бутовая и бутобетонная кладки пригодны для подвальных и подпорных стен.

Кладки из силикатного кирпича сухого прессования и керамического пустотелого кирпича не применяют в конструкциях, расположенных в сырых грунтах, во влажных и мокрых помещениях, для возведения труб и печей.

Кладка из керамических пустотелых камней применяется главным образом при строительстве наружных стен отапливаемых зданий. Хорошие теплотехнические свойства этого материала позволяют сократить толщину наружных стен в средней полосе страны на полкирпича по сравнению с кладкой из обыкновенного керамического или силикатного кирпича.

Для дачных домиков рекомендуется возводить облегченные кирпичные стены. Несущие части таких стен можно выполнять из кирпича, а в качестве теплоизоляции использовать другой материал. Чаще всего встречаются дома с облегченными кирпично-бетонными стенами с горизонтальными диафрагмами (поперечная связь, находящаяся между параллельными стенами из кирпича) и с кладкой в виде колодца. В первом случае стены состоят из двух частей (внутренней и внешней), которые делаются в половину или в четверть кирпича и через каждые пять рядов связываются сплошными тычковыми горизонтальными рядами.

Крыша является одним из основных архитектурно-конструктивных элементов здания. Ее назначение состоит в защите здания от внешних атмосферных воздействий. Поэтому при выборе проекта будущего сооружения вам необходимо помнить о том, что крыша должна быть прочной, долговечной, экономичной и иметь эстетичный внешний вид, гармонирующий с общим обликом здания. По форме крыши можно разделить на плоские и скатные. Плоские принято использовать в основном лишь при строительстве надворных построек: сарая, гаража, бани, помещения для содержания скота и птицы. При постройке жилых домов целесообразно применять скатные крыши, которые, в свою очередь, делятся на чердачные и бесчердачные.

Бесчердачные крыши могут быть холодными (над неотапливаемыми строениями) и утепленными (над отапливаемыми помещениями).

Чердачные крыши в большинстве случаев делают холодными. Чердак можно использовать как для хозяйственных нужд, так и для устройства в нем дополнительного жилого помещения – мансарды.

Рис. 16. Виды скатных крыш: а – пологая двухскатная; б – крутая двухскатная; в – вальмовая четырехскатная; г – односкатная (в форме парты); д – ломаная (мансардная) двухскатная; е – шатровая четырехскатная; ж, з, и – полувальмовые (мансардные) четырехскатные

Существуют следующие виды скатных крыш (рис. 16):

– односкатная, которая опирается на две противоположные стены, имеющие разную высоту (рис. 16 г);

– двускатная состоит из двух плоскостей, которые опираются на стены одинаковой высоты (рис. 16 а, б);

– шатровая, имеющая четыре одинаковых ската треугольной формы, вершины которых сходятся в одной точке (рис. 16 е);

– вальмовая, у которой боковые скаты трапециевидные, а торцевые скатные крыши имеют треугольную форму (рис. 16 в);

– полувальмовая имеет срезанные вершины над торцевыми стенками в виде треугольников (рис. 16 ж, з, и);

– мансардная, состоящая из двух пологих скатов прямоугольной формы и двух крутопадающих, соединенных между собой под тупым углом (рис. 16 д).

Односкатные крыши наименее трудоемки в исполнении. Кроме этого, их применение обеспечивает максимальное использование внутренней площади помещения для хозяйственных целей.

Для того чтобы наиболее рационально использовать чердак, целесообразно устроить в нем жилое помещение – мансарду. В этом случае крышу жилого дома делают двухскатной или мансардной.

Вальмовую крышу обычно устраивают в том случае, если необходимо обеспечить дополнительную защиту здания от ветра. Но возведение такой крыши достаточно трудоемко и требует значительных материальных затрат.

Выбирая вид крыши, необходимо принимать во внимание не только ее эксплуатационные свойства, но и архитектурную выразительность. Высота крыши зачастую определяется тем, какой кровельный материал будет использоваться для ее возведения. При проектировании дома с черепичной крышей ее уклон должен составлять от 30 до 60°, если же для кровли применяются рубероид или толь, то уклон равен 8–12°, а при наличии покрытия из асбестоцементных листов уклон делается в пределах 14–60°.

Составные элементы конструкции крыш

Стропила

Стропила являются основной несущей частью конструкции крыши.

Они призваны выдерживать не только вес кровли, но и давление снега и ветра. Стропила можно подразделить на наслонные (рис. 17) и висячие (рис. 18). Наслонные концами опираются на стены здания, а средней частью – на промежуточные опоры, висячие же опираются только концами на стены здания. Наслонные стропила устраивают в том случае, если расстояние между опорами не превышает 6,5 м. Наличие дополнительной опоры позволяет увеличить ширину, перекрываемую наслонными стропилами, до 12 м, а двух опор – до 15 м.

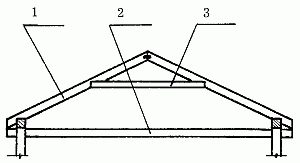

Рис. 17. Наслонные стропила: 1 – стропильная нога; 2 – ригель; 3 – затяжка

Рис. 18. Висячие стропила: 1 – мауэрлат; 2 – стропильная нога; 3 – затяжка; 4 – бабка; 5 – подкос

В деревянных брусчатых или же рубленых зданиях стропильные ноги опираются на верхние венцы (рис. 19), в каркасных – на верхнюю обвязку (рис. 20). В каменных домах в качестве опоры для стропильных ног используется мауэрлат – брусья толщиной 140–160 мм (рис. 21).

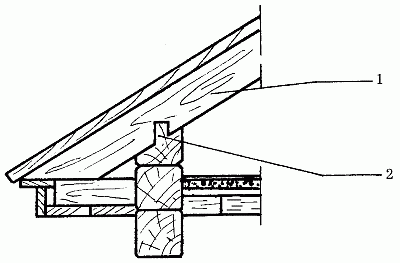

Рис. 19. Наслонные стропила в деревянных брусчатых или рубленых зданиях: 1 – шип; 2 – стропильная нога

Рис. 20. Наслонные стропила в деревянных каркасных зданиях: 1 – балка перекрытия; 2 – стропильная нога

Рис. 21. Наслонные стропила в каменных зданиях: 1 – мауэрлат; 2 – стропильная нога; 3 – затяжка; 4 – чердачное перекрытие

Мауэрлат может располагаться по всей длине здания или подкладываться только под стропильную ногу.

В том случае, если стропильные ноги в сечении имеют небольшую ширину, они могут со временем провиснуть. Чтобы избежать этого, необходимо применять специальную решетку, состоящую из стойки, подкосов и ригеля.

Для изготовления стоек и подкосов используют доски шириной 150 мм и толщиной 25 мм или деревянные пластины, получаемые из бревна, диаметр которого должен быть не менее 130 мм.

Крыша должна защищать стены здания от пагубного воздействия дождя и снега. Для реализации данной функции используется карнизный свес, который должен иметь длину не менее 550 мм (рис. 22).

Рис. 22. Скос крыши: 1 – стропильная нога; 2 – затяжка; 3 – скоба

Концы стропильных ног присоединяются к стенам здания с помощью скруток. Это необходимо для того, чтобы предохранить крышу от разрушения при сильном ветре.

Скрутка – это кусок толстой проволоки, лучше оцинкованной. Один ее конец присоединяют к стропильной ноге, а второй – к костылю. Костыль предварительно вбивается в шов каменной кладки на расстоянии 300–350 мм от верхнего края стены. В деревянных рубленых домах вместо скрутки целесообразно применять скобу из железа. Она призвана соединить стропила со вторым венцом сруба.

Железобетонные стропильные ноги наслонных стропил одним концом должны крепиться к наружной стене здания, а другим – к сборному железобетонному прогону. Прогон поддерживается столбиками из кирпича.

Висячие стропила обычно устраивают в зданиях с легкими стенами, а также в зданиях, где отсутствуют внутренние несущие стены. Висячие стропила не передают на стены горизонтальных нагрузок.

Выбирая материал для изготовления стропил, необходимо учитывать архитектурно-конструктивные особенности конкретного проекта (длину стропильной ноги, вес кровли).
