Прежде всего следует определить, что мы будем понимать под электроснабжением. В общем смысле это все провода и кабели, по которым в квартире или доме обычно осуществляется подвод и распределение электроэнергии, а также их крепления, защитные конструкции и детали.

Провести электроэнергию в свой дом вы можете от центральной электросети через предохранитель, который устанавливается на столбе в месте отвода, и с использованием фарфоровых воронок, которые крепятся на стене дома.

По своему расположению относительно вашего жилища электропроводка делится на наружную и внутреннюю. Уже из самого названия ясно, что внутренняя расположена внутри помещения, а наружная, соответственно, – вне его.

Что касается жильцов многоквартирного дома, то вопросы прокладки наружной электропроводки вряд ли когда-нибудь могут их заинтересовать, поскольку за ее состоянием и эксплуатацией следят специалисты-коммунальщики. Однако владельцам частных домов, а также дач, коттеджей и других загородных сооружений часто приходится самостоятельно решать проблемы с проведением наружных линий электропередач, например для того, чтобы правильно осуществить ввод электроэнергии в принадлежащее им строение – сарай, баню, помещение для домашних животных и т. п.

Наружная электропроводка

Наружная электропроводка прокладывается по наружным стенам зданий и сооружений, под различного рода навесами, карнизами. К ней относятся также участки линий электропередач, находящиеся вне улиц и дорог, расположенные на внутриквартальных территориях, участки между зданиями и т. п. При этом проводка должна быть выполнена на несущих опорах, и ее длина в каждом отдельном случае не должна превышать 100 м (4 пролета по 25 м).

Как уже говорилось, чаще всего наружная электропроводка применяется для ввода воздушной линии электропередачи в здание.

Помните, что не следует переоценивать свои силы и возможности. Монтировать ввод воздушной линии должен квалифицированный электрик, имеющий допуск к работе с высоким напряжением, необходимые навыки и соответствующий этой работе инструмент.

А вот ознакомиться с основными правилами ввода и необходимыми требованиями к наружной проводке нужно каждому хозяину, планирующему строительство дома. Иначе вы просто не сможете контролировать качество работы специалиста-электрика.

Ввод воздушной линии состоит из двух участков – ответвления от воздушной линии до ввода и самого ввода. Ответвление от воздушной линии – это участок проводов от опоры воздушной линии до изоляторов на наружной стене здания. Участок от этих изоляторов до вводного устройства внутри здания называется вводом.

Если опора воздушной линии находится на расстоянии не более 10 м от ввода, то ответвление можно проводить неизолированными проводами сечением не менее 4 мм2.

При расстоянии от воздушной линии до ввода от 10 до 25 м ответвление должно быть выполнено изолированным медным или алюминиевым проводом. При этом сечение медного провода должно быть не меньше 6 мм2, а сечение алюминиевого – не меньше 16 мм2. Если вместо провода используется кабель, проложенный на тросу, сечение жил медного кабеля не должно быть меньше 2,5 мм2, алюминиевого кабеля – 4 мм2.

Провода ответвления должны быть расположены на высоте не менее 6 м от земли над проезжей частью и не менее 3,5 м над тротуарами и внутри дворов.

В местах подхода к изолятору ввода в здание ответвление снижается до 2,75 м (рис. 23).

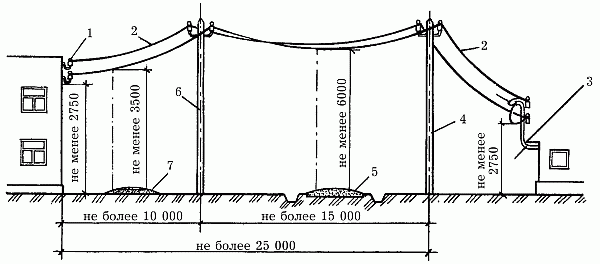

Рис. 23. Схема ответвлений от воздушной линии и вводов в здание: 1 – ввод; 2 – ответвление; 3 – трубостойка; 4 – опора; 5 – дорога; 6 – дополнительная опора; 7 – пешеходная дорожка

На участках, расположенных около зданий, расстояние от провода, соединяющего опору с вводом, до балкона или окна не должно быть меньше 1,5 м.

Располагать провода наружной электропроводки необходимо таким образом, чтобы прикоснуться к ним было невозможно. Особенно это необходимо учитывать в том случае, когда провода прокладываются открыто по стенам здания.

При горизонтальной прокладке от провода, идущего над балконом или крыльцом, должно быть не менее 2,5 м; проходящего над окном – не менее 0,5 м; под балконом или под окном (считая от подоконника) – не менее 1,0 м. Если прокладка выполняется вертикально, расстояние от провода до окна должно быть не менее 0,75 м; до балкона – не менее 1,0 м.

При вертикальной проводке провода располагаются строго перпендикулярно к полу или потолку, при горизонтальной – только параллельно линиям потолка и стен.

Кроме проводов, ответвление от воздушной линии может быть выполнено кабелем. По опоре воздушной линии кабель в этом протягивают вниз и укладывают в траншею. Участок спуска кабеля на расстоянии до 2 м от земли должен быть надежно защищен от случайных механических повреждений металлической трубой или какой-нибудь другой защитной конструкцией.

Для вводов в здание применяются только изолированные провода.

Как правило, ввод линии электропередачи в здание производится через стену. Преимущества этого способа ввода налицо: легкая доступность для обслуживания, простота исполнения, несложность контроля за состоянием.

Провода ответвления закрепляются на установленных на крюках изоляторах. В рубленые стены крюки изоляторов ввинчивают в подготовленные отверстия диаметром и глубиной чуть меньше соответствующих размеров крюка. В кирпичных или бетонных стенах каждый крюк устанавливается в пробитое отверстие глубиной 10 см и диаметром в 2,5 раза больше диаметра самого крюка и закрепляется цементным раствором. Раствор должен затвердеть прежде, чем изолятор окажется под действием веса проводов. На все остальные типы стен (каркасно-засыпные, дощатые и т. п.) крюки устанавливают на деревянном брусе толщиной не менее 6–7 см, а уже сам брус привинчивают к стене (рис. 24).

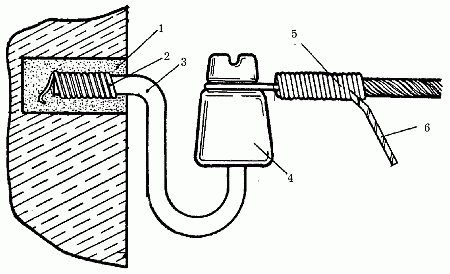

Рис. 24. Правильная установка крюков и изоляторов: 1 – цементный раствор; 2 – проволока; 3 – крюк; 4 – изолятор; 5 – вязка; 6 – провод для присоединения ввода

При этом необходимо проконтролировать, чтобы независимо от угла между стеной и проводами расстояние от токонесущего провода до выступающих частей здания, а также расстояние между проводами было не меньше 0,2 м.

Провод ввода ни в коем случае нельзя присоединять непосредственно к натянутому проводу ответвления – это может вызвать обрыв последнего.

Специально для подключения провода ввода к проводу ответвления концевое крепление последнего производят таким образом, чтобы конец провода ответвления составлял не менее 0,2 м. Провода прочно соединяются при помощи зажима ОАС (рис. 25).

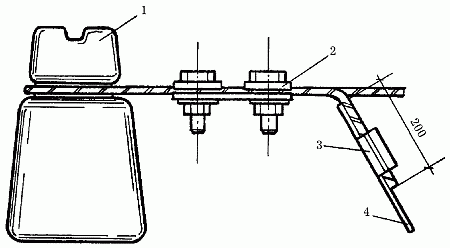

Рис. 25. Правильное крепление провода к изолятору зажимом: 1 – изолятор; 2 – зажим ПАБ; 3 – зажим ОАС; 4 – провод ввода

Концевое крепление алюминиевого многопроволочного провода ответвления марки А-25–А-50 осуществляется плашечными зажимами типа ПАБ.

Возможно применение для этой цели бандажной вязки. При этом длина забандажированного участка провода должна составлять 75 мм, бандаж надежно закрепляет на проводе ответвления со стороны изолятора 6 витками, со стороны подходящего к изолятору участка провода 10 витками (рис. 26).

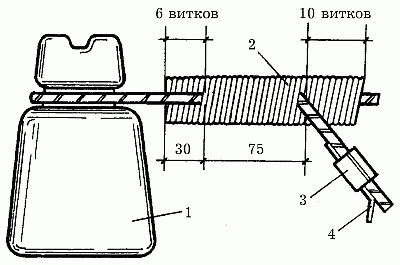

Рис. 26. Правильное крепление провода к изолятору вязкой: 1 – изолятор; 2 – вязка; 3 – зажим ОАС; 4 – провод ввода

Проход проводов сквозь стену должен располагаться ниже изоляторов, но на расстоянии от земли, не превышающем минимальную высоту, разрешенную для ввода (2,75 м).

Каждый из изолированных проводов ввода помещают в отдельную резиновую или пластмассовую изоляционную трубку.

С наружной стороны здания на концы трубок помещают фарфоровые воронки. Расстояние между проводами в кирпичных стенах должно быть не менее 50 мм, в деревянных – не менее 100 мм (рис. 27).

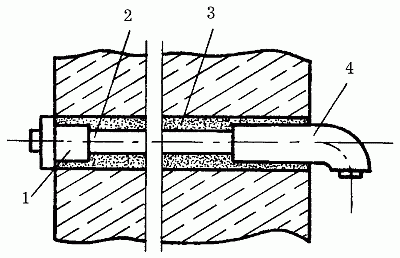

Рис. 27. Конструкция прохода через стену: 1 – втулка; 2 – трубка; 3 – раствор цементно-алебастровый; 4 – воронка

Внутри здания на концы трубок помещаются втулки, а отверстия в стене заделываются алебастровым или цементным раствором.

Чтобы вода не скапливалась в отверстиях внутри стены, не попадала в фарфоровые воронки и резиновые трубки и не проходила внутрь здания, проходы через стены выполняются с уклоном в наружную сторону. С той же целью входные отверстия воронок и втулок после прокладки проводов заливают битумом или другой плавкой изоляционной массой.

Для ввода используется медный или алюминиевый кабель или изолированный провод в негорючей оболочке. При этом сечение провода или кабеля должно быть не меньше 2,5 мм2 для алюминия и 4 мм2 для меди.

В тех случаях, когда высота дома не соответствует габариту ввода, установленному Правилами устройства электроустановок, ввод провода в здание выполняют через трубостойку – стальную трубу с загнутым вниз верхним концом, снабженную приемными изоляторами, которые должны располагаться ниже изгиба и не ближе чем в 30 см друг от друга.

По способу прохода внутрь здания и закрепления трубостойки различают два типа: ввод трубостойкой через стену и ввод трубостойкой через крышу.

Наиболее удобен ввод трубостойкой через стену. Нижний горизонтальный конец трубы при этом должен быть укреплен в смете с уклоном 5° в наружную сторону, а в нижней точке изгиба трубы просверливается отверстие диаметром 5 мм для выхода конденсационной влаги (рис. 28).

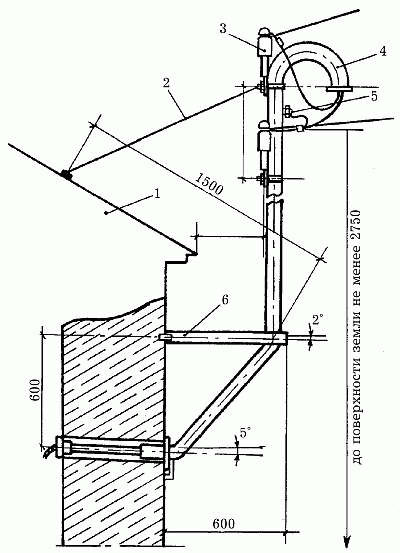

Рис. 28. Ввод трубостойкой через стену: 1 – крыша; 2 – оттяжка; 3 – изоляторы; 4 – трубостойка; 5 – болт; 6 – кронштейн

Однако случается, что высота строения оказывается недостаточной для применения этого типа ввода. Если расстояние от поверхности земли до нижней точки трубостойки, устанавливаемой на стене, менее 2 м, от этого способа необходимо отказаться.

В таких случаях применяют ввод трубостойкой через крышу. Этот способ менее удобен, так как приходится обращать особое внимание на качество монтажа прохода через кровлю, чтобы обеспечить его надежную гидроизоляцию. Большие трудности представляет и закрепление трубостойки на крыше, которое производится в этом случае с помощью растяжек.

Следует помнить, что установленная на крыше или на стене трубостойка будет подвергаться постоянному воздействию порывов ветра и раскачиваться, отчего может произойти самооткручивание гаек в болтовых креплениях вводов.

Чтобы избежать этого, все болтовые крепления вводов должны выполняться с применением пружинящих шайб. Расстояние от самого нижнего проводника ввода через трубостойку до поверхности крыши не должно быть меньше 2,5 м.

В некоторых случаях ввод электролинии в здание целесообразнее осуществлять с помощью кабеля. От опоры воздушной линии до стены здания кабель прокладывают по дну траншеи на глубине не менее 0,7 м. Для ввода кабеля в здание в фундаменте на глубине не менее 0,5 м пробивают отверстие, через которое пропускают трубу диаметром в 1,5–2 диаметра кабеля, но не менее 50 мм. Трубы должны иметь уклон в наружную траншею и быть тщательно гидроизолированы, что исключит попадание воды в здание. Концы трубы должны выступать с обеих сторон фундамента: на 600 мм снаружи и на 50 мм внутри.

Через одну трубу можно вводить в здание только один кабель. Если число вводимых кабелей больше, каждый из них должен вводиться через отдельную трубу. Если необходимо протянуть кабель вдоль стены здания, траншею для его размещения роют не ближе 0,6 м от фундамента.

В траншее у ввода в здание всегда оставляется запас кабеля в 1 м на случай повторной разделки концов. Запас нельзя укладывать кольцами, он должен быть размещен в траншее полукольцом радиусом 1 м. Запас закладывается в траншею на глубину не менее 0,5 м и обязательно перекрывается кирпичом или бетонной плитой.

Места выхода кабеля из трубы уплотняют цементным раствором с песком, глиной или кабельной пряжей, смоченной маслом.

Кабель поступает в вводный ящик, установленный на лестничной клетке или же в подвале. В нем расположены предохранители, предупреждающие замыкания при перегрузках или авариях на линии. От места ввода провода направляются вверх по стоякам.

Через отверстия в стене электрические провода от распределительного щитка поступают к электросчетчику, а от него – к групповому предохранительному щитку. От предохранительного щитка провода прокладываются к электроосветительной арматуре и штепсельным розеткам.

Линии, идущие от щитка, разбиваются на группы с примерно равной электрической нагрузкой. Для каждой такой группы на групповом щитке предусмотрен отдельный предохранитель.

Внутренняя электропроводка

Самый простой вид внутренней проводки проходит непосредственно по поверхности стен. Провода закрепляют на изоляторах, в металлических, пластмассовых трубах или специальных плинтусах. Открытая электропроводка по поверхности оштукатуренных или бетонных и кирпичных стен может производиться легкими небронированными кабелями, защищенными проводами или плоскими проводами марок АППВ, ППВ, АППР. Лучше использовать медные провода, но вполне приемлемы и алюминиевые.

Обычная разводка проводов проходит горизонтально вдоль стен на расстоянии 10–20 см от потолка, а спуск и подъем проводов к розетке, выключателю или светильнику прокладывается вертикально. Расстояние между точками крепления должно быть не более 40 см, а если провода пересекаются, то может быть и меньше.

Открытая и скрытая электропроводка

По способу прокладки электропроводка, как наружная, так и внутренняя, делится на открытую и скрытую. Во внутренних помещениях чаще всего используется скрытая электропроводка, однако в дачных строениях и подсобных помещениях нередко применяется и способ открытой проводки.

Открытая электропроводка прокладывается по поверхности стен, потолков и другим конструктивным элементам зданий и сооружений.

Существует много способов прокладки открытой проводки. Наиболее простой – непосредственно по поверхности стен. Применяется также проводка электрических проводов и кабелей на тросах, струнах, роликах, изоляторах, в гибких металлических рукавах, в трубах, коробах, на лотках, в электротехнических плинтусах и наличниках. Возможна даже проводка так называемой свободной подвеской, когда электрические провода вообще никак не закрепляются. Следует помнить, правда, что такой способ проводки допускается лишь для временных линий, не предназначенных для сколько-нибудь длительного использования. По продолжительности эксплуатации различают переносную, передвижную и стационарную электропроводку.

Скрытая электропроводка прокладывается внутри стен, потолков, фундаментов, перекрытий, под съемными полами и в других конструктивных элементах зданий. Скрытая проводка может производиться с помощью труб, гибких металлических рукавов, а также в пустотах строительных конструкций, в бороздах под штукатуркой. Скрытая проводка иногда бывает предусмотрена при изготовлении строительных элементов, в этом случае провод монтируется в монолит самой конструкции.

Выбор способа электропроводки зависит не только от вашего желания или возможностей. В первую очередь он должен соответствовать характеру помещения, в котором вы проводите электрическую линию.

Следует отметить, что проводку кабелем можно применять в любых категориях помещений. А вот на способ прокладки проводов существенно влияет влажность, запыленность, химическая активность среды, пожаро – и взрывоопасность.

Любые виды проводок разрешается применять в сухих отапливаемых помещениях – в жилых комнатах, на складах, а также в подсобных помещениях, относительная влажность в которых не превышает 60 %.

В сухих неотапливаемых и влажных помещениях запрещена скрытая проводка в изоляционных трубах. К таковым относятся кухни, лестничные клетки, неотапливаемые склады и т. п., где пары и конденсирующаяся влага выделяются лишь временно и относительная влажность не превышает 75 %.

В пыльных помещениях разрешена открытая проводка изолированными проводами в изоляционных трубках с тонкой металлической оболочкой, а также открытая и скрытая проводка изолированными проводами в стальных трубах. Продиктовано это тем, что технологическая пыль может оседать на проводах, проникать внутрь машин и аппаратов, вызывая короткое замыкание цепи.

Сырыми считаются помещения, в которых относительная влажность превышает 75 %. Это, как правило, овощехранилища, погреба и туалеты. Особо сырыми (относительная влажность воздуха – до 100 %, потолок, стены, пол, предметы в помещении покрыты конденсатом) являются обычно теплицы и парники. В подобных помещениях применяют открытую или скрытую проводку изолированными защищенными или незащищенными проводами в трубах.

Такой же вид проводки применяется и в особо сырых помещениях с химически активной средой, в которых содержатся животные.

В пожаро и взрывоопасных помещениях, например хранилищах нефтепродуктов, открытые и закрытые проводки выполняют в трубах.

В жилых помещениях наиболее распространены способы скрытой проводки под штукатуркой, в слое штукатурки, под полом (так называемая система нижней разводки) и прокладка в каналах. Для этой цели применяются провода марок АППВС, АПН, АППВ, АПВ, АПРН и др.

При скрытой прокладке трубы и каналы необходимо закрывать по всей длине на глубину не менее 10 мм, а провода – на глубину не менее 5 мм. Если другой вид прокладки невозможен, допускается прокладка в продалбливаемых в стенах штробах с последующей заделкой. Скрытая прокладка проводов в трубах удобнее тем, что в случае необходимости их легко заменить. Следует, однако, помнить, что не допускается прокладка в трубах и каналах двухпроводной и трехпроводной электрических линий.

Принципиально скрытая проводка в слое и под слоем штукатурки не различается и предполагает горизонтальную и вертикальную прокладку проводов в стенах или по стенам; устройство выемок, штробов, пробоев при прокладке труб; установку штепсельных розеток и коробок в недоступных для касания местах; недопустимость прокладки по дымоходам или шахтам отвода газов.

Провода к светильникам прокладывают сверху через потолок, а проводку к розеткам, выключателям – внутри помещений снизу. Вертикальная прокладка проводов нужна лишь при центральном распределении и между полом и выключателями, так как розетки устанавливают внизу стен. Провода прокладывают по кирпичной стене и покрывают штукатуркой или негорючим поливинилхлоридным материалом.

При прокладке проводов в бесшовном сплошном полу нужно предусмотреть надежное покрытие определенной толщины. Провода следует укладывать на основу пола и надежно закреплять, особенно в тех случаях, когда бесшовный сплошной пол наносят на жидкую массу. При устройстве канала основа пола должна быть гладкой и ровной. Следует удалить остатки штукатурки и другие загрязнения, так как неровности могут повредить электропроводку.

При проектировании унифицированных панелей и перекрытий направления каналов в них определяют исходя из кратчайших путей для проводов. Каналы в панелях пересекаются с гнездами под выключатели, розетки или оканчиваются этими гнездами, предназначенными для коробок под электроустановочные устройства (рис. 29).

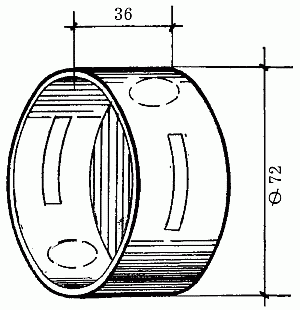

Рис. 29. Коробка под электроустановочные устройства

В тех местах, где каналы выходят из панелей и перекрытий, располагаются узлы соединения проводов (рис. 30). Концы проводов свариваются, изолируются и заделываются цементным раствором или гипсом. В жилых домах, кроме скрытой проводки, часто применяются также электротехнические плинтусы, представляющие собой длинные узкие пеналы с продольными перегородками.

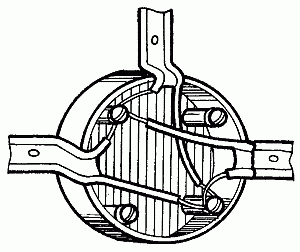

Рис. 30. Соединение проводов в ответвительной коробке

Плинтусы (рис. 31) служат для прокладки электрических и телефонных линий, телевизионных кабелей, проводов радиотрансляционной сети.

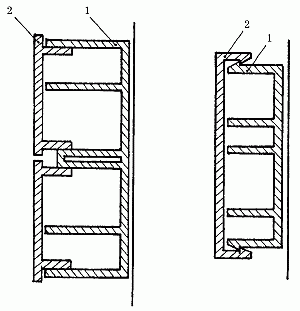

Рис. 31. Плинтусы электротехнические: 1 – основание; 2 – крышка

Изготавливают их из трудносгораемой пластмассы. Плинтус имеет крышку из того же материала, которая защелкивается на пенале пружинящими боковыми стенками. Располагаются плинтусы в помещениях на стенах у пола, потолка и по периметру дверных проемов.

Прокладка многих видов скрытой электропроводки – дело сложное даже для квалифицированного домашнего электрика. Возможности мастера при прокладке новой электропроводки обычно ограничены только применением ее открытых видов или проводки под последующую штукатурку.

До начала монтажа электропроводки определяются точные места для установки группового щитка, светильников, розеток, стационарных электроприборов. Затем размечаются пути прокладки проводов, места их поворотов и проходов через стены. Если вы размечаете открытую проводку, не забудьте наметить места под крепления проводов.

При разметке вам следует помнить, что высота установки розеток в жилых помещениях выбирается исходя из назначения помещения, удобств подключения электроприборов, интерьера. Общепринятая высота размещения розеток – 50–80 см от пола. Выключатели располагают на высоте 1,5 м. У входной двери в помещение выключатель не должен загораживаться открытой дверью. В целях предотвращения несчастных случаев в детских комнатах розетки и выключатели размещают повыше, на недоступной маленьким детям высоте, примерно 1,8 м от пола.

Выключатели и розетки для туалетных и ванных комнат располагаются, как правило, снаружи в коридоре, так как эти помещения характеризуются повышенной влажностью. Не разрешается размещать также розетки вблизи заземленных металлических устройств – водопроводных и газовых труб, батарей центрального отопления, раковин, газовых и электрических плит. Расстояние от таких устройств до розетки должно быть не меньше 50 см.

На стене, разделяющей две комнаты одной квартиры, розетки ставятся, как правило, с каждой стороны стены друг напротив друга и включаются параллельно через пробитое в стене отверстие. Независимо от способа проводки соединения и ответвления проводов в помещениях выполняются в соединительных и ответвительных коробках.

Необходимо позаботиться о том, чтобы изоляция была равноценной по электрической прочности изоляции основной части провода, а места соединений не испытывали механических воздействий.

Для надежности контакта заземляющий и нулевой защитный провода соединяются между собой только посредством сварки, а к электроприборам, подлежащим заземлению или занулению, они подключаются при помощи болтовых соединений.

Хозяева домов нередко предусматривают установку на кухне стационарных электрических плит, имеющих металлические корпуса. Для их зануления от квартирного щитка прокладывается отдельный проводник сечением, равным сечению фазного провода. Он должен быть подсоединен к нулевому защитному проводнику питающей сети перед счетчиком электроэнергии.
