Из истории водопровода
(вместо введения)
Вода в жизни людей всегда играла и продолжает играть важную роль. В настоящее время поступление воды в дом человека и на его приусадебный участок осуществляется по водопроводам, что значительно облегчает условия быта.
Как провести водопровод в дом и на приусадебный участок; какие инструменты и материалы должны быть в арсенале того, кто взялся за это нелегкое дело, требующее определенных знаний и умений; как соединить трубы и установить сантехническое оборудование (мойку, раковину, унитаз, ванну); как осуществить ремонт арматуры и трубопровода, устранить шум в трубах, защитить их от замерзания и образования коррозии – обо всем этом можно прочесть в данной книге.
Для тех, кто хочет больше знать о способах и сроках полива, устройстве и разновидностях дренажа на садовом участке и мечтает получать большой урожай, книга также окажется полезной. В одной из глав будет рассказано о том, как устроить на даче или приусадебном участке систему внутрипочвенного, капельного орошения, как осуществлять поверхностный полив и полив дождеванием.
Как известно, на садовом и приусадебном участках трудно обойтись без источника водоснабжения, которым являются колодцы и скважины, декоративные водоемы и бассейны, пруды и ручьи, болотца и др. Подобный источник необходим не только для полива, но и для утоления жажды. Таким образом, полезной окажется информация о том, как самостоятельно пробурить на участке скважину, правильно выбрать место для колодца и соорудить его, а также как устроить искусственный водоем, пруд или ручей и установить емкость для сбора и хранения воды.
В книге содержится много и другой полезной и интересной информации, которая может пригодиться при возникновении различных проблем с водой в доме и на приусадебном участке.
А теперь немного об истории возникновения водопровода.
Самые первые сведения о том, как люди научились строить плотины и дамбы, прокладывать каналы, направлять течение рек и создавать системы водоснабжения, обнаружены в письменных источниках древних народов, населяющих Египет, Месопотамию, Индию и Китай.
Человечество во многом обязано появлением водопровода природным явлениям, в частности, неравномерному и нерегулярному выпадению осадков. Такая ситуация была характерна для Месопотамии и Египта.
Например, в Месопотамии 2 месяца в году шли беспрерывные проливные дожди, а остальные 10 мес царила засуха. Разливы рек и дожди приносили огромное количество воды, которую необходимо было собрать и удержать.
Из-за таких особенностей климата уже в IV тысячелетии до н. э. древние египтяне и жители Месопотамии стали сооружать примитивные оросительные системы (каналы, водохранилища, плотины), которые позволяли не только получать обильные урожаи, но и значительно расширять посевные площади. Такие оросительные системы повышали производительность земледельческого труда и, соответственно, способствовали развитию земледелия.
Археологические находки также доказывают, что задолго до нашей эры человечество многое знало о воде и ее свойствах, хотя эти знания не были научными.
В государстве Урарту была обнаружена система каналов, сооруженная в VII в. до н. э. Ее использовали для отвода воды самотеком из источников на довольно большие расстояния. В горах высекали туннели, через реки возводили акведуки, представляющие собой мосты с уложенными поверху водоводами в виде труб.
Основы же создания централизованных систем водоснабжения были заложены позже – в период греко-римской цивилизации.
В Древнем Риме первый водопровод длиной 16,5 км появился в 312 г. до н. э.
Инициатором создания этого водного сооружения выступил цензор Аппий Клавдий, он даже вложил свои средства в строительство.
Водопровод значительно облегчил водоснабжение жителей столицы, которые ранее пользовались речной, ключевой и дождевой водой, принося ее в свои дома в специальных сосудах и храня в больших емкостях.
Согласно письменным источникам второй водопровод (длиной около 70 км) был построен в Риме в 274 г. до н. э. Длина третьего составляла 91,33 км, причем последние 10 км водопровода располагались на специально возведенных мощных аркадах, которые сохранились до наших дней.
Необходимо отметить, что система водоснабжения, созданная в Риме, по сей день исправно действует.
Четвертый водопровод был совсем коротким. Он брал свое начало в 15 км от Рима, а его строительство оказалось последним в Римской республике.
Со вступлением на престол Октавиана Августа строительство водопроводов возобновилось. Их сооружением занимался Марк Агриппа, ближайший друг и соратник правителя. Агриппа активно участвовал в строительстве различных сооружений в столице, в ремонте древних водопроводов Анио Ветус, Аква Апиа, Аква Тепула, Аква Анция. Кроме того, Агриппа провел 2 новых водовода Аква Вирго и Аква Юлия.
Аква Вирго снабжал водой термы (общественные бани) Агриппы, возведенные на Марсовом поле. Вокруг терм были разбиты сады, украшением которых служили многочисленные скульптуры и скульптурные композиции, портики и бассейны. Для постоянного дренажа заболоченной почвы Марсова поля были созданы специальные каналы.
Для обслуживания водопроводов Агриппа создал так называемую водяную команду, состоявшую из 700 владеющих разными специальностями рабов. Управляли этой командой архитекторы-гидравлики. У них в подчинении находились обходчики, каменщики, специалисты по работе со свинцом, мостовщики и др.
Рабочие-мостовщики занимались тем, что разбирали и вновь укладывали мостовые на подходах к жилым домам. Дело в том, что под городскими мостовыми тянулась сеть свинцовых труб. Римляне, имевшие право пользования водопроводом, не могли передать его ни своим наследникам, ни новым жильцам при продаже дома. Поэтому трубы то подводили к дому, то убирали, при этом каждый раз приходилось разбирать мостовую, чтобы провести необходимые работы.
В исторических документах имеются упоминания о сверлильщиках. Но это не название рабочей специальности. Так называли воров воды, которые по просьбе горожан, не имевших права пользования водопроводом, пробивали трубы, помогая жильцам в краже драгоценной влаги.
В период империи поступавшая в Рим вода распределялась между 3 основными потребителями: императорским дворцом, общественными учреждениями и большими фонтанами. На каждого человека ежедневно расходовалось от 600 до 900 л воды, это при том, что все столичные водопроводы поставляли по 1,5 млн м3 воды в день.
В конце I в. н. э. в Риме было 7 основных водопроводов. Специальной системой труб источник воды соединялся с водораспределительными сооружениями, разбросанными по всему городу. Всего насчитывалось 247 таких сооружений, а на каждый водопровод их приходилось от 14 до 92.
Следует отметить, что водопроводная система Рима, в отличие от акведуков, была технически несовершенна. От каждого распределителя к центрам потребления воды тянулись линии подземных труб, не сообщавшихся между собой. По сей день остается загадкой, почему умнейшие римские инженеры не замкнули эти трубы в единую водопроводную систему.
Кроме того, не поддается логическому объяснению тот факт, что умевшие изготавливать краны римляне ими практически не пользовались и вода текла из водопроводных труб непрерывным потоком.
На завершающем этапе периода Республики в Риме появились общественные купальни, число которых со временем значительно увеличилось. Устройство общественных купален было аналогично устройству домашних: сухие и влажные парильни, залы с горячей и холодной водой и, разумеется, традиционные залы для занятий гимнастикой и для отдыха. Вода в такие заведения поступала по водопроводным трубам.
Современники свидетельствовали, что общественные купальни были очень тесными и грязными. Для того чтобы скрасить негативное впечатление от посещения подобных заведений, для богатых людей по приказу императоров были построены за счет государственной казны грандиозные термы.
На Руси первый водопровод появился в 1492 г. Он предназначался для поставки воды в Московский кремль и являлся самотечным.
Обычно русские города возводились вблизи источников воды, поэтому самым распространенным способом водоснабжения было получение воды из них, а также из колодцев, прудов и подземных источников.
В XVIII в. развернулось строительство городов-крепостей, а вместе с ними и специальных сооружений, предназначенных для обеспечения общественных зданий и жилых домов водой. В гидротехнические системы этих городов входили плотины, водопроводящие галереи, колодцы и резервуары с водой.
И лишь в 1804 г. в Москве был введен в действие первый централизованный водопровод. Вода в него подавалась из подземных источников верховьев Яузы.
В XIX в. уже не только в Москве, но и в других городах имелись водопроводы. Как писали газеты того времени, вода в Петербурге и Москве в местах водозабора представляла собой «экстракт из дохлых собак и кошек». И именно такая вода подавалась в города. Понятно, что это был рассадник инфекционных заболеваний, и в результате пользования водопроводом в городах нередко возникали эпидемии.
Подводя итог сказанному, следует еще раз отметить, что идею создания водопровода, без сомнения, подсказало поливное земледелие, где требовалось подавать воду на значительные расстояния. Со временем водопровод проник в жилые дома. Конечно, древние водопроводы немногим напоминали современные сети коммунальных служб, но тем не менее в свое время их считали чудом.
Человеческая мысль не стояла на месте и развитие водопроводов продолжалось. Сотню лет назад люди и представить не могли ныне существующий уровень комфорта, который сегодня доступен практически любому.
Вот лишь некоторые цифры: в России в 1911 г. чуть больше 20% от общего числа городов с населением 10 тыс. человек имели водопровод. В Москве лишь в 20% строений были проведены домовые водопроводы. Даже после Великой Отечественной войны водопровод в доме был в диковинку и являлся гордостью его владельцев. Вспомним строчку из известного стихотворения С. Михалкова «А что у вас?»: «А у нас водопровод, вот».
Сейчас в это трудно поверить, ведь в последние несколько десятилетий сантехническое оборудование стало не просто обязательным элементом в каждой квартире, но и своеобразным украшением. Теперь, выбирая сантехнику, наши современники обращают внимание не только на ее практичность и качество, но и на дизайн. Чугунные и стальные трубы повсеместно начали вытесняться пластиковыми и металлопластиковыми. В нашу жизнь постепенно входит новое понятие «евростандарт».
Комфорт пришел и на приусадебные участки. Если раньше полив производили из ведер или шланга, то на смену этим примитивным средствам пришли поливные системы, с помощью которых стало возможным вносить вместе с водой для полива минеральные и органические удобрения.
В будущем, без сомнения, будут и другие интересные открытия и новинки, и можно сказать наверняка, что они будут предназначены в первую очередь для того, чтобы сделать жизнь человека еще более комфортной.
1. Необходимые инструменты
Прокладывание водопровода – довольно трудоемкая работа, которая требует немало времени и сил. Для того чтобы максимально облегчить труд, необходимо тщательно подготовиться к предстоящей работе. С этой целью следует заранее приобрести набор инструментов.
Существует множество слесарных инструментов, которые нужны при прокладывании водопровода. Сюда можно отнести измерительные приборы, необходимые при подгонке одной детали к другой, зажимные приспособления, от которых зависит способ резки труб, а также инструменты, используемые непосредственно при работе с металлом.
Кроме того, при прокладывании водопровода понадобятся слесарно-сборочные инструменты.
Дрель и сверла
Дрель используют для сверления отверстий и их последующей обработки. Существуют ручная и электрическая дрели.
Однако ручную дрель применяют все реже, ее заменила электрическая, во многом облегчающая работу.
В настоящее время в специализированных магазинах в продаже имеются электрические дрели, к которым прилагается набор различных насадок и сверл.
Зубило
Этот инструмент представляет собой металличе-ский стержень, один конец которого (боек) имеет форму усеченного конуса с полукруглым основанием, а второй (лезвие) – клина. Оба конца закалены и отпущены.
Зубило используют для обработки металла. Его длина составляет примерно 100–200 мм, ширина лезвия – 5–52 мм. Лезвие инструмента должно быть хорошо заточено, так как от этого зависит сила удара (чем острее лезвие, тем меньшее усилие прилагают при ударе).
Угол заточки лезвия зубила различен. Лезвием с тупым углом заточки работают с твердыми металлами. При этом следует учитывать, что сталь средней жесткости обрабатывают лезвием с углом заточки не менее 60°; чугун, бронзу, твердую сталь – 70°.
Меньшего угла заточки лезвия зубила требует работа с мягкими металлами – такими, как медь и латунь. Угол заточки лезвия при этом должен составлять примерно 45°. Цинк и алюминий обрабатывают зубилом, угол заточки лезвия которого составляет 35°.
Заточку лезвия инструмента производят на точильном станке. Зернистость электрокорундных кругов при этом должна быть 40, 50 или 63.
Для контроля угла заточки зубила используют специальный шаблон, представляющий собой брусок из металла, на котором вырезаны 4 паза с углами разной величины (рис. 1).

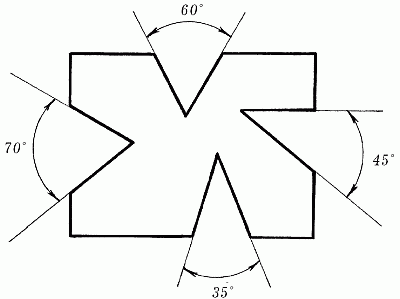

Рис. 1. Шаблон для контроля угла заточки зубила
При работе с зубилом следует учитывать, что для труб из серого чугуна, покрытых битумом, рекомендуется использовать обыкновенное зубило. Трубы, имеющие на наружной поверхности слой твердого белого чугуна, перерубают зубилом с твердосплавной вставкой.
Кернер-центроискатель
Это разметочный инструмент, применяемый для определения центра на торце цилиндрической детали. Для получения отметины кернер-центроискатель устанавливают на торец детали вертикально и ударяют молотком по головке инструмента.
Ключ
Это один из основных слесарно-сборочных инструментов, без которого невозможно выполнить резьбовые соединения. Существует множество различных видов ключей (рис. 2).

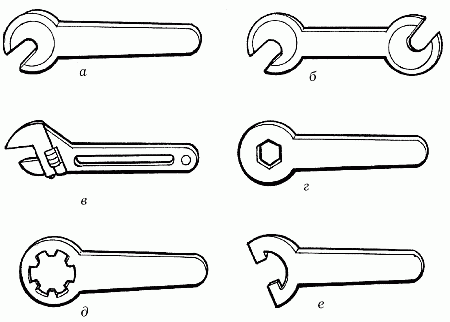

Рис. 2. Виды гаечных ключей: а – односторонний; б – двусторонний; в – разводной; г – накладной; д – накидной закрытый для круглых гаек; е – накидной открытый для круглых гаек
Например, одно– и двусторонние, накладные, накидные и коловоротные ключи применяют для закручивания угольников, тройников, винтов, гаек и контргаек в доступных местах. Торцевые ключи позволяют провести эту операцию в труднодоступном месте.
Ключи бывают разных номеров, от № 1 до № 5, которые можно узнать по клейму. Необходимо, чтобы номера соответствовали номерам винтов и гаек.
Гаечный разводной ключ необходим для соединения труб в трубопроводе и установки сантехники. Размер обычно указывается на самом ключе.
Помимо гаечного, применяют также и многофункциональный трубный рычажный ключ (рис. 3), с помощью которого можно закручивать детали с гранями (винты, гайки) и вращать цилиндрические предметы (муфты).
Рис. 3. Трубный рычажный ключ
В основном такой ключ применяют для соединения трубопроводов. Для того чтобы труба была надежно зафиксирована, трубным рычажным ключом захватывают не менее половины ее окружности.
Рычажные ключи бывают разных размеров. Длина каждого их них варьируется в пределах 300–800 мм.
С помощью такого ключа зажимают трубы диаметром 10–120 мм. Рычажный трубный ключ № 5 рассчитан на диаметры труб 30–120 мм и используется только в случае, когда работают со стальными трубами с резьбовым соединением.
Линейка
Это измерительный инструмент, представляющий собой стальную полированную полоску с делениями. Применяют ее в том случае, если нет необходимости
в более точных измерениях. Длина стандартной линейки обычно составляет 20–30 см, цена деления – 1 мм.
Метчик
Этот инструмент служит для нарезания на трубах внутренней резьбы. Метчики бывают многогранными, трех– и четырехперовыми.
При покупке метчика необходимо обратить внимание на его диаметр. Следует учитывать, что при нарезке резьбы с шагом менее 3 мм нужно применять набор из 2 метчиков: чернового и чистового.
Для того чтобы нарезать резьбу с шагом более 3 мм, необходим набор из 3 метчиков: чернового, среднего и чистового (рис. 4).

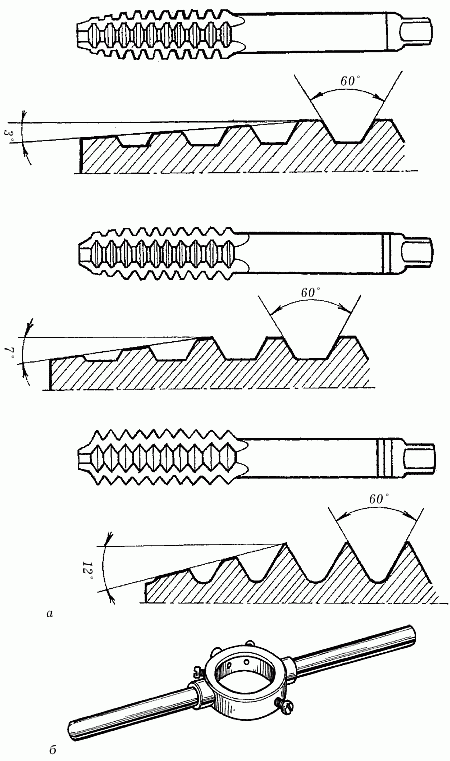

Рис. 4. Инструменты для нарезания внутренней резьбы: а – метчики; б – вороток
Вместе с метчиками необходимо приобрести вороток – приспособление для вращения метчика, которое надевается прорезью на квадрат метчика.
Микрометр
Это точный измерительный инструмент, с помощью которого можно определить размер детали до сотых долей миллиметра. Измерения проводят с помощью микрометрического винта, являющегося основной деталью микрометра.
При измерении винт микрометра выдвигают и зажимают им деталь, помещая ее между пяткой полукруглой скобы и торцом винта. Измерительная шкала находится на втулке-стебле и представляет собой продольную линию, снабженную сверху миллиметровыми делениями, снизу – полумиллиметровыми.
Сотые доли миллиметра определяют по шкале, нанесенной на коническую часть барабана, вращающегося вокруг втулки-стебля. Размер детали определяется сначала по втулке-стеблю, а затем – по шкале барабана.
Молоток
Этот инструмент применяют для выправления, гибки металла, нанесения ударов по зубилу. Для каждого вида работ обычно применяют разные молотки, поэтому при прокладывании водопровода таких инструментов должно быть несколько. Например, при обработке металла с помощью зубила используют молоток весом до 1 кг со стальной рабочей частью (бойком). Следует учитывать, что такой молоток нельзя применять при работе с железными деталями (например, при правке).
В этом случае боек молотка должен быть изготовлен из мягкого металла, – такого, как алюминий или медь. Однако срок годности такого молотка невелик.
В слесарном деле обычно применяют комбинированный молоток, который необходим для очистки металла от окалины, запекшейся краски, лака, шпатлевки.
На одном конце бойка такого молотка имеется скребок, на другом с помощью гайки привернута тонкая проволока в виде щетки.
Напильник
Инструмент представляет собой стальной брусок с насечкой и предназначен для опиливания металличе-ских деталей, когда необходимо снять лишний слой металла и подогнать деталь по размеру. Кроме того, напильник применяют в случае, когда необходимо удалить за-усенцы, возникающие при резке труб и металлических листов.
Напильники бывают круглые, квадратные, прямо-угольные, треугольные, большие, достигающие 400 мм, и маленькие, называемые надфилями.
Насечка на напильниках бывает двойной, одинарной, рашпильной и дуговой. Двойная насечка подходит для обработки заготовок из стали, чугуна и твердых сплавов.
Напильники с одинарной насечкой применяют в случае, когда необходимо заточить пилу или обработать детали из мягких металлов и сплавов, – таких, как латунь, медь, бронза, свинец.
Напильники с рашпильной насечкой, представляющей собой канавки и пирамидальные выступы, применяют для черновой обработки заготовок.
Наиболее долговечными из всех вышеперечисленных являются напильники с дуговой насечкой, которые позволяют снимать одновременно мелкую и крупную стружку, что улучшает качество обработки детали.
Насечки на напильниках имеют разный шаг, в зависимости от чего эти инструменты различают по номерам: драчевые – № 0, применяемые для первичной обработки, личные – № 1, используемые для обработки заготовок из твердых сплавов, и бархатные – № 2–5, необходимые для доводки поверхностей.
Если напильник без ручки, рекомендуется сделать ее самостоятельно, для того чтобы инструмент был более удобным в работе.
Изготовить ручку можно из дерева. В случае если нет подходящего материала для выполнения ручки, один конец напильника следует обмотать толстым слоем изоленты.
Ножницы
Их используют для резки нетвердого металла, – такого, как алюминий, латунь, медь, полосовая сталь. Ножницы бывают ручные, силовые и рычажные (рис. 5).

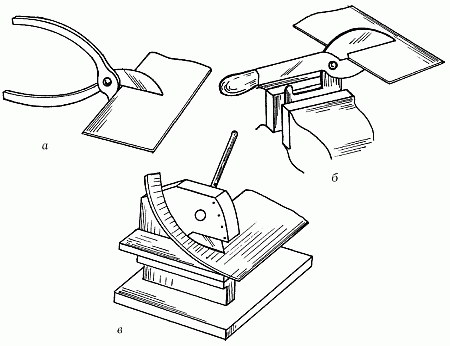

Рис. 5. Виды ножниц: а – ручные; б – силовые; в – рычажные
Силовые ножницы применяют в том случае, когда необходимо разрезать металл толщиной 1,5–2,5 мм. Ручные ножницы используют при разрезании металла толщиной 0,5–1,5 мм. С помощью рычажных ножниц можно разрезать листовой металл толщиной до 4 мм и мягкий металл толщиной до 6 мм.
Ножовка и лобзик
Эти инструменты состоят из полотна, изготовленного из закаленной, или углеродистой, стали, и рамки или станка с ручкой. Длина полотна ножовок обычно регулируется. Для большего удобства в работе при прокладывании водопровода рекомендуется использовать ножовку не с горизонтально расположенной ручкой, а с рукояткой пистолетного типа.
Ножовку и лобзик применяют для резки толстых листов полосового или профильного металла и вырезания заготовок по контуру из листового металла.
Разница между инструментами заключается в том, что лобзик меньше ножовки, у него мельче зубья и направлены они к ручке.
Зубья полотна ножовки направлены от ручки. Именно поэтому лобзик применяют при вырезании сложных фигур.
Зубья ножовки и лобзика имеют клиновидную форму, бывают мелкими и крупными. Расстояние между ними (шаг) составляет примерно 0,8–1,5 мм. При работе с разными материалами шаг необходимо учитывать.
Например, при разрезании листового железа используют полотна с шагом 0,8 мм, тонкого профильного железа и тонкостенных труб – 1 мм, стального проката, цветного металла и труб – 1,25 мм, мягкой стали и чугуна – до 1,5 мм.
Для того чтобы при работе полотно не заклинивало в детали, предусмотрен развод зубьев – поочередное или групповое отгибание их в разные стороны от полотна.
Отвертка
Существует множество разновидностей отверток: коловоротная, реверсивная, воротковая, с направляющей втулкой, с шарнирно закрепленным лезвием (предназначенная для работы в труднодоступных местах), с держателем (удерживающая винт или шуруп при закручивании на несколько витков).
Плашка
Этот инструмент служит для нарезания резьбы, в том числе и наружной. Плашки бывают призматиче-скими (раздвижными) круглыми, называемыми лерками (рис. 6).

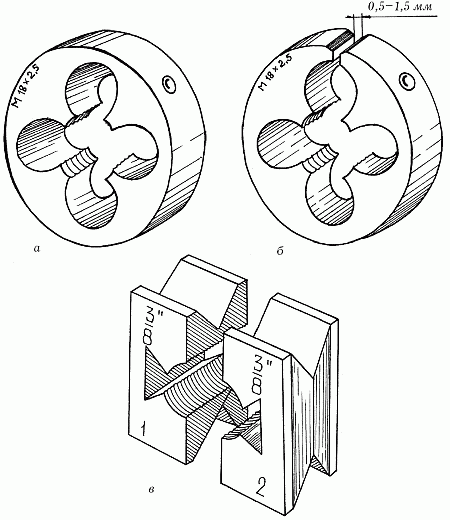

Рис. 6. Плашки: а – круглая цельная; б – круглая разрезная; в – раздвижная
Помимо плашек, при прокладывании водопровода рекомендуется иметь специальный вороток-плашкодержатель (рис. 7).

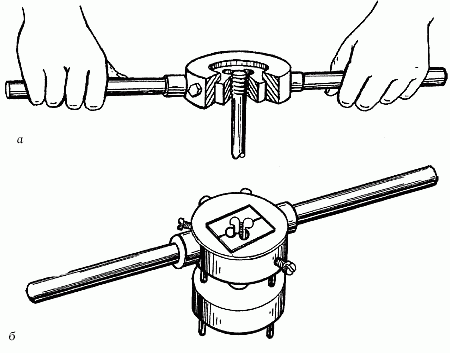

Рис. 7. Воротки: а – для круглых плашек; б – для раздвижных плашек с направляющим кольцом
Этот инструмент оснащен направляющим фланцем – цилиндрическим выступом, внутренний диаметр которого соответствует внешнему диаметру трубы.
Вороток не позволяет плашке перекоситься при нарезании первой нитки резьбы. Если предстоят работы с трубами разного диаметра, таких воротков должно быть несколько.
В усовершенствованной модели воротка фланец при нарезании резьбы наворачивается на специальную втулку, которая, в свою очередь, заранее закрепляется на трубе стопорными винтами.
Другое полезное устройство для нарезания резьбы – вороток-трещотка, который от обычного воротка-плашкодержателя отличается тем, что вместо 2 рукояток имеет 1, закрепленную на обойме с холостым обратным ходом. С помощью такого воротка можно нарезать резьбу в наиболее труднодоступных местах.
Для призматических плашек вороток-плашкодержатель должен быть снабжен направляющим кольцом, обеспечивающим работу без перекосов. В это кольцо при нарезании резьбы вставляют плашку.
Призматические раздвижные плашки состоят из двух полуплашек и имеют форму квадрата. Их также применяют при нарезании резьбы.
Круглые плашки (лерки) бывают как разрезными, так и цельными. Разрезные плашки помогают более точно нарезать резьбу. Они имеют небольшую боковую прорезь диаметром 0,1–1,25 мм. Размер и тип плашек бывает разный. Определяют это по клейму, которое должно стоять на каждом инструменте. По клейму на плашке также можно определить ее диаметр, который должен соответствовать диаметру трубы.
