Строим дом

Как известно, строительство любого здания начинается с планирования. Основные элементы здания по их функциональному назначению подразделяются на три основные группы: несущие, ограждающие и совмещающие обе эти функции. Несущие элементы принимают на себя нагрузки от конструкции самого здания, атмосферных воздействий, людей. Ограждающие разделяют здание на отдельные помещения и выполняют защитные функции (тепло– и звукоизоляция, защита от атмосферных воздействий). Элементы, которые соединяют несущие и ограждающие функции, должны совмещать в себе эти качества. Почти любое здание имеет подземную часть, которая располагается ниже уровня грунта, и надземную. Границей между ними служит тротуар или отмостка – узкая полоса вокруг здания, покрытая каменными материалами, бетоном или асфальтобетоном. Ей придают небольшой поперечный уклон для отвода воды от здания. Дом состоит из элементов, представленных на рис. 1.

Рис. 1. Схема двухэтажного дома: 1 – фундамент; 2 – пол подвала; 3 – гидроизоляция; 4 – стены подвала; 5 – отмостка; 6 – наружные стены; 7 – внутренние стены; 8 – междуэтажные перекрытия; 9 – перегородки; 10 – лестница; 11 – стропила; 12 – кровля; 13 – чердачное перекрытие

Фундамент

Строительство любого здания начинается с закладки фундамента, т. е. основания, на котором держится все сооружение. Существует четыре вида фундамента: столбчатые, ленточные, сплошные, свайные. Бывают монолитные и сборные. Они могут возводиться из различного материала. Для дома лучше всего делать ленточные или столбчатые фундаменты. Ленточные (рис. 2, а) в основном делают под здания с бетонными, кирпичными или каменными стенами. Они отличаются большой прочностью, и на их возведение не требуется много строительного материала. Кроме того, их не нужно закладывать на большую глубину, особенно если в проекте дома имеется подвальное помещение.

Рис. 2. Виды фундаментов: а – ленточный; б – столбчатый; 1 – стена; 2 – цоколь; 3 – отмостка; 4 – раствор цемента; 5 – гидроизоляционный материал; 6 – лага; 7 – пол; 8 – стойка; 9 – анкер; 10 – столб; 11 – лаги

Для устройства ленточного фундамента вы можете взять любой материал: раствор из бетона и песка с добавлением гравия или щебня, бут, бетон и т. д. Нет необходимости устраивать широкие ленточные фундаменты по всей их высоте, поэтому расширенной делайте только подошву.

Столбчатые фундаменты (рис. 2, б) возводятся под здание с деревянными или каркасными стенами. Для его устройства вы можете использовать столбы из различных материалов: деревянные, кирпичные, каменные, бетонные и т. д. Столбы устанавливайте на расстоянии 1,5–2 м друг от друга. Следите за тем, чтобы они находились под каждым углом дома и в местах наибольшей нагрузки (под пересечением стен, прогонами, балками, простенками и т. д.).

Если вы решили делать фундамент из кирпичных столбов, то используйте только хорошо обожженный красный кирпич. В противном случае недоброкачественный материал может стать причиной преждевременного разрушения фундамента. При изготовлении кирпичных столбов помните о том, что они должны быть не меньше чем 50 x 50 см для двухэтажных зданий и 40 x 40 см для одноэтажных. Чтобы столбы были достаточно крепкими и прочными, в их середину закладывайте арматурную сетку или проволоку толщиной 6 мм.

При выборе фундамента вы должны обращать внимание на качество грунта. Проверить его вы можете достаточно простым способом: выройте небольшую яму на месте будущего котлована и посмотрите, из чего состоит грунт. Если в его состав входят болотная, садовая, лесная земля и другие легкосжимающиеся грунты, то это плохой грунт. Строительство дома на таком грунте будет сопряжено с большими материальными затратами. Если в состав грунта входят песок, хорошо слежавшиеся и уплотнившиеся строительные отходы, гравий, суглинки, глина, то это грунт удовлетворительного качества. Если грунт представляет собой нетронутый песчаник и гравий или нетронутый скалистый грунт толщиной 1 м и более, то это прекрасный грунт. Грунт под основание фундамента должен быть однородным, т. е. иметь равномерную плотность.

Кроме качества грунта вам необходимо знать и глубину его промерзания, потому что от этого зависит глубина, на которую нужно будет заложить основание здания. Глубина фундамента должна быть больше глубины промерзания грунта, обычно она составляет 80–100 см.

Глубина закладки фундамента зависит и от уровня грунтовых вод. Если в вашей местности грунты обладают низким уровнем грунтовых вод и расстояние до них в зимний период больше глубины промерзания плюс 2 м, то закладывайте фундамент не менее чем на полметра. Если уровень грунтовых вод в зимний период больше глубины промерзания грунта, но меньше глубины промерзания плюс 2 м, то делайте фундамент на глубину промерзания (50 см) и устанавливайте его на подушку из песка или гравия. Если грунтовые воды располагаются на глубине промерзания грунта, то устраивайте фундамент либо на глубину промерзания грунта, либо на 10–15 см глубже. Независимо от глубины промерзания грунта фундамент под капитальные стены, которые будут находиться внутри здания, закладывайте на глубину 50 см.

Прежде чем начать воздвигать фундамент, хорошо расчистите площадку, выбранную под строительство дома, снимите верхний слой почвы (20–30 см) и разровняйте поверхность. Отметьте границы будущего здания, отступите от них на расстояние 1 м и на этом расстоянии забейте у каждого угла по 3 колышка (стойки), строго горизонтально прибейте к ним доски и натяните тонкую проволоку или шнуры. Проволока или шнуры нужны для обозначения красных линий будущего здания. Только после этого приступайте к рытью котлована.

Устройство котлована осуществляйте следующим образом: отвесно от дна котлована сделайте траншею глубиной до полметра. Эта траншея понадобится вам для возведения нижней, расширенной части фундамента, которую вы можете делать из бетона, для которого вертикальные стены траншеи будут являться опалубкой.

Угол откоса котлована выбирайте в зависимости от того, какой у вас грунт: вязкий – 0°, сыпучий – 45°, средний – 60°, твердый – 80°, скалистый – 90°.

Засыпайте материал для фундамента слоями толщиной примерно 25–30 см, каждый слой поливайте водой и тщательно утрамбовывайте.

Цоколем называется верхняя часть любого фундамента высотой от 50 до 70 см. Делается он из бетона, кирпича или камня, т. е. материалов, обладающих морозостойкостью и стойкостью к различным погодным условиям. Цоколь оштукатуривается раствором из цемента и песка в соотношении 1 : 3.

Верхняя часть фундаментов и цоколей редко получается гладкой и ровной. Поэтому возьмите доски с ровными краями и прикрепите их к боковым поверхностям цоколя с внутренней и внешней стороны так, чтобы получились бортики одинаковой высоты. Расстояние между бортиками заполните цементно-песчаным раствором в соотношении 1 : 3, тщательно все разровняйте и оставьте до полного высыхания. После этого уложите гидроизоляцию.

Для проветривания с каждой стороны строения в цоколе на расстоянии 15 см от земли оставляйте отверстие размером 15 x 15 см. На зиму эти отверстия закрывайте подходящим по размеру кирпичом и замазывайте глиной, а с наступлением весны открывайте.

Для того чтобы защитить фундамент дома от неблагоприятного воздействия окружающей среды, вы можете сделать отмостки– приспособления для отвода вод (рис. 3). Для устройства отмосток по всему периметру фундамента с внешней стороны снимите верхний слой грунта глубиной 10–15 см и шириной от 50 до 100 см. На место грунта положите слой размягченной глины и, делая уклон от дома 1 : 10, хорошо ее уплотните. Поверх глины насыпьте гравий, щебень или битый кирпич, перемешанный с песком. Вновь все уплотните и залейте цементным раствором. Вокруг отмостки сделайте небольшую канавку с уклоном. Дно канавки забетонируйте или положите на него трубу из асбестоцемента.

Рис. 3. Отмостки: 1 – грунт; 2 – слой мягкой глины; 3 – слой гравия, щебня или битого кирпича, смешанного с песком; 4 – слой цементного раствора; 5 – канавка; 6 – фундамент

Гидроизоляция фундамента необходима для предохранения стен дома от разрушающего воздействия грунтовых вод. В фундаментах из камня или кирпича гидроизоляционный слой кладется, как правило, на высоту 17–20 см от уровня земли. Существует несколько способов устройства гидроизоляции: 1) на верхнюю гладкую, ровную и сухую часть фундамента кладется два слоя рубероида или толя так, чтобы швы на концах перекрывались примерно на 16 см; 2) на верхнюю часть фундамента наносится 3-сантиметровый слой цементного раствора в соотношении 1 : 2; слой разравнивается, покрывается 3-миллиметровым слоем сухого цемента и сушится, после чего поверх цементного раствора кладется слой рубероида или толя; 3) для гидроизоляции фундамента таким способом готовится мастика из битума и хорошо просеянной извести-пушонки в соотношении 1 : 0,5; горячая мастика наносится на поверхность в два-три приема так, чтобы образовался слой в 1 см; 4) на верхнюю часть фундамента наносится слой битумной мастики, на которую наклеивается слой рубероида или толя без каменных и песчаных подсыпок. Слой рубероида или толя также покрывается мастикой, на которую наклеивается второй слой рулонного материала.

Если вы собираетесь сделать в своем домике погреб или подвал, то вам следует позаботиться об их защите от талых и грунтовых вод. Для этого вам нужно будет сделать двойную изоляцию: одну – на 10 см ниже пола погреба, вторую – на 15–20 см выше отмостки (рис. 4). Кроме этого, вам нужно будет изолировать пол и стены погреба или подвала. При этом вам необходимо обращать внимание на уровень грунтовых вод.

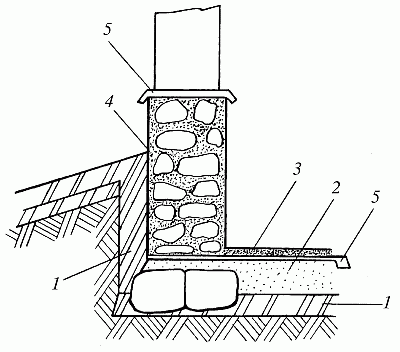

Рис. 4. Гидроизоляция стен погреба: 1 – жирная глина; 2 – бетон; 3 – пол из цемента; 4 – цементная штукатурка, покрытая слоем битума; 5 – гидроизоляционный слой

Если грунтовые воды располагаются ниже пола, то наружную сторону стены, находящуюся в грунте, 2 раза покройте горячим битумом. Пол покройте слоем жирной глины толщиной 25 см и тщательно уплотните. Затем на глину нанесите слой бетона толщиной 5 см и разровняйте. Через 2 недели на бетонную поверхность пола нанесите мастику и наклейте 2 слоя толя или рубероида. Поверх рулонного материала положите слой бетона, разровняйте, затем положите слой цементного раствора, на который нанесите 2-миллиметровый слой цементного порошка.

Если грунтовые воды находятся выше пола погреба или подвала, то на пол положите слой жирной глины толщиной 25 см, разровняйте и утрамбуйте, затем нанесите слой бетона толщиной 15 см и снова разровняйте и утрамбуйте. Спустя две недели на бетонную поверхность положите три слоя рулонного материала на мастике. После этого нанесите цементный раствор (1 : 3) и хорошо все разгладьте.

Стены из камня или кирпича с внешней стороны оштукатурьте цементным раствором в соотношении 1 : 3. После того как штукатурка полностью высохнет, нанесите на нее 2 слоя мастики, наклейте слой рулонного материала и снова покройте мастикой.

Кроме того, вам нужно будет сделать вокруг стен погреба или подвала замок из смоченной в битуме или битумной мастике пакли. Промежуток между грунтом и стенами заполните слоем жирной глины (25–30 см) и засыпьте вынутым грунтом. С внешней стороны изоляцию стен делайте на 50 см выше уровня грунтовых вод.

Строительство обязательно предполагает каменные работы, а потому, чтобы правильно все сделать с первого раза, внимательно ознакомьтесь с основными правилами.

Возведение каменных стен

Элементы каменной кладки

Ниже мы рассмотрим основные термины, определяющие элементы каменной кладки, которые будут использоваться на протяжении всей книги. Две большие по площади грани кирпича (камня), расположенные по противоположным сторонам, называют верхней и нижней постелью. Ими кирпич укладывается на раствор. Длинные боковые стороны называются ложками, короткие – тычками (рис. 5).

Рис. 5. Стороны кирпича и камня: 1 – постель; 2 – ложок; 3 – тычок

Кладка (рис. 6) выполняется горизонтальными рядами, кирпичи в большинстве случаев укладываются на постель (плашмя). Бывают случаи, когда кирпичи кладут на ложковую грань (на ребро). Версты – крайние ряды кирпича в рядах, которые образуют поверхность кладки. Версты, расположенные со стороны фасада здания, называются наружными, расположенные внутри – внутренними. Ложковый ряд кладки – ряд, образованный из кирпичей, которые уложены длинной боковой стороной к наружной поверхности стены.

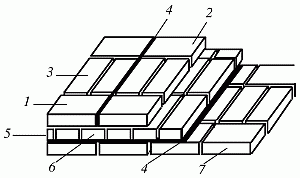

Рис. 6. Элементы каменной кладки: 1 – наружная верста; 2 – внутренняя верста; 3 – забутка; 4 – горизонтальный и вертикальный швы; 5 – фасад; 6 – тычковый ряд; 7 – ложковый ряд

Тычковый ряд кладки – ряд, обращенный короткой стороной. Забутовочные кирпичи (забутка) – кирпичи, уложенные между внутренней и наружной верстами. Высота рядов кладки складывается из высоты кирпича и толщины горизонтального слоя раствора (шва). Средняя толщина шва равна 12 мм. Ширина кладки (толщина стен) делается кратной 1/2 кирпича. При ее определении также необходимо учитывать вертикальные швы, средняя толщина которых составляет 10 мм.

Стены, выложенные из кирпича или камня, бывают глухими или с проемами. В последнем случае они могут иметь выступающие элементы – напуски, пояски, обрезы, уступы, пилястры. Напуск (рис. 7) – фрагмент кладки, в котором ее очередной ряд укладывают с выступом на лицевую поверхность. Ширина напуска не должна превышать 1/3 длины кирпича в каждом ряду. Пояски, карнизы и другие элементы, разделяющие фасад по вертикали, образуются в результате нескольких рядов кладки выступом.

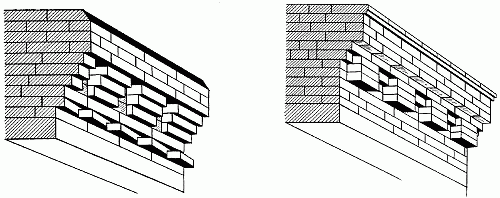

Рис. 7. Карнизы с напуском кирпичей

Обрез (рис. 8, а) делают с отступом от лицевой части кладки при переходе от цоколя к стене, при уменьшении толщины стен в верхних этажах зданий и т. д. Выше обреза стена имеет меньшую толщину. Последний перед обрезом ряд кладки должен быть тычковым.

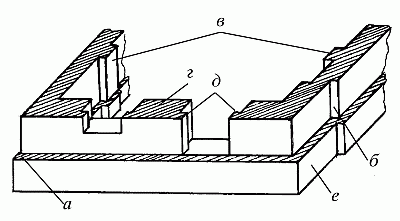

Рис. 8. Детали каменных конструкций: а – обрез; б – уступ кладки; в – пилястры; г – простенок; д – четверть; е – цоколь

Уступ (рис. 8, б) – кладка, смещенная относительно основной плоскости стены по вертикали.

Пилястры (рис. 8, в) – столбы прямоугольной формы, которые выступают из общей лицевой плоскости стены, выкладываются вперевязку с нею.

Борозды – углубления в стене, предназначенные для размещения трубопроводов, скрытой электропроводки и т. п. После монтажа проводок, борозды заделывают вровень с плоскостью стены. Борозды, расположенные вертикально, выкладывают кратными 1/2 кирпича. Горизонтальные борозды делают кратными 1/4 кирпича в высоту и 1/2 кирпича в глубину.

Ниши – углубления в стене для оборудования встроенных шкафов, электрических устройств и т. п. Их выкладывают кратными 1/2 кирпича.

Простенок (рис. 8, г) – так называют участок кладки в конструкциях стен, предусматривающих оконные и дверные проемы, расположенный между двумя соседними проемами. Их можно выкладывать в виде простых прямоугольных столбов или в виде столбов с четвертями, в которых будут крепиться дверные и оконные блоки (рис. 8, д).

Штраба – элемент, устраиваемый в тех местах, где кладка временно прерывается. Их выкладывают так, чтобы при последующем продолжении кладки можно было обеспечить надежную перевязку очередной части кладки с предыдущей. Штрабы бывают убежными и вертикальными. Убежные обеспечивают более надежную связь соединяемых частей стен. В вертикальные штрабы с целью повышения надежности закладывают стальную арматуру.

Для того чтобы камни в кладке лучше выдерживали действующую на них нагрузку всей стены, их располагают в соответствии с правилами так называемой разрезки.

Камни укладывают таким образом, чтобы они соприкасались друг с другом по возможности большей площадью. Например, если верхний камень будет опираться на лежащий под ним лишь двумя точками, то рано или поздно под влиянием нагрузки от вышележащих рядов он деформируется или сломается. И наоборот, камень, опирающийся всей плоскостью, может выдерживать гораздо большие нагрузки. Для этого необходимо выровнять впадину в его постели, заполнив ее раствором.
