Оториноларингология: Руководство. Том 2

Строение гортани

Гортань – это сложный анатомо-физиологический комплекс, состоящий из различных тканевых структур с развитой сетью кровеносных, лимфатических сосудов и нервов. Внутренняя поверхность гортани покрыта тонкой слизистой оболочкой дыхательного типа, состоящей из многослойного цилиндрического мерцательного эпителия. В местах механической нагрузки на слизистую оболочку (обе поверхности надгортанника, черпало-надгортанные складки, задняя стенка гортани, свободные края голосовых складок) поверхность гортани покрыта прочным многослойным плоским эпителием. Со стороны язычной поверхности надгортанника на уровне черпало-надгортанных складок, грушевидных синусов и желудочков гортани под слизистой оболочкой находится эластичная соединительная ткань, которая может отекать при различных воспалительных и аллергических заболеваниях, особенно у детей. Слизистая оболочка гортани содержит множество слизистых желез, располагающихся повсеместно, за исключением свободных краев голосовых складок, а также, помимо лимфатических телец, содержит «закрытые» фолликулы, особенно в желудочках гортани, где эта лимфаденоидная ткань образует гортанные миндалины.

Все хрящи гортани, за исключением надгортанника, являются гиалиновыми, надгортанник состоит из эластичного хряща, он более эластичен, чем остальные хрящи, что необходимо для герметического закрытия входа в гортань при акте глотания. Надгортанник в отличие от других хрящей гортани никогда не пропитывается солями кальция и не оссифицируется. Все мышцы гортани поперечнополосатые, они могут сокращаться как произвольно, так и рефлекторно.

Гортань – полое воздухоносное образование, жесткость которому придают сложно устроенные хрящи. Вверху она подвешена при помощи щитоподъязычной мембраны к подъязычной кости, служащей своеобразной опорой для всех наружных мышц гортани. К подъязычной кости прикреплены мышцы, начинающиеся на лопатке (m. omohyoideus), грудине (m. sternohyoideus) и шиловидном отростке (m. stylohyoideus). Эти мышцы при сокращении обеспечивают движения гортани опосредованно через подъязычную кость. Внизу гортань опирается посредством перстневидного хряща на первое кольцо трахеи.

С возрастом положение гортани меняется. У взрослых верхняя граница ее проецируется между телами IV и V шейных позвонков, нижняя совпадает с верхним краем VII шейного позвонка.

Скелет гортани состоит из пяти главных хрящей, из которых три непарных (перстневидный, щитовидный и надгортанник) и два парных (черпаловидные хрящи). На рис. 1 (см. цветную вклейку) приведено схематическое изображение хрящей и связок гортани.

Плотность прилегания хрящей гортани друг к другу, обеспечивающая герметичность стенок гортани, что является важным условием для нормального осуществления ее фонаторной функции и предотвращения развития эмфиземы окружающих тканей, шеи и средостения при сильном натуживании, кашле и чихании.

Сверху гортань переходит в гортаноглотку, внизу – в трахею, спереди в нижних отделах граничит со щитовидной железой, сзади – с пищеводом, по бокам – с сосудисто-нервным пучком и боковыми долями щитовидной железы. Эластичность и упругость гортани обеспечивается ее хрящевым, связочным и мышечным аппаратом, а также межхрящевыми суставами, благодаря которым хрящи сохраняют подвижность относительно друг друга, что необходимо для «настройки» тональности и тембра голоса.

Перстневидный хрящ служит основанием гортани; снизу он прочно связан с трахеей, а сверху и спереди – со щитовидным хрящом посредством связочного аппарата (см. цветную вклейку, рис. 1, а, 5, 9) и соответствующих суставов. Эти суставы образуются суставными поверхностями перстневидного и нижних рогов щитовидного хрящей (а, 4). Пластинка перстневидного хряща расположена сзади и вдается в угол, образованный нижними рогами щитовидного хряща. Толщина дуги перстневидного хряща у взрослого человека составляет 5–7 мм, а высота печатки – 20–30 мм, диаметр кольца – также 20–30 мм.

Щитовидный хрящ расположен на перстневидном. Его пластинки, соединяющиеся впереди под углом, защищают внутренние структуры гортани от внешних механических воздействий. У верхнего края угла щитовидного хряща имеется верхняя вырезка (а, 10), которая легко прощупывается сразу же над кадыком – выступом, образованным соединением пластинок щитовидного хряща.

К наружной поверхности пластинок щитовидного хряща прикрепляются парные грудино-щитовидные и щитоподъязычные мышцы; первые опускают гортань, вторые поднимают ее. Задние края пластинок переходят в верхние и нижние рога. Верхние рога (а, 1) посредством боковых подъязычно-щитовидных связок (а, 13) соединены с рогами подъязычной кости (а, 14). От передней вырезки и всего свободного края щитовидного хряща кверху идет срединная подъязычно-щитовидная связка (а, 12). Спереди и с боков нижний край щитовидного хряща соединяется с дугой перстневидного хряща посредством широкой перстнещитовидной связки (а, 9).

Надгортанник (см. цветную вклейку, рис. 2, а, 4) состоит из эластического хряща и напоминает листок с ровными краями, сужающийся книзу в виде стебелька (petiolus), который входит в верхнюю вырезку щитовидного хряща и прикрепляется с внутренней стороны к пластинам этого хряща, образуя бугорок надгортанника (б, 1). Задняя поверхность надгортанника покрыта многочисленными ямками, в которых размещаются гроздевидные слизистые железы. В этих железах нередко развивается воспаление, заканчивающееся абсцессом надгортанника. Внутреннее строение гортани представлено на рис. 3 (см. цветную вклейку).

Передняя поверхность надгортанника посредством широкой связки (см. цветную вклейку, рис. 3, а, 1) соединена с телом и рогами подъязычной кости. Кпереди от надгортанника на корне языка находятся ямки (vallecu^^ разделенные уздечкой (frenulum). От боковых краев надгортанника к черпаловидным хрящам протягиваются черпалонадгортанные складки. У детей и у некоторых взрослых надгортанник выглядит в виде полусвернутого листка, прикрывающего вход в гортань. Такой надгортанник служит существенным препятствием при осмотре гортани методом непрямой ларингоскопии.

Черпаловидные хрящи получили свое название от формы их движения, напоминающего встречное движение весел во время гребли. Они имеют форму трехгранной пирамиды и расположены на верхнезаднем крае пластинки черпаловидных хрящей, с которой соединены перстнечерпаловидными суставами. На черпаловидных хрящах имеется по одному голосовому отростку (processus vocalis), к которому прикреплены голосовые складки, сходящиеся кпереди в углу щитовидного хряща. В каждом перстнечерпаловидном суставе возможны два вида зеркальных движений: вращение вокруг вертикальной оси пирамиды хряща и скользящее движение по поверхности сустава. При первом движении голосовые отростки, к которым прикреплены волокна голосовых складок и голосовые мышцы, сближаются (при выдохе) или несколько отдаляются друг от друга (при вдохе), что можно наблюдать при непрямой ларингоскопии. При скользящем движении черпал по перстневидному хрящу голосовые складки расходятся или смыкаются (при фонации). Кзади и латеральнее голосовых отростков находятся мышечные отростки (processus muscularis), к которым прикреплены задние и боковые перстнечерпаловидные мышцы.

Все хрящи гортани, состоящие из гиалинового хряща (кроме надгортанника), начинают пропитываться солями кальция с 25-30-летнего возраста. Процесс оссификации хрящей неуклонно прогрессирует и к 65 годам окостенение становится полным. Частично этот процесс охватывает и связочный аппарат, вследствие чего хрящи становятся малоподвижными, акустические свойства гортани «тускнеют», голос слабеет, становится глуховатым и дребезжащим («старческий голос»).

Мышцы гортани. Все мышцы гортани делятся на две большие группы – наружные и внутренние.

Наружные мышцы представлены тремя парами мышц: грудино-щитовидными, щитовидно-подъязычными и нижними сжимателями глотки. Эти мышцы, влияя на положение гортани относительно глотки, взаимодействуют с мышцами, прикрепленными к подъязычной кости и начинающимися на лопатке, грудине и шиловидном отростке. Роль наружных мышц гортани заключается в согласовании положения гортани с движениями глотки: поднимание гортани во время акта глотания, опускание ее при дыхании, разговоре, пении. Эти мышцы играют определенную роль при установке высоты тона во время пения.

Внутренние мышцы гортани – ее собственные мышцы, поскольку они не выходят за пределы органа.

Эволюция внутренних мышц гортани может быть разделена на два периода. В первом периоде они обеспечивали констрикторную функцию, защищая дыхательные пути от попадания пищевых масс. Второй период, протекавший в филогенетическом аспекте значительно позже, ознаменовался возникновением фонаторной функции, с развитием которой преобразовывались и анатомические структуры гортани, относящиеся к артикуляционно-резонаторному аппарату речедвигательной системы.

Все внутренние мышцы гортани в функциональном отношении делятся на три группы: мышцы, расширяющие голосовую щель; мышцы, суживающие ее, и мышцы, натягивающие голосовые складки. Кроме того, имеются две мышцы, опускающие надгортанник, – черпалонадгортанная (m. aryepiglotticus) (см. цветную вклейку, рис. 2, а, 5) и щитонадгортанная (m. thyreo-epiglotticus) (б, 7).

Мышцы, расширяющие голосовую щель (абдукторы голосовых складок), представлены парной задней перстнечерпаловидной мышцей (m. m. crico-arytenoidei posteriores) (см. цветную вклейку, рис. 2, а, 8) – единственной парой мышц, выполняющих указанную функцию и иннервируемых возвратным нервом. Повреждение волокон возвратного нерва приводит к параличу этой мышцы и к состоянию приведения голосовой складки за счет действия мышц-антагонистов, суживающих голосовую щель.

В момент сокращения задней перстнечерпаловидной мышцы в результате тяги кзади происходит вращение черпаловидного хряща таким образом, что голосовой отросток вместе с прикрепленным к нему задним концом голосовой складки отклоняется кнаружи и отводит голосовую складку, в то время как передний конец ее остается неподвижным. В результате образуется треугольная щель с вершиной у комиссуры (угла щитовидного хряща) и основанием, образуемым межчерпаловидным пространством. Одновременно с ротацией черпаловидных хрящей происходит и наклон их в латеральном направлении, что еще больше расширяет просвет гортани, особенно при форсированном вдохе.

Мышцы, суживающие голосовую щель (аддукторы голосовых складок), представлены двумя парными мышцами – латеральной перстнечерпаловидной мышцей (m. crico-arytenoideus lateralis) (см. цветную вклейку, рис. 3, б, 3) и щиточерпаловидной мышцей (m. thyreo-arytenoideus) (см. цветную вклейку, рис. 3, б, 4), а также непарной поперечной черпало-черпаловидной мышцей (m. arytenoideus transversus) (см. цветную вклейку, рис. 2, а, 10).

Первая из указанных мышц начинается на наружной поверхности перстневидного хряща и прикрепляется к мышечному отростку черпаловидного хряща. При ее сокращении неподвижной точкой является место начала мышцы (перстневидный хрящ), а подвижной – место прикрепления мышцы, т. е. черпаловидный хрящ, который вращается таким образом, что его голосовой отросток сближается с голосовым отростком противоположной стороны, в результате чего голосовые складки, прикрепленные задними концами к этим отросткам, сближаются (при выдохе) или смыкаются (при фонации). Синергистом перстнечерпаловидной мышцы является второй констриктор голосовой щели – щиточерпаловидная мышца, выполняющая ту же функцию, что и первая.

Третьим констриктором гортани является поперечная черпало-черпаловидная мышца (см. цветную вклейку, рис. 2, а, 10), в структуре которой различают две порции – поперечную с горизонтально идущими волокнами, расположенными на задней поверхности черпал и соединяющую наружные края последних, и косую, выделяемую некоторыми авторами в самостоятельную m. arytenoideus obliquus (а, 6). Обе мышцы перекрещиваются и также соединяют между собой черпаловидные хрящи. Косые волокна черпало-черпаловидной мышцы на своей стороне продолжаются кверху, покидают полость гортани вместе с черпалонадгортанной мышцей (а, 5) и располагаются в черпалонадгортанной складке. При сокращении поперечных межчерпаловидных мышц происходит сближение черпаловидных хрящей и смыкание задних частей голосовых складок в область заднего отдела голосовой щели. Косые волокна черпалонадгортанной мышцы принимают участие в сужении верхних отделов гортани.

Мышцы, натягивающие голосовые складки, представлены парными щиточерпаловидыми и перстнещитовидыми мышцами.

Щиточерпаловидная мышца (m. thyreo-arytenoideus) (см. цветную вклейку, рис. 3, б, 4) начинается на внутренней стороне угла щитовидного хряща в области его нижних двух третей; каждая из мышц прикрепляется к голосовому отростку черпаловидного хряща своей стороны. Щиточерпаловидная мышца образована двумя порциями: 1) внутренняя порция (m. thyreo-arytenoideus internus seu vocalis) по форме напоминает треугольную призму и представляет собой весьма развитый пучок мышечных волокон, входящих в состав голосовой складки; 2) средняя порция (librae thyreoepiglottici) менее развита и направляется к надгортаннику. При сокращении внутренней порции происходит натяжение голосовых складок.

Установлено, что строение и иннервация голосовой мышцы весьма сложны. Одни мышечные волокна вступают в эту мышцу из области щитовидного хряща, другие – со стороны черпаловидных хрящей, образуя в голосовых складках переплетающиеся мышечные сети, которые, вероятно, функционируют по совершенно особенным закономерностям, настраивая в буквальном смысле этого слова голосовые складки на определенный тон, тембр и силу звучания. Например, установлено, что миофибриллы голосовых мышц вызывают активную вибрацию голосовых складок как в горизонтальном, так и вертикальном направлении, что, несомненно, имеет функциональное значение не только для обычной разговорной фонации, но и для профессионального пения.

Перстнещитовидные мышцы, натягивающие голосовые складки, (m. cricoary-tenoideus) (см. цветную вклейку, рис. 2, а, 7), соединяют бугорки перстневидных хрящей с нижними краями пластин щитовидного хряща. Сокращение этих мышц смещает щитовидный хрящ вниз и кпереди, что также способствует натяжению голосовых складок.

Внутренние мышцы гортани находятся под влиянием пирамидной (произвольной) и экстрапирамидной (непроизвольной) систем, регулирующих просвет голосовой щели. При спокойном дыхании голосовая щель имеет вид треугольника, постоянно меняющего свою площадь за счет дыхательных экскурсий голосовых складок. При фонации складки смыкаются по средней линии, но между ними всегда возникают фазы смыкания и размыкания, следующие с частотой фонируемого звука. Натяжение, эластичность, форма, толщина голосовых складок есть динамическая функция внутренней щиточерпаловидной мышцы, остальные внутренние и внешние мышцы гортани играют вспомогательную, но весьма важную роль как в дыхательной, так и фонаторной функции. Щиточерпаловидные мышцы обеспечивают не только общий тонус голосовых складок, но и активно вибрируют с частотой основного тона, обеспечивая таким образом возникновение звука.

Внутреннее строение гортани – полости гортани – по своему виду напоминает песочные часы. В состав этой полости входит ряд анатомических образований и дополнительных полостей. Верхние и нижние отделы гортани расширены, средняя ее часть сужена и при фонации почти полностью перекрывается голосовыми складками. Самая узкая часть называется голосовой, или дыхательной, щелью, она образована сверху складками преддверия, снизу – голосовыми складками; пространство над голосовой щелью называется надскладочным, под ней – подскладочным.

Голосовые складки (plicae vocales) – важнейшие образования гортани (см. цветную вклейку, рис. 2, б, 3; 3, б, 5), представляющие собой два мышечно-связочных тяжа белесовато-перламутрового цвета. В них различают три поверхности – верхнюю, нижнюю и поверхность свободного края. Голосовые складки передними концами соединяются в одной точке у вершины двугранного угла, сформированного пластинами щитовидного хряща, образуя комиссуру. Кзади голосовые складки расходятся под углом и своими задними концами прикрепляются к голосовым отросткам черпаловидных хрящей, образуя вместе с ними межчерпаловидное пространство. Голосовые складки имеют большое клиническое значение, так как они нередко являются местом возникновения различных доброкачественных и злокачественных образований и банальных воспалительных процессов, а также образованием, отражающим некоторые неврологические заболевания, проявления неврозов, фонастении и других общих патологических состояний.

Складки преддверия (plicae vestibulares; см. цветную вклейку, рис. 3, а, 5; б, 6) располагаются над голосовыми складками и вместе с последними принимают участие в образовании желудочков гортани. Вестибулярные складки не столь значимы в клиническом отношении, однако и они могут быть местом возникновения различных опухолевых и воспалительных заболеваний, а в функциональном отношении могут в определенной степени компенсировать утраченную голосовыми складками фонаторную функцию.

Желудочки гортани (ventriculi laryngis; см. цветную вклейку, рис. 2, б, 9) имеют вид двух дивертикулов, расположенных между складками преддверия и голосовыми складками. Они простираются вверх и наружу по направлению к черпалонад-гортанным складкам и достигают иногда уровня средней части щитоподъязычной мембраны. Клиническое значение желудочков гортани заключается в том, что при опухолях складок гортани они раньше других анатомических ориентиров утрачивают естественные очертания.

Преддверие гортани (vestibulum laryngis) ограничено снизу складками преддверия, сзади – межчерпаловидным пространством, черпалами и черпало-надгортанными складками, с боков – верхними частями пластинок щитовидного хряща, спереди – надгортанником и верхней частью угла щитовидного хряща. Его основное клиническое значение заключается в том, что нередко именно в этом месте происходит фиксация инородного тела, возникают банальные воспалительные процессы, новообразования.

Подскладочное пространство находится ниже голосовых складок, имеет вид суживающегося книзу конуса, простирающегося до уровня первого кольца трахеи. Его стенками является перстневидный хрящ. В раннем детском возрасте подскладочное пространство богато рыхлой соединительной тканью, в которой может быстро развиваться отек (ложный круп, подскладочный ларингит и др.).

Кровоснабжение гортани обеспечивается из единой артериальной системы, снабжающей кровью также щитовидную и паращитовидные железы. Из этого следует, что сосуды гортани подвержены тем же регуляторным влияниям, что и сосуды указанных желез, а сама гортань находится под мощным эндокринным влиянием.

Просвет сосудов гортани и указанных желез, вплоть до мельчайших артериол, находится под двойным контролем – рефлекторным со стороны сосудодвигательного центра и гуморальным – со стороны симпатоадреналовой системы.

Артерии щитовидной железы и гортани отходят от наружной сонной и подключичной артерий (рис. 18.1).

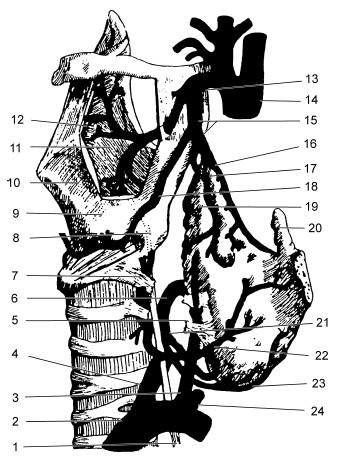

Рис. 18.1. Артерии гортани и щитовидной железы; вид слева (по L. H. Farabeuf):

I – возвратный нерв; 2 – подключичная артерия; 3 – нижняя щитовидная артерия; 4 – позвоночная артерия; 5 – щитовидно-трахеальная связка; 6 – задняя гортанная артерия; 7 – щитоперстневидная связка; 8 – анастомоз между задней и верхней гортанными артериями; 9 – анастомоз между верхней и нижней гортанными артериями; 10 – щитовидный хрящ;

II – преддверие гортани (вскрыто); 12 – надгортанные ветви верхней гортанной артерии; 13 – верхняя щитовидная артерия; 14 – бифуркация общей сонной артерии; 15 – верхняя щитовидная артерия; 16, 17 – конечные ветви верхней щитовидной артерии; 18 – нижняя гортанная артерия; 19 – пирамидальная доля щитовидной железы; 20 – пирамида Лалуетта; 21–23 – ветви нижней щитовидной артерии; 24 – шейно-лопаточная артерия

От наружной сонной артерии отходит полнокровная артерия с большим систолическим давлением в ней – верхняя щитовидная артерия (рис. 18.1, 13) (a. thyrolaryngea superior), от которой берут начало верхняя гортанная (18) и верхняя щитовидная (15) артерии. От верхней щитовидно-гортанной артерии или непосредственно от верхней гортанной артерии отходит ствол, направляющийся к надгортаннику, в котором он делится на надгортанные ветви (12). Артерия, питающая надгортанник, отходит от верхней гортанной артерии после отделения от нее верхней щитовидной артерии.

От подключичной артерии (2) отходит нижняя щитовидная артерия (a. thyreo-idea inferior), от которой отходит нижняя гортанная артерия (18) (a. laryngea inferior). Последняя образует артериальные перстнещитовидные аркады, от которых отходит ветвь, прободающая перстнещитовидную мембрану и проникающая в подскладочное пространство.

Стенки нижней части гортани питаются от ветвей верхней щитовидной артерии; нижняя гортанная артерия снабжает заднюю перстнечерпаловидную мышцу и анастомозирует со средней и верхней щитовидными артериями. Мышцы, расположенные на задней поверхности гортани, снабжаются кровью задней гортанной артерии (6) – ветвью нижней щитовидной артерии (21–23).

Вены следуют с одноименными артериальными стволами и сливаются во внутренние яремные вены.

Лимфатические сосуды. Сеть лимфатических сосудов в гортани развита больше, чем в других органах шеи. Особенно богаты ими желудочки гортани и складки преддверия. Лимфатические сосуды гортани анастомозируют с лимфатическими сетями глотки и корня языка. Лимфатическая сосудистая сеть менее всего развита на уровне голосовых складок. Поэтому метастазирование раковых клеток из данной области в региональные лимфоузлы происходит относительно поздно. Лимфатические сосуды, являющиеся коллекторами лимфы из верхних отделов гортани, пронизывают щитоподъязычную мембрану и вступают в верхние лимфоузлы яремно-сонной области (рис. 18.2, 1–3). Лимфатические сосуды нижнего отдела гортани вступают в предгортанные и претрахеальные узлы (6), а также в узлы, расположенные по ходу возвратных нервов (4), и далее – в узлы средостения (5).

Иннервация гортани осуществляется из системы блуждающего нерва (рис. 18.3), в составе которого имеются чувствительные, двигательные и парасимпатические волокна.

Симпатические волокна, берущие начало в шейных симпатических ганглиях и следующие вместе с блуждающим нервом и питающими гортань кровеносными сосудами, также участвуют в иннервации гортани. Ядра блуждающего нерва расположены в продолговатом мозге и проецируются на дно ромбовидной ямки в области треугольника блуждающего нерва и пограничной борозды. Эти ядра принимают непосредственное участие в рефлекторных функциях гортани; в них происходит переключение нейронов к подкорковым и корковым центрам голоса и речи. Волокна общей чувствительности исходят из ядра одиночного пути (рис. 18.3, в) и, переключаясь в верхнем (5) и нижнем (6) узлах, поступают в два мощных нерва – в верхний (12) и возвратный (15) гортанные нервы.
