Оториноларингология: Руководство. Том 2

Методы функционального исследования гортани

При клиническом исследовании функций гортани в первую очередь рассматривают изменения дыхания и голосообразования, а также применение ряда лабораторных и функциональных методов. Ряд специальных методов применяется в фониатрии – разделе ларингологии, изучающем патологические состояния голосовой функции.

Исследование голосовой функции начинается уже во время беседы с больным при оценке его голоса и звуковых феноменов, возникающих при нарушении дыхательной функции гортани. Афония или дисфония, стридорозное или шумное дыхание, искаженный тембр голоса и другие феномены могут указывать на характер патологического процесса. Так, при объемных процессах гортани голос сдавлен, приглушен, его характерный индивидуальный тембр утрачен, нередко разговор прерывается медленным глубоким вдохом. Напротив, в «свежем» параличе суживателей голосовой щели голос как бы выдыхается почти беззвучно через зияющую голосовую щель, больному не хватает воздуха для произнесения целой фразы, поэтому его речь прерывается частыми вдохами, фраза фрагментируется на отдельные слова, во время разговора возникает гипервентиляция легких с дыхательными паузами. При хроническом процессе, когда компенсация голосовой функции происходит за счет других образований гортани, и в частности складок преддверия, голос становится грубым, низким с оттенком охриплости. При наличии на голосовой складке полипа, фибромы или папилломы голос становится как бы раздробленным, дрожащим, с примесями дополнительных звуков, возникающих в результате дрожания находящихся на голосовой складке образований. Стеноз гортани распознают по стридорозному звуку, возникающему во время вдоха.

Специальные исследования фонаторной функции необходимы лишь в тех случаях, когда обследованию подлежит лицо, гортань которого является рабочим органом, а продуктом этого органа – голос и речь. При этом объектами исследования становятся динамические показатели внешнего дыхания (пневмография), фонаторные экскурсии голосовых складок (ларингостробоскопия, электроглотография и др.). При помощи специальных методов исследуют кинематические параметры артикуляционного аппарата, формирующего звуки речи. С помощью специальных датчиков изучают аэродинамические показатели выдоха при пении и разговоре. Кроме того, в специальных лабораториях проводят спектрографическое исследование тональной структуры голоса у профессиональных певцов, определяют характеристики тембровой окраски их голоса, изучают такие феномены, как полетность голоса, певческие форманты, голосовая помехоустойчивость и т. д.

Методы визуализации двигательной функции гортани. С изобретением способа непрямой ларингоскопии за короткое время были выявлены почти все наиболее часто встречающиеся нарушения двигательной функции гортани. Однако с помощью этого способа возможно выявление лишь наиболее грубых нарушений подвижности голосовых складок, в то время как от исследователя ускользали нарушения, которые не поддаются регистрации невооруженным взглядом. В дальнейшем для исследования двигательной функции гортани стали применять различные устройства: сначала – светотехнические, основанные на стробоскопии; затем, с развитием электроники, – реоглотографию, электронную стробоскопию и т. п. Недостатком ларингостробоскопии является необходимость введения в надгортанное пространство регистрирующей оптической системы, что лишает возможности регистрации колебаний голосовых складок во время речевой артикуляции, свободного пения и т. д. Этих недостатков лишены методы, регистрирующие вибрацию гортани или изменение сопротивления высокочастотному электрическому току (реоглотография) во время фонации.

Виброметрия – один из наиболее эффективных методов исследования фонаторной функции гортани. Для этого используют акселерометры, в частности максимальный акселерометр, измеряющий момент достижения измеряемым участком вибрирующего тела заданной частоты звука или максимального ускорения в диапазоне фонируемых частот, т. е. параметров вибрации. При регистрации вибрации гортани используется пьезоэлектричекий датчик, генерирующий электрическое напряжение частотой его констрикции, равной частоте колебаний голосовых складок. Датчик крепится к наружной поверхности гортани и позволяет измерять ускорения от 1 см/с2 до 30 км/с2, т. е. в пределах 0,001-3000 g (g – ускорение свободного падения тела, равное 9,81 м/с2).

Реография гортани. Впервые выполнена французским ученым Филиппом Фабром в 1957 г. Названная им глотографией, она получила широкое распространение при изучении функциональных нарушений гортани в 60-70-е гг. XX в. Этот метод основан на том же принципе, что и реоэнцефалография (РЭГ), и предназначен для измерения сопротивления электрическому току, возникающему в тканях под влиянием протекающих в них биофизических процессов. Если при РЭГ измеряют изменение сопротивления электрическому току, возникающее при прохождении пульсовой волны через ткани головного мозга (изменение кровенаполнения мозга), то при глотографии измеряют сопротивление электрическому току голосовых складок, изменяющих длину и толщину при фонации. При реоларингографии изменение сопротивления электрическому току происходит синхронно с фонаторной вибрацией голосовых складок, во время которой они соприкасаются с частотой издаваемого звука, а также изменяют свою толщину и длину.

Реограмму регистрируют с помощью реографа, состоящего из блока питания, генератора слабого тока (10–20 мА) высокой частоты (16-300 кГц), усилителя, усиливающего пропускаемый через гортань ток, записывающего устройства и электродов, накладываемых на гортань. Электроды размещают так, чтобы исследуемые ткани находились между ними, т. е. в поле электрического тока. При глотографии по Фабру два электрода диаметром 10 мм, смазанные электродной пастой или покрытые тонкой фетровой прокладкой, пропитанной изотоническим раствором натрия хлорида, фиксируют эластичной повязкой на коже по обе стороны гортани в области проекции пластин щитовидного хряща.

Форма реоларингограммы отражает состояние двигательной функции голосовых складок. При спокойном дыхании реограмма представлена прямой линией, слегка ундулирующей в такт дыхательным экскурсиям голосовых складок. При фонации возникают осцилляции глотограммы, по форме близкие к синусоиде, амплитуда которых коррелирует с громкостью издаваемого звука, а частота равна частоте этого звука. В норме параметры глотограммы отличаются высоким постоянством и напоминают осцилляции микрофонного эффекта улитки. Нередко глотограмму регистрируют вместе с фонограммой. Такое исследование называют фоноглотографией.

При заболеваниях двигательного аппарата гортани, проявляющихся несмыканием голосовых складок, тугоподвижностью, парезами или механическим воздействием на них фибром, папиллом и других образований, регистрируются соответствующие изменения глотограммы, коррелирующие с характером патологии. При анализе результатов глотографического исследования следует иметь в виду, что параметры глотограммы зависят не только от степени и времени смыкания голосовых складок, но и от изменения их длины и толщины.

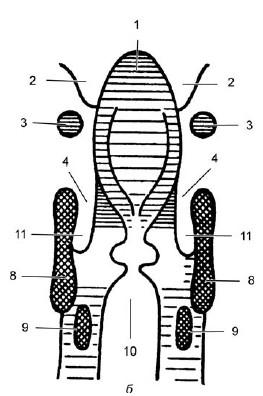

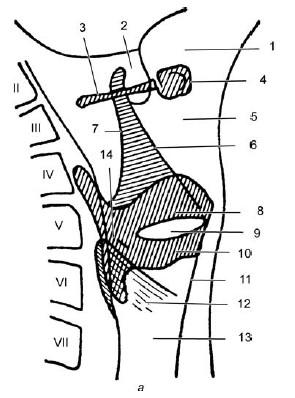

Функциональная рентгенотомография является методом выбора при исследовании двигательной функции гортани. Сущность метода заключается в проведении послойных фронтальных снимков гортани во время произнесения и пения гласных звуков различной тональности. Метод позволяет изучать моторную функцию голосовых складок в норме и при расстройствах голоса, связанных с переутомлением голосового аппарата, а также при различных органических заболеваниях гортани. Учитывают симметричность положения правой и левой половин гортани, равномерность сближения или расхождения голосовых складок, ширину голосовой щели и др. Так, в норме при фонации звука «и» наблюдается наибольшее сближение голосовых складок и симметричность экскурсии рентгеноконтрастных образований гортани.

Разновидностью функциональной рентгенотомографии гортани является рентгенокинография, при которой осуществляется покадровая съемка экскурсий подвижных элементов гортани с последующим анализом всех критериев этих экскурсий. Преимущество этого метода заключается в том, что при нем можно наблюдать работу голосового аппарата в динамике и при этом получать информацию о гортани в целом, визуализируя ее глубинные структуры, степень и симметричность их участия в фонаторном и дыхательном процессах.

Стробоскопия гортани является одним из важнейших методов изучения движений голосовых складок, позволяющим визуализировать их натуральные движения в адекватном для зрительного восприятия виде. Современные технические средства, используемые при стробоскопии гортани, позволяют «замедлять» видимое движение голосовых складок, «останавливать» их в любой фазе движения, регистрировать эти движения с помощью видеотехники с последующим детальным анализом.

Явление стробоскопии открыто в 1823 г. французским физиком Плато (J. Plateau) и независимо от него в 1833 г. немецким ученым Штампфером (S. Stampfer). В 1878 г. французский ларинголог Ортель (M. Ortel) впервые осуществил стробоскопический осмотр гортани при непрямой ларингоскопии с использованием зеркала Гарсии. В последние годы в связи с новыми технологическими разработками датской фирмы Bruel & Kjaer, производящей многоцелевые видеостробоскопы, проблема стробоскопии гортани получила дальнейшее развитие. Метод основан исключительно на физиологических свойствах органа зрения и соответствующих световых эффектах, позволяющих фрагментировать картину движений голосовых складок и адаптировать ее к физиологическим возможностям человеческого глаза. Стробоскопический эффект – это результат чисто физиологического феномена, проявляющегося в зрительной системе наблюдателя, своеобразная зрительная иллюзия, возникающая при периодическом освещении непрерывно движущегося объекта. Наблюдатель видит данный объект как бы перемещающимся скачками, поскольку промежуточное движение предмета между этими скачками выпадает из восприятия общей картины плавного движения ввиду периодического отсутствия освещения объекта наблюдения. Восприятие движения скачками происходит в том случае, если периоды отсутствия освещения достаточно велики и превышают критическую частоту слияния световых мельканий.

Зрительному восприятию свойственна определенная инерционность, проявляющаяся тем, что после экспозиции неподвижного объекта, например при помощи вспышки света, наблюдатель «видит» этот объект при отсутствии освещения еще в течение 0,143 с, после чего этот образ исчезает. Если время неосвещенности превышает 0,143 с, объект будет периодически появляться и исчезать; если частота световых мельканий окажется такой, что период неосвещенности будет меньше указанной величины, объект будет восприниматься как постоянно освещенный, т. е. восприниматься непрерывно.

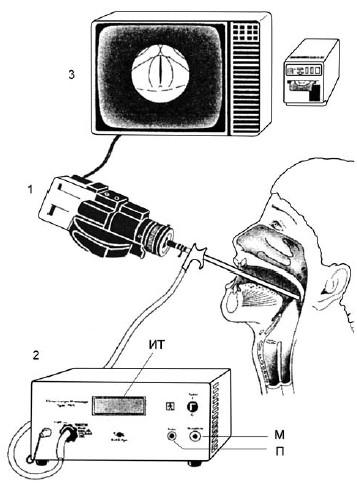

Рис. 19.18. Блок-схема видеостробоскопической установки (модель 4914; фирма «Брюль и Кьер»):

1 – видеокамера с жестким эндоскопом; 2 – программный электронный стробоскопический блок управления; 3 – видеомонитор; М – гнездо для подключения микрофона; П – гнездо для подключения педали управления стробоскопом; ИТ – индикаторное табло

Изложенное справедливо и в отношении движущегося объекта, с той лишь разницей, что в период затемнения объект успевает переместиться на новое место, и если период перемещения больше 0,1 с, движение объекта будет восприниматься как скачкообразное, если меньше – как плавное, непрерывное. Таким образом, плавность или скачкообразность движения объекта при его периодическом освещении зависит от частоты световых мельканий и от инертности органа зрения, сохраняющей увиденную картинку в течение 0,1 с. Изменяя частоту освещения движущегося объекта, можно получать несколько типов стробоскопического эффекта – замедленного движения вперед (в сторону реального движения); неподвижности объекта; замедленного движение назад и др. Можно получать также и эффект скачкообразного движения вперед или назад, для этого необходимо, чтобы период неосвещенности превышал 0,1 с.

Ларингостробоскопическое исследование проводят с помощью специальных устройств, названных стробоскопами (от греч. strobos – кружение, беспорядочное движение и skopo – смотрю). Современные стробоскопические приборы подразделяются на механические или оптико-механические, электронные и осциллографические. В медицинской практике в последнее десятилетие XX в. широкое распространение получили видеостробоскопические установки с широкими многофункциональными возможностями (рис. 19.18).

При патологических состояниях голосового аппарата могут наблюдаться различные стробоскопические картины. При оценке этих картин необходимо учитывать уровень положения голосовых складок, синхронность и симметричность (зеркальность) их колебаний, характер смыкания их и тембровую окраску голоса. Современные видеостробоскопы позволяют записывать в динамике стробоскопическую картину гортани (см. цветную вклейку, рис. 6) одновременно с фонируемым звуком и затем производить корреляционный анализ между движением голосовых складок и частотными характеристиками звучащего голоса.

В норме при стробоскопии голосовые складки визуализируются на одном уровне. При некоторых заболеваниях, чаще функционального характера, голосовые складки располагаются на разном уровне, причем более высоко расположенной кажется более пострадавшая складка. Этот феномен выявляется только при стробоскопии, которая позволяет также выявлять так называемые узлы колебаний голосовых складок, т. е. те участки, которые смещаются с максимальной амплитудой. Именно на этих участках у певцов или педагогов образуются так называемые певческие узелки. С помощью стробоскопии можно дифференцировать движение голосовых складок по характеру и форме, т. е. колеблются ли они на всем протяжении или только частично, передними или задними отделами, всей массой или только свободным краем.
